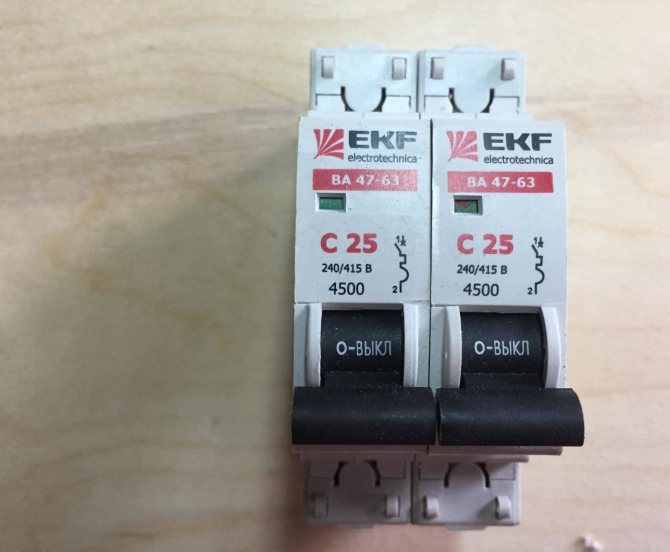

Сфера применения
Автомат, имеющий маркировку с25, применяется в качестве вводного устройства, которое ставится до счетчика. Подходит для сети с одной, двумя и тремя фазами. Однополюсный и двухполюсный автомат может быть применен для одного электроприбора с мощностью 5,5 киловатт. Трехполюсный же может быть использован для оборудования в 9,5 киловатт.
Чаще всего его используют, чтобы защитить электрическую плиту или другие кухонные нагревательные приборы. Также он может быть использован, чтобы уберечь систему освещения, двигатель, трансформатор и электронный электроприбор.
Критерии выбора
Осуществлять выбор автоматического выключателя по мощности для долгой и продолжительной службы своему владельцу необходимо, исходя не только от него. Также нужно отталкиваться от бренда, цены, сечения кабеля, тока, длительно допустимого проводникового заряда, суммарной мощности бытовой аппаратуры, ампеража. Обязательно следует учесть в расчет номинальное токовое значение с селективностью, заводом изготовителем. Как правило, вся необходимая информация представлена на самом агрегате маркировкой.
Бренд и цена как критерий выбора автоматического отключателя
По мощности нагрузки
Мощность нагрузки — количество потребляемой энергии всеми электроприборами, которые подключены к одной линии. Чтобы определить это число, нужно рассчитать токовую нагрузку и выбрать больший токовый номинал или равный получившемуся значению.
Следует отметить, что значение электротока однофазной сети выше в 5 раз, а в трехфазной сети в 2 раза. То есть каждый электроприбор в киловаттах нужно умножить на 5 или 2, а затем перевести в амперы. В итоге получится правильное значение. Также для этого можно воспользоваться формулой I=P/U*cos φ или специальными онлайн-софтами, которые работают как калькулятор. Нередко подобные коэффициенты представлены в таблицах в сети.
Мощность нагрузки как критерий выбора
По сечению кабеля

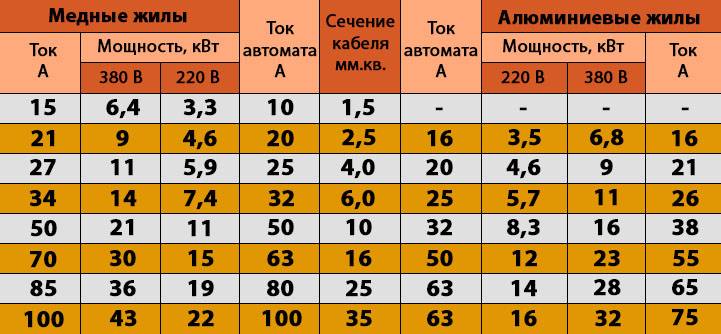

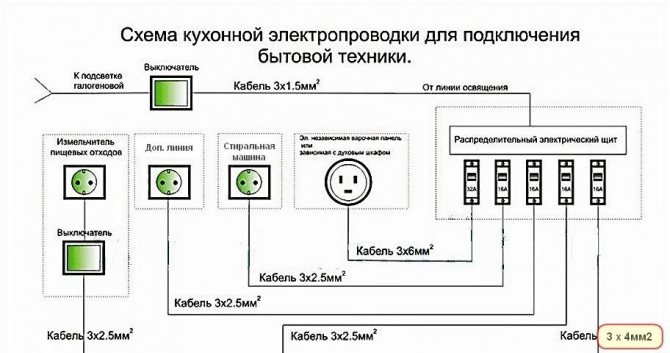

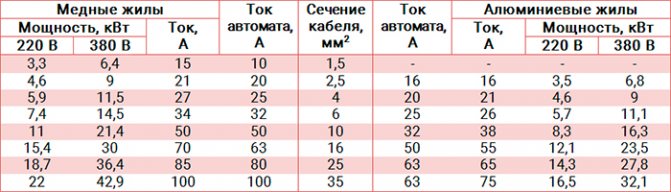

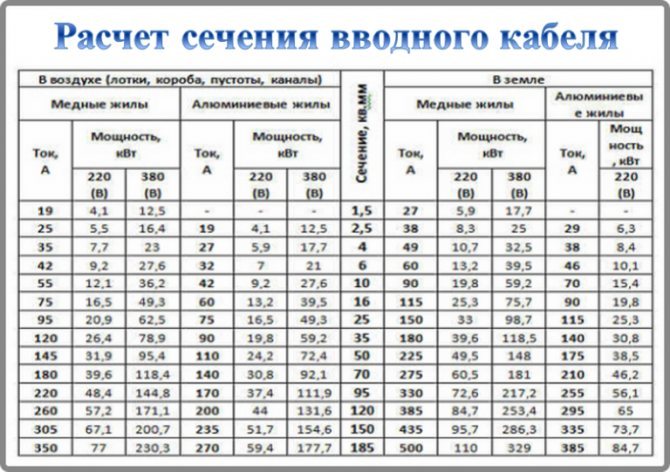

Сечением электрокабеля называется та площадь кабельного сечения, которая способна без нагревания выдерживать конкретную нагрузочную мощность. Это очень важный параметр, поскольку при неправильном подсчете сечения, может выйти вся силовая линия. Чтобы это подсчитать, достаточно воспользоваться специальной таблицей, где указано сечение и мощность для подключения в сеть с одной, двух и тремя фазами. Определить сечение можно также по закону Ома и суммированием максимальной мощности всего оборудования.
Обратите внимание! Как правило, для дома выбирается сечение 3*4
Важно суммировать все электроприборы, даже те, которые включаются на короткое время
Читайте также:
По току короткого замыкания (КЗ)
Для подбора автомата по электротоку короткого замыкания, важно четко следовать правилам ПУЭ. На данный момент использовать устройство с 6 килоампер запрещено. Поэтому сегодня особенно распространены системы с 10 килоампер
Поэтому сегодня особенно распространены системы с 10 килоампер.
По длительно допустимому току проводника
Ток неотключения — важный параметр при выборе автоматического выключателя, поскольку именно от этого параметра будет зависеть безопасная работа электросети
Важно отметить, что он может работать и не отключаться в момент превышения номинального токового значения на определенное число, указанное в его технических характеристиках. То есть подбирая аппарат, нужно рассчитывать силовую линию и брать значение с запасом. Для работы автоматического выключателя в момент превышения нагрузки, нужно определенное время
Оно регулируется существующим гостом от 2010 года. К примеру, среднее время реагирования — 50 секунд
Для работы автоматического выключателя в момент превышения нагрузки, нужно определенное время. Оно регулируется существующим гостом от 2010 года. К примеру, среднее время реагирования — 50 секунд.
В целом, автоматический выключатель — оборудование, основная задача которого заключается в обеспечении безопасности электросети от сверхтока с коротким замыканием и перегрузкой. Выбрать его нужно по критерию мощности, сечению кабеля, минимально и максимально допустимому проводниковому току.
Где применяется автомат c20
В быту автомат C20 редко применяется как вводной, установленный до счетчика. Естественно, если выделенная мощность составляет всего 4,4 кВт для однофазной сети или 7,5кВт для трехфазной. Безусловно, при очень плохом состоянии электросетей продавец электроэнергии может выдвинуть подобные условия подключения. Количество полюсов вводного автомата определяется количеством фаз сети и требованиями энергоснабжающей компании.
Однополюсные и двухполюсные автоматы c20 могут быть применены как автоматы на отдельный электроприбор мощностью около 4,4килоВатт. Безусловно, для соблюдения селективности будет правильно если вводной автомат выше по номинальному току.
Трехполюсные и четырехполюсные автоматы c20 также могут применяться для отдельного электроприемника мощностью 7,5 КилоВатт.
Строго говоря, автомат c20 может применяться и для активной и для индуктивной нагрузки, а также и для других видов нагрузки. То есть, он может применяться как для защиты освещения и нагревательных приборов, так и для защиты двигателей, трансформаторов, а также различных электронных электроприборов. Однако, настоящее его применение – это сеть со смешанной нагрузкой.
По сути, автомат с обозначением буквы C имеет усредненные характеристики и предназначен для установки в сеть, к которой подключены разные виды нагрузок. С другой стороны, для более корректной защиты двигателя часто приходится применить автомат с характеристиками D, а для защиты нагревательного элемента с характеристиками B.
Номинальное напряжение и мощность нагрузки

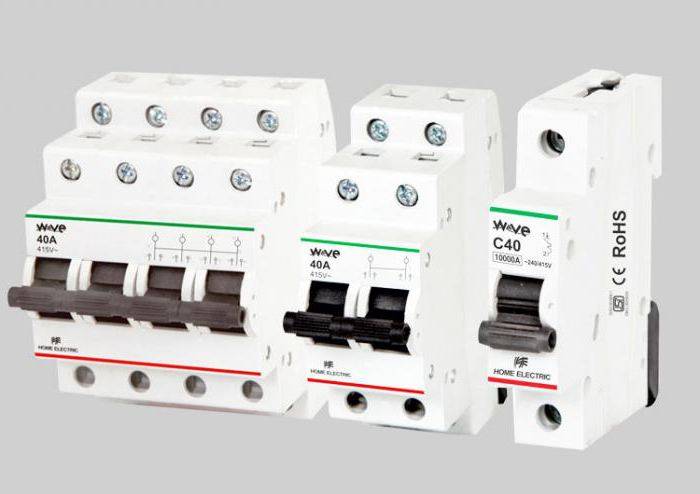

Благодаря модульному исполнению автомат на 32 ампера может собираться в блоки различных конфигураций. В однофазной схеме может быть одно- или двухполюсным. В трехфазной на 380 Вольт – трехполюсным и четырехполюсными. Двухполюсные могут применяться и в двухфазной схеме, но такие сети нечасто используются. Защита обычно устанавливается на фазные провода. При установке на фазные с нулем (2-х и 4-х полюсные) переключатели механически соединяются для одновременного отключения.
Автомат 32 А рассчитан на напряжение переменного тока ∼230/400 V. Аппарат способен длительно работать при заданном уровне. При использовании одного полюса номинальное напряжение 230 Вольт. При использовании в двух- или трехфазной схеме, когда модули объединяются в многополюсные аппараты — 400 Вольт.
Мощность нагрузки рассчитывается по формуле P=U×I, где P — мощность, U — напряжение сети, I — номинальный ток. Для однофазной сети 230 Вольт × 32 Ампера, получаем 7360 Ватт.
Трехполюсный автомат 32 А рассчитывается для трехфазной сети: 400 Вольт × 32 Ампера = 12800 Ватт. Так как значения напряжения усредненные, выбирать нагрузку нужно на 10% меньше расчетов: 7 кВт для одной фазы, 12 кВт для трех.
Схема подключения автомата c20
Как подключить автомат, сверху или снизу? По определению, питающий проводник подключается к неподвижному контакту автомата. Обычно, это означает подключение сверху. Но могут быть и исключения. Другими словами, нужно всегда смотреть схему подключения, нанесенную на корпус автомата.

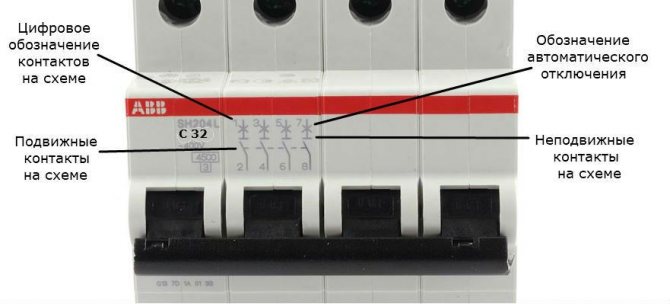

Так, цифра 1 на схеме показывает, куда подключается вход первого фазного проводника. Цифра 2 показывает выход первого фазного проводника. Соответственно, 3 – вход, 4 – выход у двухполюсного автомата. Цифры 5 – вход, 6 – выход у трехполюсного; 7 – вход, 8 – выход у четырехполюсного.
В случае, если кроме цифр на схеме и (или) на контактах есть обозначение буквы N, то на эти контакты подключается нулевой проводник. Когда обозначения буквы N нет, то нулевой проводник подключается на контакты, обозначенные наибольшими цифрами. Если фазные проводники подключаются сверху, то и нулевой проводник подключается сверху же. С другой стороны, если фазные проводники подключаются снизу, то нулевой, соответственно, снизу.
Без всякого сомнения, автомат c20 очень редко используется в быту в качестве вводного. Однако, бывают и такие варианты требований от электроснабжающих организаций. На выше расположенной схеме показано использование однополюсного автоматического выключателя C20 в качестве вводного автомата. Безусловно, при таком подключении невозможно соблюсти селективность даже по тепловому расцепителю. Значит, при любой аварийной ситуации скорее всего будет отключатся вводный автомат или оба автомата вместе.

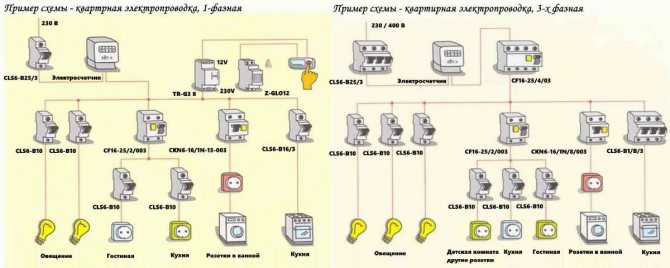

На данной схеме показано применение автомата c20 для отдельной цепи
Особенности подключения

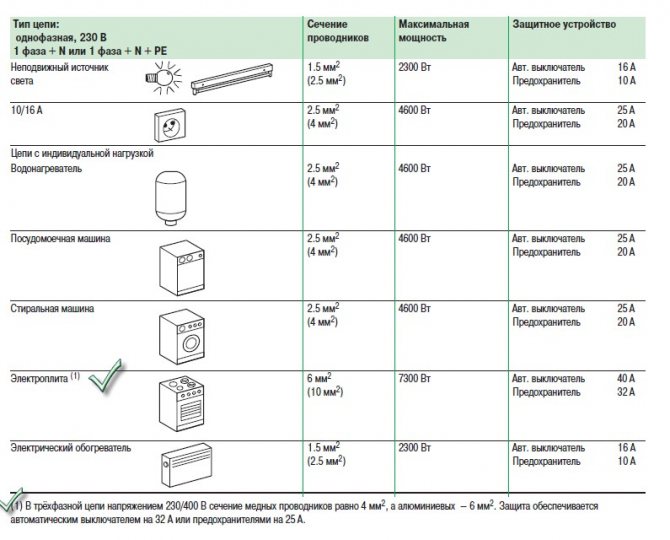

Современные электрические устройства выпускаются в большом ассортименте и наделены разными функциями. Подсоединение к источнику питания осуществляют по принципиальной схеме, которая позволяет подключать плиту в сеть 220 В или 380 В. Обеспечивается нужное питание для конкретной сети установкой специальных перемычек.
Распределительная коробка на задней стенке изделия имеет изображение такой схемы. Помогает выполнить грамотное подключение цвет изоляции жил.
Провод с изоляцией в черном или коричневом цвете подключается на контакт фазы, синего – на контакт ноль, желто-зеленого – на контакт земля. По международному обозначению возле таких клемм стоят соответственно буквы L, N и перевернутое обозначение буквы Т.
После подсоединения провода или кабеля к устанавливаемому изделию остается только подключить его к электрическому щитку. Теперь, с помощью тестера, необходимо проверить правильность подключения. Работа считается законченной и изделие можно эксплуатировать, если производитель для подключения электроплиты укомплектовал ее розеткой. А если ее там нет, то необходимо приобрести евровилку с тремя штырьками на 25 ÷32 А и провод ПВС 3 х 2,5 в количестве не менее 2 м и выполнить необходимое соединительное устройство.
Проверка правильности подключения тестером выполняется на отсутствие к. з. (короткого замыкания) между каждым проводом кабеля и на вилке при отсутствии контакта между землей и фазой, при этом все переключатели на изделии должны находиться в не рабочем состоянии. Такую же проверку проводят при разных режимах работы переключателей. Показания сопротивления от 4 до 10 Ом считаются нормальными при установленном режиме 100 Ом.
В любом случае, колодка для подключения питающего провода или кабеля содержит шесть контактных зажимов и обязательно в эксплуатационных документах или на самой плите имеется принципиальная схема, с помощью которой можно, разобравшись, выполнить подключение кабеля духового шкафа, электрической плиты или варочной панели самостоятельно при наличии необходимого инструмента и контрольно-измерительного прибора (тестера).
Как выполняется подключение электроплиты подробно показано в этом видео:

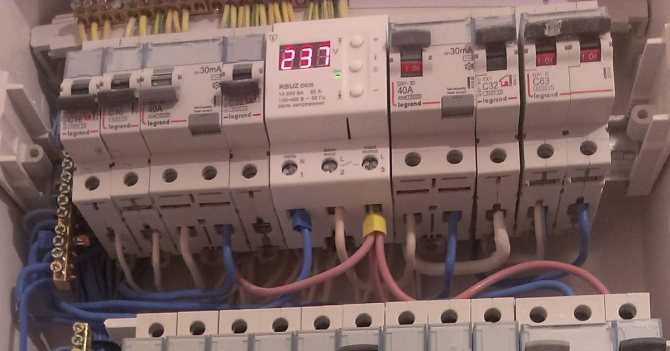

Для защиты провода или кабеля в квартирном или домовом щитке устанавливается дифференциальный автомат или автоматический выключатель с характеристикой С и УЗО.
Сечение кабеля для автомата abb s201 c25
Сечение кабеля для автомата abb s201 c25 обусловлено времятоковыми характеристиками его теплового расцепителя. С одной стороны, через автомат s201 c25 более, чем час времени может протекать ток 28,25 Ампер. Значит, сечение проводника, подключаемого после автомата, должно быть не менее 4 мм² меди. Кабель с медными жилами сечением 4 мм² может длительно выдерживать протекание тока в среднем 35 Ампера, в неблагоприятных для себя условиях. Понятное дело, что это зависит от количества жил, материала изоляции и условий прокладки кабеля.
С другой стороны, через автомат abb s201 c25, примерно, в течении часа может протекать ток 36,25 Ампер. Бесспорно, такой ток при неблагоприятных обстоятельствах уже может нагревать медный проводник сечением 4 мм². Это не полезно для кабеля, однако, кратковременно такой ток проводник выдержать сможет. Само собой разумеется, что такое повышение тока не должно быть частым явлением. Следовательно, не надо перегружать автомат и кабель подключением слишком большой нагрузки. В конце концов, от постоянного перегрева кабель быстро выйдет из строя.
Несомненно, при применении алюминиевого проводника сечение жил должно быть увеличено. До и после автомата abb s201 c25 сечение его должно составлять 6 мм². Но применять в быту кабели с алюминиевыми жилами не нужно. Алюминий обладает большой текучестью. Потому требует частого осмотра и обслуживания. Единственное исключение провод СИП от опоры до ввода в дом.
Номинальное напряжение автоматического выключателя abb s201 C25
Номинальное напряжение автомата abb s201 C25 обозначено маркировкой на корпусе. Так, для однополюсных автоматов оно обычно составляет 230 – 400 вольт. При этом напряжении через автомат может длительно проходить номинальный ток 25 ампер.
Маркировка на автомате в виде волнистой линии ∼ или ≈ означает, что он предназначен для использования в цепи переменного тока. Нанесена маркировка обычно перед обозначением номинального напряжения. С другой стороны, для цепей постоянного тока применяются автоматы с другим устройством и маркировкой в виде прямой линии -.
Мощность нагрузки (На сколько киловатт автомат s201 C25)
Общие характеристики
Автоматический выключатель 25 ампер — устройство, основная задача которого обеспечивать безопасность электрической сети от действия сверхтока, то есть от короткого замыкания с перегрузкой. Подобное оборудование включается и выключается от электрической цепи. Оснащено либо электромагнитным видом расцепителя, либо комбинированным. Это позволяет защитить цепь от замыкания и от электрической перегрузки. Главным его плюсом служит тот факт, что он позволяет защитить электрическую установку или трансформаторную подстанцию от короткого замыкания, перегрузки сети и поломки в результате частого отключения сети.
Имеет на своем корпусе маркировки номинального тока, коммутационной способности, класса токоограничения, номинальной отключающей способности и время-токовой характеристики срабатывания расцепительной системы. Значение номинального тока равно 25 ампер, оно может быть понижено или увеличено при изменении температуры в соответствующую сторону. Показатель коммутационной способности равен 4500 и 6000 ампер для бытового агрегата, а токоограничения — 10 миллисекунд.
Обратите внимание! Значение время-токовой характеристики меньше 60 минут, а номинальной отключающей способности от 1,13 In до 1,45 In
Принцип действия
Главным элементом устройства является электромагнитный с тепловым расцепители. Первый гарантирует защиту от замыкания, второй — от перенапряжения. Электромагнитный прибор это катушка с сердечником, которая поставлена на специальной пружине и при нормальном режиме создает электромагнитный вид поля, притягивающий катушечный сердечник. В момент короткого замыкания электроток повышается и превышает номинально заявленный по техническим характеристикам. Этот ток проходит по катушке расцепителя и увеличивает поле. В результате цепь обесточивается.
Принцип работы автомата
Автоматический выключатель — прибор, благодаря которому исправно работает все электрическое оборудование в доме и в сети. Чтобы сделать расчет, сколько киловатт выдерживает автомат на 16, 32, 40 и 63 ампер, а также посмотреть их мощность, достаточно воспользоваться приведенной выше таблицей.
Источник
Где применяется автомат c25
Само собой, в быту автомат C25 чаще всего применяется как вводной, до счетчика. Разумеется, если выделенная мощность составляет 5,5кВт для однофазной сети или 9,5кВт для трехфазной. Количество полюсов вводного автомата определяется количеством фаз сети и требованиями энергоснабжающей компании.
Однополюсные и двухполюсные автоматы c25 могут быть применены как автоматы на отдельный электроприбор мощностью около 5,5килоВатт. Безусловно, только если вводной автомат выше по номинальному току.
Трехполюсные и четырехполюсные автоматы c25 также могут применяться для отдельного электроприемника мощностью 9,5КилоВатт. Чаще всего автомат C25a применяется для защиты электроплит и других нагревательных приборов.
Автомат c25 может быть установлен для защиты сети с активной, индуктивной или ёмкостной нагрузкой. То есть, применяется для защиты сети с подключенными осветительными и нагревательными приборами. С другой стороны может служить для защиты сети с двигателями, трансформаторами. А также различными электронными электроприборами. Однако, настоящее его применение – это сеть со смешанной нагрузкой.
По сути, автомат с характеристикой C предназначен для защиты сети, с подключением разных видов нагрузок. Однако для более корректной защиты сети нередко приходится применять автоматы с другими характеристиками. К примеру, иногда в сеть подключен двигатель с большим пусковым током. В этом случае для защиты устанавливается автомат с характеристиками D.
Коммутационная способность автоматического выключателя
Характеристики автоматических выключателей
Как ошибочно выбирают автоматы
На практике обычно выбирают автомат, особенно не задумываясь. Многие отталкиваются от необходимой нагрузки, а именно стараются поставить такой автомат, чтобы он попросту не отключался при большой нагрузке. Так, например, если требуется 5 кВт, то ставят автомат на 25А, если есть 3кВт нагрузка — автомат 16 ампер и так далее. Но этот подход совершенно не обдуман, поскльку приведет только к поломке оборудования или еще хуже — к возгоранию электропроводки либо даже пожару.
Автоматический выключатель для того и изобретен, чтобы защищать от перегрузки. Это коммутационный аппарат для защиты, а не украшение электрического щитка.
Характеристики автоматических выключателей – класс токоограничения автомата
Под прямоугольником с обозначением предельной коммутационной способностью нарисована маленькая квадратная рамка с цифрами 2 или 3. Это обозначение класса токоограничения. Характеристика токоограничения показывает, с какой скоростью происходит гашение электрической дуги при размыкании контактов во время короткого замыкания. Существует три класса токоограничения. Во-первых, наиболее высокий 3-ий класс. При нем гашения дуги происходит за 3-6 миллисекунд (0,003-0,006 секунды). Во-вторых, 2-ой класс. Гашение происходит за 10 миллисекунд (0,01 секунды). В-третьих, 1-класс. На него ограничения не устанавливаются и на корпус не наносятся. Безусловно только то, что гашение длится более 10 миллисекунд. Про класс токоограничения более подробно.
Вы можете прочитать записи на похожие темы в рубрике – Автоматизация и защита
Рекомендуем прочитать
Коммутационная или отключающая способность автоматического выключателя
Коммутационная или отключающая способность автомата – это возможность автомата отключатся определенное количество раз, при токе короткого замыкания (КЗ) определенной силы. Бытовые автоматы маркируются по стандарту IEC 23-3/EN 60898. Международный стандарт-“Выключатели автоматические для защиты от сверхтоков электроустановок бытового и аналогичного назначения”. Натурально, по правилам этого стандарта на автоматическом выключателе указывается номинальная наибольшая отключающая способность Icn Читать далее…
Класс токоограничения автоматического выключателя
Класс токоограничения автоматического выключателя определяется скоростью гашения электрической дуги, возникающей при отключении автомата в случае короткого замыкания.
По определению, во время короткого замыкания автомат разрывает контакты и соответственно, отключается. Факт, сила тока при коротком замыкании может достигать несколько тысяч ампер. Понятное дело, между размыкающимися контактами образуется электрическая дуга. Помимо всего прочего, дуга имеет высокую температуру. Следовательно, из-за данного обстоятельства автомат может выйти из строя. Значит, дуга должна быть как можно быстрее погашена. Гасится дуга с помощью дугогасительной камеры Читать далее…
Ваш Удобный дом
Видео описание
Как производится прокладка вводного кабеля по воздушным линиям, показано в видео:
Первая нужна для защиты кабеля от схода снега или падения дерева. При этих происшествиях арматура ломается, но кабель остаётся целым. Изолятор требуется для защиты перемычек, так как из-за жёсткости СИП его нельзя напрямую подключить к щитку. Для этого к нему крепится более мягкий кабель. Также при соединении алюминиевых и медных проводов запрещается производить скрутку. Для этого все перемычки требуется делать из клеммных коробок, а для их защиты использовать изоляторы.
При натяжении кабеля следует учесть, что его высота над пешеходной зоной должна составлять не меньше 3,5 м, а над проезжей частью требуется расстояние до земли от 5 м. Силу натяжения требуется регулировать с помощью динамометра. Преимущество воздушной прокладки в том, что требуется мало ресурсов для подключения кабеля, а также есть возможность быстрой замены провода.
Недостатком такого ввода является то, что электропроводка открыта и может подвергаться повреждению деревьями, погодными условиями или другими механическими способами. Также висящие провода препятствуют подъезду крупногабаритного транспорта (автокраны, автовышки, пожарные машины).
Провод проложен по воздушным линиямИсточник samelectrik.ru
Сечение кабеля для автомата c20
Сечение кабеля для автомата c20 обусловлено времятоковыми характеристиками его теплового расцепителя. С одной стороны, через автомат c20 более, чем час времени может протекать ток 22,6 Ампер. Значит, сечение проводника, подключаемого после автомата, должно быть не менее 4 мм² меди. Кабель с медными жилами сечением 4 мм², в не лучших для себя условиях, может длительно выдерживать протекание тока силой около 35 Ампер. Понятное дело, что это зависит от количества жил, материала изоляции и условий прокладки кабеля.
С другой стороны, через автомат c20, примерно, в течении часа может протекать ток 29 Ампер. Бесспорно, такой ток не может перегреть медную жилу сечением 4мм².
Несомненно, при применении алюминиевого проводника сечение жил должно быть увеличено. До и после автомата c20 сечение его должно составлять 6 мм². Но применять в быту кабели с алюминиевыми жилами не нужно. Алюминий обладает большой текучестью. Поэтому требует частого осмотра и обслуживания. Единственное исключение провод СИП от опоры до ввода в дом.
Модульный автомат abb s201 c25
В этой статье рассматривается модульный автомат abb s201 c25а. Автомат называется модульным из-за того, что каждый его полюс представляет собой отдельный стандартный модуль. По существу, изготовление многополюсных автоматов осуществляется соединением нескольких однополюсных модулей друг с другом. Бесспорно, модульный автомат отличаются от других видов автоматов методом изготовления корпуса и его сборкой. Например, автомат в литом корпусе представляет собой цельный монолитный прибор. Его нельзя разобрать на отдельные полюса. Соответственно, из нескольких однополюсных автоматов нельзя собрать автомат многополюсный.
Времятоковые характеристики электромагнитного и теплового расцепителей автомата
Латинская буква в обозначениях означает времятоковую характеристику электромагнитного расцепителя (упомянутого выше реле, стоящего для защиты от короткого замыкания) и теплового расцепителя (биметаллической пластины, отключающей контакты при перегрузке) – за какое время и при какой величине тока они отключит нагрузку от напряжения. Существуют следующие буквенные обозначения – A; B;C;D;L;U;K;Z . Обозначают они время отключения автомата при коротком замыкании или перегреве в зависимости от величины номинального тока. В быту применяются в основном B;C;D. Их и рассматриваем в данном случае.
Так автоматы характеристики B
отключат нагрузку при токе короткого замыкания превышающий номинальный от 3 (за время ≥0,1 секунды) до 5 раз (за менее 0,1 секунды) и применяются для электрических цепей, при включении которых не происходит резкого увеличения силы тока – лампы накаливания, тэны.
Автоматические выключатели с характеристикойC
отключаются при токах в 5 (за ≥0,1 секунды)-10 раз (за <0,1 секунды) превышающих номинальный. Они являются самыми распространенными автоматами. Потому что применяются для защиты смешанной нагрузки.</p>
Несколько реже имеется возможность купить автоматы B
типа и еще реже с характеристиками D ,отключающими нагрузку при превышении номинала в 10 (за ≥0,1 секунды) -20 раз (за <0,1 секунды), что незаменимо для защиты электродвигателей, имеющих большой пусковой ток.</p>
Из этого следует, что в автомате, на котором написано C25,
электромагнитное реле от короткого замыкания сработает при токах от 25*5=125 ампер более чем через 0,1 секунду и гарантировано сработает при 25*10=250 ампер за 0,1 секунду или еще быстрее. А, скажем, B25 отключится в пределе токов от 75 до 125 ампер.
Времятоковые характеристики теплового расцепителя для автоматических выключателей обозначений B; C;D одинаковы. Задержка отключения по перегрузке составляет интервал между условным неотключающим током равным 1,13 In (время срабатывания больше или равно часу) и условным током отключения равным 1,45 In (время срабатывания меньше часа).
Значит автоматический выключатель C16 при перегрузке сети до 18,08 ампера (16*1,13=18,08) не будет отключатся в течении часа или более. А при достижении перегрузки в 23,2 A (16*1,45=23,2) отключится тепловым расцепителем менее чем через час. При увеличении перегрузки время срабатывания теплового реле будет постоянно уменьшаться. При достижении силы тока превышающий номинальный в 5 раз (для автомата характеристики C) выключатель будет обесточивать нагрузку при помощи электромагнитного реле. Отключение при помощи электромагнитного расцепителя будет происходить для характеристики B при токе больше номинального в 3 раза, а для D соответственно в 10 раз.
Виды проводов
Если говорить о проводе типа КГ, то его название расшифровывается, как кабель гибкий. Его оболочка выполнена из специального типа резины. Кроме того, такая же оболочка защищает луженые жилы, выполненные из меди. Между проводами расположена специальная пленка, выполняющая защитную функцию. Он должна не позволять слипаться жилам из-за нагрева в результате использования.
Обычно провод КГ содержит в себе от 1 до 5 жил. Как можно понять, жильное сечение определяет мощность, которую может выдержать кабель. Эксплуатируется этот кабель в температурном диапазоне от -40 до +50 градусов. Кабель КГ может выдержать напряжение до 660 В. Обычно данный провод имеет следующее обозначение: КГ 3х5+1х4. Это значит, что здесь присутствуют 3-фазные жилы, имеющие сечение 5 кв. мм, и одна жила заземления с сечением 4 кв. мм.
Вне зависимости от того какой провод будет подбираться для подключения электроплиты, его следует покупать с запасом длины, чтобы можно было передвигать изделие. Кроме того, проводка, идущая внутри помещения и на входе в квартиру, должна быть качественной, что также следует проверить перед началом подключения.
Стоимость прибора
На сентябрь 2021 года автоматический электро выключатель с25 вольт выпускают зарубежные компании ABB, Schneider Electric, Legrand и отечественные организации КЭАЗ, IEK, EKF.
Цена трехфазного пакетника колеблется от 64 до 2000 рублей. Стоимость зависит от технических характеристик, пропускной способности, качества и бренда.
Автомат 380 вольт 25 ампер пригодится пользователям, у которых происходит частое отключение света, перегрузка сети и короткое замыкание. Это недорогое устройство, подключить к сети которое очень просто по инструкции. Используется для бытовых нужд и имеет заводскую маркировку. Обладает оптимальными характеристиками для продолжительного и надежного использования.
Конвертируем Ватт(Вт) в Амперы(А).
Перевод ампер в киловатты (однофазная сеть 220В)
Для примера возьмём однополюсный автоматический выключатель, номинальный ток которого 16А. Т.е. через автомат должен протекать ток не более 16А. Для того чтобы определить максимально возможную мощность, которую выдержит автомат, необходимо воспользоваться формулой:
P = U*I
где: P – мощность, Вт (ватт);
U – напряжение, В (вольт);
I – сила тока, А (ампер).
Подставляем в формулу известные значения и получаем следующее:
P = 220В*16А = 3520Вт
Мощность получилась в ваттах.Переводим значение в киловатты, 3520Вт делим на 1000 и получаем 3,52кВт (киловатт). Т.е. суммарная мощность всех потребителей, которые будут запитаны от автомата с номиналом 16А, не должна превышать 3,52кВт.
Перевод киловатт в амперы(однофазная сеть 220В)
Должна быть известна мощность всех потребителей:
Стиральная машина 2400 Вт, Сплит-система 2,3 кВт, микроволновая печь 750 Вт. Теперь нам нужно все значения перевести в один показатель т.е кВт перевести в вт. 1кВт=1000Вт,соответственно Сплит-система 2,3 кВт*1000=2300 Вт. Суммируем все значения:
2400 Вт+2300 Вт+750 Вт=5450 Вт
Для нахождения силы тока, мощности 5450Вт при напряжении сети 220В, воспользуемся формулой мощности P = U*I. Преобразуем формулу и получим:
I = P/U = 5450Вт/220В ≈ 24,77А
Мы видим,что номинальный ток выбираемого автомата должен быть не менее этого значения.
Переводим ампер в киловатты (трёхфазная сеть 380В)
Для определения потребляемой мощности в трёхфазной сети используется следующая формула:
P = √3*U*I
где: P – мощность, Вт (ватт);
U – напряжение, В (вольт);
I – сила тока, А (ампер);
Необходимо определить мощность, которую способен выдержать трёхфазный автоматический выключатель с номинальным током 32А. Подставляем известные значения в формулу и получаем:
P = √3*380В*32А ≈ 21061Вт
Переводим ватты в киловатты путём деления 21061Вт на 1000 и получаем, что мощность равна примерно 21кВт. Т.е. трёхфазный автомат на 32А способен выдержать нагрузку мощностью 21кВт
Переводим киловатты в амперы (трёхфазная сеть 380В)
Ток автомата определяется по следующему выражению:
I = P/(√3*U)
Известна мощность трёхфазного потребителя,которого равна 5кВт. Мощность в ваттах будет 5кВт*1000 = 5000Вт. Определяем силу тока:
I = 5000Вт/(√3*380) ≈ 7,6 А.
Какую максимальную нагрузку выдержит автомат на 16 А /20А /25А и 32 Ампера
Входной автомат нужно выбирать очень тщательно, вникая во все тонкости. В противном случае проблемы могут быть серьёзными и необратимыми.
Как правило, пользователи не смотрят на мощность автоматического выключателя. Они заходят в магазин и берут первое же устройство, которое попадается на их пути. Некоторые стараются взять самый дешевый выключатель, а другие ищут самый мощный.
Но ни первый, ни второй подходы не являются правильными. Перед покупкой устройства нужно рассчитать мощность всех устройств, которые включены в сеть. Уже исходя из полученной цифры следует выбирать автомат. При установке неподходящего устройства, может случиться короткое замыкание или пожар.
О том, что от этого пострадает техника, можно и не упоминать, это и так понятно!
Модульный автомат C20
В этой статье рассматривается модульный автомат C20а. Вне сомнения, автомат называется модульным из-за того, что каждый его полюс представляет собой отдельный стандартный модуль. По существу, изготовление многополюсных автоматов осуществляется соединением нескольких однополюсных модулей друг с другом. Таким образом, модульный автомат отличаются от других видов автоматов методом изготовления корпуса и его сборкой. Например, автомат в литом корпусе представляет собой цельный монолитный прибор. Его нельзя разобрать на отдельные полюса. Соответственно, из нескольких однополюсных автоматов нельзя собрать автомат многополюсный.
Где применяется автомат s201 c25
Чаще всего, в быту автомат abb s201 C25 может применяться как вводной, до счетчика. Естественно, если выделенная мощность составляет 5,5 кВт для однофазной сети. Количество полюсов вводного автомата определяется количеством фаз сети и требованиями энергоснабжающей компании.
Однополюсный автомат abb s201 c25, как принято, может быть применен как автомат на отдельный электроприбор мощностью около 5,5 килоВатт. Безусловно, только если вводной автомат выше по номинальному току. Скорее всего это будет какой то нагревательный прибор – электроплита, бойлер и т.п.
Строго говоря, автомат abb s201 c25 может применяться и для активной и для индуктивной нагрузки, а также и для других видов нагрузки. То есть он может применяться как для защиты освещения и нагревательных приборов, так и для защиты двигателей, трансформаторов. А также различных электронных электроприборов. Однако, настоящее его применение – это сеть со смешанной нагрузкой.
По сути, автомат с обозначением буквы C имеет усредненные характеристики и предназначен для установки в сеть, к которой подключены разные виды нагрузок. Однако же, часто для более корректной защиты двигателя приходится применить автомат с характеристиками D.
Количество киловатт, которое способен выдержать автомат
Начнём с подборки кабеля. Когда этот этап будет завершен, переходим к выбору автомата. Нужно понять, какое количество киловатт автомат и кабель смогут выдержать.

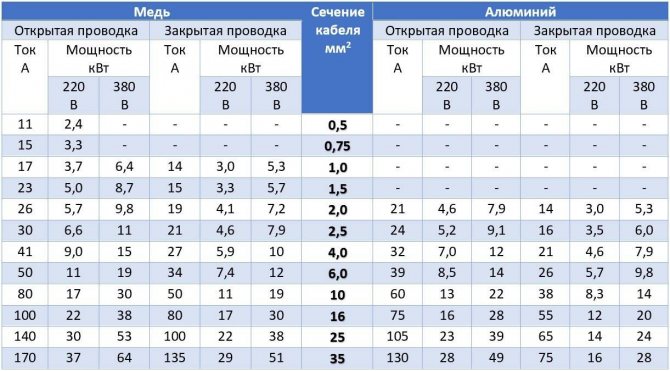

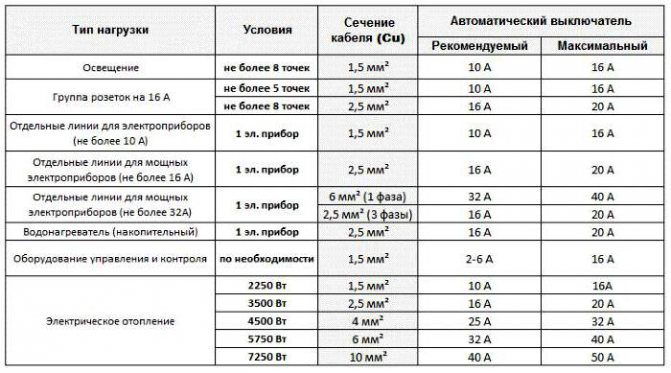

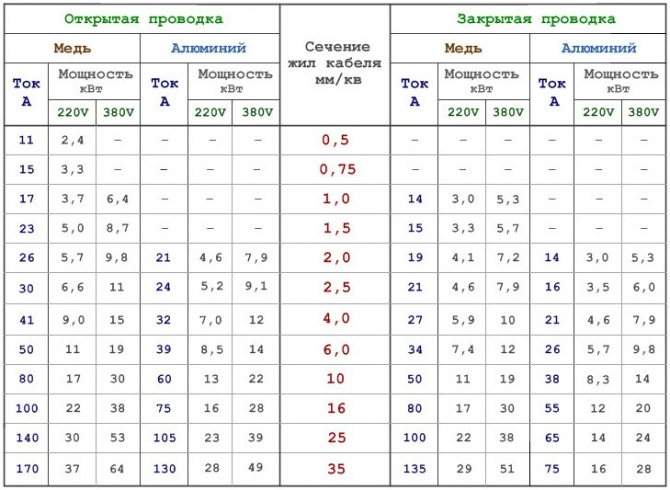

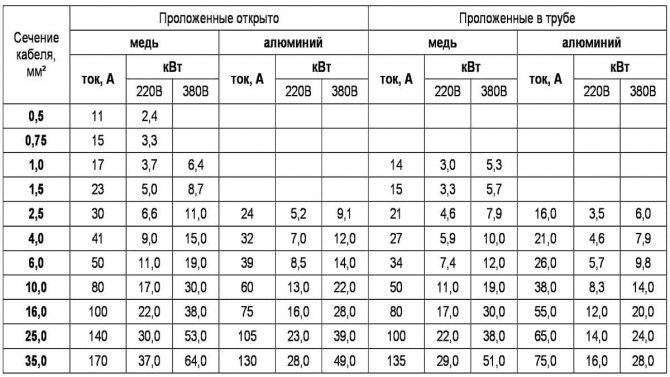

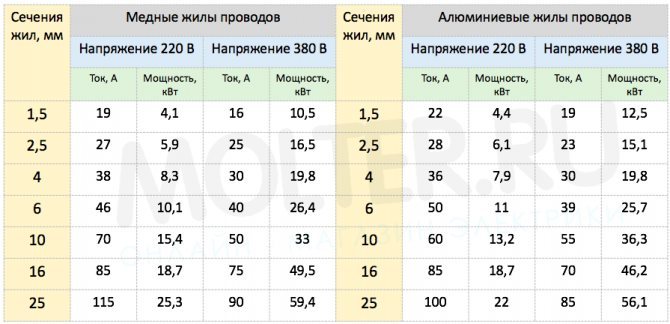

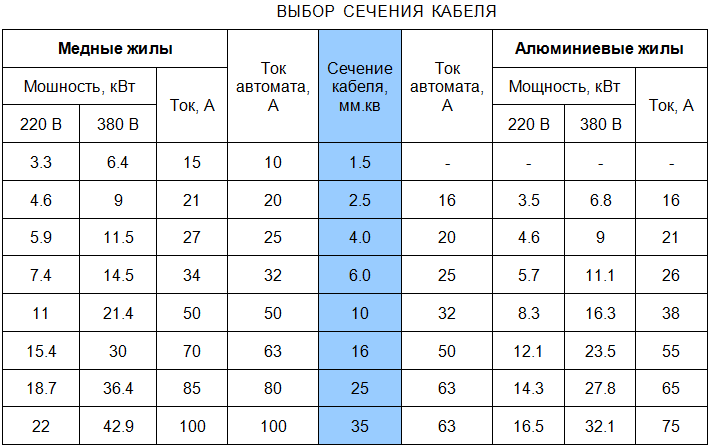

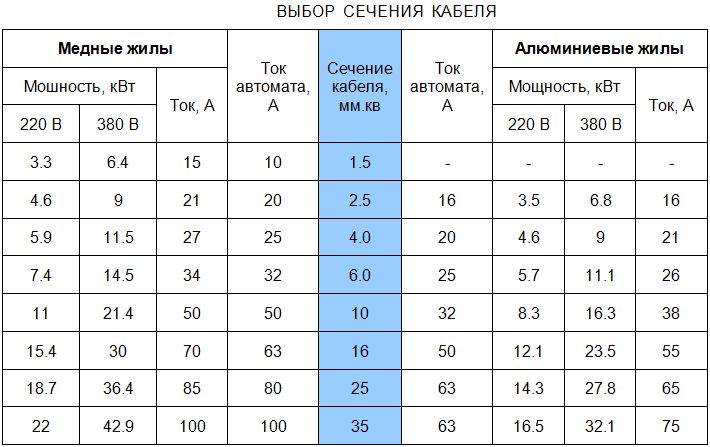

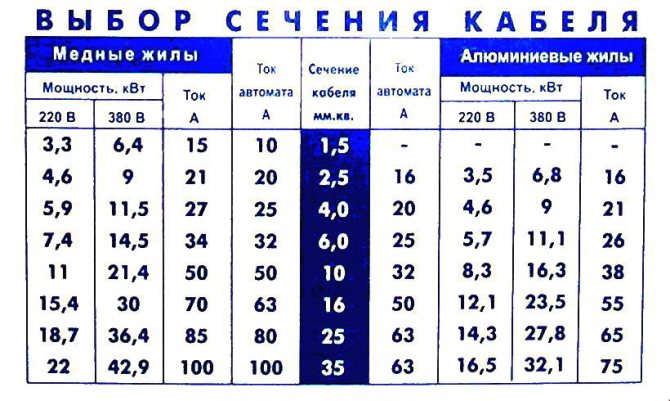

Самый простой вариант – пользоваться цифрами, приведёнными в данной таблице.
Получается, что
- 6-амперный автомат выдерживает около 1,3 кВт,
- 10-амперный – порядка 3,5 кВт
- 16-амперный – порядка 3,5 кВт,
- 25-амперный – 5,5 кВт,
- а 32-амперный – 7 кВт, соответственно.
Пользуясь вышеприведённой таблицей, мы приходим к выводу, что для нормальной работы нашего котла, предположительной мощностью 6 кВт, нужно взять автомат на 32 Ампера. Именно он находится ближе всего к рассчитываемой мощности.
Кстати, как правильно подобрать проводку нужного сечения я описывал ранее в другой статье: «Какую максимальную нагрузку выдержит провод с сечениями 1,5 мм²/2,5 мм²/4 мм²»
Схема подключения однополюсного автомата abb s201 c25
Как подключить автомат, сверху или снизу? По определению, питающий проводник подключается к неподвижному контакту автомата. По сути, это означает подключение сверху. Но могут быть и исключения. Другими словами, нужно всегда смотреть схему подключения, нанесенную на корпус автомата.
Так, цифра 1 на схеме показывает, куда подключается вход фазного проводника. Цифра 2 показывает выход фазного проводника.
Как было замечено ранее, автомат abb s201 c25 используется в быту чаще всего в качестве вводного. Во-первых, в бытовых условиях редко используются электроприборы с мощностью, которая бы потребовала автомата на номинальный ток 25 ампер. Во-вторых, часто бывает что энергокомпания ограничивает входную мощность установкой автомата на 25 ампер. На выше расположенной схеме показано использование однополюсного автоматического выключателя s201 C25 в качестве вводного автомата.

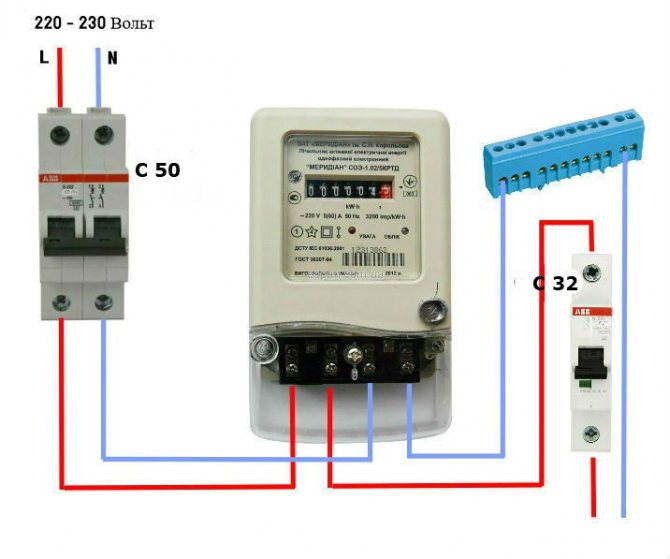

На данной схеме показано применение автомата abb s201 c25 для отдельной цепи
Стоит обратить внимание, что вводной автомат должен быть минимум на два номинала больше нижестоящего автомата. К тому же, счетчик электроэнергии должен быть рассчитан на номинальный ток не меньший, чем у вводного автомата
УЗО, гребенки и дополнительные контакты
Стоит отметить, что покупая автомат, надо иметь в виду, что он будет монтироваться вместе с УЗО. По совести, применять УЗО лучше не только одного производителя с автоматом, но и из одной серии с ним. То есть можно быть точно уверенным в наилучшем их взаимодействии друг с другом. Безусловно, для автомата s201 c25 подходит УЗО F202 с номинальным током не менее 25 ампер. Схема подключения УЗО более подробно.
Автомат s201 c25 относится к серии автоматов ABB S200, с отключающей способностью 6000A. Несомненно, для автоматов этой серии подходят только гребенки abb серии PS. Потому при применении других гребенок могут возникать перекосы аппаратов в щите. Вдобавок ко всему прочему, при монтаже с “неродными” комплектующими, могут остаться открытыми токоведущие части гребенки. Вне сомнения, это опасность поражения электрическим током. В свою очередь, s201 c25 можно монтировать с различными дополнительными приспособлениями. В частности, к нему можно подключать боковые и нижние дополнительные контакты.
Рекомендуем прочитать
Коммутационная или отключающая способность автоматического выключателя
Коммутационная или отключающая способность автомата – это возможность автомата отключатся определенное количество раз. Отключение происходит при токе короткого замыкания (КЗ) определенной силы. Эта сила тока КЗ и является параметром отключающей способности Читать далее…
Класс токоограничения автоматического выключателя
Класс токоограничения автоматического выключателя определяется скоростью гашения электрической дуги. Дуга возникает при отключении автомата в случае короткого замыкания. По определению, во время короткого замыкания автомат разрывает контакты и соответственно, отключается. В результате сила тока при коротком замыкании может достигать несколько тысяч ампер. Потому между размыкающимися контактами образуется электрическая дуга. Помимо всего прочего, дуга имеет высокую температуру. Разумеется, из-за данного обстоятельства автомат может выйти из строя. Значит, дуга должна быть как можно быстрее погашена. Гасится дуга с помощью дугогасительной камеры Читать далее…
Характеристики автоматических выключателей – обозначения на корпусе
Характеристики автоматических выключателей важный фактор при выборе защиты электроприборов в каждом конкретном случае. Потому автомат необходимо выбирать учитывая эти характеристики, обозначения которых нанесены на корпусе Читать далее…
Ваш Удобный дом
УЗО и дополнительные приспособления
Чтобы определить, какой именно автомат следует устанавливать, необходимо учитывать множество разных параметров. Автомат С16 – один из наиболее часто используемых в быту. Мощность позволит защитить оборудование, небольшое число стандартных приборов.
Источник
Модульный автомат C25a
В этой статье рассматривается модульный автомат C25. Несомненно, автомат называется модульным потому, что каждый его полюс представляет собой отдельный стандартный модуль. По существу, изготовление многополюсных автоматов осуществляется соединением нескольких однополюсных модулей друг с другом. Таким образом, модульный автомат отличаются от других видов автоматов методом изготовления корпуса и его сборкой. Например, автомат в литом корпусе представляет собой цельный монолитный прибор. Его нельзя разобрать на отдельные полюса. Соответственно, из нескольких однополюсных автоматов нельзя собрать автомат многополюсный.
Характеристики автоматических выключателей – номинальный ток автомата
Ниже серии, рядом друг с другом изображены латинская буква и число. Допустим C25, B10 или D32. Число означает номинальный ток автоматического выключателя (In). То есть, это самое большое значение силы тока, который в принципе бесконечно долго может протекать через автомат в нормальных условиях. Нормальные условия – это около 30ºC, то есть комнатная температура плюс автоматы в узком пространстве электрощита греют друг друга. При понижении температуры автомат сможет выдерживать больший ток, так как лучше охлаждается, а при повышении соответственно будет отключаться при токе меньше номинального. В таблицах производителей среди факторов, оказывающих влияние на величину номинального тока, учитывается еще высота над уровнем моря, частота тока и количество устройств в щите.
С этим читают
- Как перевести амперы в ватты и обратно?
- Как правильно подключить автоматический выключатель
- Распределительный щит 380в в частном доме
- Номиналы автоматических выключателей по току
- Основные неисправности автоматов и причины их возникновения
- Пробки автомат для счетчиков
- Двухполюсный и однополюсный автоматы
- Выбор автомата по мощности
- Узо в электрике
- Как подключить дифавтомат по схеме и зачем это нужно
