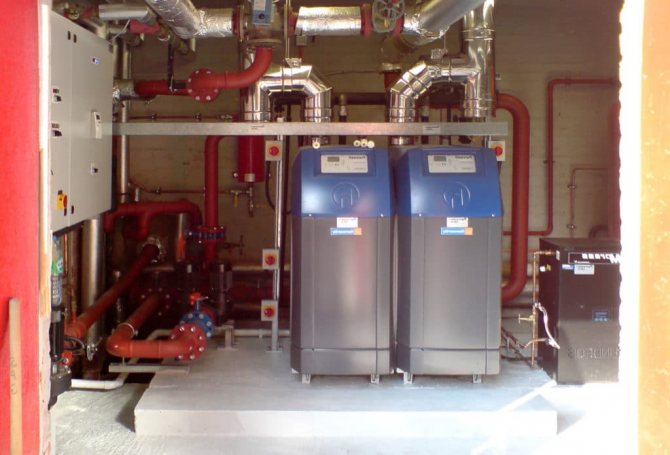

Самой рациональной системой отопления является та, в которой теплоноситель становится горячим благодаря работе двух или трех котлов. При этом они могут быть одинаковыми по мощности и типу. Такая рациональность объясняется тем, что один теплогенератор работает на полную мощность лишь несколько недель в году. В другое время нужно уменьшать его производительность. А это приводит к падению его КПД и увеличению расходов на отопление.
Несколько объединенных в одну систему отопления котлов позволяют более гибко управлять работой обвязки без потери КПД, так как достаточно отключить одно или два устройства. Кроме этого, в случае поломки одного из них, система продолжает поднимать температуру в доме.

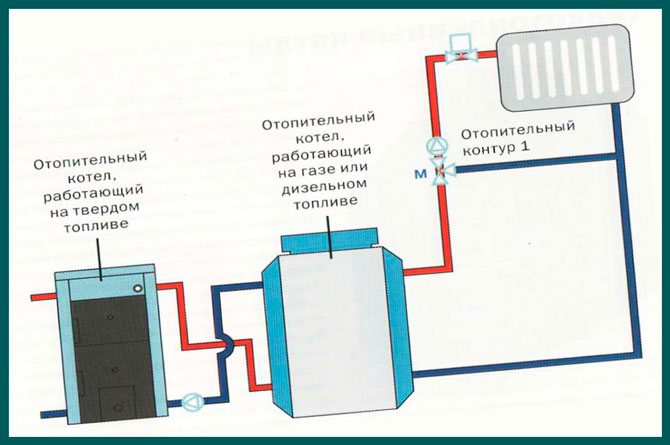

Схема подключения двух котлов с ручным управлением
Подключение к газопроводу и монтаж дымохода
Первый процесс должны делать специалисты компании, которая поставляет газ. Они сначала должны проверить, правильно ли установлен котел и выполняются ли все требования. После они подключают устройство и выдают документ, который позволяет пользоваться газовым агрегатом.
Такая необходимость продиктована тем, что все устройства на газе опасны, и при неправильном монтаже в будущем может возникнуть взрывоопасная ситуация.
Для подключения к газопроводу нужно подготовить:
- Кран.
- Сетчатый фильтр. Будет проводить очистку газа, благодаря чему горелка не забьется и сможет функционировать очень долго.
Частично о дымоходе уже упоминалось. Рассказывалось о коаксильной дымовой трубе. Она является характерной для котлов с закрытой камерой (в основном такими являются настенные варианты). Также такую камеру имеют и напольные агрегаты. Однако большинство из них оснащено открытой камерой. Это означает, что воздух в камеру сгорания поступает из помещения, и для отвода угарных газов востребованной является хорошая тяга. А для этого нужно сделать своими руками высокий дымоход .
Дымоход монтируют так:
- Устанавливают вертикальную трубу из нержавеющей стали. фиксируя ее специальным креплением. Ее высота должна быть такой, чтобы верхний конец выступал над коньком крыши на 0,5 м. При этом стараются сделать как можно меньше поворотов и горизонтальных участков. Если без последних не обойтись, то длиннее 1 м их делать нельзя.
- Подсоединяют эту трубу к котлу.
- Все части дымохода, которые будут контактировать с холодным воздухом, теплоизолируют. Для этого лучше использовать базальтовую вату.
- Наверху размещают специальный зонтик.
Установка твердотопливного котла Подключение твердотопливного котла и газового в одну систему Выбор и установка газового камина Установка котла отопления в частном доме

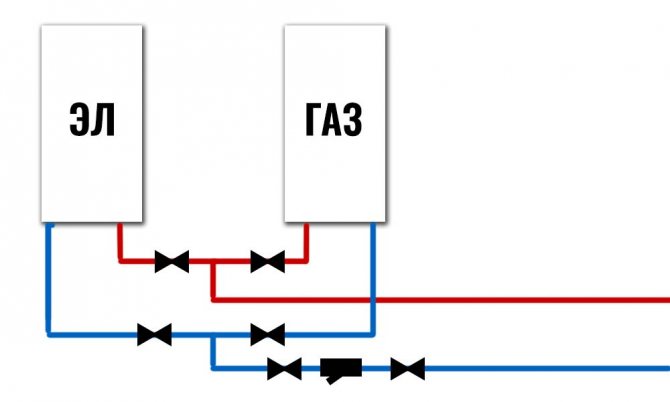

Схема подключения двух котлов с автоматическим управлением
Гидравлически ничем не отличается от ручной системы, кроме одной детали. При подключении двух котлов появляются два обратных клапана. Обратный клапан необходим для того, чтобы исключить паразитные потоки через неработающий котел. Вручную в этой системе ничего не нужно перекрывать. Магистрали всегда должны быть открыты. И в случае если один из котлов не работает, то насос второго котла неизбежно будет гнать теплоноситель через него. От места, где присоединяются котлы к системе, теплоноситель будет двигаться в сторону системы отопления и по малому кругу через неработающий котел. Сопротивление на участке с неработающим котлом намного меньше, чем сопротивление системы отопления. По участку с отключенным котлом теплоносители будут проходить впустую гораздо больше, чем по системе отопления, где будет ощущаться его дефицит. Решают эту задачу — обратные клапаны. Эту же задачу можно решить и путем гидрострелки, но тогда эту уже будет другая система и другие затраты. Обратные клапаны можно установить, например, на возвратной магистрали.
Читайте также:
Важно! Клапаны должны работать навстречу друг другу, тогда теплоноситель от двух котлов будет двигаться только в одном направлении, в сторону системы отопления.
Для автоматической системы одновременной работы двух котлов понадобится дополнительная деталь – это термостат, который будет отключать циркуляционный насос, если в системе есть дровяной котел или любой другой котел с неавтоматизированной загрузкой. Отключать насос у котла нужно обязательно. Потому что, когда в нем прогорит топливо, никакого смысла нет гонять впустую теплоноситель через данный котел, мешая работе второго котла. Который будет подхватывать работу когда первый — остановится. При максимальном диаметре и самом высоком бренде термостата для выключения насоса вы затратите не больше 4000 рублей и получите автоматическую систему.
Способы соединения дровяного и газового котлов в одну систему
Параллельное подключение газового и твердотопливного котла Поскольку дровяной котел функционирует в открытой системе, то совместить его с газовым отопительным прибором, который имеет закрытую систему нелегко. С обвязкой открытого типа вода нагревается до температуры сто градусов и выше при наибольшем показателе высокого давления. Чтобы обезопасить перегрев жидкости ставится расширительный бак.
Через бачки открытого типа выводится часть горячей воды, что помогает понизить давление в системе. Но использование таких спусковых емкостей иногда стает причиной поступления кислородных частиц в теплоноситель.
Существует два способа соединения двух котлов в одну систему:
- параллельное подключение газового и твердотопливного котла совместно с приборами безопасности;
- последовательное соединение двух котлов разного типа с применением теплоаккумулятора.
При параллельной отопительной системе в больших зданиях каждый котел греет свою половину дома. Последовательное объединение газового и дровяного агрегата образуют два отдельных контура, которые совмещены с теплоаккумулятором.

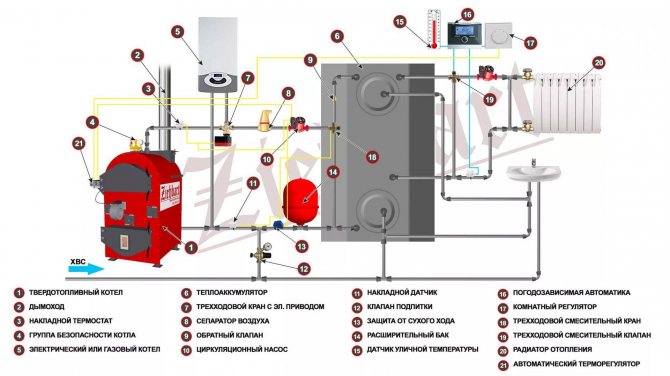

Применение теплоаккумулятора
Система отопления с двумя котлами имеет такую структуру:
- теплоаккумулятор и газовый котел совмещаются с отопительными приборами в закрытый контур;
- от дровяного отопительного прибора к теплоаккумулятору поступают энергетические потоки, которые передаются в закрытую систему.
При помощи теплоаккумулятора можно проводить функционирование системы одновременно от двух котлов или только от газового и дровяного теплового агрегата.

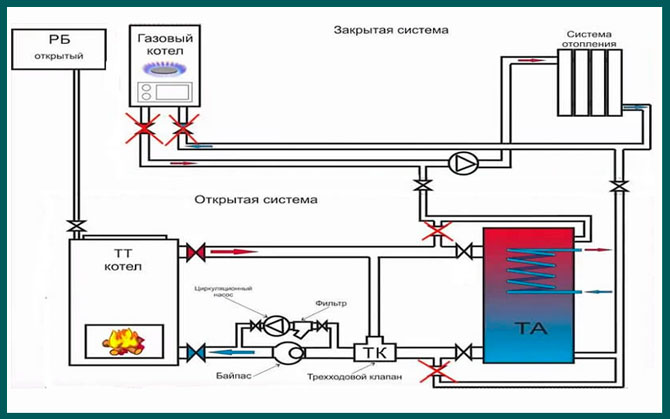

Параллельная закрытая схема
Для совмещения систем дровяного и газового котла используются такие устройства:
- клапан предохранительный;
- бачок мембранный;
- манометр;
- клапан для воздухоотвода.
Первым делом на патрубки двух котлов монтируются отсекающие краны. Клапан предохранительный, устройство для отвода воздуха, а также манометр устанавливается возле дровяного агрегата.
На разветвлении от твердотопливного котла для функционирования оборота малого круга ставится переключатель. Закрепляют его на расстоянии одного метра от дровяного отопительного прибора. К перемычке добавляется обратный клапан, перекрывающий доступ воды в часть контура откаченного агрегата на твердом топливе.
Подачу с обраткой подключают к радиаторам. Обратный поток теплоносителя разделяется двумя трубами. Одна присоединяется через трехходовой кран к перемычке. Перед разветвлением этих труб монтируется бак и насос.
Целесообразность применения автоматического и ручного переключения между двумя котлами
Рассмотрим следующие пять вариантов с различными агрегатами в связке с электрическим котлом, который стоит в резерве и обязан включиться в нужный момент:
- Газ + Электро
- Дрова + Электро
- Сжижений газ + Электро
- Соляровый + Электро
- Пеллетный (гранульный) + Электро
Пеллетный и электрический котел
Сочетание подключения двух котлов — пеллетного и электрического котлов – лучше всего подходит для автоматического включения и также допускается ручное.
Пеллетный котел может остановиться по причине того, что в нем закончились топливные гранулы. Он загрязнился, и его не почистили. Электрический должен быть наготове, чтобы включиться взамен остановившегося котла. Это возможно только при автоматическом подключении. Ручное подключение в данном варианте годится только тогда, когда Вы постоянно проживаете в доме, где установлена подобная система отопления.
Котлы на диз. топливе и электричестве
Если вы проживаете в доме с такой системой подключения двух котлов отопления, вам вполне подойдет ручное подключение. Электрический котел будет работать, как аварийный на тот случай, что по какой-то причине котлы вышли из строя. Не просто остановились, а сломались и требуют ремонта. Возможно так же и автоматическое включение, как функция времени. Электрический котел может работать в паре на сжиженном газе и котлом соляровом по ночному тарифу. В связи с тем, что ночной тариф обходится дешевле за 1кВТ/час, чем 1 литр солярки.
Сочетание электрического котла и дровянного
Данная комбинация подключения двух котлов больше подходит для автоматического подключения и меньше для ручного. Дровяной котел используется как основной. Он отапливает помещение днем, а электро включается, чтобы дотопить ночью. Или в случае длительного не проживания в доме — электрический котел поддерживает температуру, чтобы не промораживать дом. Ручное тоже возможно для экономии электричества. Электрический котел будет включаться вручную, когда Вы уезжаете и выключаться, когда вернулись и начали отапливать дом с помощью котла, работающего на дровах.
Сочетание газового и электрического котлов
Требования к помещениям с твердотопливным котлом
К помещениям с установленными котлами предъявляется ряд требований, прописанных в нормативных документах.
Требования к котельной:
-
Читайте также:
- объем котельной зависит от мощности котла: для котла мощностью до 30 кВт требуется площадь помещения 7,5 м2, с мощностью 60 кВт — 13,5 м2, с мощностью до 200 кВт — 15 м2,
- котел с мощностью больше 30 кВт должен находиться по центру подготовленного помещения для лучшей циркуляции воздуха и максимальной рабочей эффектности,
- пол, стены, перегородки и перекрытия в котельной необходимо выполнить из негорючих и огнестойких материалов, с использованием гидроизоляционных покрытий,
- корпус котла устанавливается на фундамент или специальный постамент, выполненный из негорючих материалов,
- для котлов с мощностью меньше 30 кВт возможно использование постамента из горючих материалов, но с использованием на нем стального листа,
- основной запас топлива должен храниться в соседнем помещении,
- дневной запас топлива может храниться на расстоянии 1 и более метра от котла,
- обеспечение вентиляции.
Параллельное подключение
Параллельное подключение чаще всего используется для подключения к ГК или ТТК (твердотопливному котлу) с большим литражом, т.е
более 50литров. Это делается для того, чтобы отрезать (не тратить дополнительную энергию на нагрев) не используемый объем теплоносителя в ГК или ТТК.
Как правило, такие системы более дорогостоящие из-за необходимости установки дополнительного оборудования на контур электрокотла, т.е дополнительные группа безопасности, расширительный бак и запорная арматура.
Параллельная система может функционировать в ручном и автоматическом режиме (в отличии от последовательной, где принцип подключения дает возможность с наименьшими затратами реализовать лишь автоматическую или полуавтоматическую работу ЭК в паре с ТТК или ГК)
Для того чтоб параллельная система функционировала в ручном режиме должны быть установлены в необходимых местах запорные вентили (шар-краны) или врезана система By-Pass, что в целом ведет к удорожанию такого подключения на 40$-80$.
Если организовывать автоматическую работу при параллельном подключении ТТК (ГК) и ЭК — необходима врезка трехходового зонного вентиля, сервопривода и дополнительного термостата, от которого будет поступать команда для последующего переключения контура отопления ТТК (ГК) на контур отопления ЭК. Применение такой системы в целом даст удорожание стоимости материалов для подключения ориентировочно на 80$ — 120$. Повторюсь такая схема подключения крайне желательна и экономически в дальнейшем оправдана в том случае, когда литраж ГК или ТТК совместно с общим литражом системы отопления значительно превышает рекомендуемую пропорцию — отношение общего литража теплоносителя системы приходящимся на 1кВт мощности котла.
Это соотношение в среднем варьируется (20
