Как сделать разбивку под фундамент своими руками


Условия точного переноса плана на местность

Значительно упростить перенос схемы на местность поможет осевая разметка. Разбивочные и крайние оси наносятся на общий план и отдельно для выносных видов, а также в местах установки отдельных элементов (колонн и пр.). В обязательном порядке между крайними осями (стен или опорных колонн) и разбивочными указывается расстояние.

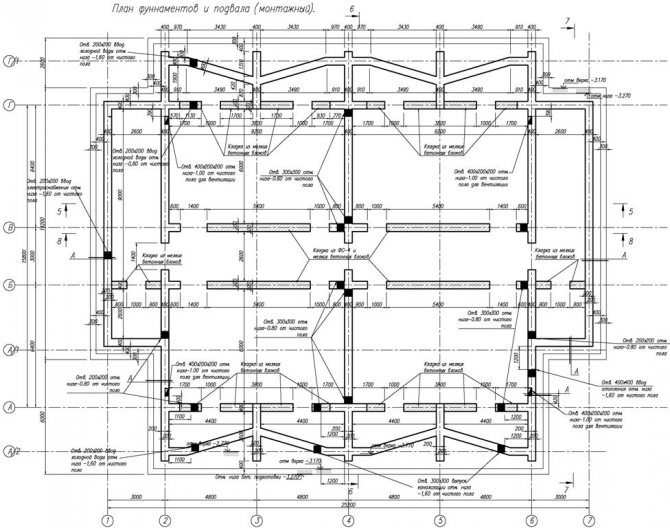

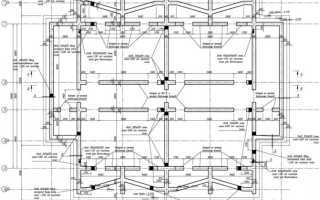

image Общий план фундамента с указанием размеров, материалов и необходимых отверстий.

Упрощает задачу переноса плана на местность и координатная сетка.

Составляем план правильно

Создавая опоры для ленточного фундамента чертеж должен отвечать следующим требованиям.

  • При определении наиболее подходящего масштаба настоятельно рекомендуется выбирать либо 1 к 100, либо 1 к 400.
  • До начала строительных работ следует провести разметку участка.
  • Если вы планируете создавать дом или общественное сооружение с колоннами, обязательно следует указать данное обозначение и разрез на чертеже.
  • Все линии на бумаге должны быть четкими и точными, толщина каждой из них – 0.5-0.8 миллиметров.

В общей схеме непременно должно быть обозначение подошвы, а также места, в которых будут находиться различные выпуклости или же углубления. Это важно для того, чтобы рассчитать расположение коммуникаций от центральных магистралей.

Такие отверстия и выступы обязательно должны быть отображены на схеме контурно и прерывистыми линиями. Если это будет необходимо, можно сделать пояснительные заметки и сноски.

Чертеж плитного фундамента

Важнейшими элементами чертежа плитного фундамента являются:

  • тепло- и гидроизоляция,схема армирования.

Выбор схемы армирования выбирается с учетом конструкции опоры:

  • для мелкозаглубленных опор возможна установка отдельных армирующих элементов,для повышения прочности рекомендуется их связка в единую конструкцию,для монолитных опор глубиной более 1 м рекомендуют выполнять армирование нижней и верхних зон,сборные фундаменты армируются в стыках между элементами в вертикальном или вертикальном и горизонтальном направлении.

Рис. 8. План плитного фундамента с выносным сечением.

План плитного фундамента с выносным сечением.

При выборе комбинированного типа опоры (сочетание крупногабаритных бетонных блоков с заливными участками или кирпичной кладкой) сектора, отличающиеся от общей структуры, отмечаются на схеме.

Чертеж плитной опоры обязательно должен содержать разметку (указание нижней точки, осевого центра и диаметра) отверстий для подвода инженерных коммуникаций.

Схема армирования для плана плитного фундамента.

Самостоятельные расчеты

Без наличия опыта и квалификации создать план опорных конструкций не сложно, если сборный фундамент рассчитывается для хозяйственных построек или ограждений. Для этого достаточно учесть следующие параметры:

  • почвенную усадку по вертикали,
  • нагрузку от веса основного сооружения,
  • нагрузку от кровли с подстропильной системой, если речь идет о хозяйственных или бытовых постройках,
  • нагрузку от давления грунта, действующую с боковых сторон.

Для страховки полученные величины нагрузки увеличивают на 2%.

Принципы создания конструкторской документации на основание

Чертежи фундамента включают в себя горизонтальные и вертикальные сечения основания, которые демонстрируют конфигурацию основных элементов опоры: столбчатые основания, несущие конструкции стен, колонны, оборудование и др. Общие чертежи фундамента вычерчиваются в масштабе М1:100, а также М1:200 и М1:400. Для начала на чертеж наносят главные разбивочные оси, оси столбчатых опор и колонн.

Ведомость деталей на один элемент.

Контур фундамента чертят линиями с номинальной толщиной 0,5 мм (тонкие) и 1 мм (основные). На общем плане обязательно показывают проектную конфигурацию основной подошвы фундамента дома, подготовок и подсыпок под подошвы, изменения глубины и уступы при различных глубинах заложения. Обязательным является отображение монолитных и сборных элементов конструкции.

Если конструкция предполагает наличие технологических отверстий для инженерных коммуникаций, то они должны быть показаны на плане с привязкой к ближайшим осям, вычерчиванием нижней части и присвоением порядкового номера отверстия.

Данные уступы и отверстия вычерчиваются с использованием линий невидимого контура. В отдельных случаях отверстия затушевывают. Все величины размеров и ссылки на отметки вносят в экспликацию проектной документации на дом.

Каждый чертеж основания здания включает геодезические отметки для определения «общего нуля» и обозначения глубин заложения основных участков. Если глубина заложения имеет постоянную величину, то она указывается в сноске примечания. Отметки противоположных углов здания и точки пересечения основных осей должны иметь привязку к координатам, отмеченным на генеральном плане участка.

В планах столбчатых фундаментовпри нанесении изображения показывают длину и ширину столбов с учетом каждого уступа местности. Подошву показывают отдельно с указанием ширины обреза. Размеры наносят, учитывая генеральный план и габариты дома.

Ленточные фундаменты.

Для более точного отображения конструкции опор дома в чертежи включают поперечные сечения.

Плоскость сечения заполняется штриховкой. Сечения чертят в масштабе М1:50, М1:25 и М1:20, как правило, на отдельном листе с внесением в основную спецификацию элементов. При незначительных размерах и малой сложности фундамента сечения располагают на основном листе совместно с планом основания.

Сечения включают в себя изображение основных контуров фундаментной опоры, цоколя, нижней части стены, уровень грунта, отмостку наружных стен, гидроизоляцию и технологические отверстия.

Одним из условий является отображение отметки 0.00 (общий ноль). Все отметки желательно располагать строго на одной линии. Полки выноски разворачиваются в противоположную сторону от сечения.

Каждый чертеж основания дома должен иметь примечания по конструкции фундамента, подготовительным и гидроизоляционным работам. Справа располагают таблицу нормативных нагрузок на основание и спецификацию стандартных бетонных, стальных и железобетонных составляющих опоры. При устройстве конструкции из отдельных элементов составляют план монтажа и развертку с указанием расположения отдельных блоков.

План фундамента – основной ориентир при строительстве опоры здания. Поэтому от его точности и информативности зависит качество дальнейших работ.

Ленточный фундамент

Проект ленточного фундамента Строительство ленточного фундамента

Ленточный фундамент

— конструкция из железобетонных балок, возводимых под всеми несущими стенами здания и передающая на грунту нагрузку от дома. Один из самых простых и распространённых типов фундаментов, использующихся при малоэтажном строительстве. Данный вид фундамента разделяют на три типа по заглублению:

  • Незаглубленный ленточный фундамент – подошва фундамента расположена на уровне земли;
  • Мелкозаглубленный ленточный фундамент — подошва фундамента расположена выше глубины промерзания ( глубина промерзания зависит от района строительства, определяется по СНиП ) ;
  • Заглубленный ленточный фундамент – подошва фундамента расположена ниже глубины промерзания.

По способу изготовления делятся на два вида:

  • Сборный ленточный фундамент – собирается из мелкоразмерных бетонных блоков ( ФБС )
  • Монолитный ленточный фундамент – бетон заливается в опалубку с установленным арматурным каркасом.

РазвернутьСвернуть

Виды планирования

В зависимости от взаимного расположения друг к другу дома и входа в участок, принято выделять несколько вариантов проектирования дизайна (исходя из этого определяется очередность планирования каждой зоны):

  • Центральная посадка дома — в этом случае, распределяется зона за домом (так называемый задний двор), потом дом и только потом передний двор. Благоустройство территории осуществляется в аналогичной последовательности.

Центральная посадка дома

Глубинная посадка дома — вначале возводится дом, а только потом благоустраивается передний двор.

Глубинная посадка дома

Передняя посадка дома — практикуется достаточно редко, только в том случае, если иначе никак нельзя обеспечить оптимальный подъезд. Опять-таки, вначале надо будет благоустроить задний двор, а уж потом приступать к проектированию и строительству дома.

Передняя посадка дома

Прорисовываем второй этаж

Здесь уже все будет намного легче – ведь помещения в доме могут располагаться идентично (самое главное, не менять взаимное расположение санузлов — для того чтобы не усложнять проведение коммуникаций). Вполне достаточно будет спроектировать место расположения входной двери (многие архитекторы рекомендуют делать два входа на второй этаж — дома и с улицы) и окон.

Шаг 5: Аналогично планируем помещения второго этажа. Не забываем про коммуникации — располагаем санузлы и ванную друг под другом

Шаг 6: располагаем двери

Шаг 7: чертим окна второго этажа

Получили вот такую 3D модель второго этажа

Последовательность проектирования

До того, как будет составлена проектная документация строения, важно определиться с его назначением. Например, нужно решить, будет фундамент предназначен для жилого малоэтажного дома или же для дачного домика летнего типа

В загородном или частном доме должно быть определено точное количество комнат. Если есть необходимость, то в количество жилых помещений должны входить комнаты, предназначенные для пребывания гостей. Черновой вариант плана должен иметь подробный чертеж основания.

Чертеж фундамента должен включать в себя общий вес постройки, степень увеличения нагрузки в процессе эксплуатации и особенности грунта

Здесь важно указать тип почвы, от которого зависит прочность и долговечность будущего сооружения

Следующий этап создания проекта – подсчет и указание всех дополнительных построек на участке. В их число могут входить: гараж, баня, кладовое помещение, уличный туалет.

В особой планировке расположения фундамента нуждаются люди, желающие создать уединенную зону отдыха на своем участке

Для них важно разместить лицевой фасад так, чтобы он был скрыт от посторонних глаз ландшафтными украшениями

Перед тем, как завершить создание плана фундамента, нужно указать необходимые земельные работы для устранения неровностей участка. Только после этого можно переходить к составлению генерального плана и нанесению чертежа основания на бумагу.

Точная планировка и грамотно составленные чертежи позволяют проводить строительные работы с хорошей экономией сил, денежных средств и времени. После утверждения плана строения можно сразу же подготовить септик, чтобы более точно расположить постройку.

Пошаговая инструкция по монтажу МЗЛФ

Одним их наиболее популярных видов ленты для частных домов является мелкозаглубленный фундамент. Это удачный вариант основания, позволяющий сэкономить на количестве стройматериалов, уменьшить объем земляных работ и общих трудовложений.

Учитывая относительно малую глубину погружения, требуется качественное обследование участка с выполнением пробного бурения и определения уровня грунтовых вод. Это позволит определить состав слоев, даст основания прогнозировать наличие проблемных факторов, нагрузок пучения и т.д.

Эти действия, как и создание проекта, должен выполнять подготовленный специалист.

Дальнейшие действия выполняются поэтапно:

Разметка поверхности

На участке производится удаление верхнего слоя почвы и, при необходимости, планировка. Затем с помощью кольев отмечаются угловые точки будущей ленты. Между кольями натягивают шнуры, проверяют соответствие проектным данным, ориентацию по сторонам света и прочим параметрам.

Обязательно следует проверить соответствие длин диагоналей. Если они не равны, надо найти ошибку и исправить ее, чтобы получить качественную и точную разметку.

Подготовка траншеи

После того, как произведена разметка, начинается рытье траншеи. Выемка грунта производится на заранее определенную глубину. Обычно для этой цели используется экскаватор, поэтому углы приходится поправлять и подчищать вручную.

Вынутый грунт складируется по бокам траншеи, но чаще всего он вывозится или складируется в отдельном месте.

Ширина траншеи должна обеспечивать достаточно места для монтажа опалубки, для чего ее обычно принимают на 30 см больше, чем проектная ширина ленты.

Подушка под ленточный фундамент

Песчаная подушка выполняет несколько функций:

  • Выравнивание дна траншеи, образование ровной горизонтальной опорной линии.
  • Выполнение дренирующих функций.
  • Прием нагрузок пучения и перераспределение их по всей длине ленты.

Обычная толщина слоя подушки составляет 10-20 см. Некоторые строители указывают на большие размеры — 30-40 см, но следовать таким советам не рекомендуется. Основная задача слоя подсыпки — выравнивание дна траншеи.

Чем толще слой, тем больше величина оседаний. Песок необходимо тщательно уплотнять, но некоторые оседания происходят в любом случае, поэтому следует ограничивать толщину подушки.

Монтаж опалубки

ОпалубкуЧем выше лента, тем толще доски

При сборке надо соблюдать максимальную плотность соединений, все щели заделываются паклей, деревянными рейками. Собранные щиты аккуратно опускают в траншею и устанавливают в нужном положении.

Снаружи опалубка фиксируется вертикальными и наклонными упорами, изнутри устанавливаются поперечины, определяющие ширину ленты.

Монтаж надо производить максимально прочно и аккуратно, все крепежи располагать снаружи, чтобы впоследствии было легче демонтировать опалубку.

Армирование

Толщина арматуры для мелкозаглубленной ленты колеблется в пределах 10-12 мм для рабочих, и 6-8 мм для гладких стержней.

Можно произвести сложные расчеты, или использовать онлайн-калькуляторы, но в подавляющем большинстве случаев результат будет именно таким.

Используется традиционная металлическая или современная композитная арматура, не способная к коррозии и обладающая малым весом.

Вязка арматуры

Сборка арматурного каркаса производится методом вязки. Для этого нужна мягкая отожженная проволока толщиной около 1 мм. Процесс вязки прост — кусок проволоки длиной 25-30 см сгибают пополам, получая род петли.

Затем ее заводят снизу под соединение прутков, поднимают концы вверх, обхватывая соединение. Затем концом специального крючка подцепляют петлю и несколько раз (4-6) закручивают вокруг другого конца.

Получается прочное и плотное соединение.

Выбор бетона для заливки

Наиболее предпочтительным вариантом является применение бетона марки М200. Он обладает достаточной прочностью, устойчивостью к нагрузкам и внешним воздействиям.

Менее прочные марки использовать не рекомендуется, так как бетон имеет большие допуски по качеству и может оказаться совсем слабым, хотя марка материала будет выдержана.

Использование бетона М200 гарантированно обеспечит нужное качество материала.

Заливка

ЗаливкаОна производится из нескольких точек, равномерно расположенных по всему периметру ленты

Залитый материал штыкуют или обрабатывают виброплитой для удаления пузырьков воздуха. Затем ленту накрывают полиэтиленом для защиты от контакта с солнечными лучами. В течение 10 дней опалубку снимать нельзя.

В это время необходим периодический полив водой — первые 3 дня это делается каждые 4 часа, затем неделю полив производят трижды в сутки. Набор конструкционной твердости считается завершенным после 28 дней выдержки.

Потребуются ли услуги профессиональных специалистов для создания чертежа?

Разумеется, план ленточного фундамента для жилого дома нуждается в намного более точных и детальных расчетах, которые лучше всего доверить специалисту. Обращаясь к мастеру своего дела, вы можете быть уверены, что чертеж будет:

  • легко читаемым;
  • максимально точным;
  • соответствующим всем требованиям СНиП;
  • содержащим исчерпывающую информацию о подготовительных работах;
  • имеющим, кроме основного чертежа, технические приложения в виде различных таблиц, схем и т.д.

В этой статье мы постарались предоставить исчерпывающую информацию о процессе и принципе создания чертежа ленточного фундамента для жилого, а также нежилого сооружения. И помните, что если вы не уверены в своих силах, то не пытайтесь самостоятельно или же при помощи нелицензионных программ проводить расчеты, необходимые для такого основания. Экономия в таком случае может быть чревата огромными потерями или же даже разрушением всей постройки или ограждения.

Как сделать фундамент

Чтобы правильно построить фундамент для дома, важно пошагово выполнить разметку, затем соорудить опалубку, после чего уже можно будет выполнять заливку бетонной смеси. Эти этапы подойдут и для сборной конструкции

Только вместо заливки раствора потребуется уложить все элементы в определенном порядке. Опалубка же потребуется только для столбчатого, ленточного и плитного типов. Свайный же монтируется без нее.

Разметка

Еще до начала земляных работ выполняют разметку углов и сторон здания по вычерченной схеме. Для этого потребуются простые материалы и инструменты – веревка, шнур или леска, которые были бы заметны на фоне земли. Еще необходимо запастись рулеткой и колышками для обозначения углов. Пошаговая инструкция, как сделать разметку фундамента:

  1. Вбить один колышек в базисный угол здания, любой по выбору.
  2. Далее по направлению одной из стен отмерять 4 м. Вбить еще один колышек, соединить с предыдущим веревкой.
  3. Затем перейти к смежной стене. От первого колышка отмерять по ее направлению 3 м, вбить еще один колышек, соединить их.
  4. Измерить расстояние между несоединенными колышками – оно должно составлять 5 м (правило золотого треугольника, или Пифагора).
  5. Отрегулировать положение колышков, чтобы стороны были равны 3, 4 и 5 м.
  6. Далее протянуть веревку на необходимую длину стен. Тем же образом выполнить другие прямые углы.

Как заливать­

Следующий после разметки этап — заливка фундамента. Бетономешалку лучше расположить в непосредственной близости от места его устройства. Заливать необходимо все сразу или же так, чтобы количество слоев бетона не превышало двух. Каждый из них необходимо уплотнить, например, прутом арматуры или же специальным вибратором. По окончании работ готовую конструкцию по всей площади накрывают слоем пленки или же рубероида, чтобы уберечь от погодных факторов. Проектную прочность бетон набирает спустя 28 суток.

Опалубка

В частном строительстве чаще используется установка опалубки временного характера. Она выполняет роль цоколя при возведении ленточного, плитного или столбчатого. Для ее монтажа можно использовать второсортные деревянные бруски и доски. Из них делают специальный щиты, которые устанавливают по периметру траншей. Для соединения используют гвозди или саморезы. После установки щитов нужно изготовить хомуты, которые придают опалубке жесткость. Сами щиты дополнительно подпирают откосами.

Как заказать проекта фундамента

Для заключения договора на проектирование вашего фундамента обратитесь в наш центральный офис по телефону, e-mail или через онлайн консультант. Проект фундамента ответственная работа, требующая специальных знаний, опыта работы и исходных данных. Мы понимаем всю ответственность перед нашими заказчиками, и дорожим своей репутацией.Наши специалисты никогда не выполняют проектные работы без инженерно-геологических изысканий и проекта дома!Остерегайтесь «специалистов» выполняющих проекты фундаментов без геологических изысканий!

План одноэтажного дома: достоинства и недостатки конструкций

План одноэтажного дома можно продумать самостоятельно, если обладаете определенными техническими знаниями, или обратиться к профессионалам и заказать готовый проект. Любой из выбранных способов должен включать не только схематичный рисунок, но и точные размеры несущих стен, внутренних перекрытий, типа крыши и материалов для строительства.

ФОТО: z500proekty.ru/projekt/zx105.htmlСтиль Хай-тек: красота и аккуратность

На основе плана одноэтажного дома составляется смета. Если обращаетесь в строительную организацию и заказываете возведение коттеджа под ключ, то дополнительно составляется договор со сроками работ и итоговой стоимостью.

Вот несколько примеров планов одноэтажных домов с фото и описанием:

Фото Краткое описание Стоимость постройки с работой мастеров, руб.
Проект «Басня» с общей площадью в 124,7 м², из которых жилая составляет 116,9 м². Железобетонный фундамент, а стены из бетонных блоков с утеплителем из пенополистирола. Перекрытия выполнены из деревянных балок с уплотнением из минваты, а крыша – двускатная из металлочерепицы 2,06 млн
Проект одноэтажного дома с мансардой и гаражом. Общая площадь – 164,4 м². Габариты гаража 11 на 16 м, подвал не предусмотрен, так же как и цоколь. Входит в план столовая, ванная, санузел, терраса, лоджия, гараж, коридор, и 4 спальни. Подходит для большой семьи. от 2 млн в зависимости от выбранного материала

ФОТО: z500proekty.ru/projekt/z24.html

ФОТО: z500proekty.ru/projekt/z24.html

Планировка одноэтажного дома площадью 150 кв. м. Дом с гаражом,ванной и 4 спальнями. Рассчитан на участок небольшой площади, при этом подходит для большой семьи. Выбор материалов индивидуален. от 2,03 млн

Выбирая подходящий готовый проект и заказывая возведение дома, учитывайте сколько членов семьи будет проживать под одной крышей и оставляйте запас на возможное пополнение.

Достоинства и недостатки одноэтажных домов

Разбираясь в теме строительства, у каждого проекта найдутся свои плюс и минусы. Если не отталкиваться от выбранного материала, то среди одноэтажных домов выделяют несколько общих преимуществ:

Вариант с четырьмя спальнями

  • конструкции в один этаж безопасны для проживания детей и пожилых людей;
  • правильное распределение комнат позволит комфортно проживать сразу нескольким поколениям семьи под одной крышей;
  • нет эффекта «хождения по головам»: никакого шума от перемещения по второму этажу не будет;
  • на само строительство и подготовку проекта уходит значительно меньше времени, чем на многоуровневые конструкции;
  • за домом легче и проще ухаживать;
  • большое разнообразие дизайнерских решений во внешней отделке.

Выделяют и несколько отрицательных моментов, связанных с выбором одноэтажного плана для дома:

ФОТО: z500proekty.ru/projekt/z158.htmlСовременный вариант с небольшим прудиком перед входом

  • размер участка напрямую влияет на габариты строения;
  • стоимость одного этажа может превысить цену за дом в два уровня: обусловлено большими затратами на заливку фундамента, увеличением площади кровли и большей длиной инженерных систем.

Одноэтажные дома могут быть расширены в процессе эксплуатации, что является несомненным плюсом, склоняющим многих людей к постройке именно таких коттеджей.

Статья по теме:

С чего можно начать разметку фундамента

Имея проект, при разбивке осей следует руководствоваться планом фундамента, входящим в состав архитектурного раздела. При беспроектном строительстве застройщики нередко заказывают отдельно проект фундамента, согласно которому и производится разбивка контуров котлована, траншей или скважин для осуществления земляных работ.

В противном случае, чертёж придётся составить самому, и в нём должны отражаться такие данные:

  • внешние контуры фундамента;
  • наличие внутренних стен (для лент и ростверков);
  • планировочная отметка земли;
  • отметки подошвы и верха фундамента;
  • отметка дна котлована;
  • уровни всех насыпных слоёв, подбетонки, утеплителя (если используется).

Вначале на местность выносят основные оси здания и закрепляют их на обноске. Она в свою очередь, является ориентиром для создания проекции контура фундамента и формирования линии верхней бровки траншеи либо котлована. Линия бровки должна быть закреплена колышками с натянутым между ними шнуром, который и обозначит границы вскрытия грунта.

Виды обносок и нюансы работы с ними

Обноской называют дощатую перекладину на колышках, используемую для крепления шнуров, посредством которой пространственное положение оси с поверхности земли передаётся на дно котлована.

Существует три вида обносок:

№/п Разновидность обноски Конструктивные особенности на фото
1 Сплошная. Представляет собой ряд столбиков, установленных с шагом 2-3 м, к которым сплошным контуром прибита обрезная доска с сечением 40*100 мм. Такая обноска устанавливается для зданий с правильными геометрическими формами, и на ней можно откладывать все проектные отметки. Чаще используется для разбивки фундамента в котловане.

Сплошная обноска

2 Скамеечная. Своё название получила за конструктивное сходство со скамьёй, и представляет собой перекладину на двух столбиках. Перемычка располагается перпендикулярно линии осей, а привязанные к ней параллельные шнуры обозначают контуры траншеи. Соответственно, данный вид обноски наиболее удобен при разбивке ленточных фундаментов.

Скамеечная обноска

3 Створная. Такая обноска — это либо отдельно стоящие столбики, либо те же скамеечки, только более узкие, к одной паре которых привязывается только один шнур. Он обозначает ось точечного фундамента – столбчатого или свайного.

Створная обноска

Обноска является главным ориентиром при выполнении земляных работ. Её монтируют на некотором удалении от границ котлована – чтобы не мешала землеройной технике, но не более чем в пяти метрах. Столбики обноски закапывают в землю примерно на метр, перекладина находится выше планировочной отметки грунта на 0,5-1,2 м.

При отсутствии котлована с помощью обноски определяются контуры подстилающих слоёв под фундаментную плиту

Во избежание ошибок в линейных размерах, доска для перекладин берётся обрезная, без отклонений в геометрии, и прибивается строго по выверенной горизонтали. Правильность установки обносок проверяется путём замера длин диагоналей здания, либо отложением выбранных расстояний от центров пересечения осей до обноски.

Особое внимание уделяется построению углов, геометрическая правильность которых проверяется по правилу золотого треугольника. Это правило гласит, что при длине катетов прямоугольного треугольника 3 и 4 м, длина гипотенузы составит ровно 5 м. Если такие треугольники чётко вписать в два угла будущего дома, как это показано на фото снизу, можно быть твёрдо уверенными в геометрической правильности разбивки.

Проверка прямоугольности углов

Изготовление опалубки

Любой фундамент под дом, даже каркасный, строится с использованием опалубки. Для изготовления опалубки под дом из щитовой панели понадобятся следующие материалы:

  • обрезная брусовая доска (можно использовать или II, или III сорт, или оба сорта), длина у доски может колебаться от 3-4 до 6 метров, её толщина должна находиться в диапазоне от 2 до 2,5 сантиметров;
  • деревянные бруски с сечением 5х5 сантиметров;
  • гвозди с длиной забивного ствола в 7 и 8 сантиметров.

Подготовка и возведение каркаса жёсткости под будущий фундамент для дома из щитовой панели:

  1. Когда работы по подготовке строительной площадки завершены, на дно траншеи необходимо уложить бут. Бут – это своеобразная подушка под основание будущего строения. В него могут входить битый шифер, камни, бой кирпича. Заполнить бутом траншею необходимо примерно на 1/3 от её глубины;
  2. Поверхность с бутом засыпается слоем песка (слой должен иметь толщину примерно 20 сантиметров), песок должен быть обильно полит водой;
  3. Процедуру с водой необходимо повторить 3-5 раз, пока не станет видно, что уровень песка из-за воды не меняется (это будет означать, что всё пространство между бутом заполнено водой – как раз это нам и требуется);
  4. После обозначенных выше процедур необходимо приступать к обустройству каркаса жёсткости будущего основания. Для его создания можно использовать обрезки старых труб, металлические уголки, швеллеры. Каркас, к слову сказать, может быть и сварным, однако допускается крепление различных его частей с помощью хомутов, проволоки и других крепёжных элементов.

Что касается описываемого ленточного основания, то в данном случае строительство опалубки будет всегда начинаться с возведения направляющих досок. Обязательно нужно проверить, нет ли на досках каких-либо щелей, дыр.

Схема устройства ленточного фундамента для щитового дома

Если получается так, что высота опалубки превышает 2 метра, то вместо обыкновенных досок лучше использовать щитовые материалы (к примеру, можно взять листы фанеры, толщина которых должна составлять не менее 1 сантиметра).

Кстати, специалисты рекомендуют при возведении щитовых домов использовать именно несъёмную опалубку, так как она существенно уменьшает теплопотери. При изготовлении опалубки обязательно надо устанавливать подпорки, хотя некоторые строители этого не делают. Почему?

Дело в том что при помощи подпорок опалубка будет ровнее, а значит, что и фундамент будет впоследствии идеально ровным. Опалубка – это форма для заливки основания, так что если она будет в идеальном состоянии – и основание дома потом будет таким же. И наоборот.

Разрез основания плитного типа

Фундамент плитного типа в разрезе похож на ленточное основание. Только ширина такой «ленты» равняется ширине фасада строения.

А принцип устройства, прослеживаемый в поперечном (или продольном разрезе) будет тем же самым:

  • Вначале идет подсыпка, закрытая гидроизолятором (раскатанным рулоном рубероида).
  • На подсыпке покоится монолитная плита, залитая в съемную опалубку, армированная двумя горизонтальными решетками (рифленый прут, ячейки 250х250 миллиметров), разделенными гладкими штырями.
  • Вокруг фундамента заливается пояс отмостки, шириной в 0,75-1,2 метра.

Толщина такой плиты не превышает 40-50сантметров. Поэтому плотные фундаменты относятся к незаглубленным основаниям плавающего типа. Утепление такого фундамента проводят по торцу плиты, на который навешивают термостойкие панели. Ростверк плитного основания формируется верхней поверхностью плиты.

Основные параметры расчетов

Глубина заложения фундамента

Опору дома проектируют по расчетам, которые выполняют на основании инженерных и геологических исследований.

Учитывают следующие данные при выборе схемы расположения фундаментов:

  • конструктивные особенности и назначение дома, величину давления на основание;
  • отметку заложения примыкающих опор и прокладку соседних коммуникаций;
  • рельеф застраиваемой территории;
  • механические и физические свойства земли, совмещение пластов, присутствие областей выветривания и др.;
  • влияние строительства на изменение характеристик почвы;
  • вероятность размыва грунта при строительстве в водоемах;
  • глубину промерзания земли и высоту стояния почвенных жидкостей.

Рациональную отметку заглубления выбирают после сравнения нескольких альтернативных вариантов. Разметку в плане выполняют по вспомогательным и основным осям строения, при этом элементы детализируют, составляют чертеж разреза фундамента.

Что нужно учитывать во время расчетов?

Для того, чтобы провести расчеты правильно, важно учитывать следующие характеристики:

  • вес будущего сооружения. Чтобы рассчитать данный показатель, следует руководствоваться общим весом материалов, которые будут применяться для строительства. Немаловажным фактором является и этажность сооружения.
  • тип почвы. Он оказывает непосредственное влияние на степень усадки.
  • степень нагрузки на фундамент во время периода эксплуатации.

Конструктивный раздел: как нарисовать чертежи и схемы отдельных элементов

Конструктивный раздел – это уже детализированная часть проекта, в которой приведены как общие, так и отдельные данные, различные схемы расположения элементов постройки: фундамента, лестничных конструкций, перекрытий, стропильного сооружения. Также в эту часть внесены подробные чертежи всех узлов, где указывается специфика изделий и материалов.

Чертеж сечения фундамента расшифровывает размеры ленточных укреплений дома, глубину их залегания и материалы, которые необходимы для их сооружения.

Изображение фундамента представлено в виде таких планов-чертежей:

  • общего плана фундамента;
  • схемы продольного сечения;
  • чертежа поперечных разрезов.

Определенные виды чертежей предусматривают сечение плит перекрытия, их продольные и поперечные разрезы в разных отметках:

  • план перекрытия в точке +0,00;
  • на отметке + 3,00;
  • на высоте +6,00.

На конструктивном этапе делаются схемы расположения фундамента, перекрытий, стропильного сооружения.

Узлы конструкционных деталей – это объекты особого строения, включающие лестницы и пролеты как снаружи, так и внутри помещения. Здесь же приведены точные расчеты на прочность и статичность.

В этом разделе проекта в отдельных таблицах содержатся характеристики и последовательность использования материалов, в частности:

  • стальной арматуры;
  • железобетонных элементов;
  • деревянных перекладин.

Как выставить разметку под фундамент

Перед тем, как сделать разбивку под фундамент, для работы своими руками нужно запастись необходимыми инструментами. И вот что будет в этом списке:

  1. Рулетка. Её длина должна на 5 м превышать самую длинную сторону здания.
  2. Капроновый шнур. Его длины должно с запасом хватать на все линии разметки.
  3. Пара маркеров разного цвета — для основных и откорректированных меток.
  4. Бруски, используемые в качестве колышков, размером 50*50*800 мм.
  5. Доски обрезные 40*100 мм (если будете изготавливать скамеечки для обноски). Они удобнее тем, что на горизонтальной планке можно при необходимости перемещать точку крепления шнура вбок или вверх-вниз, не выдёргивая колья из земли.
  6. Молоток или топорик. Понятно зачем – для забивки кольев.

Методы разметки прямоугольного фундамента

Фундамент будущего дома надо привязать к какому-либо ориентиру. Это может быть красная линия улицы, забор или уже имеющееся строение. Если строить приходится в чистом поле, то приблизительно определите первую линию фундамента, а уже от неё будете откладывать и другие.

  • Допустим, строительство ведётся на участке, у которого есть как минимум соседский забор. По нормам, между ним и жилым домом должно быть не менее 3 м. Отмеряете нужное расстояние, и проводите линию параллельно забору с запасом в 50-100 см по обе стороны от углов будущего фундамента, и забиваете обычные или П-образные колышки.
  • Натягиваете на них шнур, получив первую линию фундамента. Так как обноски забиваются не прямо по углам контура, а на некотором расстоянии от них, углы будущего фундамента нужно отметить маркером прямо на шпагате. Первоначально это делается чёрным маркером. Если же приходится что-то корректировать, вторую метку делают другим цветом, чтобы их не путать. Вот для чего нужно 2 маркера.
  • Отступив от метки на шнуре наружу такое же расстояние, которое вы установили при монтаже первой линии, забиваете обноску для перпендикулярной оси. Крепите шнур и отматываете его на нужную длину, визуально соблюдая прямой угол. Со второй стороны пока не крепите, а сначала проставляете на шнуре метки углов: первую переносите с предыдущей линии, а вторую уже вымеряете рулеткой.

    Обноска фундамента своими руками: пересечением шнуров определяются контуры котлована

  • Проверив угол по правилу золотого треугольника, совмещаете шнур второй линии с его стороной, и закрепляете его на противоположном колышке. Всё остальное делаете аналогично, пока не замкнёте контур фундамента полностью.
  • Ещё раз отметим, что нужно будет замерить длины диагоналей. Разницы в них не должно быть вообще – если что, её нужно устранить путём регулирования шнура на обноске. После выверки, в местах пересечения шнуров следует забить тонкие арматурные колья, чтобы, если кто-то нечаянно собьёт обноску, не начинать всё сначала.

Здесь описан общий принцип выполнения разметки, но так как фундаменты имеют разную конфигурацию, в каждом случае могут быть свои нюансы.

Ленточный

Монолитные ленты – весьма распространённый вид фундамента. При его разметке с помощью геодезического оборудования оси переносят на дно котлована. Там уже размечаются и все внутренние стены, для чего на поверхности земли за бровками котлована устанавливаются дополнительные скамеечки-обноски.

Если стен много, гораздо удобнее сделать наверху одну сплошную обноску, на которой можно сразу же отметить и все места вводов коммуникаций, где будут стоять закладные детали. На пересечённой местности обноску устанавливают уступами. Контуры внешних и внутренних стен можно обозначить на дне котлована краской.

Как правильно разбить фундамент-ленту на дне котлована

Столбчатый и свайный

Два эти фундамента возводятся по разным технологиям, но принцип их разметки один, так как и тот, и другой имеют точечную конфигурацию в плане. Как уже было сказано, для разбивки такого фундамента делается створная обноска: на одну линию — один привязанный между двумя параллельными столбиками шнур.

Разбивка свайного поля для дома 8 на 8

С обносок точки пересечения шнуров переносят на дно котлована отвесом (если глубоко, то геодезическим инструментом), либо просто размечают поверхность грунта, если столбы или сваи не заглубляются. Эти точки закрепляют штырями с натянутыми шпагатами, по которым согласно плану фундамента отмечаются центры каждой опоры. Обычно свайные поля под жилые дома проектируют рядами по аналогии с лентами, поэтому процесс самостоятельного переноса отметок проблем не составляет.

После заливки или забивки свай, либо установки столбов, надо снова монтировать обноски – только теперь уже для ростверка. Чтобы не приходилось делать двойную работу, лучше устанавливать сразу сплошную обноску, на которой можно отметить как оси точечных опор, так и контуры будущего ростверка. Только перекладины у такой обноски должны быть более высокими — чтобы можно было проставить отметки не только низа ростверка, но и верха его опалубки.

Плитный

Разметка фундаментной плиты наиболее проста, так как эта конструкция имеет простую геометрическую форму и чаще всего заглубляется всего лишь на толщину снятого растительного слоя грунта.

Фундаментная плита практически на поверхности

В котловане плиту располагают только, когда строится дом с подвалом или цокольным этажом. В таком случае контуры фундамента с обноски так же переносятся на дно котлована, и это будут только 4 линии, если плита прямоугольная.

Тут самая главная задача состоит в том, чтобы не допустить перебора выборки грунта ниже проектного дна котлована. Поэтому, постоянно приходится контролировать глубину, для чего дно разбивают на квадратные секции, по углам которых забивают колышки на нужную отметку. Торцы этих колышков и будут главным ориентиром при зачистке дна котлована.

Чертеж плитного фундамента

Важнейшими элементами чертежа плитного фундамента являются:

  • тепло- и гидроизоляция,
  • схема армирования.

Выбор схемы армирования выбирается с учетом конструкции опоры:

  • для мелкозаглубленных опор возможна установка отдельных армирующих элементов,
  • для повышения прочности рекомендуется их связка в единую конструкцию,
  • для монолитных опор глубиной более 1 м рекомендуют выполнять армирование нижней и верхних зон,
  • сборные фундаменты армируются в стыках между элементами в вертикальном или вертикальном и горизонтальном направлении.

Рис. 8. План плитного фундамента с выносным сечением.

План плитного фундамента с выносным сечением.

При выборе комбинированного типа опоры (сочетание крупногабаритных бетонных блоков с заливными участками или кирпичной кладкой) сектора, отличающиеся от общей структуры, отмечаются на схеме.

Чертеж плитной опоры обязательно должен содержать разметку (указание нижней точки, осевого центра и диаметра) отверстий для подвода инженерных коммуникаций.

Схема армирования для плана плитного фундамента.

Продольный разрез столбчатого фундамента

Столбчатое основание похоже на свайную конструкцию. По сути такой фундамент состоит из коротких свай (столбов) круглой или квадратной формы на которые укладывают ростверк, сформированный из бетонных балок. Причем столбы могут опираться на грунт или покоится на опорной плите (башмаке).

И в разрезе столбчатого фундамента обнажается следующая конструкция:

  • В шурфах, на подсыпке из песка и гравия лежит башмак – плита толщиной до 35 сантиметров.
  • Поверх башмака уложен столб, монолитной, блочной или кирпичной структуры. Габариты сечения столба определяются из конструктивных соображений и, как правило, не превышают 40х40 сантиметров.
  • Поверх поля столбов, заложенных по контуру основания и вдоль проекции будущих межкомнатных перегородок уложены бетонные балки шириной от 40 до 80 сантиметров. Причем высокие балки, покоящиеся на едва выступающих из грунта столбах образуют цоколь фундамента.
  • Вокруг контура основания залита отмостка, по которой можно уложить кирпичную кладку цоколя для фундамента с высокими столбами и короткими балками.

Гидроизоляция и теплоизоляция такого основания монтируется между фундаментом и цокольной кладкой или крепится на балки ростверка (у оснований с короткими столбами).

Ссылка на основную публикацию
Похожее
