Как выполнить подключение тёплого водяного пола в доме от газового котла?

Главная » Оборудование » Теплый пол

Для напольного жидкостного обогрева в доме устанавливают котёл или печь. Если имеется возможность, то в качестве нагревательного оборудования используют котёл на газе. Эксплуатировать его несложно, расходы на систему отопления будут минимальными.

Оборудование устанавливают специалисты из государственной газовой службы. Они выполняют проект, подключают агрегат к газовой магистрали. Систему отопления и водопровод горячего водоснабжения подсоединяют к котлу самостоятельно. Что представляет собой котёл? Как подключить его к напольному обогреву?

Способы подключения

Технологическая гибкость присутствует практически в любой схеме, а вариантом обогрева теплый пол от обычного отопления практически не отличается. Схем подключения всего четыре и все они применяются на практике:

• конструкция водяного теплого пола с установленным смесительным узлом;
• схема, в которой предусматривается установка трехходового клапана;
• регулируемое устройство;
• нерегулируемое устройство.

Все схемы отличаются максимальными показателями эффективности и практичности. Однако в каждом конкретном случае рекомендуется использовать лишь одну приведенную схему.

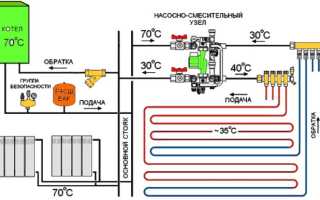

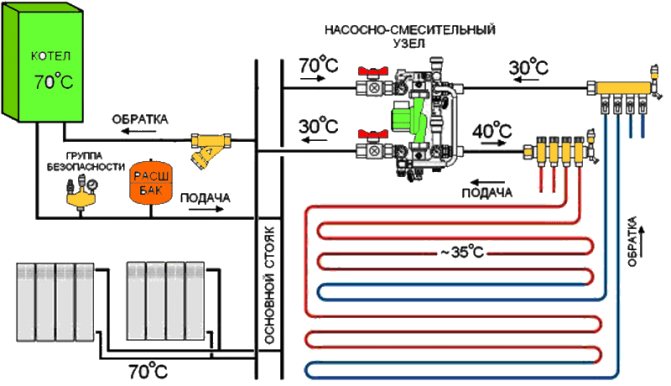

Конструкция водяного теплого пола с установленным смесительным узлом

Если вы планируете получить надежное, эффективное, практичное и полностью управляемое устройство, то следует использовать схему подключения с имеющимся там смесительным узлом. Этот вариант рекомендуется использовать всем жителям холодных регионов, где необходимо действительно качественное отопление всех жилых помещений. В общем устройстве отопления циркулирует теплоноситель, чья температура достигает 90°С, что для любого напольного покрытия будет критичным показателем. Правильно установленный смесительный узел позволит снизить рабочую температуру до 40°С, полностью решим проблему с чрезмерно высоким температурным режимом.

Регулируемое устройство

Здесь необходимо использовать отдельный контур подмеса для подключения теплого пола к системе отопления. Устройство также должно быть оснащено запорным вентилем, без которого оно не сможет нормально функционировать. При этом снижение температурного режима будет происходить посредством регулировки интенсивности циркуляции горячей воды или любого другого теплоносителя. Регулирует температуру и играет одну из важных ролей в прогреве покрытия балансирующий кран. С его помощью можно самостоятельно уменьшать или увеличивать пропуск горячей воды в водяных контурах.

Нерегулируемое устройство

Никаких особенностей подобная схема подключения не имеет. К контуру, который будет ответственным за нагрев поверхности пола, подключается циркуляционный насос. При этом стоит учесть ряд серьезных ограничений. Длина трубопровода подключенного к отоплению не должна превышать семидесяти метров. Для устройств этого типа принято использовать трубы, изготовленные из полипропилена и металлопластика. Их пропускная способность должна составить не менее десяти литров теплоносителя в минуту.

Особое внимание следует уделить месту установки насоса, который монтируется исключительно на обратную трубу. Если сделать все наоборот, то поток горячего теплоносителя пойдет не по той трубе

В первую очередь на подобную оплошность отреагируют соседи, чьи устройства с радиаторными батареями станут еле теплыми.

Схема, в которой предусматривается установка трехходового клапана

Дабы иметь возможность самостоятельно регулировать установленное оборудование, которое весьма практично, безопасно и надежно, следует своевременно установить трехходовый клапан, как одно из основных дополнительных устройств. Основной задачей является контроль имеющегося расхода горячей воды, которая непрерывно циркулирует по контурам. При этом температурный режим, в этом случае, самостоятельно регулируется устройством, а не человеком.

Если происходит быстрое остывание батарей, то необходимо дополнительно установить перемычку к этому клапану, которая перекроет поступление теплоносителя в трубопровод теплого пола. После того, как произойдет подключение водяного теплого пола, циркуляция восстановится, и будет работать в предыдущем режиме.

Типы отопительного оборудования

Энергонезависимые агрегаты

Энергонезависимые котлы можно выбрать для использования в тех районах, где регулярно случаются перебои с электроэнергией. Для того, чтобы такой напольный газовый котел нормально функционировал, нет необходимости в доступе к электричеству, но обязательно должна быть проходящая недалеко газовая магистраль.

Циркуляция теплоносителя здесь основана на естественном цикле, исключающем внедрение насоса, что обязывает пользователя применять трубы с минимальным уклоном.

Самые современные модели газовых отопительных агрегатов напольного типа оснащены «умной» системой контроля за функционированием системы, включающей в себя предохранительный клапан, манометр и воздушный отводчик.

Важно! Если есть необходимость не только в отоплении помещения, но также в нагревании и циркуляции горячей воды, то будет целесообразным выполнить подключение к энергонезависимому котлу бойлера и насоса. .

Насколько безопасно использование теплых полов в квартире

Перед тем, как сделать водяные теплые полы в квартире, приходится обойти множество инстанций для получения соответствующих разрешений. Подобное положение вещей толкает некоторых людей на самостоятельное подключение к стоякам и полотенцесушителям. Сами по себе такие действия грубо нарушают жилищный кодекс. При обнаружении несанкционированных изменений в центральном отоплении нарушителя ждут достаточно жесткие законодательные взыскания. Это выражается в штрафах, судебных решениях и санкциях. Зачастую дело не ограничивается только штрафами: обычно суд обязывает владельца жилища самостоятельно демонтировать контур.

Судебные иски обычно подают залитые снизу соседи. Поэтому, прежде чем обустраивать в своем жилище теплые полы, следует досконально изучить все сильные и слабые стороны этой схемы, просчитав возможные риски и негативные последствия. Как прописано в СНиПе, любые изменения в отопительную систему квартиры разрешается вносить только после предварительного согласования с ЖКХ и Теплосетями. Как показывает практика, единственным возможным вариантом реализации задуманного является обустройство тех видов автономного отопления, которые оговорены в проектной документации.

Комплектующие

По завершении расчетной части приступают к выбору отдельных элементов системы. Материалы для водяного теплого пола включают в себя следующие компоненты:

• Трубы. Необходимы для транспортировки теплоносителя и передачи тепловой энергии в помещение. Оптимальный выбор – изделия из сшитого полиэтилена с защитной воздухонепроницаемой оболочкой. Они комплектуются соединительными фитингами.
• Контрольно-распределительные устройства. Коллекторы служат для равномерного распределения жидкости по отдельным контурам. В комплектации обязательно должны присутствовать термостат и устройства ограничения потоков жидкости. Для внешнего управления необходим контроллер для теплого пола – терморегулятор.
• Котел отопления. Источник нагрева теплоносителя. Мощность рассчитывается согласно параметрам теплого пола. Она не должна быть меньше общего номинального значения всей системы.
• Группа безопасности. К ней относятся байпасы, клапаны давления и измерительные приборы – датчики давления и температуры.

Подбор материалов и компонентов также должны осуществлять специалисты. Не стоит экономить на услугах профессионалов — теплый пол вместо радиаторов будет единственным источником тепла в доме. Поэтому система должна работать надежно, быстро реагировать на изменение температуры на улице.

Во время составления проекта рекомендуется предусмотреть установку датчиков температуры воздуха не только в отдельных комнатах, но и на улице. Они подключаются к общему блоку управления. Его настройки позволят установить различные тепловые режимы в зависимости от изменения внешних факторов. Это не обязательные комплектующие, но наличие их поможет оптимизировать работу всей системы. Главным преимуществом будет уменьшение денежных затрат на энергоноситель.

Что лежит в основе технологии

Подобной эффективности смогли добиться благодаря обеспечению системы конвекцией. Чем ниже уровень установки, тем равномернее будет прогреваться поверхность напольного покрытия. При подключении теплых газовых полов к котлу необходима установка целой системы труб под пол. Дополнительно устанавливается коллектор распределительный и циркуляционный насос. Коллектор применяется в случае установки водяного пола теплого. Горячая вода поступает в коллектор из котла, после чего равномерно заполняет все имеющиеся контуры. Проходя по ним, он нагревает поверхность пола, а после остывания возвращается обратно в котел.

Общая схема

Систему так же необходимо снабдить дополнительными устройствами контроля, такими как:

• термостат устанавливается в любом случае, в том числе и под отопительный котел;
• манометр помогает отслеживать уровень имеющейся в системе воды;
• обратные клапаны (их количество зависит от уровня сложности системы и ее размеров).

Схема подключения

Разные контуры понадобятся для помещений разного размера. Максимальная мощность системы и длина труб будет иметь ряд конструкционных ограничений. Соблюдение основных параметров при установке водного пола важнее, чем при установке электрического. Кабель будет равномерно нагреваться по всей длине, однако со временем проходящая по контуру вода будет остывать. Один контур рассчитан на обогрев помещения, чья площадь не превышает 35 квадратов.

Схема укладки зависит непосредственно от размера комнаты. Для больших помещений лучше использовать спираль, в то время как для небольших рекомендуется использовать змейку. В редких случаях необходимо прибегать к комбинированию схем, однако этим вопросом должен заниматься профессионал. Шаг между витками может составлять от 15 до 25 см. Для выполнения контура необходимо использовать лишь одну трубу. Рекомендуется использовать трубы, изготовленные из металлопластика. Подобные конструкции будут хорошо гнуться, недорого стоить и продаваться в бутах. Если требуется соединение нескольких отдельных элементов внутри контура, то следует использовать сварку. Для механического соединения подойдут муфты, но их можно использовать только на открытых участках.

Схема укладки

Выбор нагревательного котла

Выбор котла в первую очередь определяется его мощностью. Он должен справляться с нагревом воды в пиковые моменты загрузки системы и иметь некоторый запас по мощности. Ориентировочно это значит, что мощность котла должна равняться суммарной мощности всех теплых полов плюс запас в 15-20%.

Для циркуляции воды в системе необходим насос. В современных котлах, как электрических, так и газовых, имеется встроенный насос. В большинстве случаев его хватает для отопления одно- и двухэтажных жилых домов. Только если квадратура отапливаемого помещения превышает 120-150 м², может понадобиться установка дополнительных вспомогательных насосов. В этом случае их устанавливают в отдаленные коллекторные шкафы.

Прямо на входе и выходе котла устанавливаются запорные клапаны. Это поможет отключить котел на случай ремонта или профилактики без необходимости сливать всю воду из системы.

Важно: Если коллекторных шкафов несколько, то на основной трассе подвода теплой воды устанавливается разветвитель, а после него – сужающие переходники. Это необходимо для равномерного распределения воды по системе.

общий вид всей системы (подключение радиаторов можно исключить)

Устройства заполнения основания водяного тёплого пола

Следует оговорить то, что перед монтажом тёплого пола на его основание стелют пароизоляцию и укладывают плитный утеплитель. Заполнение основания тёплого пола выполняют в двух вариантах:

Бетонная стяжка

Как показывает практика, оптимальная толщина стяжки должна быть 50 мм. То есть высота бетона над трубами будет составлять около 30 мм. А это обеспечит хороший обогрев пола. Если толщина стяжки превышает 70 мм, то это увеличит инертность её нагрева (пол будет медленно нагреваться и остывать).

Перед укладкой бетона по периметру основания на стены наклеивают демпферную ленту. Демпферная лента сделана из мягкого полимерного материала толщиной от 6 до 30 мм. Высота ленты должна превышать толщину пола. Подробнее об устройстве стяжки смотрите в этом видео:

Демпферная лента смягчает расширение бетона

После укладки напольного покрытия излишки ленты срезают. Прокладка компенсирует расширение нагретого бетона.

Также при площади помещения более 30 кв. м. стяжку разделяют на несколько зон деформационными швами шириной 10 мм.

В случае непредвиденных нарушений герметичности тёплого пола бетонную стяжку придётся демонтировать. Трудоёмкая операция по разбору пола и восстановлению новой стяжки обойдётся очень дорого.

Сухие полы

Устройство сухих полов – наиболее удобное заполнение водяных тёплых полов. Ликвидация аварийной ситуации с тёплыми полами не вызовет особых затрат.

Классификация газовых котлов

Существует множество разработок газовых котлов. Они условно делятся на группы по различным признакам.

По способу установки котлы бывают:

1. Напольные. Устанавливаются на пол, не создают нагрузки на стены (что очень существенно для каркасных домов), имеют довольно крупные габариты и используются для обогрева домов большой площади.
2. Настенные. Навешиваются на стены, от которых для этого потребуется соответствующая прочность, учитывая вес котла. Служат для отопительных систем небольших домов (до 200 кв. м., некоторые источники указывают более высокие значения — до 350 кв. м.).

По количеству контуров:

1. Одноконтурные. Служат только для обслуживания одной линии отопления.
2. Двухконтурные. Работают одновременно как источник питания для отопительной системы и для нагрева горячей воды для бытовых нужд. При этом обычно работать одновременно в обоих режимах устройство не может, когда идет нагрев ГВС, происходит отключение отопления.

По материалу теплообменника:

1. Сталь. Наиболее простой и относительно дешевый материал. Имеет довольно средние показатели по долговечности службы, поскольку быстро наступает температурная усталость металла и появляются трещины. Кроме того, материал подвержен коррозии, хоть производители и предпринимают попытки нейтрализовать ее действие при помощи нанесения различных покрытий.
2. Нержавеющая сталь. Довольно дорогой вариант, реже встречающийся в продаже. Имеет неплохие показатели, сочетает в себе все наилучшие свойства чугунных и стальных устройств.
3. Чугун. Высокая устойчивость к коррозии, прочность и долговечность — определяющие качества устройства. Тем не менее необходимо тщательно следить за равномерностью нагрева, иначе материал с разной температурой соседних участков может треснуть. Кроме того, минусом является обычная хрупкость чугуна.
4. Медь. В основном этот вариант реализован в настенных котлах. Стойкость к коррозии, небольшой вес, малая инерция котла, дающая возможность быстрого и гибкого регулирования режима работы.

По типу камеры сгорания (топки):

Открытая. Горение происходит с использованием воздуха, поступающего извне по специальным каналам — естественной тяги. Устройство с таким типом топки нуждается в свободном доступе воздуха и отдельном помещении. Стоимость такого котла намного ниже, чем у образцов с закрытой топкой.

Закрытая (турбированный котел). Более дорогие и удобные типы котлов

Могут быть использованы без размещения в отдельном помещении, что важно для каркасных домов, где площадь не так велика.

Для удаления дыма используется вертикальный дымоход, хотя возможен и горизонтальный метод с использованием вентилятора, который заодно и подает свежий воздух, необходимый для горения.

Внимание! Принудительный поток воздуха для более интенсивного горения — турбирование — является одной из функций всех новых моделей газовых котлов

Трубопроводы тёплого пола

Водяные тёплые полы представляют собой систему трубопроводов с горячей водой, помещённую в массив полов. Трубы изготавливают из различных материалов. Рассмотрим основные виды труб для тёплых полов:

• сшитый полиэтилен;
• металлопластик;
• полипропилен;
• медный трубопровод.

Сшитый полиэтилен

За счёт этого создаётся высокопрочный материал, выдерживающий температурные перепады и высокое давление горячей воды.

Стандартный диаметр труб для тёплых полов составляет 16 мм. Соединяют трубы между собой специальными фитингами. Для этого на концы соединяемых труб надевают втулки, одна из которых с внешней резьбой, а вторая имеет внутреннюю нарезку резьбы. Специальным инструментом диаметр конца трубы расширяют внутри одетой втулки. В результате свинчивания фитингов получают абсолютно герметичный стык. Трубы подвергаются сгибу под углом 90 градусов, не теряя своей формы.

Если вы решили самостоятельно сделать отопление полов из труб сшитого полиэтилена, то вы должны знать, что без специального инструмента это сделать будет невозможно.

Приобретать профессиональный набор инструментов нецелесообразно из-за его высокой стоимости. Лучший выход – это взять у профессионалов инструмент в аренду.

Трубы из металлопластика

Структура металлопластика представляет собой слоёный пирог. Верхний и нижний полиэтиленовые слои соединены проклеенной сеткой из алюминия. Наружная оболочка обладает высокой прочностью и стойкостью к воздействию агрессивной среды. Алюминиевая арматурная сетка укрепляет форму шланга и обеспечивает длительный срок службы изделия.

Внутреннее устройство трубы

Чем удобен металлопластик, так это своей гибкостью. Гибкость шлангов необходима при особо сложной конфигурации укладки труб в плане.

Полипропиленовые трубопроводы

Сопряжение полипропиленовых труб в редких случаях выполняют на фитингах. В основном трубы сваривают. Для этого используют специальное паяльное устройство. Концы труб помещают внутрь аппарата, где они нагреваются до температуры плавления. Затем механизмом паяльника концы сжимают. Сварочный комплект снабжён насадками, предназначенными для труб различного диаметра. Для тёплых полов используют насадки диаметром 16 мм.

Обращение с паяльным аппаратом довольно простое. Сформировать отопление полов из полипропиленовых труб с помощью сварки может практически каждый желающий.

Недостатком таких трубопроводов является то, что изгибают их только в нагретом состоянии.

Полипропиленовые трубы – одни из самых дешёвых конструкций тёплого пола.

Медные трубы

Однако это компенсируется массой положительных качеств:

1. Высокая теплопроводность.
2. Гибкость.
3. Лёгкость в монтаже фитинговых соединений.
4. Неограниченный срок службы.
5. Невосприимчивость коррозии.
6. Отторжение внутренних отложений из горячей воды.

Как делать

Первый шаг к тому, чтобы сделать теплый пол в квартире (от центрального отопления или от котла — без разницы), — это прорисовка проекта. Переносите на бумагу план помещений, указываете размеры комнат и расположение стояков. Возле стояков, от которых будет запитыватьсял, нужно найти место для размещения коллекторного узла. Это устройство, к которому подключаются с одной стороны вход/выход централизованной системы отопления, а с другой трубы, расположенные в полу. Коллектор также содержит устройство контроля температуры теплоносителя, и иногда вентили/клапана для регулировки температуры в каждом контуре.

Схема подключения коллекторного узла

Особенность теплого пола от отопления в том, что горячую воду с подачи нужно смешивать с холодной, которая забирается с обратного трубопровода. Потому такой узел иногда называют смесительным. Пусть не всегда, но в стояке подачи бывает температура 95 о С и даже выше. Представьте свои ощущения, если вода с такой температурой будет греть ваш пол. Африка отдыхает. Вот для этого и нужен узел контроля температуры теплоносителя, который при необходимости добавляет прохладную воду.

Скорость движения воды в системе теплого пола должна находится в пределах 0,2-1,0м/с. Для того чтобы обеспечить такую скорость, в схеме обязателен циркуляционный насос (без него система неэффективна).

Коллекторный узел в сборе

Затем нужно определиться с типом трубы, которую будете использовать. До недавнего времени вариантов было всего два: металлопластиковые или сшитый полиэтилен. Сегодня есть третий, который на первый взгляд и недостатков не имеет: гофрированная нержавейка. Гибкий, надежный, недорогой (намного дешевле МП), длительный срок эксплуатации, отличные характеристики, да еще и поделок нет. Не материал, а сказка. Из недостатков — только большее сопротивление водяному потоку за счет ребристой поверхности. И то, это не доказанный факт, а предположение. В общем, примите к сведению, что есть еще и такой материал. Более подробно о гофрированной нержавейке читайте тут.

После того, как определились с видом труб, решаете, каким способом их будете укладывать: «змейкой» или «улиткой». «Змейка» проще в укладке, «улитка» не дает эффекта зебры — чередования теплых и холодных зон. Затем нужно выбрать диаметр и узнать длину труб. Для водяного пола в квартире особого смысла проводить теплотехнический расчет нет — все используют трубу 16мм. Вряд ли в результате расчета у вас получится что-то другое. Длину прикинуть можно по норме: 4-5 метров трубы на м 2 площади. Вот теперь можно приступать к изготовлению.

План укладки труб нужно продумать заранее: с наскока если и получится, то только змейка, да и то в небольшом помещении, где будут располагаться два-три контура. Длина одного контура — не более 30 метров. Каждый должен выходить и заходить на коллекторный узел.

Схема укладки теплого пола «улитка»

Способы соединения и особенности монтажа

Рассмотрев, какие бывают котлы, можно прийти к выводу, что для подключения теплого водяного пола больше всего подойдут газовые варианты. В основном, система отопления подсоединяется к настенному газовому котлу.

Если вы хотите подключить систему отопления своими руками, то вам понадобятся:

• рулетка;
• уровень;
• ключи;
• отвертки;
• перфаратор;
• труборез и другие инструменты, которые помогут в процессе работы.

При монтаже теплого водяного пола самое главное – это укладка трубопровода. Перед этим нужно выровнять основание с помощью стяжек, которые защищают трубу с горячей водой от разных повреждений. В состав входит песчано-цементный раствор, после застывания которого образуется твердая корка, защищающая трубу. Также труба исполняет функцию батареи с большой площадью рассеивания. Для утепления лучше всего подойдет керамзит. Сверху нужно положить гидроизолирующуюся пленку, а также отражатель

Отражающий материал отсекает нагревательный контур от плиты перекрытия и того пространства, которое находится под ней. Он должен быть высокого качества, чтобы тепло шло в пол и нагревало воздух в комнате, а не наоборот. Трубы укладываются в виде спиралей прямо на отражатель. Врезка, в этом случае, происходит от уже существующей сети, которая обслуживается одним котлом.

Существует два варианта крепления труб:

• Первый – с помощью арматурной сетки, к которой трубы прикрепляются проволокой.
• Второй – с помощью крепежных лент и специальных клипс, которые можно приобрести в специализированных магазинах.

Длина трубопровода не должна превышать 80-90 см. Трубопровод длиной от одного метра не подходит для монтажа такой конструкции. Если этого не хватит, придется добавить новый контур, при этом надо учесть то, что они должны быть одинаковыми.

Следующий этап – закрепление трубопровода в подающий коллектор. Сразу после этого можно укладывать контур. Его надо укладывать целым куском, чтобы избежать протечки. Технология монтажа теплых полов включает проверку всей системы. Этот этап заключается в том, что горячая вода, под давлением, подается в трубопровод. Проверка длится приблизительно два часа. Если все в порядке, томожно укладывать стяжку. Дальше проводится монтаж котла. Для этого нужно разрешение от газовой и пожарной служб.

Потом можно подсоединить все трубы к патрубкам гайками или муфтами. Обвязка у котла делается только металлическими трубами. После устанавливают расширительный бак, регулирующий давление в контуре. Затем следует установка коллектора – двух элементов трубы, которые расположены один под другим. Количество патрубков должно совпадать с количеством контуров. Соединение нижнего и верхнего отрезка труб делается с помощью байпаса. На верхнем отрезке трубы устанавливается манометр и воздухоотводчик, а на нижнем – кран для слива воды из трубопровода.

Насос для теплых полов можно установить в любом месте, а термостат – в точке, которая не подвергается сквознякам. Проверив еще раз, правильно ли подключена автоматика, можно делать первое подключение водяного пола. Для этого заполняются водой все контуры, и спускается воздух. Нужно проверить, как работают краны и клапаны, а также герметичны ли соединения. Для этого делается несколько проверок контроля давления с интервалом от одного до двух часов. За это время разрешается снижения давления лишь на 20 килопаскалей. Если все в порядке, значит, вы самостоятельно справились с такой трудоемкой работой.

Достоинства теплых полов от газового котла

Используя в качестве отопительного оборудования теплых полов газовые котлы, вы получаете ряд преимуществ:

• удобство в эксплуатации;
• возможность использования в квартире;
• невысокая стоимость топлива;
• автоматизированное управление;
• возможность монтажа собственными силами;
• эффективность работы при температуре теплоносителя до 45 градусов.

Если рассмотреть особенности конструкции газовых котлов, можно еще выделить плюсы использования для каждого. Существует две технологических разновидности газовых котлов:

1. Конвекционный – простое и соответственно дешевое устройство. Состоит из одного теплообменника, нагревается за счет тепла, полученного при горении газа. Имеет небольшие размеры, низкую стоимость, легко в использовании.
2. Конденсаторный – состоит из двух теплообменников, за счет чего увеличивается КПД котла на 15% и, как следствие, снижается потребление топлива. Второй теплообменник, который называют экономайзер, нагревает теплоноситель еще до его входа в котел за счет тепловой энергии, полученной от дымовых газов. Имеет те же достоинства, плюс увеличенный КПД.

По сути это одна и та же конструкция, но конденсационный товар является улучшенной, модернизированной версией конвекционного.

На какие нюансы стоит обратить внимание

К основным отличиям можно причислить температурный режим теплоносителя, рабочая температура которого колеблется от 32°С до 39°С. При этом в радиаторных устройствах этот показатель составляет порядка 82°С

Если учитывать основной способ обогрева поверхности теплого пола и способ обустройства, то следует обратить внимание на такие важные нюансы:

1. При использовании керамогранита или плитки в качестве напольного покрытия, понадобится стяжка, слой которой будет достигать 5,5 см. В этом случае шаг между устанавливаемыми трубами должен составлять 10-15 см.
2. Перед укладкой финишного покрытия делается очень тонкий слой стяжки (не более нескольких сантиметров). При этом для ее усиления используется армированная сетка, монтаж которой производится поверх труб.
3. Снижает тепловую отдачу под ламинатом используемый слой утеплителя, поэтому использование, в этом случае, не рекомендуется.
4. Фитинги используются для подключения и закрепления контуров пола к коллекторам, в независимости от выбранного способа и схемы монтажа устройства.

После окончания всех требуемых работ следует запустить устройство обогрева теплых полов не менее чем на двое суток. Только так можно своевременно выявить неисправность и проверить общую работоспособность устройства после монтажа.

Схема коллектора

Шкаф должен располагаться в помещении, пространство которого обеспечивает свободный доступ для подающих и обратных труб. К концам этих элементов присоединяются боковые выходы коллектора на подачу отопительной жидкости и ее получение. Нелишним будет перед выполнением последнего пункта установить защитные запорные вентили и регуляторы температуры в системе.

Для упрощения всей этой процедуры многие изготовители стали выпускать готовые , включающие в свой состав не только описанные выше элементы, но и запорные краны на все выводы труб теплых полов и радиаторов, предусматривающих отключение некоторых контуров системы, когда основная ее часть остается включенной.

Вентили, концы труб и коллектор соединяются при помощи компрессионных переходников – фитингов, имеющих абсолютно разные входные и выходные размеры в зависимости от предпочтений потребителя. Нередко выводные трубы теплого пола соединяются с коллектором посредством соединителей, включающих в свой состав опорную втулку, кольцо с зажимом и латунную гайку. Самое простое подключение состоит из простых зажимов с запирающими вентилями. Трубы подачи и обратного получения присоединяются к коллектору, а он, в свою очередь, прикрепляется к выводам теплоносителей пола.

Названная схема является наиболее простой и не сможет полностью обеспечить надлежащий контроль над всей отопительной системой, поскольку она полностью зависит от типа котла (единственное – запорный вентиль можно немного прикрыть, чтобы слегка уменьшить подачу отопительной массы).

Смесь для заливки стяжки

Заливка пола или стяжка — процедура, требующая большой внимательности и аккуратности. Избежать растрескивания пола при высыхании и в ходе функционирования системы можно, тщательно соблюдая температурный режим и строго следуя инструкции по приготовлению растворов.

Для заливки применяют готовые самовыравнивающиеся смеси для теплого пола или самостоятельно замешанные на бетонной основе.

В первом случае смеси изготавливаются на основе гипса, требуют разведения водой до консистенции сметаны. Срок сушки пола в таком случае составляет от 3 до 5 дней. В этот период рекомендуется минимизировать влажность воздуха.

От применения данных растворов для стяжки пола в помещениях, постоянно подвергающегося воздействию воды (ванная, погреб) лучше воздержаться.

Самодельные смеси изготавливаются на основе цемента. Рекомендуемая марка — М300 и выше. Состав смесь имеет следующий:

1. Цемент — 1 часть.
2. Песок мелкозернистый — 4 части.
3. Вода. Добавление воды производится до тех пор, пока смесь не приобретет консистенцию теста. При внесении воды необходимо постоянное перемешивание.
4. Пластификатор. Он облегчает проведение стяжки, вносится в концентрациях, рекомендуемых производителем, в пределах от 1 до 10% от объема. Критерием правильной консистенции смеси является возможность лепить из нее комки, которые не рассыпаются и не растекаются. Если пластичность состава не достаточна — шарик трескается, значит, жидкости в смеси мало. Если смесь слишком жидкая — необходимо добавление песка с цементом.

Перед заливкой периметр помещения обтягивают демпферной лентой, которая служит для шумоизоляции, предотвращения растрескивания пола при нагревании.

Трубы и кабеля закрепляют жесткими хомутами.

Стяжка производится при температуре воздуха от 5° до 30° (ряд профессиональных смесей допускают укладку при более низких температурах, они имеют особую маркировку).

Максимальная площадь для единовременной заливки — 30 кв м. Большие пространства лучше разделить на участки. В местах деления поверхности на участки на трубы надеваются защитные гофрированные шланги.

Срок годности готового раствора составляет 1 час, по истечению которого использовать его нельзя.

Заливку одного участка производят оперативно и в один прием.

Сразу после процедуры смесь стоит проколоть в нескольких местах шилом или тонкой спицей, чтобы обеспечить выход пузырьков воздуха. Для этих же целей и дополнительного выравнивания применяют игольчатый валик или жесткую щетку. Игла должна быть длиннее толщины слоя раствора.

Сушка самодельных смесей происходит в течение 20-30 дней и имеет ряд особенностей:

1. Недопустимы резкие перепады температуры в помещении, воздействие прямых солнечных лучей. Это чревато неравномерным высыханием и последующей деформацией.

Поверхность пола лучше накрыть полиэтиленовой пленкой и периодически (раз в несколько дней) смачивать жидкостью.

После высыхания рекомендуется включить систему отопления на несколько часов в режиме умеренной подачи тепла.

Рекомендуемая влажность воздуха — 60-85%.

Перед укладкой плитки, линолеума, паркета или деревянного настила обогрев необходимо выключить.

При использовании материалов, склонных к растрескиванию и набуханию влажность воздуха необходимо понизить до 65%.

Плитка укладывается на плиточный клей, ковролин, линолеум и ламинат непосредственно на стяжку.

Самостоятельный монтаж теплого водяного пола возможен только при наличии достаточного количества времени, аккуратного и четкого соблюдения всех инструкций и правил.

Предлагаем посмотреть видео, подробно рассказывающее о монтаже водяных теплых полов:

Плюсы и минусы

Теплый пол водяной своими руками имеет хорошие и плохие стороны. До того, как сделать теплый пол в частном доме, нужно учесть их все.

В чем плюсы водяного отопления:

• Подобная система обеспечивает комфортные тепловые условия. Тепло поднимается снизу вверх. Это прогревает все помещение. Особенно это актуально в частных домах с высокими потолками.
• Когда ноги находятся в тепле, понижение температуры окружающего воздуха незаметно находящимся в помещении людям.
• Поскольку теплый пол от отопления – низкотемпературный обогреватель, он не сушит воздух.
• В роли обогревателя используется вода температурой гораздо ниже, чем нужно радиаторам. Применение такой системы для отопления в частном доме хорошо совмещается с конденсационными котлами или тепловыми насосами.
• Существует возможность отключения части контуров от системы.
• Нагретый бетон долго сохраняет температуру и в помещении поддерживается стабильный тепловой режим. Это хорошо работает при использовании твердотопливных котлов.
• Вся укладка водяного теплого пола спрятана в полу и не нарушает общую картину комнаты.

Все элементы пола входят в напольное покрытие

Однако существует и ряд недостатков, на которые следует обратить внимание, устраивая водяные теплые полы в частном доме:

• Требуется качественное выполнение всех этапов монтажа до того, как залить теплый пол. Исправление ошибок или неисправностей по окончании работы – дело материально затратное, а иногда и невозможное.
• Теплый водяной пол в квартире может быть сделан только с разрешения соответствующих органов правления.
• Медленная и незначительная регулировка теплого водяного пола. Используя отопительный котел, можно настроить теплый пол на небольшой диапазон, в квартире с центральным отоплением нельзя регулировать вовсе.
• Не всякие покрытия совмещаются с теплыми поломи. На них не рекомендуется устанавливать громоздкую мебель или стелить ковры.
• Толщина теплого пола около 10 см. Это необходимо учитывать при проектировке комнаты в целом.
• Утепление межэтажных перекрытий увеличивает нагрузку на балки.
• Установка циркуляционных насосов и терморегуляторов обязательна.
• Устройство таких полов довольно недешево.

Взвешивая все за и против, нельзя сказать, что сделать теплые полы, – это повысить комфорт за небольшую доплату. Хотя многие мастера могут сделать водяной теплый пол в доме своими руками. Выполняя ряд важных правил, можно добиться положительных результатов.

При обустройстве водяного пола пригодится терпение

Однотрубная разводка и подключение к ней

Когда в системе находится всего одна труба, по которой течет теплоноситель, она называется однотрубной или «ленинградкой». Раньше таким манером подключали все дома, но сейчас разработаны более эффективные рабочие схемы.

Однотрубная разводка

Для «ленинградки» характерна безотказная работа и высокая надежность. Главный ее недостаток – это падение температуры по ходу движения теплоносителя. Первые радиаторы намного горячее последних. Температуры для отдаленных от котла комнат может не хватать. Если к такой разводке подключить контур теплого пола, температура упадет еще сильнее, плюс возрастет гидравлическое сопротивления, что потребует установки дополнительного насоса.

Бухта трубы для теплого пола

Чтобы более-менее сбалансировать такую систему, вам потребуется соблюсти следующие требования.

1. Чтобы температура на радиаторах не падала, врезку нужно сделать на обратном участке магистрали, после всех батарей.
2. Использовать для этого нужно трубу DN
3. Такое подключение допускается лишь к контуру, в котором не более 5-ти радиаторов.
4. Чтобы поддерживать температуру пола на одном уровне нужно включить в систему трехходовой смесительный клапан.
5. Этот клапан устроен таким образом, что постоянно подмешивает к остывшей воде горячую, сохраняя температуру на одном уровне.
6. Вместе с ним в контур нужно включить насос для принудительно циркуляции. За счет него вода будет двигаться, даже когда клапан полностью перекрывается.

Трехходовой клапан для смешения теплоносителя

Как не колдуй, а результат всегда будет в чем-то отрицательным, если не делать изначально все как положено. Эта система тоже используется редко, так как стабильной ее работу назвать не получится. Работающий насос создает некоторое давление внутри контура, чтобы заставить теплоноситель течь в нужном направлении. При открытии клапана это давление передается и на радиаторы, создавая дополнительное гидравлическое сопротивление. Это вызывает разбалансировку радиаторов и меняет расход воды.

Когда отопление работает в таком режиме, нередко случаются аварии. Поэтому перед подключением задумайтесь, может дешевле будет протянуть трассу нормально от котла, через смесительный узел.

Виды подключения теплого пола к системе отопления

Комбинированное отопление радиаторы плюс теплый пол может быть единственным возможным способом достижения комфортных условий в помещении. Но по ряду причин невозможно теплый водяной пол, подключить простой «врезкой» в стояк или трубы отопления, обеспечив таким образом подачу горячей воды и ее возвращение в систему (обратку).

Основными из них являются:

• самостоятельная циркуляция воды в тонких и протяженных трубах невозможна, а, значит, для подключения к отоплению необходим насос;
• для согласования давления в системе, необходимо устройство его сглаживания, предотвращающее эффект гидроудара;
• необходимо удалять из системы воздух;
• фильтрация воды, особенно актуальная в системах центрального отопления, подразумевает наличие грязеуловителей;
• наличие смесителя, обусловлено необходимостью перемешивать воду из подачи и обратки в определенных пропорциях для достижения требуемой температуры в контуре теплого пола (понижение температуры воды относительно отопительной системы);
• приборы для регулировки и учета (для ЖКХ) объективно необходимы.

Из-за этих факторов схема подключения теплого пола к системе отопления значительно усложняется.

Виды (схемы) подключения водяных теплых полов в случае автономного домашнего отопления или при получении разрешения от ЖКХ, предполагающие врезку непосредственно в трубы системы, представлены на рисунке.

Схема подключения водяного теплого пола к системе отопления

Наиболее простая, а, соответственно, недорогая схема подключения теплого пола к котлу «а» работает с использованием двухходового краника, связанного с термостатом. Теплота регулируется путем уменьшения или увеличения потока вентилями-регуляторами (3 и 4). Перепускной клапан 8 служит для выравнивания давления.

Схема «б» в принципе аналогична первой, с тем лишь исключением, что коллекторы связаны напрямую перемычкой 8 совместно с клапаном, запирающим подачу при превышении давлением допустимого значения.

Высокую надежность и простоту сочетает в себе схема «в». Здесь на обратке устанавливается трехходовый кран (11), который перенаправляет охлажденную воду на участок подачи.

Более совершенная, нежели предыдущая, схема «г» отличается более чувствительной регулировкой температуры. Это объясняется наличием на трубе подачи трехходового смесителя (9), который перемешивает воду до попадания ее в циркуляционный насос (1).

Нет предела совершенству. Справедливость высказывания подтверждает схема «д». В ней применен четырехходовый клапанный смеситель, который может управляться вручную и при помощи сервопривода, реагирующего на сигналы, поступающие от блока термостата.

Схема «е» описывает оптимальное подключение теплого пола в квартире к системе центрального отопления через теплообменник (14). Здесь подразумевается наличие соответствующего разрешения для выполнения данной процедуры, а также воздухоотводника, манометра, клапана избыточного давления и расширительного бака (13). Эти элементы составляют группу безопасности (12) при подключении теплого пола от батареи.

Собранный насосно-смесительный узел, обеспечивающий включение и управление теплого водяного пола, должен выглядеть примерно так, как показано на рисунке:

Насосно-смесительный узел

Запуск и эксплуатация

Как установить смесительный узел для теплого пола своими руками

После подсоединения всех элементов проверяется уровень и герметичность системы: включается отопительное оборудование и внутрь поступает горячий теплоноситель, под давлением выше рабочего (до 0,6 МПа). Первичный процесс проверки длится около получаса, без снижения параметров. Затем в течение 2 часов напор увеличивается до 1 МПа на тех же условиях стабильности температуры и давления.

Если система выдержала, то можно приступать к заливке цементной стяжки, причем высыхать она должна естественным путем. При вводе водяного теплого пола в эксплуатацию полный прогрев происходит в течение нескольких дней.

Советы и рекомендации

При проходе разводки сквозь стену или другую строительную конструкцию предусматривается защита от механических повреждений, для этого используется гофрированный пешель. Вообще, гибкие трубы требуют аккуратности при подключении их к системе отопления типа «теплый пол», особенно полиэтиленовые

Их осторожно раскладывают по схеме, проверяя на наличие повреждений: трещин, деформированных (побелевших) заломов, прогибов. Гибкие отопительные коммуникации не снимаются витками с бухты, а последовательно разматываются

При укладке изгибов придерживаются радиуса петли в 5 диаметров трубы, а при монтаже креплений петли туго не затягивают.

Дополнительный способ экономии — сборка схемы без насоса, с установкой трехходового клапана-регулятора (самостоятельно смешивает два разных потока в 1 общий). Если водяной пол подключается не к котлу, а к централизованному отоплению, то использовать теплоноситель напрямую нельзя из-за высокого давления (в 8–12 раз больше, чем требует инструкция укладки). Это связано с риском прорыва гибкой магистрали. Максимальный эффект от работы котла достигается при одновременной эксплуатации как теплого пола, так и радиаторов (их подсоединение не отличается от обычного).

Рекомендуемая толщина верхней стяжки — не менее 30–60 мм. В противном случае возрастает риск повреждения труб в водяном полу. Хорошо показала себя практика добавления в раствор пластификаторов. Если в качестве напольного покрытия используется плитка, то заливается верхний слой цемента средней толщины (до 50 мм), а шаг в схеме разводки сокращается до 10 см. Нежелательно класть подложку под ламинат, это ухудшает показатели теплоотдачи.

Распространенные ошибки при монтаже и подключении теплого пола:

1. Засыпка сухого керамзита поверх трубопровода (увеличивается риск повреждения гибких нагревательных участков).
2. Отсутствие ровного основания, нижней теплоизоляции, или слишком тонкий ее слой. Это приводит к снижению КПД всей системы отопления.
3. Использование обычных металлических труб. Даже на ровных распределительных участках нет смысла укладывать в пол материал, подвергающийся коррозии.
4. Отклонение от схемы, подключение нагревательного контура с площадью более 20 м2 или нарушение шага. Приводит к появлению на полу «холодных зон» и необоснованному расходу энергоносителей.
5. Ранний запуск системы, поспешная заливка теплоносителя под давлением выше рабочего, сушка в условиях нагрева (способствуют нарушению целостности пола и тепловой деформации).
6. Ненадежный крепеж краевой ленты (возможны тепловые потери).

Процесс монтажа

Весь монтаж водяного теплого пола в частном доме состоит из нескольких основных процессов. Выполняя каждый правильно, умельцы получают в награду теплые водяные полы в частном доме, работающие надежно до 50 лет.

Вся работа состоит из:

• проектировки;
• утепления;
• укладки труб;
• стяжки готовых полов.

Каждая часть имеет свои подводные камни. С ними нужно познакомиться поближе.

Создание проекта

Выполняя монтаж водяного теплого пола своими руками, следует правильно рассчитать мощность котла. При нехватке мощности будет недостаточно прогреваться вода, что отразится на качестве отопления. Мощность обычно берется больше на 15-20% от суммарных потребляемых мощностей.

Каждый водный трубопровод выполняется цельной трубой. Для расчета длины необходимо сначала на бумаге выполнить чертеж всех контуров. Обозначается их схема прокладывания и место крепления коллектора.

Правильно составленная схема поможет при монтаже и расчете оборудования и комплектующих

Утепление водяного отопления

Чтобы тепло грело дом, а не землю или потолки в соседней квартире, применяют различный утеплитель для теплого пола, который укладывается на подготовленное ровное основание. Перепады по высоте не могут быть выше 5 мм. Система будет греть неправильно и недолго.

Утеплитель для водяного теплого пола бывает из различных материалов. Применение должно быть обоснованно местом, температурой окружающей среды и видом основания.

Наибольшей популярностью пользуются следующие утеплители:

Пенополистирол. Применяется при утеплении первых этажей на грунте или холодном подвале. Этот утеплитель под теплый пол имеет высокую плотность. Выпускается различной толщины. Чем больше нужна теплоизоляция, тем толще используются плиты.

Пенополистирол – плотный и теплоустойчивый материалМинеральная вата применяется совместно с деревянными покрытиями

Профильная теплоизоляция – наиболее современный утеплитель для теплого водяного пола. Представляет собой экструдированный пенополистирол с ламинированным покрытием и пазами или бобышками, помогающими последующей укладке труб. Единственный минус теплоизолятора – его цена.

Теплоизоляция для водяного теплого пола выпускается в виде плит. Их укладка обычно не занимает много сил или времени. Все швы или стыки необходимо проклеить фольгированным скотчем для избегания попадания в них влаги и уменьшения теплопотерь.

Каждая составляющая пирога теплого пола имеет важное значение

Сверху утеплителя кладется гидроизоляционный слой для защиты его от воздействия влаги или агрессивной среды (бетон, цемент). Рекомендуется также покрыть утеплитель фольгированным слоем для лучшего отражения и распределения тепла. На практике это работает только для деревянных наборных полов. При заливке бетоном это просто лишняя трата денег. При использовании профильных плит все эти действия опускаются.

Укладка труб

Может быть интересно

Для монтажа водяного отопления используют медные, металлопластиковые и полипропиленовые трубы диаметром 15-20 мм. Диаметр трубы зависит от величины помещения и погоды в данном регионе.

Для монтажа используют две схемы укладки труб водяного отопления:

• Схема змейка. Это когда труба равномерной змейкой раскладывается по всей поверхности помещения. При такой раскладке вначале получается горячая вода, затем она постепенно остывает, и охлажденная возвращается в обрат. Рекомендуется использовать в санитарных помещениях (ванна, туалет), коридорах и маленьких комнатах, где протяженность контура невелика.
• Схема улитка. Для больших помещений рекомендуется раскладывать трубы спиралью, начиная с середины. Получается чередование труб различной температуры. Тепло распределяется равномерно. Самую горячую трубу располагают вдоль наружной стены для компенсации наружного холода.

Теплые полы водяные монтажные в виде схемы укладки трубопроводов

Прокладка каждого контура выполняется цельной трубой. Все изгибы делаются плавными. Расстояние между трубами теплого пола – 7-20 см. От стены интервал составляет – 5-7 см.

Коллекторный распределительный узел

Коллекторный узел – сложное техническое устройство. Разная комплектация узла зависит от количества контуров. Система коллекторов оснащена терморегуляторами. Устройства регулируют нагрев теплоносителей в каждом контуре отдельно:

№	Расположение контуров тёплого пола	Средняя температура °С
1	Жилые помещения	26
2	Кухня, ванная комната	31
3	Нежилые помещения	25
4	Детская комната	27

Можно собрать тёплый пол своими руками, а вот монтаж и настройку коллекторного узла должен выполнять только квалифицированный сантехник.
