Мелкозаглубленный ленточный фундамент — расчёт и устройство.
Мелкозаглубленный ленточный фундамент по СНИПам. Мелкозаглубленный ленточный фундамент (далее МЗЛФ) — это один из видов ленточных фундаментов, который характеризуется небольшим заглублением, значительно меньшим глубины промерзания грунта, и относительно не большим расходом бетонной смеси. В данной статье рассмотрены основные преимущества и недостатки МЗЛФ, наиболее частые ошибки при их сооружении, упрощённая методика расчёта подходящая частным застройщикам (не профессионалам), рекомендации по устройству фундамента своими руками. Основными достоинствами МЗЛФ являются:
— экономичность — расход бетона значительно ниже, чем при строительстве обычного ленточного фундамента. Именно этот фактор чаще всего определяет выбор данной технологии при малоэтажном строительстве;
— сниженные трудозатраты — меньший объём земляных работ, меньший объём приготавливаемого бетона (особенно это важно, когда нет возможности произвести заливку готовой смеси с миксера);
— меньшие касательные силы морозного пучения, обусловленные уменьшенной площадью боковой поверхности фундамента.
Однако при строительстве МЗЛФ необходимо строго соблюдать технологию, легкомысленное отношение к процессу может привести к появлению трещин, и тогда все вышеперечисленные достоинства, как говорится, вылетят в трубу.
Самые распространённые ошибки, совершаемые при устройстве МЗЛФ:
1) выбор основных рабочих размеров фундамента вообще без какого-либо (даже самого упрощённого) расчёта;

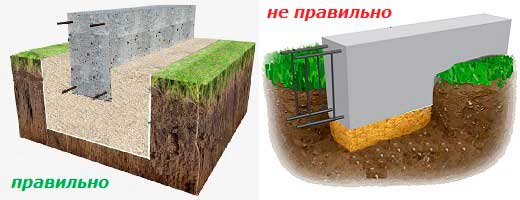

2) заливка фундамента непосредственно в землю без выполнения обсыпки непучинистым материалом (песком). По рис. 1 (справа) можно сказать, что в зимнее время года грунт будет примерзать к бетону и, поднимаясь, тащить ленту кверху, т.е. на фундамент будут действовать касательные силы морозного пучения. Особенно это опасно, если МЗЛФ не утеплён и не обустроена качественная отмостка;

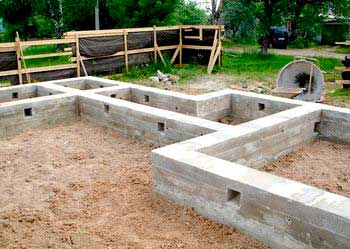

Мелкозаглубленный ленточный фундамент для дома по СНИП.
3) неправильное армирование фундамента — выбор диаметра арматуры и числа стержней на своё усмотрение;
4) Оставление МЗЛФ не нагруженным на зиму — рекомендуется весь цикл работ (сооружение фундамента, возведение стен, утепление фундамента и обустройство отмостки) выполнять за один строительный сезон до наступления сильных морозов.
Расчёт мелкозаглубленного ленточного фундамента.
Расчёт МЗЛФ, как и любого другого фундамента, основывается, во-первых, на значении нагрузки от веса самого дома и, во-вторых, на расчётном сопротивлении грунта. Т.е. грунт должен выдерживать вес дома, передаваемый на него через фундамент. Обратите внимание, что именно грунт держит на себе массу дома, а не фундамент, как некоторые полагают.
Читайте также:
Если рассчитать вес дома при желании обычный частный застройщик ещё сможет (например, при помощи нашего онлайн-калькулятора расположенного здесь… ), то определить расчётное сопротивление грунта на своём участке самостоятельно не представляется возможным. Данная характеристика рассчитывается профильными организациями в специализированных лабораториях после проведения геолого-геодезических изысканий. Всем известно, что процедура эта не бесплатная. В основном прибегают к ней архитекторы, делающие проект дома, они же потом на основании полученных данных рассчитывают фундамент.
В связи с этим приводить в рамках данной статьи формулы для расчёта размеров МЗЛФ смысла нет. Мы рассмотрим случай, когда застройщик ведёт строительство своими силами, когда он не проводит геолого-геодезические изыскания и не может точно знать расчётное сопротивление грунта на своём участке. В такой ситуации размеры и конструкцию МЗЛФ можно выбрать по приведённым ниже таблицам.
Характеристики фундамента определяются в зависимости от материала стен и перекрытий дома и его этажности, а также от степени пучинистости грунта. Как можно определить последнюю описано здесь…
I. МЗЛФ на средне- и сильнопучинистых грунтах.

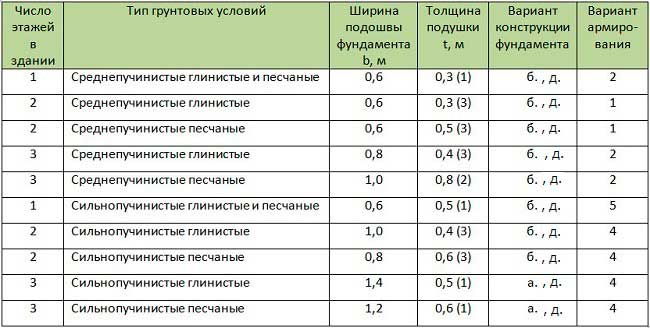

Таблица 1:Отапливаемые здания со стенами из облегчённой кирпичной кладки или из газобетона (пенобетона) и с железобетонными перекрытиями.
Таблица 1. Мелкозаглубленного ленточного фундамента по СНИП.
— цифра в скобках указывает материал подушки: 1 — песок средней крупности, 2 — песок крупный, 3 — смесь песка (40%) с щебнем (60%);
— данную таблицу можно использовать и для домов с деревянными перекрытиями, запас прочности будет ещё больше;
— варианты конструкций фундаментов и варианты армирования смотрите ниже.

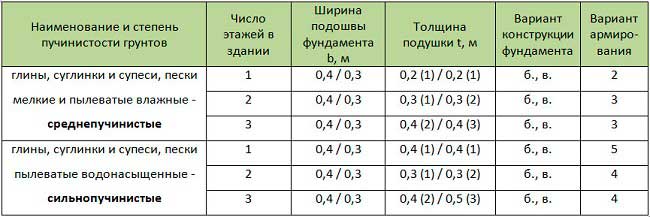

Таблица 2: Отапливаемые здания со стенами из утеплённых деревянных панелей (каркасные дома), брёвен и бруса с деревянными перекрытиями.
-
Читайте также:
Таблица 2. Мелкозаглубленного ленточного фундамента по СНИП.
— цифры в скобках обозначают тоже, что и в таблице 1;
— над чертой значения для стен из утеплённых деревянных панелей, под чертой — для бревенчатых и брусовых стен.
Таблица 3: Незаглубленные фундаменты неотапливаемых бревенчатых и брусовых построек с деревянными перекрытиями.
Таблица 3. Мелкозаглубленного ленточного фундамента по СНИП.
— над чертой значения для бревенчатых стен, под чертой — для стен из бруса.

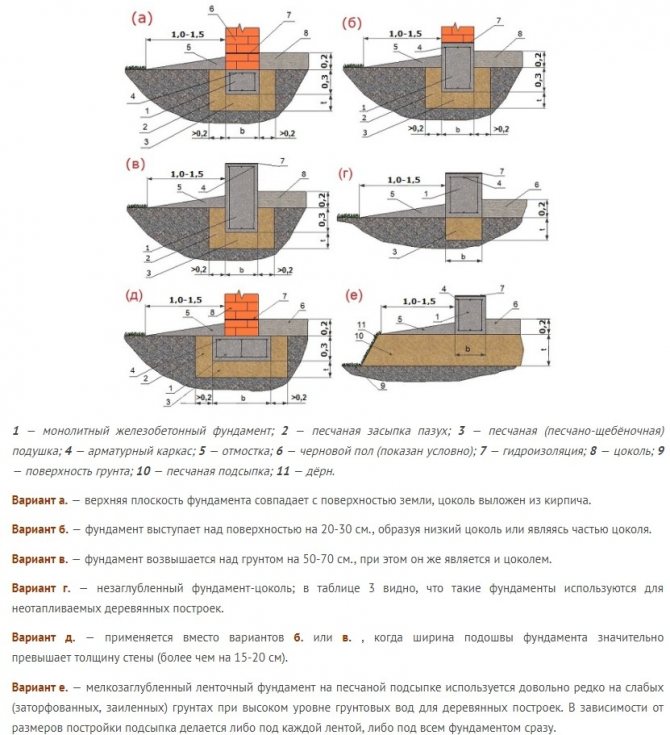

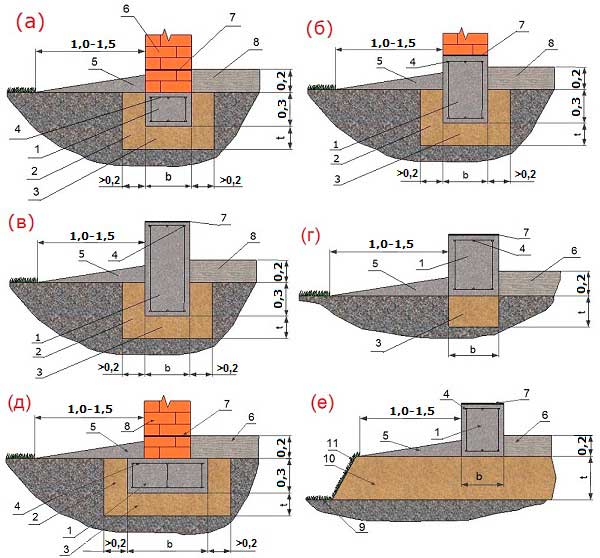

Варианты конструкции МЗЛФ на средне- и сильнопучинистых грунтах обозначенные в таблицах буквами показаны на рисунках ниже:
Фундаменты на пучинистых грунтах по СНИПам.
1 — монолитный железобетонный фундамент; 2 — песчаная засыпка пазух; 3 — песчаная (песчано-щебёночная) подушка; 4 — арматурный каркас; 5 — отмостка; 6 — черновой пол (показан условно); 7 — гидроизоляция; 8 — цоколь; 9 — поверхность грунта; 10 — песчаная подсыпка; 11 — дёрн.
Вариант а. — верхняя плоскость фундамента совпадает с поверхностью земли, цоколь выложен из кирпича.
Вариант б. — фундамент выступает над поверхностью на 20-30 см. образуя низкий цоколь или являясь частью цоколя.
Вариант в. — фундамент возвышается над грунтом на 50-70 см. при этом он же является и цоколем.
Вариант г. — незаглубленный фундамент-цоколь; в таблице 3 видно, что такие фундаменты используются для неотапливаемых деревянных построек.
Вариант д. — применяется вместо вариантов б. или в.. когда ширина подошвы фундамента значительно превышает толщину стены (более чем на 15-20 см).
Вариант е. — мелкозаглубленный ленточный фундамент на песчаной подсыпке используется довольно редко на слабых (заторфованных, заиленных) грунтах при высоком уровне грунтовых вод для деревянных построек. В зависимости от размеров постройки подсыпка делается либо под каждой лентой, либо под всем фундаментом сразу.
Армирование мелкозаглубленного ленточного фундамента.
Армирование МЗЛФ производится сетками из рабочей арматуры и вспомогательной арматурной проволоки. Рабочая арматура располагается в нижней и в верхней части фундамента, при этом она должна быть погружена в толщу бетона примерно на 5 см. Нижняя сетка работает на прогиб фундаментной ленты вниз, а верхняя — на выгиб ленты вверх. Располагать рабочую арматуру посередине ленты (как иногда можно увидеть в интернете) нет никакого смысла.

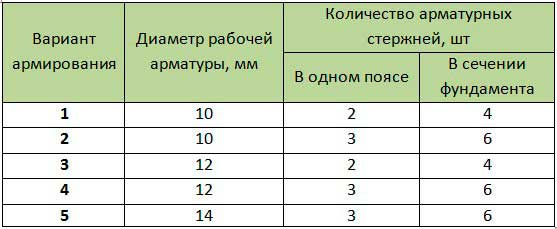

Таблица 4: Варианты армирования фундаментов.
Таблица 4. Варианты армирования мелкозаглубленного ленточного фундамента по СНИП.

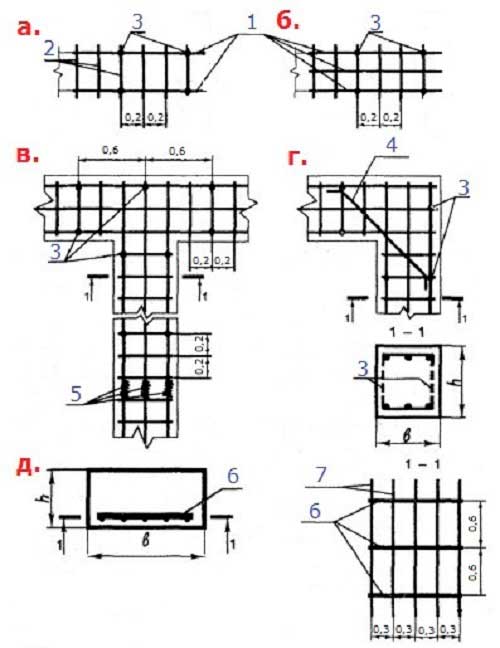

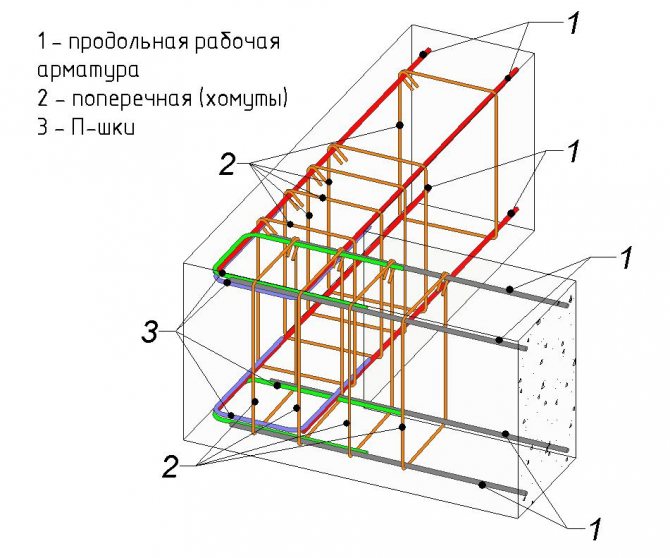

Схемы армирования МЗФЛ показаны на следующем рисунке:
Схема армирования по СНИП.
а. — сетка с двумя стержнями рабочей арматуры; б. — сетка с тремя стержнями рабочей арматуры; в. — Т-образный стык; г. — Г-образный угловой стык; д. — дополнительное армирование МЗЛФ с большой шириной подошвы, когда подошва шире цоколя более чем на 60 см (дополнительная сетка располагается только в нижней части.
1 — рабочая арматура (А-III); 2 — вспомогательная арматурная проволока ∅ 4-5 мм (Вр-I); 3 — стержни вертикальной арматуры ∅ 10 мм (А-III), соединяющие верхнюю и нижнюю сетки; 4 — арматура для усиления угла ∅ 10 мм (А-III); 5 — соединение проволочными скрутками (длина скрутки не менее 30-ти диаметров рабочей арматуры); 6 — дополнительная рабочая арматура ∅ 10 мм (А-III).
II. МЗЛФ на непучинистых и слабопучинистых грунтах.
Мелкозаглубленные ленточные фундаменты на непучинистых и слабопучинистых грунтах не обязательно делать только из монолитного бетона. Можно использовать и другие местные материалы, например, бутовый камень, красный керамический кирпич. МЗЛФ закладывается на 0,3-0,4 метра без песчаной подушки. Причём для деревянных зданий и одноэтажных кирпичных (или газобетонных) фундаменты можно даже не армировать.
Для 2-х и 3-х этажных домов со стенами из каменных материалов МЗЛФ армируется. Фундаменты из бетона усиливаются по 1-му варианту армирования (см. таблицу 4 выше). Фундаменты сложенные из бута или кирпича усиливаются кладочными сетками из арматуры Вр-I ∅ 4-5 мм с размером ячеек 100×100 мм. Сетки кладут через каждые 15-20 см.

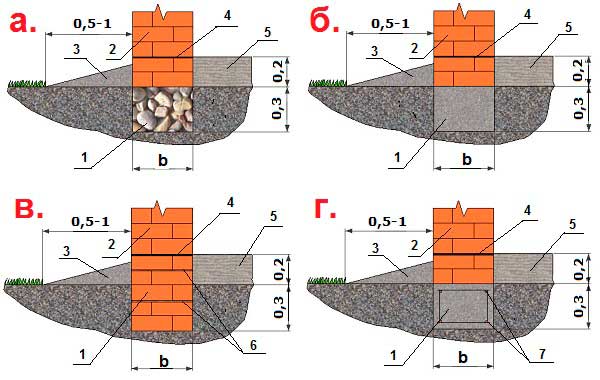

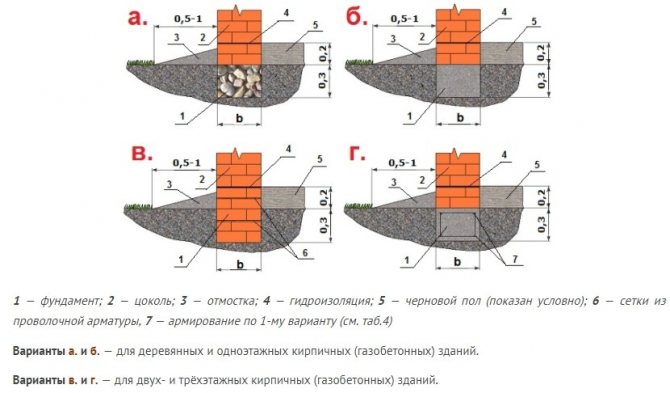

Конструкции МЗЛФ на непучинистых и слабопучинистых грунтах показаны на рисунке ниже:
Мелкозаглубленный ленточный фундамент для частного коттеджа по СНИПам.
1 — фундамент; 2 — цоколь; 3 — отмостка; 4 — гидроизоляция; 5 — черновой пол (показан условно); 6 — сетки из проволочной арматуры, 7 — армирование по 1-му варианту (см. таб.4)
Варианты а. и б. — для деревянных и одноэтажных кирпичных (газобетонных) зданий.
Варианты в. и г. — для двух- и трёхэтажных кирпичных (газобетонных) зданий.
Ширина подошвы b определяется в зависимости от этажности здания и материала стен и перекрытий.

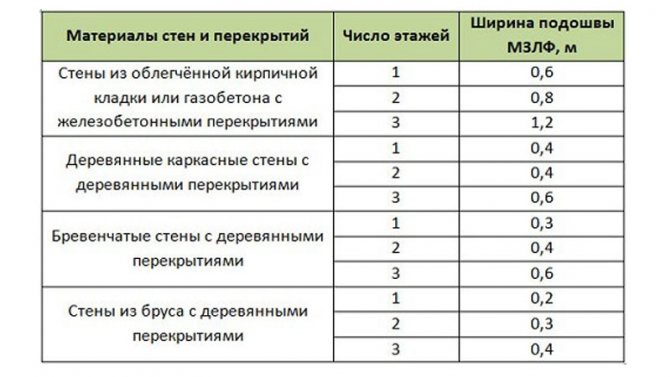

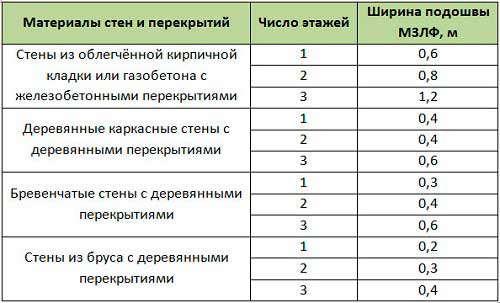

Таблица 5: Значения ширины подошвы МЗЛФ на непучинистых и слабопучинистых грунтах.
Таблица 5. Ширина мелкозаглубленного ленточного фундамента на пучинистых грунтах по СНИП.
Этапы строительства мелкозаглубленного ленточного фундамента и рекомендации.
1) Перед тем как приступать к строительству фундамента, при необходимости нужно обеспечить качественный отвод поверхностных дождевых вод с соседних участков от пятна застройки. Делается это путём отрывки водоотводных канав.
2) Размечается фундамент и отрываются траншеи. Рекомендуется приступать к земляным работам только после завоза на стройплощадку всех необходимых материалов. Процесс отрывки траншеи, заливки ленты, обратной засыпки пазух и сооружения отмостки желательно организовать непрерывным. Чем менее он растянут по времени, тем лучше.
3) Вырытые траншеи застилаются геотекстилем. Делается это для того, чтобы песчаная подушка и песчаная засыпка пазух со временем не заиливалась окружающим их грунтом. При этом геотекстиль свободно пропускает воду и не даёт возможности прорастать корням растений.
4) Послойно (слоями 10-15 см) засыпается песчаная (песчано-щебёночная) подушка с тщательной утрамбовкой. Пользуются либо ручными трамбовками, либо площадочными вибраторами. Не стоит относиться к трамбовке легкомысленно. Мелкозаглубленные фундаменты не такие мощные, как фундаменты залитые на всю глубину промерзания и поэтому халява здесь чревата появлением трещин.

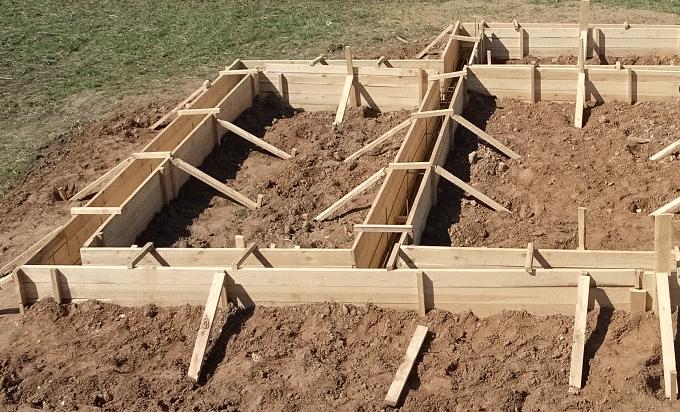

5) Выставляется опалубка и вяжется арматурный каркас. Не забывайте сразу предусматривать подвод к дому воды и канализации. Если фундамент является и цоколем помните о продухах (не относится к постройкам с полами по грунту).

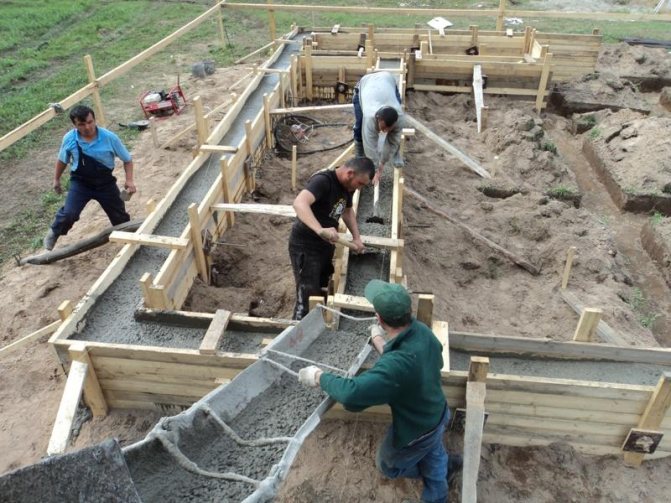

6) Заливается бетон. Заливка всей ленты должна производиться непрерывно, как говорится, в один заход.
7) После схватывания бетона (летом 3-5 дней) снимается опалубка и делается вертикальная гидроизоляция фундамента .
Производится обратная засыпка пазух крупным песком с послойным трамбованием.
9) Сооружается отмостка. Желательно (особенно при небольшой высоте фундаментной ленты) делать отмостку утеплённой. Эта мера дополнительно уменьшит силы морозного пучения, воздействующие на МЗЛФ зимой. Утепление производят экструдированным пенополистиролом.
Как уже говорилось в начале статьи, не допускается оставлять МЗЛФ незагруженным или недогруженным (здание построено не полностью) на зиму. Если всё же такое произошло, сам фундамент и грунт вокруг него нужно укрыть любым теплосберегающим материалом. Использовать можно опилки, шлак, керамзит, солому и т.п. Чистить снег на пятне застройке также при этом не нужно.
Расчет МЗЛФ на пучинистых грунтах
При строительстве дома на пучинистых грунтах производятся более сложные расчеты, цель которых — определение деформации пучения. Сделать такой расчет самостоятельно достаточно сложно, поэтому необходимо доверить его профессиональным проектировщикам или воспользоваться готовой таблицей:

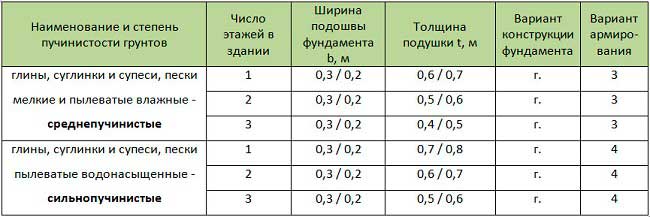

| Наименование и степень пучинистости грунтов | Число этажей здания | Ширина поошвы фундамента b, м | Толщина подушки t, м | Вариант конструкции фундамента | Вариант армирования |
| глины, суглинки и супеси, пески мелкие и пылеваватые влажные — среднепусинистые | 1 | 0,3 / 0,2 | 0,6/0,7 | г. | 3 |
| 2 | 0,3 / 0,2 | 0,5 / 0,6 | г. | 3 | |
| 3 | 0,3 / 0,2 | 0,4 / 0,5 | г. | 3 | |
| глины, суглинки и супеси, пески мелкие и пылеваватые влажные — сильнопучинистые | 1 | 0,3 / 0,2 | 0,7 / 0,8 | г. | 4 |
| 2 | 0,3 / 0,2 | 0,6 / 0,7 | г. | 4 | |
| 3 | 0,3 / 0,2 | 0,5 / 0,6 | г. | 4 |
В графе 2 «Ширина подошвы» и графе 3 «Толщина подушки» через знак / указываются значения для отапливаемых и не отапливаемых помещений. В графе «Вариант армирования» указано минимальное количество арматурных стержней, которые должны быть использованы для армирования монолитной ленты.
Мелкозаглубленный ленточный фундамент своими руками от А до Я.

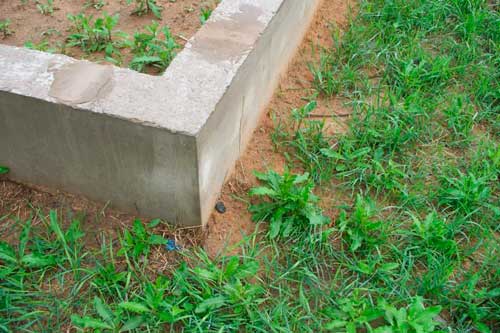

Мелкозаглубленный ленточный фундамент для частного дома по СНИПам Обычно, когда возводятся частные строения с небольшим числом этажей из более лёгких материалов (кирпичи, газоблоки, пенобетон и т. п.), задействуется ленточный фундамент на мелкой глубине. Такое решение выгодно в плане экономии и практичности.
Для подобного фундамента создаётся котлован под кирпичный дом или для дома из газобетона. Он углубляется ниже отметки промерзания грунта. На Урале и в Сибири, и в других районах с суровыми холодами он углубляется ниже 150 см. И на таком участке необходимо работать с тяжёлой техникой. Данный фундамент охватывает периметр всех несущих стен. Его устройство только в исключительных случаях получается ниже 150 см. СНиП под подобный вид фундамента рассчитывается из нагрузки стен на площадь. Также учитывают несущую способность или особенность грунта на конкретном участке.
Достоинства этого фундамента:
- Лёгкость работ.
- Хорошая экономия средства.
- Не нужно задействовать спецтехнику (она нужна только в указанных регионах).
- Превосходная прочность, если возводится небольшое строение в 1-2 этажа.
- Даёт возможность утеплять полуподвальные помещения.
- Богатый диапазон материалов и технологических решений для его воздвижения.
- Он может создаваться как монолитный вид, где предусматривается заливка бетона.
- Другие его конфигурации: кирпичи или бетонные блоки.
Конструкция такого фундамента:

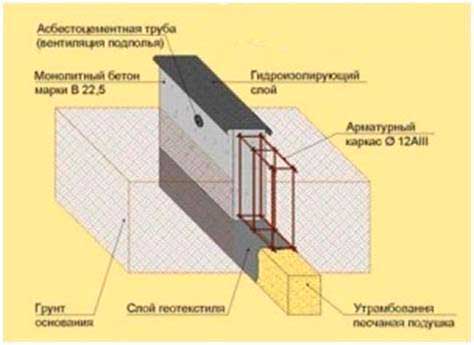

Мелкозаглубленный ленточный фундамент по СНИП.
- Слабая прочность для строений на пучинистых грунтах. Дилемма решается благодаря песчаной отсыпке и системе дренажа. Так снижается воздействие грунта.
- Невозможность создания на промерзшем грунте.
- Нельзя оставлять без нагрузки на зиму.
- Пункты 2 и 3 обуславливают сжатые сроки его заливки и воздвижению стен: порядка 4-5 месяцев.
Поподробнее про монолитные ленточные фундаменты и плиты.
Для МЛФ существует несколько типов или подвидов. Перечислим все:
- Ленточные пояса. Без заглублений, подходят для каркасных домов и легких конструкций. Особенность такая – ширина всегда больше, чем высота. Так опорная поверхность будет намного лучше.
- Незаглубленные ленточные. Идеальны для конструкций из древесины. Особенность – поднят пояс цоколя.
- Мелкозаглубленный ЛФ. Его устройство разберем более тщательно. Применяется для любого типа постройки, как для сруба, так и для камня.
- Заглубленный – это, по сути, монолитная плита, потому что заливается ниже уровня промерзания. Подходит для абсолютно любого строения.
К сведению! Любой тип или вид МЛФ невозможно сдать в эксплуатацию без дренажа, гидроизоляции и обратной отсыпки песком.
Виды МЗЛФ
Для малоэтажных домов подходит мелкозаглубленный фундамент нескольких типов:
- сборно-монолитный ленточного типа (серия 20, глубина 40 см);
- сборно-монолитный (серия 60, глубина 80 см);
- ленточный монолитный (серия 20, глубина 40 см);
- ленточный монолитный (серия 60, глубина 80 см);
- усиленный монолитный фундамент для сложных грунтов.
Чем отличается мелкозаглубленный фундамент?
При устройстве обычного ленточного фундамента котлован имеет довольно большую глубину – почва изымается до самой глубокой точки промерзания. А во многих регионах нашей страны глубина промерзания достигает полутора метров и более.
Котлован для мелкозаглубленного обычно не более полуметра. И если на обычных почвах столь малая глубина не позволяет обеспечить максимальную прочность и надежность, то на пучинистой как раз это обеспечивает многолетнюю комфортную эксплуатацию фундамента.
В то же время, мелкозаглубленный фундамент на пучинистом грунте значительно надежнее, чем заглубленный. Поэтому, если вы начинаете строительство частного дома в местности с проблемным грунтом, он станет для вас идеальным решением.
Ленточный мелкозаглубленый фундамент
В пользу данного варианта выступает то, что, не смотря на небольшую глубину заложения, при устройстве такого фундамента вполне возможно устройство подвального помещения.
По технологии различают сборный и монолитный ленточный фундамент.
Сборный
Сборный будет состоять из готовых бетонных блоков, объединенных стяжкой. Этот фундамент хотя и монтируется несколько быстрее, однако уступает по прочности и срокам службы.

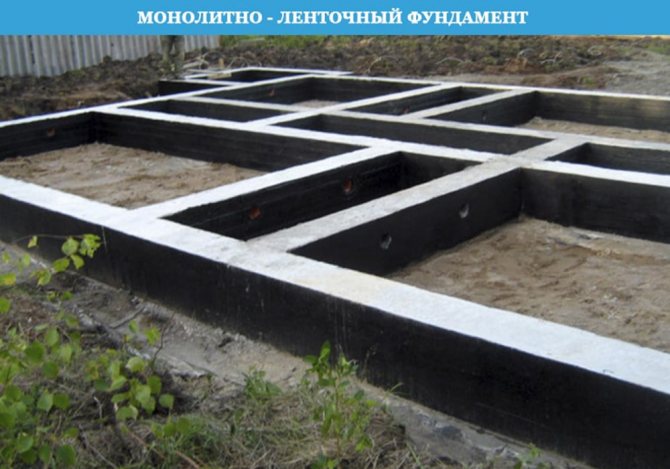

Монолитный
Монолитный изготавливается прямо на месте, раствор заливается в подготовленную опалубку. Он прочнее, прослужит дольше, однако и труда потребуется затратить на его возведение своими руками значительно больше.
Очень хорошо показывает себя данный тип фундамента при строительстве каркасных домов.
Особенности материалов
Мелкозаглубленный фундамент может быть выполнен с использованием определенных строительных материалов.
Самым распространенным является ленточный фундамент из железобетона (бетонная смесь + арматура). Также при возведении могут использоваться
- бутобетон (бутовый камень), подходит для легких песчаных почв или
- кирпич, для почв с минимумом грунтовых вод.
Материал изготовления
Самый простой способ строительства мелкозаглубленного фундамента – залить монолитное основание из бетона. Существуют и другие варианты: такой тип фундамента можно выполнить как из кирпича, так и из бетонных блоков.
Железобетон
Наиболее востребованный и прочный материал для строительства фундамента. Его получают, соединяя бетонную смесь и арматуру. Установка дополнительно металлической сетки по периметру добавляет фундаменту прочность.
Бутобетон
Представляете собой смесь из цементного раствора, песка и крупных камней.
Такой материал подходит только для фундамента, возводимого на легких почвах — песчаных, например, или для укладки на скалистых породах, на гравии.
Кирпич
Довольно редко ленточный фундамент выполняют из кирпича. Эта технология используется исключительно в сухом климате, где выпадает минимум осадков и нет грунтовых вод.
Стадии создания ленточного фундамента на мелкой глубине (ЛФМГ).
При работе на пучнистых грунтах требуется утеплять подошвы рабочей ленты этого фундамента. В условиях песков и супесей модно утеплить только отмостку.
- Расчёт ширины ленты и арматурного сечения, создание проекта армирования.
- Создание траншеи, если идет строительство дома без подвала.
- Роется котлован, если задумывается цоколь.
- Укладка дренов, чтобы отводить стоки.
- Утепление подошвы.
- Создание подосновы.
- Монтаж опалубки.
- Укладки арматуры.
- Заливка бетона. Предусматривается организация коммуникаций и вентиляционных ходов.
- Гидрозащита всех граней ленты после демонтажа опалубки.
- Для функционирующего подвала утепляются внешние стены ленты.
Определение состава грунта.
Эту процедуру можно выполнить без специалистов. Просто выкопайте шурфы в разных местах. Изучайте грунт визуально. Вот как сделать тест:
- Он легко образуется в плотный шарик, не рушится при давлении пальцами. Это признаки глины.
- Если он при давлении потрескался – это суглинок.
- Если частично осыпался – супесь.
- Вообще не получился шарик – это песок.
Вычисление ширины ленты.
Здесь вычисляется общая нагрузка. Она включает в себя весовые значения всех конструкций:
- основание;
- перекрытия;
- стены;
- кровля;
- облицовочные;
- утепляющие материалы;
- перегородки;
- мебель;
- проживающих людей;
- нагрузки от ветра и снега.
Данные по ветру и снегу берутся из сводки погоды вашего региона. Обычно ширина в 40-50 см вполне достаточна для создания крепкой ленты даже на сложных почвах.
Вычисление глубины заложения.
Здесь такие закономерности:
- Глубина в 40 см подходит при наличии защиты от пучения.
- 45 см – при условии песчаного грунта; грунтовые воды низки.
- 50 см – когда глина промерзает на 100 см.
- 75 см – глина промерзает на 150 см.
- 100 см – промерзание на 250 см.
Для защиты от вспучивания в зимнее время есть способы:
- Под подошвой меняется почва на нерудный материал. Минимальный слой – 40 см.
- По периметру создаётся дренаж.
- На поверхности устраивается отмостка и ливневка.
- Утепляются подошва и отмостки.

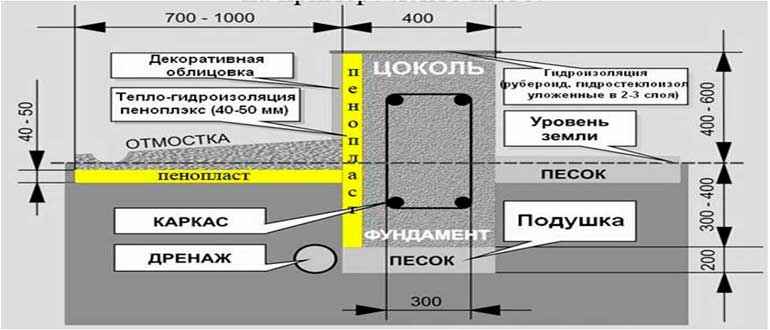

Ленточный мелкозаглубленный фундамент по снипам в разрезе. В вопросе, насколько нужно возвышать ленту над поверхностью земли, помогут следующие цифры:
- для цоколя лента заглубляется на место, над поверхностью возвышается на 170 см;
- для скромного технического подполья сойдёт высота 40 см над землей;
- для создания полов по грунту лента получается на одном уровне с землёй или превосходит его на 20 см.
Совет! Любой из данных вариантов позволяет провести нормальное двухслойное армирование внутри ленты. При этом ещё можно устроить защитный слой 1,5 – 4 см.
Желательно при расчетах пользоваться калькулятором:
На участке застройки нужно натянуть шнуры. Они располагаются по внешнему и внутреннему периметру. Здесь не требуется выносить оси, как при работе над столбчатыми или свайными основаниями.
Позиционные критерии отметок и шнуров.
- Начальный угол главного фасада позиционируется на 3 м. от линии участка, на 5 м – от осевой границы улицы.
- Для обозначения стены основного фасада по обноскам натягиваются два шнура. Между колышками ставится планка в 60-80 см. Также эти шнуры отражают грани фундамента.
- Для каждой стены определяется прямой угол. После чего вычисляются боковые стены. Здесь работа следует по методике треугольника. Для них также требуется натянуть шнуры по обноскам.
- По такому же методу определяется задний фасад и внутренние стены.
Далее размечаются котлованы для фундаментов обособленных конструкций строения: крыльца, насосной техники, лестницы, печи и т. д.
Для выравнивания горизонталей всех обносок в единой плоскости применяется нивелир. Правильные позиции шнуров: на 5-7 см ниже верхней бортовой стороны опалубки.
Также траншеи ленты должны предусматривать расположение утеплителей, дренажей, доступа к внешним стенам ленты. Для этого ширина траншеи развивается на 50 – 80 см внутрь периметра строения, на 80 – 120 см наружу.
Для земляных работ можно только изобразить контуры траншей. Это делается на почве с помощью известкового раствора. При наличии цоколя вырывается котлован. Обноски по углам не должны препятствовать изъятию грунта, которое производит спецтехника.
Подложка из песка или щебня.
Обычно подложка формируется из:
- песка, слой 20 см, его обрабатывают водой или трамбуют виброплитой;
- щебня, такой же слой, его вручную штыкуют послойно или аналогично трамбуют.
Пример песчаной подушки.
Мелкозаглубленный ленточный фундамент дома по СНИПам.
Щебневый слой покрывает слой песка.
Мелкозаглубленный ленточный фундамент частного дома по СНИПам.
На данной стадии устраивают дренажи по всему ленточному периметру. Они должны быть на одном уровне с её подошвой. Дренажи закольцовываются в единый контур. Получается один уклон к подземному отсеку, где будут накапливаться стоки.
При 40-ка сантиметровом погружении фундамента есть возможность избавиться от пучения. Для этого следует облицевать внешнюю сторону ленты полистиролом. Нужный слой – 5 см. Ширина – 60 см.
При залегании фундамента на 70 – 100 см, необходимо утеплить отмостку. Утепление производится на отметке 30-40 см. Импульсы пучения полностью не устраняются, но снижаются существенно.
Как правило, для создания щитов задействуют следующие материалы:
- Обрезная доска. Минимальная толщина – 5 см. Её достоинства – можно использовать повторно. Недостаток – на сборку уходит много времени.
- Фанера с большим количеством слоёв. Её плюсы: мощная стойкость к влаге, прочность. Минус – огромная цена.
- ОСП. Плюсы: возможность применения после ликвидации опалубки, мощная влагостойкость, удерживает геометрию.
К сведению! По уровню опалубки ставятся перекладины, и тянется обноска. Так опалубка получается ровной, как по горизонтали, так и по вертикали.
Важно знать! На участках соединений в щитах не допустимы щели более 2 мм. Подбетонка заливается без опалубки. Её функции выполняют стенки траншеи.
Варианты монтажа опалубки:
- Съёмный. Верхний борт у щитов превосходит проектную отметку на 5-7 см. Стенки внутри утепляются экструдированный пенополистиролом.
- Несъёмный. Для сборки задействуются полистирольные блоки. Жёсткость конструкции задают перемычки.
Первый вариант более популярен, ведь после заливки на поверхности устраивается гидрозащита. На неё потом стелят утеплитель.
Мелкозаглубленный ленточный фундамент коттеджа по СНИПам.

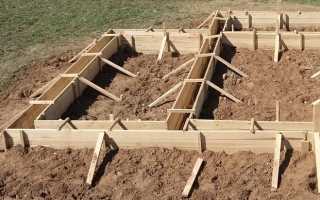

Пример выставления и укрепления опалубки:
Для вертикальной фиксации щитов применяются стяжки. Нужный шаг: 50 – 100 см. Внутри стяжек на разной высоте устраиваются отверстия. Через них пойдёт сквозное прохождение гильз. А в подземной стороне через такие трубы будут вводиться инженерные технологии. Над уровнем земли отверстия станут вентиляционными продухами. Через них влага будет покидать подполье.
Самостоятельное изготовление ленточного основания
Шаг первый
Делается разметка осей, выкапывается траншея. Перед началом выполнения работы, весь строительный участок очищается от мусора и грязи. Местонахождение осей определяется строительным теодолитом. По определенным линиям копается траншея. Работу можно сделать вручную или при помощи мини-экскаватора.
Шаг второй
Обустраивается песчаная подушка. В вырытую траншею засыпается мелкий песок. Его тщательно утрамбовывают. Слой песка закрывается 20 см слоем гравия. Гравий засыпается цементом, толщиной более 10 см. Не забудьте положить арматуру. Помните, что арматура в середине пирога не выполняет никакой работы. Основная нагрузка лежит на нижнем и верхнем ряде арматуры. В основание необходимо укладывать только арматуру, имеющую антикоррозийное покрытие.
Советуем изучить — Как и чем резать гипсокартон и проделывать в нем отверстия
Шаг третий
Сооружается опалубка. Для строительства можно воспользоваться самыми разными материалами:
- доски;
- пластмасса;
- фанера;
- шифер;
- металл.
К стенкам построенной опалубки, по всему периметру, крепятся доски. Они играют роль усиления всей конструкции. Для дополнительной защиты самих стенок, их закрывают толстой пленкой. Крепление пленки осуществляется строительными скобами.
Шаг четвертый
На последнем этапе выполняется заливка бетона. Опалубка заливается бетонным раствором. Чтобы не произошло образования воздушных пузырьков, поверхность протыкают в нескольких местах металлическим щупом. Можно также простукать всю поверхность деревянным молотком. Застывающий фундамент нужно каждый день поливать водой. Как только пройдет три недели, тогда и можно будет начинать строительство самого здания.
Армирование и заливка.
На фундаменты, устроенные на пучинистых грунтах, получаются внушительные нагрузки. По этой причине армирование проводят у грани ленты сверху и около её подошвы. Стержни защищаются от коррозии. Защитный слой в толщину должен достигать хотя бы 1,5 — 4 см.
Для армирования монолита применяются прутки 8-16 мм. Это периодическое продольное сечение. Арматурная конструкция становится жёстче, если к ней приделать прямоугольные хомуты. Они образованы из гладкой арматуры с параметром 6-8 мм.
Одна из популярных схемы армирования:
Мелкозаглубленный ленточный фундамент частного коттеджа по СНИПам.
Самостоятельный расчёт арматуры основывается на поперечном сечении ленты с учётом 0,1 % арматуры от совокупной площади. Способы расчёта:
- Вычисляется суммарное сечение. Высота ленты (В) умножается на её ширину (Ш) и делится на 100 (расчёт идёт в мм). Формула: В х Ш. 100.
- Сечение продольного прутка определяется по табелю схем армирования.
- Корректировка идёт с учётом 4 см слоя защиты, по критериям СП 52.101. ТО есть максимальное число стержней в ряду – 40.
- Толщина хомутов должна быть на четверть меньше главных стержней.
Пример армирования углов:
Мелкозаглубленный ленточный фундамент дома по СНИП.
Для обвязки каркаса используется проволока. Её завязывать можно по механическому или ручному методу.
Пример армирования участков сопряжения:
Мелкозаглубленный ленточный фундамент частного дома по СНИП.
Критерии армирования данного фундамента:
- Нахлёст разносится в соседних линиях одного пояса хотя бы на 60 см.
- По длине нахлёст равен 50 диаметрам стержня.
- На участках сопряжения стен и на углах не допускаются стыки прутков. Там загибается один стержень и оказывается на соседней стороне на 40-60 см. затем связывается нахлёстом с последующей частью арматуры.
Критерии при самостоятельном создании бетонного состава.
Элементы бетонного раствора классические: щебень, песок и цемент. Для каждой марки цемента есть свои пропорции замешивания:
М 300: щебень – 3,7 доли, песок – 1,9 доли, цемент – 1 доля.
М 250: 3,9 (щебень), 2,1 (песок), 1 (цемент).
М200: 4,8 (щ), 2,8 (п), 1 (ц).
М150: 5,7 (щ), 3,5 (п), 1 (ц).
М100: 7 (щ), 4,6 (песок), 1 (ц).
Замешивание нужно производить только в бетономешалке. Время этой операции – 1,5 минуты. Можно подсыпать разные добавки для улучшения качеств состава. Марку М100 следует применять только для подбетонок.
Пример уложения инженерных гильз в опалубке:
Мелкозаглубленный ленточный фундамент коттеджа по СНИП.
Критерии заливки таковы:
- Состав укладывается по одному вектору слоями. Каждый слой – по 40-60 см. Трамбуется виброинструментом.
- Опалубка заполняется за одну сессию.
- Допустимые паузы – 2 час, не более.
- Состав выливается с высоты 50 -200 см над опалубкой.
- Насадка виброинструмента помещается в состав на 2-10 секунд. Должны исчезнуть воздушные пузырьки.
Уход за бетоном и устранение опалубки.
Когда состав в опалубке окрепнет на 50-70%, за бетоном необходим уход. Здесь понадобятся такие операции:
- Он накрывается плёнкой, которая создаёт оборону от осадков и излишнего увлажнения.
- В него прокладывается тепловой кабель, устраивается тёплая опалубка или слой соломы. Так создаётся защита бетона от замерзания. Особенно актуально в зимнее время.
- Бетон накрывается брезентом, поливается из лейки. Должна быть рассеянная струя. Операция производится в первые трое суток после заливки. Так бетон защищается от активного испарения.
Эти действия помогают исключать появление трещин, усадок, внутренних напряжений. Увлажнять бетон в жаркое время нужно после 8 часов. Требуется поддержка постоянных кондиций компресса.
Удаление опалубки можно производить в соответствии с температурами воздуха:
При +30 удаление через 4 дня после заливки,
При +20 – через 8 дней,
При +10 – через 14 дней
При +5 – через 28 дней.
После устранения опалубки на боковых сторонах фундамента устраивается гидрозащита.
Мелкозаглубленный ленточный фундамент частного коттеджа по СНИП.
Способы гидрозащиты монолита:
- Нанесение 2- 3 слоёв битумной мастики.
- Оклеивание рулонными полимерами.
- Обработка пенетрирующими составами.
Утеплять наружные стены фундамента следует по всей высоте. Для присоединения утеплителя используется битумная мастика. Затем утепляется отмостка по окружности фундамента.
Если на участке высокие воды грунта, создаётся дренаж.
Пример выполненного фундамента:
Мелкозаглубленный ленточный фундамент для дома по СНИПам.
Сфера применения
Мелкозаглубленный ленточный фундамент является оптимальным выбором при строительстве небольших малоэтажных построек, например — частных жилых домов.
Возможность обойтись без использования строительной техники и выполнения работ своими силами весьма привлекательна для пользователей, а значительная экономия денег, времени и трудовложений только увеличивает популярность мелкозаглубленной ленты.
Для крупных построек у мелкозаглубленной ленты недостаточно несущей способности, поэтому при планировании строительства тяжелого или высокого здания потребуется расчет параметров основания, чтобы избежать ошибок.
Изготовление и область применения.
Используют мелкозаглубленный ленточный фундамент под дом из газобетона, под постройки из дерева или под конструкции с небольшой нагрузкой. При этом он обладает массой преимуществ перед полноценным типом основания, поскольку позволяет сэкономить на материале и на физическом труде при монтаже.
Схема мелкозаглубленного фундамента для дома из газобетона.
Принцип изготовления всех ленточных фундаментов, производимых при помощи заливки.
Земляные работы.
- Прежде всего, необходимо выровнять поверхность, чтобы создать платформу для проведения работ.
- Далее производится расчет мелкозаглубленного ленточного фундамента, на основании которого делается разметка на земле.
- Внешний вид предполагаемой конструкции практически ничем не отличается от типовых сооружений подобного типа. Поэтому траншея под нее делается точно по такому же принципу.
- Ее ширина должна браться из расчета толщины будущих стен с допусками по 10 см с каждой стороны.
- Глубину посадки необходимо определять из расчета типа почвы и тяжести строения. При этом стоит помнить, что устройство мелкозаглубленного ленточного фундамента основано на том, что этот параметр должен быть минимальным.
Совет! При выполнении данных работ следует пользоваться водяным уровнем, чтобы избежать возникновения неровностей, которые могут привести к разрушению не только основания, но и самого строения.
Изготовление траншеи для заливки бетонного основания по СНИПам. Изготовление траншеи для заливки бетонного основания.
Изготовление специальной подушки.
Прежде всего, стоит отметить, что мелкозаглубленный ленточный фундамент для дома из газобетона должен сам иметь прочное основание, для чего и производится изготовление специальной полушки.
- Сначала на дно траншеи насыпают слой щебня толщиной не менее 10 см.
- Затем поверх него размещают песок, уплотняя его и доводя общую высоту полушки до 20 см.
- После этого некоторые мастера предпочитают установить слой гидроизоляции из рубероида, но это не является обязательным условием.
- Далее заливают небольшой слой бетона, высота которого составляет 15-20 см. При этом стоит отметить, что все последующие работы можно будет производить только через 10 дней. Это делается для того, чтобы подушка для фундамента успела застыть, и бетон набрал более 50% своей прочности.
Совет! Для экономии времени в процессе застывания подложки можно заняться изготовлением опалубки и металлических конструкций для армирования.
Принцип вязки арматуры при помощи стальной проволоки СНИП. Принцип вязки арматуры при помощи стальной проволоки.
Подготовка и заливка.
Все мелкозаглубленные ленточные фундаменты в своей основе имеют каркас из металлической арматуры.
Ее изготавливают в виде двусторонней решетки, которую размещают в траншее на подушке.
- Сначала металлические прутья перевязывают между собой при помощи стальной проволоки. Такой тип соединения считается самым оптимальным, поскольку он устойчив к усадке и является подвижным.
- Сварные способы монтажа можно использовать только на углах. для создания прочной основы.
- Стоит отметить, что инструкция по изготовлению данных конструкций предполагает, что арматура будет располагаться практически в самом верху. покрытая бетоном буквально на несколько сантиметров.
Установка армирования на подготовленную подушку СНИП. Установка армирования на подготовленную подушку.
- Далее изготавливают опалубку для фундамента. которая должна соответствовать высоте основания над уровнем земли. Ее можно сделать из старых досок с использованием различного крепежного материала.
- После того, как все компоненты размещены в траншее и по ее бокам, можно производить заливку.
- Бетон можно изготовить своими руками, но лучше заказать уже готовый раствор, который прямо с машины можно пересыпать в подготовленную траншею. В итоге это окажется немного дороже, но позволит сэкономить массу сил и времени.
Мелкозаглубленный ленточный фундамент для частного коттеджа по СНИП. Фото показывающее подготовленную к заливке траншею с размещенной арматурой и опалубкой.
- При произведении этой работы необходимо равномерно размещать материал в траншее, заполняя все пустоты . Для придания фундаменту плотности и однородности можно использовать специальные вибраторы, которые утрамбовывают смесь и избавляют ее от пузырьков воздуха.
- После того, как все фундаментные работы произведены, конструкцию следует накрыть пленкой и оставить высыхать. Для ускорения этого процесса под пленку можно поместить ветошь, смоченную в аммиачном растворе. Обычно цена этого материала не очень высока, а способность его вытягивать влагу поможет сократить процесс высыхания фундамента практически вдвое.
Совет! Обычное время от заливки бетонной конструкции до полной готовности составляет несколько месяцев, но при необходимости строительство можно начинать уже через 20-30 дней. Однако при этом стоит помнить о том, что фундамент еще не набрал максимальной прочности и может даже не застыл внутри, а это может привести к его деформации или другому виду повреждений при наличии больших нагрузок.
Особенности конструкции
Конструктивно фундамент представляет собой монолитную бетонную плиту, уложенную в заранее подготовленную траншею. В основе плиты находится силовой каркас, изготовленный из ребристых арматурных прутьев диаметром 10-12 мм.
Продольные прутья укладываются по верхней и нижней плоскости силового каркаса. Такое их расположение обеспечивает сопротивление изгибу от вертикальных нагрузок. Затем они связываются с вертикальными и поперечными короткими отрезками арматуры.
Для изготовления каркаса берутся длинные прутья, чтобы минимизировать число стыков. При необходимости прутья соединяются внахлест на 200-300 мм длины и перевязываются мягкой вязальной проволокой. При изготовлении каркаса сварка не применяется, так как она может спровоцировать коррозию. Армирование повышает сопротивляемость изгибающим силам.
По углам фундамента концы прутков длиной не менее 400 мм, выходящие за размер стены, загнуты под прямым углом. Каркас залит жидкой бетонной смесью марки М200 (для деревянных домов) или М250 ( для кирпичных домов).
Если здание строится на сложных почвах, то рекомендуется железобетонную плиту укладывать на винтовые или буронабивные сваи. Винтовые сваи берутся заводского изготовления, буронабивные изготавливаются на строительной площадке. Конструктивно они связаны, как и рабочий каркас, из арматуры и залиты бетоном. Перед заливкой сваи соединяют с главным каркасом.
Весеннее таяние снега и летние проливные дожди приводят к скапливанию воды вокруг здания. Поэтому для осушки стройплощадки обустраивается утепленная отмостка и организуется дренажная система.
Монолитный ленточный фундамент.
Длину сторон траншеи в плане делают немного больше размеров будущего дома. Ее глубина примерно 500-700 мм, ширина 600 мм. Ширина ленты примерно 500 мм.
На дне траншеи создается подушка из поочередно насыпанных слоев песка и слоев щебня на толщину 200-300 мм. Слои уплотняются. Для заливки раствора готовится опалубка.
Какой фундамент выбрать для дома
Вопрос: Здравствуйте, нам понравился дом №13. размерами 7,5 на 7,5 с большой террасой, скажите пожалуйста, это окончательная цена дома, вместе с фундаментом и крышей и монтажем? Мы находимся в саратовской области г балаково. если мы с вам будем сотрудничать, нужно ли будет платить аванс и покупать проект дома? Можно ли нам самим заложить фундамент, вы дадите схему? Скажите какой фундамент лучше выбрать для этого дома? спасибо.
Ответ: Укажите толщину стен дома, цена указанная на сайте действительна. Цена окончательна, включает и монтаж, фундамент смотря какой вы выберите. Доставка до вас будет платная и оплачивается отдельно. Аванс(предоплату) мы не берём. Да, мы можем вам предоставить схему фундамента. Да, вы можете изготовить фундамент самостоятельно.
Отвечаем на вопрос какой фундамент вам выбрать для дома из бруса.
Наша компания ведёт монтаж трёх видов фундаментов на выбор:
ленточный фундамент
Кратко расскажем о каждом из них.
Самый простой и дешёвый это столбчатый фундамент , пригоден для многих грунтов и домов размерами до 8х8 с высотой дома не более двух этажей. Его отличает низкая цена, минимальные сроки монтажа, возможность строительства на грунтах с перепадами высот. Опорный фундамент состоит из блоков 20х20х40см.
Например для дома из бруса 6х6 нужно 12 точек опор. Далее все тумбы связывают обвязку и начинают сборку венцов сруба.
Свайный фундамент для сруба
Наиболее распространённый в последнее время фундамент для деревянных домов и бань это свайно-винтовой фундамент . Его отличает:
- надёжность,
- короткие сроки монтажа (1-2 дня),
- доступность (адекватная цена)
- возможность монтажа в воду
- монтаж с перепадами высот грунт (и труднодоступных местах)
- монтаж в любое время года
- отсутствие грязи после работ
- не нужна тяжёлая техника для монтажа
Несущая способность сваи не менее 4 тонн на сваю, срок службы при правильном монтаже достигает 80 лет. Свая стандартная длиной 2,5м, диаметр ствола 108 мм., толщине стенки ствола 4 мм., диаметр лопасти 300 мм. и толщина лопасти 4 мм, снаружи обработка антикоррозийным составом. Правильный монтаж, это вкручивание сваи, а не её погружение, в заранее выкопанное отверстие, внутрь сваи заливают раствор(бетон)
Цена сваи 1шт. с монтажом 5.000 рублей (на момент ответа заказчику)
Для дома 6х8 нужно 14 шт. свай (цена 70.000 руб.)
Советуем изучить — Монолитный поликарбонат — технические характеристики, свойства и применение материала
Для дома 9х9 нужно 18 шт. свай (цена 90.000 руб.)
Ленточный фундамент дома из бруса
В цену фундамента входит полный цикл, от заказчика ничего не требуется, наши специалисты делают опалубку, подушку из песка, армируют металлических каркас, заливают готовым бетоном маркой 200. Доставка бетона на объект происходит миксером. Сроки монтажа такого фундамента 3-7 дней в зависимости от размеров дома.
- Устройство ленточного фундамента под дом включает в себя:
- рытье траншей под фундамент с размерами, в соответствии с планом фундамента;
- отсыпка траншеи песком и трамбовка, высота песчаной подушки до 20 см.
- монтаж армированного каркаса из стержневой арматуры.
- размеры армированной бетонной ленты 30х80 см, максимальная высота над грунтом 40 см;
- заполнение траншеи и опалубки бетонной смесью
- устройство продухов в цоколе на каждой стороне фундамента;
Основные размеры и стоимость ленты фундамента за погонный метр:
Так же хотели ответить на часто задаваемый вопрос, касаемо фундаментов. Вы строите на фундаменте заказчика или можно фундамент сделать в сторонней фирме или своими силами? Ответ: Да, мы строим дома(бани) на готовом фундаменте заказчика.
Как залить основание
Чтобы сделать фундамент для деревянного, кирпичного или блочного двухэтажного дома, Вам нужно будет разметить участок. На отмеченной площади не должно быть коммуникаций, т. к. при рытье траншей можно повредить трубы. Выкапываются ямы подобранного размера, после у них уплотняются стенки. Далее, понадобится пошаговое руководство:
- Независимо от того, какой тип фундамента был выбран, перед тем, как залить его, нужно установить под двухэтажный дом песчано-щебневую подушку. Соедините в равных частях песок и щебень мелкой фракции и засыпьте дно. Утрамбуйте слой, его высота должна составлять не менее трети размера ямы;
- После начинайте установку арматур. С монолитным основанием удобнее всего работать шахматкой. Соедините в шахматном порядке арматуру и установить по всей площади основания равномерно. Для ленточного подойдут связки из проволоки;
Фото — армирование монолитного фундамента
Для жилого двухэтажного здания очень важно залить опорную систему за один раз. Разделяя работу на этапы, Вы ослабляете общую несущую способность из-за неравномерного застывания раствора; После накройте строительную площадку пленкой до застывания.
Советуем изучить — Чем лучше покрыть крышу дома
Не забывайте, что в зависимости от того, какой материал будет использоваться для фундамента, его может понадобиться изолировать от влаги. Все виды пенных блоков, плиты газобетона перед установкой нужно будет покрыть специальной пленкой со всех сторон
Для этого установите пленку на песчаную подушку и на неё осторожно монтируйте строительные материалы
