Общие требования к помещению для установки газового котла в частном доме

При организации автономного отопления нужно правильно выбрать место установки отопительного котла. Нужно учитывать, что этот агрегат не разрешается устанавливать в жилых комнатах, а также в ванных и помещениях без окон. Поэтому наиболее подходящим помещением в частном доме является кухня. Рассмотрим, как спрятать газовый котел на кухне, чтобы не пострадал дизайн интерьера.

Рассматривая фото моделей современных котлов, можно убедиться, что дизайн установок достаточно привлекателен. Поэтому в особой маскировке этот агрегат не нуждается. Но если хозяевам кажется, что вид отопительного агрегата испортит дизайн интерьера, можно придумать способ, чтобы скрытно установить оборудование. На фото готовых интерьеров кухни можно увидеть, что при желании можно установить котел так, что о месте его расположения, кроме хозяев, никто не догадается.

Установка газового котла в объединенных кухнях

Назначение котельной

Котельную в частном доме иногда называют «топочной» либо «бойлерной». В помещении устанавливают теплогенератор для отопления и снабжения жильцов горячей водой. Агрегаты имеют один или два нагревательных контура. Первый вид оборудования предназначен для обогрева, второй — совмещает сразу обе функции. полезную статью про газовое отопление частного дома подготовленную нашими авторами.

При мощности оборудования до 60 кВт выделять отдельное помещение под котельную не требуется. Это разрешено нормативом. Котел можно разместить на кухне, если соблюдены условия по вентиляции, остеклению и размерам комнаты.

Более мощные тепловые агрегаты устанавливают в специальных, оборудованных по требованиям СНиП, помещениях. Их проектирование желательно доверить профессионалам, которые учитывают все регламенты.

Это интересно: Буровая установка для воды своими руками (видео)

Объем котельной для разных котлов

Если суммарная генерация тепла составляет до 30 кВт, то требуется устанавливать котел в помещении не менее 7,5 м3. Речь идет о совмещении комнаты под котел с кухней или ее встраивании в домашнее пространство. Если аппарат выделяет от 30 до 60 кВт тепла, то минимальный уровень объема – 13,5 м3. Допускается использование пристроек либо обособленных участков на любом ярусе здания. Наконец, если мощность устройства превышает 60 кВт, но ограничена 200 кВт, то требуется минимум 15 м3 свободного пространства.

В последнем случае котельную размещают по выбору владельца с учетом инженерных рекомендаций в:

• пристройке;
• любой из комнат первого этажа;
• автономном сооружении;
• цоколе;
• подземелье.

Монтаж настенного котла

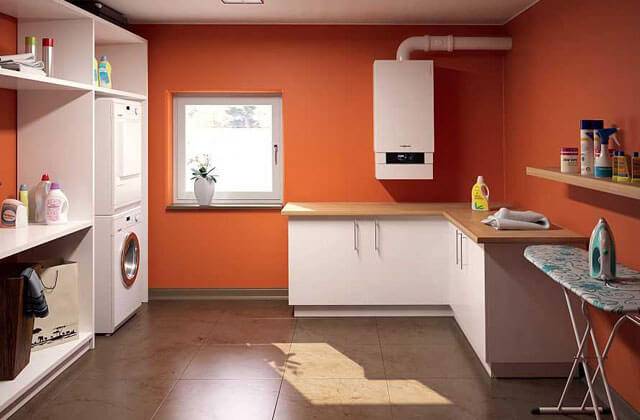

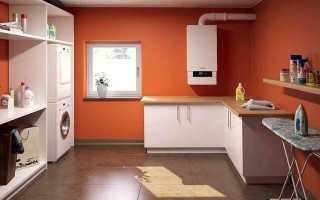

Настенные агрегаты небольшой мощности допускается размещать вне специально оборудованной котельной, при этом их запрещено монтировать в жилых помещениях и санузлах.

Удобно смонтировать компактный отопительный агрегат на кухне, если она отвечает всем требованиям

В этом помещении уже есть водопровод, канализация, электропроводка, имеется или будет подведен газопровод. При этом следует обратить внимание на следующие требования по установке настенного газового котла:

• пространство под котельным агрегатом должно оставаться свободным;
• деревянную или каркасную стену дома требуется защитить экраном из негорючего материала;
• расстояние от задней стенки котла до несгораемой стены — от 2 см, от защитного экрана — от 3 см;
• расстояние от боковых стен — 10 см для негорючих, 25 см для незащищенных трудногорючих и горючих.

Видео описание

Как производится монтаж дымоходной трубы, смотрите в следующем видео:

Подключение керамического дымохода

Керамические дымоходы сами по себе практически вечные, но так как это достаточно хрупкий материал, то надо четко себе представлять, как правильно выполняется подключение (стыковка) металлической части дымохода и керамической.

Стыковка может выполняться только двумя способами:

По дыму – металлическая труба вставляется в керамическую

Здесь важно помнить, что внешний диаметр металлической трубы должен быть меньше, чем у керамической. Так как тепловое расширение металла гораздо больше, чем у керамики, то в противном случае стальная труба нагревшись попросту разорвет керамическую.

По конденсату – металлическая труба надевается на керамическую.

Для обоих способов специалистами используются специальные переходники, которые с одной стороны оборудованы прокладкой для контакта с металлической трубой, а с другой, которая контактирует непосредственно с дымоходом, обернуты керамическим шнуром.

Стыковка должна проводиться через одностенную трубу – у нее больший коэффициент теплоотдачи. Это значит, что дым, пока дойдет до переходника, успеет немного остыть, что в итоге продлевает срок службы всех материалов.

Монтаж котлов в домах индивидуальной застройки

Способ размещения отопительного котла в жилом доме зависит от его конструкции и может быть напольным или настенным. Следует отметить, что напольные модели в большинстве случаев превышают по тепловой мощности навесные источники тепла.

Кроме этого, более свободная схема циркуляции теплоносителя в таких устройствах допускает их установку для работы в автономных системах отопления с естественной циркуляцией.

Монтаж напольных котлов в отдельной топочной

При необходимости установки источника тепла мощностью более 32 кВт, выбирают газовые котлы с установкой на пол, поскольку тепловая производительность серийных навесных моделей не превышает названной величины. Разработанные типовые схемы топочных, для домов частной застройки, предусматривают наличие:

• расширительного бака;
• нагревателя горячей воды для бытовых нужд;
• емкостного или скоростного разделителя;
• распределительной гребенки;
• не менее двух циркуляционных насосов.

Кроме этого, требуется выполнение монтажа аварийных сбросных линий и предохранительных клапанов, срабатывающих при повышении давления в трубопроводах.

Работы по монтажу котла начинаются с подготовки кирпичных или бетонных оснований не только под него, но и под все баки, которые после наполнения водой станут довольно тяжелыми. После этого следует собрать распределительные гребенки и насосные блоки с запорной арматурой, и закрепить их на стене по проектной схеме.

Нужно ли окно в котельной частного дома по нормам РБ?

Необходимость и размер окна в котельной частного дома регламентированы пунктом 21.12 изменения №7 к указанным выше санитарным нормам и правилам (СНиП) РБ.

В помещении с установленными газовыми котлами для проветривания обязательно нужно предусмотреть открывающееся окно, выходящее наружу (на улицу) минимальной площадью 0,25 м2.

Важно! Для котлов отопления с коаксиальным дымоходом и закрытой камерой сгорания наличие окна в топочном помещении не обязательно. Коаксиальная дымоходная труба для газового котла выполнена по принципу «труба в трубе»

Двухконтурная конструкция позволяет принудительно удалять продукты горения и засасывать нужное количество атмосферного воздуха в закрытую камеру сгорания отопительного аппарата с улицы

Коаксиальная дымоходная труба для газового котла выполнена по принципу «труба в трубе». Двухконтурная конструкция позволяет принудительно удалять продукты горения и засасывать нужное количество атмосферного воздуха в закрытую камеру сгорания отопительного аппарата с улицы.

О том, как правильно запроектировать входы в частную котельную, Вы узнаете далее.

Правила и нормы установки газового котла в частном доме

Выбор места установки газового котла зависит от его мощности:

• при мощности до 60 кВт установка возможна на кухне (при соблюдении определенных требований);
• от 60 кВт до 150 кВт — в отдельном помещении независимо от этажа (при условии использования природного газа их можно устанавливать в подвале и цокольном этаже в том числе);
• от 150 кВт до 350 кВт — в отдельном помещении первого или цокольного этажа, в пристройке и отдельно стоящем здании.

Это не значит, что котел на 20 кВт нельзя установить в отдельной бойлерной. Можно, если хотите все системы жизнеобеспечения собрать в одном месте. Вот только к объему помещений есть требования. Минимальный размер котельной в частном доме должен быть:

• для котлов мощностью до 30 кВт минимальный объем помещения (не площадь, а объем) должен быть 7,5 м3;
• от 30 до 60 кВт — 13,5 м3;
• от 60 до 200 кВт — 15 м3.

Только в случае установки газового котла в помещении кухни действуют другие нормативы — минимальный объем — 15 кубов, а высота потолков — не менее 2,5 м.

Вариант установки настенного газового котла — до стены не менее 10 см

К каждому варианту помещений под газовую котельную предъявляются определенные требования. Часть из них — общие:

Любое помещение котельной в частном доме должно иметь естественное освещение. Причем площадь окон нормируется — на 1 м3 объема должно приходится не менее 0,03 м2 остекления

Обратите внимание — это размеры стекла. К тому же окно должно быть распашное, открываться наружу. В окне должна быть форточка или фрамуга — для аварийного проветривания при утечке газа. Обязательна вентиляция и удаление продуктов сгорание через дымоход

Выхлоп маломощного котла (до 30 кВт) можно вывести через стену. К котельной любого типа должна быть подведена вода (подпитывать систему при необходимости) и канализация (сток теплоносителя).

Еще одно общее требование, которое появилось в последней версии СНиПа. При установке газового оборудования для ГВС и отопления мощностью свыше 60 кВт необходима система контроля загазованности, которая в случае сработки автоматически будет прекращать подачу газа.

При наличии бойлера и отопительного котла,при определении размеров котельной их мощность суммируется

Далее требования различаются в зависимости от типа бойлерной.

Это интересно: Конструкция висячих стропил: познаем подробно

Планировка

Современные строительные материалы и дизайнерские проекты способны замаскировать колонку на небольшой кухне. Накануне ее приобретения, необходимо позаботиться о зоне будущего месторасположения. От данного будет зависеть размер и модификация. Безупречным местом, считается кухонный шкаф.

Размер его обязан быть выше габаритов колонки. Наименьшее расстояние между ними должно быть более 30 мм. Такие условия обеспечивают вентиляцию и предотвращают возгорание.

Также рекомендуется убирать верхнюю и нижнюю крышки. Так как они гарантируют проблемы при работе колонки со шкафчиком. Кроме того, таким образом, будет обеспечена дополнительная циркуляция воздуха вентиляции. Рекомендуется также проклеивать стенки такого шкафа специальной теплоотражающей пленкой.

Таким образом, подведя итог, можно сказать, что в современных условиях газовый котел или колонка на кухне не является раздражающим фактором, поскольку они могут быть успешно интегрированы в современный индивидуальный дизайн кухни с котлом, используя современные отделочные варианты можно успешно обыграть вариации их размещения на кухне маленького размера.

Учитывая преимущества автономного теплоснабжения, которые создаются этими агрегатами, большинство владельцев коттеджей выбирают именно такой тип котельного оборудования. Ответить на их вопрос о том можно ли установить газовый котел на кухне – просто, конечно, можно, при соблюдении норм пожарной безопасности.

Нормы устройства дымохода ↑

Материал для дымохода выбирается в зависимости от сгораемого топлива и типа котла. Для газового котла трубы должны быть цилиндрической формы и изготовлены из металла, лучше — нержавеющей стали. Такие дымоходы наиболее безопасны, долговечны и надежны.

Дымоход выводится выше конька дома. Обязательно должен быть смонтирован люк для прочистки дымохода. Для того, чтобы обеспечить удобство сбора сажи во время прочистки, сбора и отвода конденсата, необходимо пустое пространство под входом дымохода.

Схема дымохода газового котла

При монтаже дымохода должно быть не более трех колен и поворотов. Труба, соединяющая котел и дымоход, должна быть максимально короткой, не более 25 см.

Вертикальный участок на выходе из котла должен быть равен минимум двум диаметрам. За этим вертикальным отрезком труба присоединительного участка обязательно должна восходить вверх с уклоном в сторону котла.

Дымоудаление в таком случае осуществляется за счет естественной тяги через дымоход.

Следование всем требованиям и правилам установки газовых котлов обеспечит их эффективную работу, долговечность и пожаробезопасность.

Особенности установки котлов в многоквартирных домах

Для создания автономной системы обогрева необходима установка газового котла в многоквартирном доме требования к ней практически те же. Для автономных систем многоквартирных домов выбираются турбированные котлы с закрытой камерой сгорания. Ссылки на СНиП, в котором запрещены установки котелен в многоэтажных домах, не выдерживают критики.

8d72d9ba87ed40c63747d67d64d79533.jpe

СНиП разрабатывался еще в прошлом веке. При соблюдении соответствующих технических требований к помещениям для установки современного газового оборудования, котлы для автономного отопления можно установить. Ведь современные изолированные камеры сгорания котлов обеспечивают безопасность и комфорт в жилище.

Если получено разрешение на создание автономной отопительной системы в многоквартирном доме, то самым рациональным решением будет установка двухконтурного газового котла в квартире для обеспечения горячей водой. Квартира была подключена к центральному отоплению, значит, при монтаже отдельного отопления нужно будет отключиться от нее и смонтировать замкнутую автономную систему. Это значит, что нужно будет установить радиаторы отопления, соединить их трубопроводами, которые подвести к установленному котлу.

Перед тем, как подключить контур к котлу необходимо, причем в обязательном порядке, произвести опрессовку системы воздухом или давлением жидкости. Для новой системы давление должно превышать рабочее в 2 раза. В принципе подключение газового котла к системе отопления схема при этом не имеет значения, осуществляется после проведения испытаний, а вот подключение к газовой магистрали и запуск котла могут осуществить только работники газовых служб имеющих лицензию.

Первое время, после запуска автономного отопления, нужно проследить и убедиться, что котел и его автоматика работает правильно. При наборе заданной температуры теплоносителя котел должен автоматически отключаться. Если же это не произошло, то спрашивать, почему газовый котел не отключается, не имеет смысла. Возникла серьезная неисправность. Либо вышел из строя блок управления, либо неисправен датчик. В таком случае нужно вызвать специалистов, которые имеют право на ремонт газовых котлов.

Создание специального шкафа для котла

Встраивание газового котла в специальный шкаф позволяет надежно скрыть газовое оборудование, идеально вписав его в интерьер кухни. Такой шкаф не имеет задней стенки, крышки и дна.

Встроенный шкаф можно изготовить под заказ или самостоятельно:

1. Для этого необходимо произвести замеры газового оборудования добавив к снятым меркам 5-10 см свободного пространства для естественной вентиляции.
2. Обратившись на фирму по производству кухонных гарнитуров можно заказать полное изготовление шкафа или только дверцы в соответствии со стилем и цветовым решением основного кухонного гарнитура, а всю остальную конструкцию выполнить самостоятельно. Дверцы, маскирующие газовый котел лучше сделать ажурными – такой прием позволит обеспечить дополнительную вентиляцию.
3. Для самостоятельного создания каркаса встроенного шкафа понадобятся профиль, саморезы и шуруповерт. Произведя монтаж каркаса, его рекомендуется обшить листами металла, а сверху гипсокартоном. После чего конструкцию грунтуют, окрашивают и навешивают готовые дверцы. В качестве материала для изготовления шкафчика также может служить ламинированный ДСП.

Встроенный шкаф также отлично подойдет для того, чтобы скрыть газовой котел, расположенный в углу, между двумя навесными шкафами кухонного гарнитура. В таком случае можно использовать конструкцию без боковых стенок, прикрепив маскирующую дверцу на планки к соседнему шкафчику.

К газовому котлу необходимо обеспечить приток воздуха

Подготовка к установке напольного котла

До того, как подключить напольный газовый котел, нужно подготовить инструменты, материалы. Также потребуется изучить инструкцию по установке агрегата и руководство по эксплуатации.

Из материалов и инструментов нужно иметь под рукой:

• цемент и песок;
• лопату;
• емкость для приготовления раствора;
• дрель;
• молоток;
• болты и гвозди;
• деревянную окантовку;
• трубы для газохода.

Начинать монтаж газового прибора можно только после подготовки места для его расположения. Напольный теплоагрегат необходимо устанавливать на бетонное основание. Стяжку можно заменить ровным металлическим листом. Его подкладывают под ножки котла так, чтобы он выступал на края агрегата минимум на 30 сантиметров. Напольный агрегат должен стоять абсолютно ровно.

В квартирах, расположенных в многоэтажных домах или в объектах индивидуальной застройки, устанавливают котлы с закрытой камерой сгорания, коаксиальный дымоход к ним выводят на улицу через стену помещения. Отверстие для газохода в зависимости от модели котла располагается либо на его задней стенке, либо на верхней панели. Как правило, оно находится сзади и таким образом дымоход можно легко вывести через стену.

Монтаж напольного агрегата

Рассмотрим, как правильно установить напольный газовый котел в специально оборудованном помещении. На этапе проектирования котельной предусматривают обустройство отдельного фундамента под котел высокой мощности. Фундаментное основание выполняется из железобетона, и оно должно быть строго горизонтальным. Это позволяет избежать вибраций и шумов при работе оборудования.

Если под котельную выделено помещение на первом этаже дома, и пол в нем деревянный, необходимо подготовить ровное негорючее основание. Для этого подходит кирпичная кладка на ложок (плашмя широкой стороной) или укладка толстой керамической плитки (под нее кладут «сэндвич» из металлического, а затем асбестового листа, который приклеивают к металлу). Размер основания подбирается в зависимости от габаритов котла — с каждой стороны оно должно выступать минимум на 10 см.

Схема установки напольного газового котла

Если стена дома за котлом выполнена из сгораемого или трудносгораемого материала, ее рекомендуется защитить по тому же принципу, что и в случае с установкой настенного теплогенератора.

После того, как основание наберет прочность, можно установить котел на место и подсоединить его к дымоходу, к контуру отопления. Двухконтурный агрегат также подключается к системе горячего водоснабжения. Обеспечивается электропитание для автоматических устройств.

Завершив монтаж напольного газового котла, следует вызвать представителей газовой службы. Специалисты в обязательном порядке проверяют соответствие помещения и оборудования требованиям ТУ. Если все в норме, выполняется подключение оборудования, пуско-наладочные работы, оформляется договор об оказании услуг подачи газа.

Требования к отдельным помещениям

Котельные, обустроенные в отдельных помещениях, должны соответствовать ряду требований, которые очень похожи на предыдущие:

• Потолок должен находиться на высоте свыше 2,5 м;
• Площадь и объем помещения выбираются в зависимости от индивидуальных предпочтений, но минимально допустимый объем составляет 15 м3;
• Каждая стена котельной должна иметь предел огнестойкости 0,75 ч и отсутствующее распространение пламени (этому требованию соответствует кирпич, бетон и строительные блоки);
• К вентиляции предъявляются те же требования, что и при установке котла на кухне – трехкратный отток и такая же величина забора воздуха, увеличенная на объем кислорода, расходуемый в процессе горения;
• В помещении обязательно должно быть хотя бы одно окно с площадью остекления от 0,03 м2 на 1 м3 объема помещения.

При установке газовых котлов мощностью свыше 150 кВт должна быть возможность выйти из котельной прямо на улицу. Размещение газового котла в индивидуальном жилом доме предполагает, что оборудование не может быть смежным с жилыми комнатами. В любом случае, котельную нужно оборудовать исключительно противопожарными дверьми.

Нормативные документы

Котельная в частном доме — объект повышенной взрыво- и пожароопасности. Нормативы предусматривают меры, направленные на увеличение надежности этих помещений, предотвращение несчастных случаев и разрушений строительных конструкций при утечке газа.

При проектировании и устройстве газового отопления руководствуются:

• инструкцией МДС 41.2-2000 по размещению котлов;
• СНиП 2.04.08-87 п.6.29-48;
• СП 41-104-2000 глава 4;
• СП 42-101-2003 пункт 6.17-25;
• СП 62.13330.2011 пункт 7;
• СП 60.13330.2012 пункт 6.6;
• СП 55.13330.2011 пункт 6.12.

Нормы разработаны для котельных, где источником тепловой энергии служат автоматизированные агрегаты заводского производства. Они рассчитаны на максимальную температуру теплоносителя 115°С и давление в сети, не превышающее 1 МПа. Для использования оборудования на территории Российской Федерации Ростехнадзор выдает специальное разрешение.

Правила и нормы установки газового котла в частном доме

Нормы регламентируют конструктивные решения и планировку при размещении газового оборудования в загородных усадьбах:

Котлы не допускается устанавливать в помещении высотой ниже 2,5 м. Регламентируется минимальный объем топочной — 15 м³. При этих характеристиках площадь технической комнаты составляет 6 м². Рекомендуемый размер для удобства обслуживания теплового генератора — 7-10 м².

Если в помещении установлено дополнительное оборудование или комната используется с бытовыми целями (постирочная, гладильная), площадь увеличивают до 12 м².

Котельная в частном доме отгораживается от соседних помещений стенами или перегородками из негорючих материалов. Отделка также не должна поддерживать горение.

В деревянных домах, относящихся к объектам повышенной пожароопасности, котел устанавливают в отдалении от стен на расстояние 400 мм. Это ограничение относится к мебели из древесины и другим легко возгорающимся предметам.

Если применяются экраны из асбестового картона, обшитого кровельной сталью, расстояние можно уменьшить в 2 раза. При этом должно соблюдаться условие — защита отстоит от легко сгораемых конструкций на 25 мм и выходит за горизонтальные габариты оборудования на 150 мм, за верхнюю поверхность — на 300 мм.

Естественное освещение — обязательный стандарт для бойлерных. Нормы не ограничивают высоту окон и не диктуют их геометрическую форму. Площадь остекления рассчитывают с учетом объема помещения. Она составляет 0,03 м² на 1 м³ котельной.

Для помещения объемом 15 м³ требуемый размер остекления составляет 0,45 м². Это площадь среднего проема 60х80 см. Норма не предусматривает обеспечение хорошей освещенности. Просвет нужен для восприятия ударной волны при возможном взрыве и сохранения строительных конструкций от разрушения.

При толщине стекла 3 мм его минимальная площадь составляет 0,8 м², 4 мм — 1 м², при 5 мм — не менее 1,5 м².

В котельной предусматривают естественную вентиляцию и дымоудаление. В зависимости от модели агрегата оно может быть принудительным. Трубу дымохода выводят на отметку выше уровня крыши.

Расположение котельной учитывают в объемно-планировочном решении дома. Все технические помещения размещают с северной или восточной стороны. В южной и западной части строения лучше запланировать жилые комнаты.

Для удобного обслуживания котельную рекомендуется сгруппировать с другими помещениями, содержащими техническое оборудование — санузлом, кухней, гаражом.

В котельной предусматривают подачу воды и возможность ее отвода при сливе из системы. Запрещено рядом устанавливать электрический щит, чтобы не пересекать электропроводку и водяные коммуникации.

Выбор газового котла

Прежде, как поставить котел в квартире, нужно сделать оптимальный выбор. В многоэтажном доме можно устанавливать настенные и напольные котлы. Более эстетичными и удобными относительно размещения считаются настенные модели. Их размеры сопоставимы с габаритами кухонных навесных шкафчиков и поэтому они хорошо вписываются в интерьер помещения.

С установкой напольных агрегатов будет сложнее, поскольку их не всегда можно вплотную придвигать к стене. Этот нюанс зависит от места нахождения патрубка дымоотведения. Если он находится сверху, то прибор при желании придвигают к стенке.

Котлы также бывают одно- и двухконтурными. Первые из них работают лишь на теплоснабжение, а вторые – на отопление и подогрев воды. Когда для ГВС используется другое оборудование, тогда будет достаточно одноконтурной модели.

Если вода будет греться газовым котлом, тогда придется выбирать один из двух способов: бойлером косвенного нагрева или проточным змеевиком. У обоих вариантов имеются недостатки. Когда используется змеевик, а значит, осуществляется проточный нагрев, не все агрегаты способны поддерживать заданную температуру.

По этой причине в котлах нужно выставлять особые режимы работы, они в разных приборах называются по — своему. Например, в моделях Navien (прочитайте о неисправностях котла Навьен), Beretta – это «приоритет горячей воды», а в Ferrolli – «комфорт».

Недостаток бойлерного нагрева в том, что на поддержание стабильной температуры воды в резервуаре расходуется газообразное топливо. Кроме этого, ограничен резерв нагретой воды. После его расхода, приходится ждать, пока новая порция нагреется.

Выбор из вышеописанных способов дело индивидуальное, но нужно помнить, что при проточном варианте придется ориентироваться на производительность нагрева воды в минуту, а при бойлерном – на объем бака.

Газовые агрегаты отличаются типом используемой горелки, которые бывают:

• однопозиционными;
• двухпозиционными;
• модулируемыми.

Самыми дешевыми являются однопозиционные, но при этом они наиболее неэкономные, поскольку всегда работают на полную мощность. Чуть экономичнее — двухпозиционные, которые способны функционировать и на 100% мощности, и на 50%. Лучшими горелками считаются модулируемые, поскольку у них много рабочих режимов, что позволяет экономить топливо. Их производительность управляется автоматически.

f23101c2bc8d0c3be1c40bc2c4bd8451.jpe

Горелка находится в камере горения, которая бывает открытого или закрытого типа. Кислород для открытых камер поступает из помещения, а продукты сгорания выводятся посредством атмосферного дымохода.

Закрытые камеры оснащают коаксиальной дымоходной конструкцией, а кислород для горения поступает в них с улицы. В этом случае продукты горения отводятся по центральному контуру дымохода, а воздух поступает по наружному.

Правила установки оборудования

Чётко следуйте всем правилам и нормам СНиП «Газораспределительные системы», не отклоняясь от них.

Любая попытка сымпровизировать или изменить классическую технологию может быть замечена проверяющими.

А если это повлечёт аварию или убытки другим жильцам дома, владельцу грозит административное, а, в некоторых случаях и уголовное наказание.

• Если котёл настенный, пол под ним должен быть идеально ровным, так как насос, качающий воду может повлечь вибрацию и смещение котла. Если вибрация будет сильной, газовые трубы или система водоснабжения может отсоединиться от котла, что приведёт к утечке газа или к потопу.
• Если есть возможность изготовить подставку под котёл, это обезопасит конструкцию и усилит прочность сцепления с полом.
• Если установить котёл возле плиты, бойлера или прочих нагревающихся элементов, то общая мощность термического поля между ними будет выше, чем показывают датчики, так как они замеряют данный только внутри самой системы. Данное правило не указано в СНиП, но часто является причиной преждевременного износа механизма или выхода из строя.

Особенности выбора и установки дверей

Если котел установлен в пристройке или одном из помещений дома (включая подвальное), то дверь в бойлерную из дома должна быть огнеупорной. То есть, конструкция должна выдерживать не менее 15 минут воздействия открытого огня — это позволит людям эвакуироваться в случае возникновения пожара. Огнеупорные двери должны быть выполнены из металла, открываться в сторону жилого помещения.

Наружные двери в котельной частного дома (отдельно стоящей либо в пристройке) должны быть неукрепленными (слабо укрепленными). Это позволит взрывной волне вынести дверь наружу — энергия взрыва направится на улицу, а не на внутренние стены дома. Кроме того, через сорванные двери улетучится газ.

Дверь для котельной также служит одним из элементов вентиляции — полотно с решеткой в нижней части обеспечивает приток воздуха в помещение. Использование такой конструкции может быть обязательным требованием проекта монтажа котельной.

Особенности характеристик

Чтобы ответить на вопрос, какой материал лучше использовать для строительства, газосиликат или газобетон, остановимся детально на характеристиках этих ячеистых материалов, каждый из которых отличается свойствами, структурой, определенными эксплуатационными параметрами:

• прочностные характеристики газового силиката превышают прочность газобетона, что связано с более равномерной концентрацией воздушных полостей в бетонном массиве;
• газовые блоки от силикатных композитов незначительно отличаются массой, что повышает действующие на фундамент здания усилия и незначительно усложняет выполнение работ, связанных с кладкой;

Газосиликат — разновидность ячеистого бетона

• теплоизоляционные характеристики силикатных бетонов выше, чем у изделий из газового композита, что связано с более равномерной концентрацией воздушных пор. Это позволяет использовать газосиликатную продукцию для возведения зданий, отличающихся комфортным температурным режимом;
• повышенной устойчивостью к воздействию отрицательных температур и длительных циклов замораживания и оттаивания обладает газовый бетон, превосходящий силикатный блок, склонный к интенсивному поглощению влаги;
• в отличие от газобетонных композитов, силикатные блоки обладают правильной геометрией, а также характеризуются уменьшенными размерами допусков. Это облегчает кладку, позволяют уменьшить расход клеевой смеси и состава для выполнения штукатурки;
• эстетическое восприятие белых зданий, построенных из газосиликата, намного выше, по сравнению с постройками из серого газонаполненного бетона;
• более высокая устойчивость к воздействию открытого огня у газового бетона, хотя оба материала обладают хорошей огнестойкостью;
• срок эксплуатации зданий, основой которых является газонаполненный бетон и газосиликатные блоки, достаточно большой. Оба материала используются в жилищном и промышленном строительстве небольшой период времени, поэтому сделать заключение о долговечности какого-либо из них проблематично.

Перечислив эксплуатационные характеристики, следует остановиться на финансовой стороне. При равных размерах изделий, газосиликатная продукция отличается повышенной ценой по сравнению с газобетоном, что обусловлено особенностями технологии изготовления.

Расчет мощности котла

Когда выбран тип нагревательного агрегата, следует определиться с его мощностью. При желании можно заказать теплотехнический расчет, позволяющий определить потери тепла в помещениях. На основании этой цифры приступают к подбору мощности котла.

Можно не производить расчеты, а воспользоваться нормами, полученными опытным путем, согласно которым на 10 «квадратов» площади необходим 1 кВт мощности котла. К данному результату следует приплюсовать запас производительности на различные потери.

Например, для теплоснабжения квартиры площадью 60 «квадратов» нужен прибор мощностью 6 кВт. Если планируется подогрев воды, добавляют 50% и получают 9 кВт мощности, а на случай аномально холодной погоды еще 20-30%. Итоговый результат — 12 кВт.

Но это расчет для средней полосы России. Если населенный пункт располагается севернее, следует еще увеличить производительность агрегата. Конкретная величина зависит от степени утепления дома. Для панельной или кирпичной многоэтажки это будет 50% и более.

Процесс получения разрешения, связанного с тем, можно ли поставить газовый котел в квартире, довольно сложный, затратный и занимает много времени. Но все усилия того стоят, поскольку гораздо лучше проживать при комфортной температуре в помещениях. При этом, платить за индивидуальное отопление придется меньше, чем за централизованное.

Основные требования к помещению для установки отопительного газового оборудования

Но это возможно не во всех случаях, поэтому можно ограничиться нежилой комнатой. Отличный выход из ситуации – обустройство отопительного помещения в подвале. Но это возможно только при наличии частного дома, который состоит всего из одного этажа.

3115de8f1e35d7e4992ffa6d49b7359e.jpe

d2f33ac3a08fa8175ee12f37394a80af.jpe

Основные правила выбора помещения под котельную:

• Потолки должны иметь высоту более 2.1 м;
• Дверной проем больше 0.7 м;
• Для установки 1 единицы оборудования площадь помещение должна быть не меньше 4 м2;
• Поверхность стен комнаты ровная и покрытая штукатуркой (отделка должна осуществляться пожаробезопасными материалами);
• Ровное напольное покрытие из негорючих материалов;
• Оконный проем должен быть пропорциональный размерам комнаты: 30 см2 оконной поверхности на 1000 см3 объема комнаты.

В котельной должен присутствовать доступ к дымоотводу достаточного диаметра, контур заземления и подвод воды.

Схема установки котла

В доме частного использования правила не запрещают устанавливать определенные виды котлов – можно смело выбирать подходящий. Также нет ограничений относительно места расположения помещения для обустройства котельной. Можно спокойно планировать еще с момента проектирования дома установку большого отопительного оборудования на газе в предназначенной для этих целей пристройке, из которой возможно отопление не только жилых помещений, но и гаража, подсобки и др.

Классификация

Современный рынок предлагает широкий ассортимент газовых отопительных агрегатов с автоматическим (с использованием датчика) и ручным управлением. Их можно классифицировать по нескольким признакам:

• В частном доме может быть проведена установка одно- или двухконтурного котла. Первые предназначены для использования в системах отопления. При эксплуатации двухконтурного варианта обеспечивается одновременный нагрев воды и для обогрева помещений, и для подачи в водопровод горячего водоснабжения.
• По типу установки выделяют модели настенного и напольного исполнения. Первые более компактны, но имеют меньшую мощность, они могут быть использованы в частном доме относительно небольшой (до 250 квадратов) площади. Котел напольный – это мощная установка, рассчитанная на обслуживание больших помещений.

По типу тяги выделяют два вида агрегатов: котлы с открытой топкой (атмосферные) и оборудование с закрытой топкой и принудительной вентиляцией.

Установка газового котла в квартире: согласование установки

Технические условия

За получением ТУ на подключение жилья к газоснабжению, отправляются в городскую газовую службу.

От Вас потребуется написать заявление, указав, какой объём потребления газа предполагается (заранее нужно будет узнать это: по площади помещения подсчитайте мощность прибора, подберите модель, а в интернете можно посмотреть какой расход газа у данной модели).

Получение ТУ – основной разрешительный документ. На его оформление уйдёт около 1 – 2 недель.

Проект установки

Второй этап – разработка проекта. Делает его, конечно, не владелец жилья, а специалисты-инженеры.

Ими будет выработана схема установки оборудования, прокладки газовых труб, а для дома, ещё и прохождение оных труб по участку.

Напольный газовый котел в частном доме

Будьте готовы много платить на каждом бумажном этапе.

Согласование в Горгаз

После доработки, проект отправляется в Горгаз (Облгаз, или другой соответствующей службе). Кроме проекта, нужно будет приложить документы, которые вам вручат при покупке котла:

1. Технический паспорт уже купленного аппарата.
2. Инструкцию от котла (многие размеры и условия будут взяты именно оттуда!)
3. Сертификат соответствия.
4. Санитарный сертификат.
5. Вывод экспертизы по котлу.

Если проект прошёл проверку – начинаются монтажные работы. Если нет – Вам предоставят список рекомендуемых правок и причины отказа. Нужно будет всё сделать и подать документы повторно.

Сложно сказать, сколько будет длиться этот этап оформления. Могут сделать за неделю, а могут и три месяца.

Как установить газовую колонку

Самостоятельная установка запрещена законом РФ, но так как представители газовой службы часто остаются неуловимы, то рекомендуем смонтировать устройство самостоятельно. Специалистов следует пригласить лишь для подключения шлангочки к газовой трубе и проверки всех соединений на герметичность.

Что нужно иметь при себе

Первым делом приготовьте все необходимые материалы и инструменты. Вам понадобятся:

• новая газовая колонка;
• трубы ПВХ для водопровода и металлопластиковые для газа;
• фитинги;
• краны – газовый и водопроводный (лучше использовать шаровые);
• фильтры солевой и магнитный;
• гофра или оцинкованная труба (если идет в комплекте с колонкой);
• кран Маевского;
• кольцо, чтобы сделать вход в дымоход;
• газовый шланг (его длина зависит от расстояния между трубой и колонкой);
• шланги для воды (длину также подбирайте в зависимости от расстояния);
• дюбели и саморезы;
• газовый ключ;
• труборез;
• набор гаечных ключей;
• дрель;
• уровень;
• герметик, ФУМ-лента и пакля;
• паяльная станция для труб.

В случае частного дома вам еще может потребоваться металлическая (асбестовая) труба для отвода дыма. Ее диаметр не должен быть меньше 120 мм, а высота два или более метра.

Убираем старое

Это старая газовая колонка, использование которой не безопасно. Лучше всего заменить ее на современный аналог.

Если у вас уже стоял водонагреватель, то, первым делом, нужно его демонтировать. Для этого:

1. Перекройте все газовые вентили.
2. С помощью газового ключа открутите фиксирующую гайку на шланге.
3. После снимите шланг с колонки. В том случае, если шланг новый и не имеет повреждений, то его можно использовать дальше. В противном случае, купите новый.
4. Теперь можно переходить к отключению устройства от водопровода. Перекройте воду (если есть кран около колонки, то достаточно перекрыть его, иначе придется закрыть доступ воде всей квартире).
5. Снимите соединительную трубу, находящуюся на выходе колонки и вытащите ее из дымохода.
6. Демонтируйте водонагреватель, сняв его с креплений.

Непосредственно монтаж

Установка газового водонагревателя происходит в несколько этапов. После выбора места нужно подготовить все коммуникации: водопровод, дымоход и газопровод. Все это должно находиться в непосредственной близости к будущей колонке, чтобы после монтажа последней вам осталось только подключить шлангочки к трубам.

Для подключения газа к газовой колонке обязательно вызовите специалистов специальной службы.

1. Итак, первым делом нужно разметить место для водонагревателя. Подвешиваю его на специальную планку, которая входит в комплект с устройством. Ту-то вам и понадобится дрель, дюбеля и саморезы. Лучше делать разметку с помощью уровня.
2. Сверлим отверстия, вбиваем дюбеля, прикладываем планку и прикручиваем ее к стене саморезами.
3. Следующим делом нужно подключить водонагреватель к дымоходу. Делается это с помощью гофры или металлической трубы. Установить последнюю несложно. Трубу нужно одеть на патрубок (а рукав еще и затянуть хомутом) колонки. Другой конец вставляется в дымоход и замазывается цементом (можно и асбестом). Но не забывайте, что горизонтальный участок трубы не может превышать 6 м и нельзя делать более 3 изгибов гофры.
4. Теперь можно переходить к подключению колонки к водопроводу. Как говорилось ранее, монтаж труб и разветвления лучше сделать заранее. При этом не всегда хорошим вариантом является врезка в ближайшую линию (если напор в ней слабый, врезайтесь непосредственно в главную трубу, идущую на квартиру). Обязательно установите на новую ветку, идущую к водонагревателю, кран, чтобы можно было производить ремонт колонки или её замену, не выключая воду во всей квартире или доме. Для проведения трубопровода вам понадобятся металлопластиковые трубы и паяльник, также кран, муфты.
5. После окончания работ с трубопроводом горячей и холодной линии, вам остается лишь подключить шланги к соответствующим выходу и входу в колонку и к трубам.

Так выглядит дымоход, выполненных из гофры. Кольцо имеет сугубо эстетическое значение.

На этом ваша работа завершена. Подключение к газовой трубе осуществляется специалистами соответствующей службы. На вход в колонку также ставится шаровой кран, все соединения герметизируются а затем проверяются на утечки.

Монтаж вытяжки и вентиляции

Техника безопасности требует, чтобы была сделана приточная вентиляция в помещение, где установлен котёл.

Всё достаточно легко, если речь идёт об аппарате с закрытой камерой сгорания (а таких сейчас большинство). Установив трубу коаксиального дымохода, владелец получает два в одном: и приток свежего воздуха непосредственно в котёл, и отвод отработанных газов.

Если вытяжка монтируется на крышу, её обычно делают в одном блоке с газоходом, но последний должен быть на метр выше.

Газовики будут периодически проверять трубопровод на его чистоту и тягу. Должны быть организованы лючки для чистки и конденсатоприёмники.

Как спрятать коммуникации

Дизайн кухни с газовым котлом подразумевает не только маскировку самой колонки, но и трубки, шланга и дымохода. При ремонтных работах ни в коем случае нельзя замуровывать их в стены. Все части газового котла должны быть легкодоступными и находится под рукой. Коммуникации достаточно задекорировать в нужные тона. Прячутся в специальные короба и профили с дверцами, которые при желании легко открываются. Если кухонный интерьер делается в стиле хай-тек, то все коммуникации можно оставить открытыми и на виду. Достаточно только подкрасить некоторые в нужные цвета.

Трубы и газовый счетчик внутри кухонного модуля

Трубы на этой кухне удачно вписаны в лофт интерьер, а колонка просто закрыта декоративной панелью

Варианты

Итак, после того как хозяева приобрели новый котел, начинает планироваться установка оборудования. Чаще всего стандартный агрегат белого цвета негативно сказывается на виде интерьера, поэтому владельцы задумываются над тем как его вписать в общий дизайн.

Так, дизайн того угла, где будет установлен котел, нужно организовать еще до того, как будет установлен нагревательный прибор.

Конечно, самым лучшим решением будет провести монтаж в специальный шкаф, который будет сделан в соответствии с дизайнерским оформлением остального гарнитура. Но также может быть установлен специально подготовленный металлический каркас, который обошьется гипсокартоном. Внутри такой ниши вешается котел, и в последнюю очередь на нее устанавливается дверца, которая также будет повторять внешний облик кухонной мебели. Существует вариант отделки передней панели котла. Ее можно покрасить или оформить самоклейкой. А самым простым решением будет поместить котел где-то за одной из сторон гарнитура, это подойдет в том случае, если цвет нагревателя будет совпадать с мебелью.

Все решения об оформлении дизайна должны приниматься до установки котла. Кроме того, нужно заблаговременно позаботиться о выборе облицовки коммуникаций

Обговорить требуемые размеры мебели, и уделить отдельное внимание габаритам того места, где будет расположен шкаф
