Особенности составления однолинейной схемы электроснабжения

Проект электрификации загородного дома. Трехфазная или однофазная сеть?

Схема проводки для частного дома

Дом в частном секторе чаще всего питается от сети 220V. Однако 3 фазы в частный дом — оптимальный вариант, если здание двухэтажное или еще выше, а также при наличии электрических плит, водонагревательных котлов, сварочных аппаратов, техники на электроприводе. Благодаря трехфазному электроснабжению получится снизить номиналы защитных устройств и перестраховаться от перекоса фаз.

Типичная схема трехфазной электропроводки в частном доме состоит из внешней, или пусковой, а также внутренней части. Сеть ведется к дому по воздушным ЛЭП 380V, во избежание провисания и обрыва провода расстояние от столба до дома не превышает 15 метров. Чтобы не создавать помех движению, провод натягивают на высоте от 2,7 метров. Далее с опоры проходит в щиток вводный, который расположен на внешней стене дома. Прокладывать провода по воздуху относительно просто и менее затратно.

Вводное устройство размещают на расстоянии не менее метра от труб. В щит заводят трехполюсный АВ и электросчетчик. Корпус щитовой подсоединяют к заземляющему контуру. Оболочка уличного щитка должна отвечать повышенным требованиям защиты от пыли и влаги: IP54 и выше. При составлении схемы продумываем все детали, основываясь на этажности и площади здания, количестве и мощности потребителей (как трехфазных, так и однофазных) и необходимости резервного питания. В обязательном порядке нумеруем фазу с подключенным потребителем.

Примерная схема трехфазного электрощита выглядит так:

Что такое однолинейная схема электроснабжения и какие требования для её проектирования

Проекты всех электрических сетей создаются на основе специальной технической документации, в которой отображаются расчетные и эксплуатационные мощности, параметры и характеристики проекта электросетей помещения или здания в целом. Вся эта документация регламентирована «Правилами технической эксплуатации электроустановок потребителей». Правила разработаны на основе действующих законодательных актов, государственных стандартов и других нормативно-технических документов. В правилах технической эксплуатации учтены предложения электроремонтных организаций и научно-исследовательских институтов. Основополагающим документом в проектных документах является схема электроснабжения.

Виды однолинейных электрических схем

Существуют два основных класса схем, проектирующихся на разных этапах реализации проекта. Для создания ОСЭ требуется знать ключевые характеристики каждого типа.

Расчетная схема

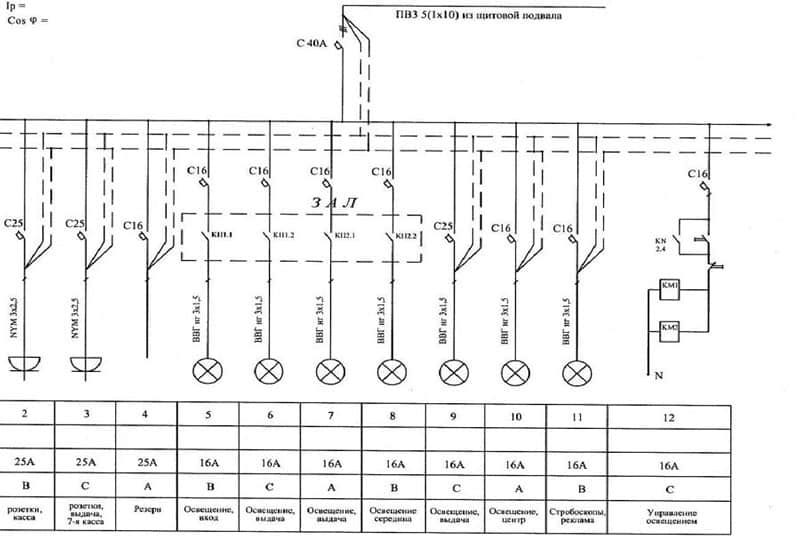

Однолинейная расчетная схема щита ЩР (электроснабжение детсада)

Проектируется на этапе разработки документов по реализуемому проекту. Здесь проводится расчет характеристик системы и требуемых нагрузок. Расчетные документы могут включать в себя:

• схематическую репрезентацию структуры;
• схему функций;
• монтажную электросхему;
• чертежные документы;
• схему пожарной безопасности.

Схема структуры электрооборудования показывает силовые элементы (точки врезки, линии передач, трансформаторные компоненты и другие) и коммуникации между ними. Схема функций создается для демонстрации работы механизмов, взаимодействующих с электросетью, и их влияния на безопасность объекта. Обычно она применяется для помещений производственного назначения, имеющих дело с обилием разнородного оборудования. Монтажный проект требует согласования с архитектурно-конструкторскими решениями и строгого указания диаметров проводов и габаритов оборудования.

Исполнительная схема

Исполнительная однолинейная схема электрощита дома

Создается, когда помещение уже подвергалось эксплуатации на протяжении некоторого времени. Требуется графически отобразить модификации, которые планируется внести в структуру сети. Документ подготавливается при проведении замены или модификации имеющегося технического оборудования. Исполнительная схема предоставляет информацию:

• о состоянии электросети в настоящее время;
• об электроприборах, входящих в ее состав;
• советы по ликвидации неполадок, обнаруженных в процессе проведения техосмотров и других мероприятий.

Если надо сделать схему предприятия, многоквартирного дома или иного объекта с несколькими уровнями снабжения, ее делают для каждого уровня: например, для всего завода, цехового подразделения и его отдельного участка. Сначала делается изображение КТП и соединяющих их сетей, потом чертежи для отдельной КТП или распределительного электрощита, и наконец – всех отдельных щитков, представленных в помещении.

Для чего нужны однолинейные схемы щитов

Однолинейная схема щитка – важный этап на пути электрификации любого помещения. С помощью щита впоследствии будет осуществляться распределение токов в цепи и управление всеми электрическими потребителями, расположенными внутри здания. В жилых домах могут устанавливаться отдельные или общие щиты для управления только линией освещения, но будут контролировать не только внутредомовые осветительные приборы, но и внешние, к примеру, фонари на территории дачного участка. Подобные щитки могут быть рассчитаны и установлены отдельно и соединяться с общей линией электроснабжения через вводно-распределительные устройства.

От щитка электрический ток распределяется по отдельным линиям потребления и отдельным потребителям. Функционирование всех отдельных устройств внутри одной линии электроснабжения контролируется специальные приборами, размещенными внутри щитка.

Щитки используются во всех типах зданий – жилые дома и квартиры, предприятия, офисы и магазины, они должны напрямую соединяться с ВРУ. Правильно укомплектованный и установленный щиток, может эффективно распределять электрический ток по всем помещениям, вести учет потребления энергии и защищать всю электрическую систему от сбоев, коротких замыканий и перепадов напряжения. Защитные функции в щитках выполняют специальные автоматы, которые обесточивают сеть, при возникновении скачков напряжения или других неполадок на линии. В целях безопасности, рекомендуется использовать по одному автоматическому выключателю на каждую линии потребителей.

Ниже вы можете воспользоваться онлайн-калькулятором для рассчёта стоимости проектирования сетей электроснабжения:

Порядок разработки ОСЭ

При создании однолинейного проекта электросети понадобится соблюдать определенные нормативные правила. При этом подбор отдельных элементов цепи должен вестись согласно ПУЭ.

Какую информацию должна нести ОСЭ

На схеме, предназначенной для формирования проекта электроснабжения, обязательно потребуется отразить:

• точку подключения к источнику питания;
• тип вводного аппарата (автомат или распределительный пункт) с указанием номинального тока;
• сведения об используемых счетчиках для учета электроэнергии;
• марку, длину, сечение и количество токопроводящих жил кабельных линий;
• расчетные потери напряжения и нагрузку;
• используемые защитные устройства;
• расположение внутренней и наружной сети освещения.

Этапы разработки

Перед началом разработки однолинейного проекта электрической сети понадобится получить техническое условие. Для этого потребуется обратиться в муниципальный участок электросетей. Техническим условием определяется место подключения объекта к питающей сети, а также границы распределения будущего проекта электроснабжения.

После этого потребуется посетить отдел архитектуры и градостроительства по месту жительства. В нем сделать запрос на выдачу генерального плана земельного участка. Это необходимо для точного определения места прокладки питающей линии от точки подключения, исключая пересечения с другими инженерными сооружениями. Также можно определить длину будущей кабельной линии.

Порядок подключения к электрическим сетям

На следующем этапе выполняется расчет планируемых нагрузок, с отображением всех требуемых элементов на однолинейной схеме. На завершающей стадии останется утвердить проект и получить разрешение на подключение к питающей сети.

Требования ГОСТ и нюансы оформления

Построение ОСЭ ведется в соответствии с требованиями ГОСТов ЕСКД. Для этого используются следующие номера ГОСТов:

• 709-89 — токопроводящие проводники, электрооборудование и контактные соединения;
• 710-81 — нанесение буквенно-цифровых обозначений;
• 721-74 — элементы общего использования;
• 732-68 — обозначение источников света;
• 755-87 — коммутационные аппараты и контактные соединения;
• 702-2011 — правила оформления схем.

Буквенно-цифровые обозначения в схемах по ГОСТ 2.710-81

При оформлении чертежа рекомендуется придерживаться следующих правил:

1. Первоначально чертится рамка и штамп установленной формы.
2. При необходимости можно разнести чертеж на несколько листов, чтобы было легче его читать. В этом случае формируется список со сквозной нумерацией.
3. Осуществление маркировки элементов цепи производится от источника питания к конечному потребителю. Для этого используются заглавные латинские буквы и арабские цифры. Первые указывают фазу переменного тока, а вторые — последовательность цепи.
4. Для обозначения положительной полярности используются нечетные цифры, а отрицательной — четные.
5. Расшифровка маркировки составляющих цепи выполняется в левой части чертежа или непосредственно над каждым элементом.
6. Основные параметры питающей сети, а также потребителей можно сносить в отдельную таблицу. При этом ее размер не регламентируется.
7. Допускается использовать свободные участки ОСЭ для отображения технических характеристик кабельных линий в виде текста.

Условно-графическое отображение компонентов цепи

Для составления ОСЭ понадобится использовать определенные условные обозначения. Их большая часть отражена ГОСТами ЕСКД 2.721-74, 2.709-89, 2.755-87 и 2.732-68 в отдельных таблицах.

Проверка и утверждение проекта

После завершения разработки ОСЭ на ней ставится подпись непосредственного исполнителя. В дальнейшем понадобится получить согласование проекта от ответственного специалиста со стороны поставщика, который осуществляет проверку предоставленных данных.

Заключительным этапом станет получение разрешения на реализацию проекта от руководителя муниципальных электросетей. В зависимости от установленного штата указанной организации, проверяющий и утверждающий специалист может совмещать обязанности.

Создание чертежа при помощи специализированных программ

Развитие компьютерных технологий значительно упростило процесс создания ОСЭ. Для этих целей разработаны программы, которые позволяют в кратчайшие сроки выполнить проект в соответствии со всеми государственными стандартами на компьютере. Далее рассмотрим наиболее распространенные варианты.

1 2 3 схема

Относится к категории бесплатных ПО. Как правило, используется студентами и начинающими пользователями. Программа русифицирована и доступна к скачиванию на официальном сайте. С ее помощью можно подобрать серию и размер планируемого корпуса электрического щита, а также обозначить каждый отдельный автомат. Программа разработана для создания однолинейных схем квартирного типа. Для управления функциями достаточно использовать только мышку.

Бесплатная программа 1-2-3 схема

XL Pro² от Legrand

Предназначена для проектирования электрических схем с использованием элементов, которые рассчитаны на низкое напряжение. Для компоновки и размещения распределительных шкафов и щитков серии XL³ можно использовать следующие методики:

1. В подготовленном программой перечне выбрать компоненты электросети фирмы Legrand.
2. Посредством формирования однолинейной схемы.

Программа проектирования и расчета создания схемы электро шкафов XL PRO 2

Программное обеспечение также распространяется бесплатно, но требуется предварительная регистрация. XL Pro² способна в автоматическом режиме определить и разместить на схеме необходимый тип распределительного комплекса, а также обозначит стоимость оборудования.

XL PRO³

Предусматривает возможность использования методик составления электрической схемы аналогичной программы XL Pro². Компоновать ОСЭ можно элементами фирмы Legrand, которые рассчитаны на ток до 6,3 кА. При этом имеется функция автоматической корректировки мест расположения электрооборудования, подбора распределительных щитков с указанием их стоимости. Скачать XL PRO³ можно на официальном сайте.

Модуль визуализации Legrand XL Pro³

Rapsodie — компоновка распределительных щитов

Рассматриваемая программа осуществляет быструю компоновку низковольтных распределительных шкафов фирмы Schneider-Electric. Помимо основных элементов в схему можно добавить и различные дополнительные аксессуары, с возможностью добавления недостающих видов электрооборудования. При этом имеется функция автоматической корректировки конфигурации ранее выбранных элементов однолинейной схемы. В конечном итоге можно визуализировать разработанный проект, а также отобразить его стоимость с учетом затрат на монтажные работы.

Rapsodie поставляется в русскоязычном виде с доступным и понятным интерфейсом, с возможностью экспорта или распечатки полученного результата. Для использования продукта понадобится предварительно подать заявку на официальном сайте. После ее одобрения пользователь проходит обучающий курс.

Программа Шнайдер электрик Rapsodie

Чтобы правильно начертить ОСЭ, понадобится соблюдать установленные нормы и правила. Для этого необходимо изучить соответствующую техническую документацию. Применение актуальных программ для рисования способствует существенному ускорению процесса создания чертежа.

Этапы проектирования

Если всё же принято решение делать проект своими руками, то придётся узнать последовательность и этапы такой работы. От этого может зависеть, одобрят его или нет. Поэтому нужно:

1. Получить технические условия, что даст возможность выяснить, где находится точка, куда необходимо будет запитаться. Здесь поможет муниципальная электросетевая организация.
2. В муниципальном отделе архитектуры получить генплан, чтобы иметь представление о пути, где проходит питающий кабель до частной запитываемой территории. Это же поможет выяснить, где находится подстанция, а также другие коммуникации, которые без такого плана можно повредить.
3. Рассчитать мощность потребителя, которая потребуется. И уже на основании этого делать однолинейную схему. Подобный проект в себе должен содержать не только саму схему, но и материалы, которые помогут её понять, т. е. условные обозначения, разъяснения, подключения потребителей и аппаратов защиты.
4. Согласовать разработанный проект, что будет подтверждением разрешения на подключение к магистрали электросети. Это заключительный этап, после чего можно начинать монтажные работы.

Здесь стоит обратить внимание, что начинать любые монтажные работы запрещено до получения соответствующего разрешения от определённых инстанций. Когда такое разрешение получено, то вся ответственность перекладывается на монтажную организацию.

Нередко при разработке проекта из вида выскальзывают дополнительное освещение или системы безопасности, т. е. камеры, сигнализации, видеонаблюдение и пр. Но и их необходимо включать в общий проект. Если проект будет полностью соответствовать заявленным требованиям, то проблем с согласованием и получением разрешения на подключение и выполнение монтажных работ не возникнет.

Материалы и приборы на однолинейных схемах щитов

Качественные электрические щиты сегодня изготавливают только из качественных, надежных и привлекательных по внешнему виду материалов. Некоторые щиты оснащаются специальными дверцами, которые дают возможность расположения в них замка и запирания внутреннего пространства на ключ, что будет особенно полезным для квартир, в которых проживают маленькие дети.

Внешние щиты, предназначенные для установки вне дома, обычно оснащаются герметично закрывающимися дверцами, за счет чего исключается попадание влаги на чувствительное электрическое оборудование.

Контролировать подачу и расход электроэнергии во всех помещениях с помощью современного щита достаточно просто, достаточно будет переключить определенные рычаги, чтобы отключить некоторые линии электропотребителей в доме или обесточить всю сеть. Внутри щитков достаточно места для расположения всего необходимого электрического оборудования и устройства учета электроэнергии. Во время создания чертежа однолинейной схемы, квалифицированный мастер должен рассчитать и указать все приборы, которые впоследствии будут в щите установлены для реализации проекта электроснабжения дома.

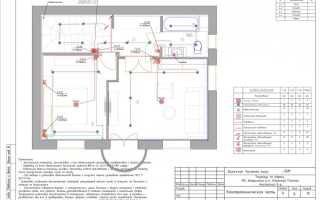

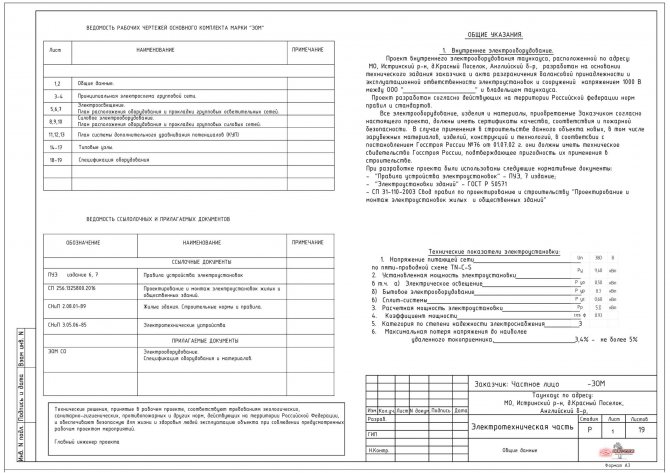

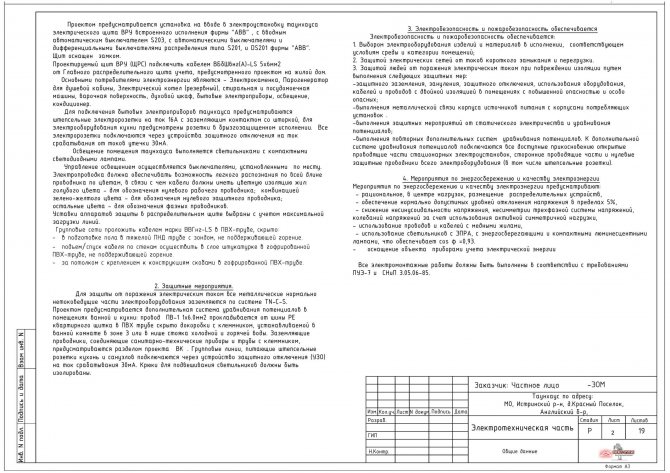

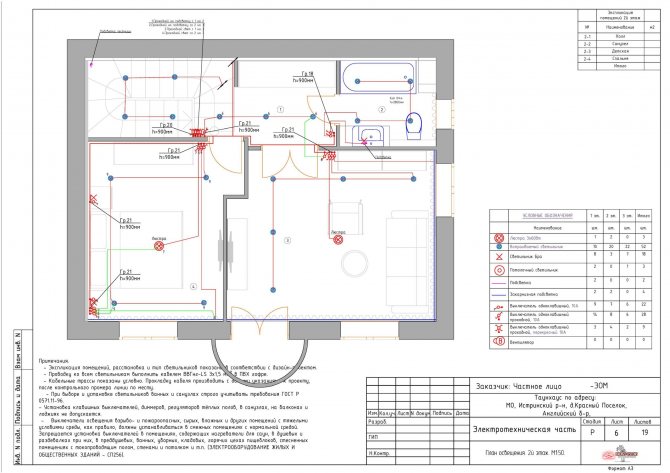

Пример проекта электроснабжения дома

В целом можно сказать о том, что электрический щит – это короб, предназначенный для расположения в нем всей группы необходимых устройств, которые потребуются для создания надежной электрической цепи. Однолинейная схема щита освещения должна составляться после расчета мощности сети, нагрузки и всех необходимых для нее устройств. Все приборы должны быть тщательно подобраны и соответствовать не только индивидуальным принципам построения сети, но и друг другу. Далеко не все автоматы, устройства защиты, провода могут нормально функционировать друг с другом.

Специальные программы для рисования однолинейных схем электроснабжения

Для правильного оформления технической документации нужно изучить требования ГОСТов, но можно использовать специально разработанные компьютерные программы. При использовании специализированных программ, все требования будут учтены в автоматическом режиме.

• «1-2-3 схема» — очень доступная в понимании бесплатная программа. Подходит для студентов и начинающих специалистов;
• «AutoCAD Electrical» — очень популярная программа среди опытных специалистов, понятная и дающая расширенные возможности для разработок электрических схем;
• «Microsoft Visio» — бесплатная программа для обывателей, которые используют программу для составления схемы электроснабжения при строительстве частного дома;
• XL Pro² — бесплатная программа для проектирования низковольтных комплектных устройств (НКУ);
• «Компас-Электрик» — бесплатная программа для инженеров и специалистов энергетических комплексов;
• Rapsodie — еще одна программа для проектирования низковольтных комплектных устройств. Программа позволяет без труда собрать нужный распределительный шкаф по заданным параметрам;
• «Eagle» — программа доступна в бесплатном и платном варианте, в платном пакете доступна более расширенная по техническим параметрам версия;
• «DipTrace» — программное обеспечение для создания электрических схем, чертежей печатных плат для создания электронных изделий.

Для того чтобы грамотно и четко разработать однолинейную схему необходимо строго руководствоваться ГОСТами и стандартами, уметь пользоваться современными программными продуктами и иметь представление об электрических установках, но правильнее всего воспользоваться услугами специалиста.

Описание программы

ДНД Конструктор Однолинейных Схем — это программный комплекс, предназначенный для автоматизации составления однолинейных электрических схем и протоколов испытаний и измерений по введенным данным.

Теперь Вам не надо обладать какими-либо навыками для работы с CAD программами. С этим продуктом создание однолинейных схем станет простым и понятным процессом. Вы заполняете соответствующие реквизиты, которые интуитивно понятны и описаны в руководстве пользователя, нажимаете кнопку «Печать» и схемы готовы — удобно и практично.

У Вас также есть возможность вручную отредактировать полученные схемы. Программа умеет экспортировать данные в dxf формате. С помощью сторонних программ AutoCad, NanoCad и т.д., Вы можете отредактировать полученные схемы и распечатать их.

В дополнении к основным возможностям программы с помощью специального плагина и программы ДНД ЭТЛ Профессионал .Нет, можно генерировать протоколы испытаний и измерений по введенным для однолинейных схем данным. Протоколы генерируются автоматически, главное чтобы реквизиты были заполнены правильно.

С помощью плагина и ДНД ЭТЛ Профессионал .Нет можно сгенерировать следующие протоколы по данным схемы: 1. Протокол проверки автоматических выключателей напряжением до 1000 В 2. Протокол проверки согласования параметров цепи «фаза – нуль» с характеристиками аппаратов защиты и непрерывности защитных проводников 3. Протокол проверки сопротивления изоляции проводов, кабелей и обмоток электрических машин 4. Протокол проверки наличия цепи между заземлёнными установками и элементами заземлённой установки

С помощью этого программного комплекса Вы сократите время по самостоятельному составлению однолинейных электрических схем. Обязательно попробуйте Демо версию, чтобы оценить удобную работу с программой.

Платные приложения

В отличие от ПО, распространяемого по бесплатным лицензиям, коммерческие программы, как правило, обладают значительно большим функционалом, и поддерживаются разработчиками. В качестве примера мы приведем несколько таких приложений.

sPlan

Простая программа-редактор для черчения электросхем. Приложение комплектуется несколькими библиотеками компонентов, которые пользователь может расширять по мере необходимости. Допускается одновременная работа с несколькими проектами, путем их открытия в отдельных вкладках.

sPlan – удобный графический редактор для электрических схем

Чертежи, сделанные программой, хранятся в виде файлов векторной графики собственного формата с расширением «spl». Допускается конвертация в типовые растровые форматы изображения. Имеется возможность печати больших схем на обычном принтере А4-го формата.

Официально приложение не выпускается в русской локализации, но существуют программы, позволяющие русифицировать меню и контекстные подсказки.

Помимо платной версии предусмотрены две бесплатных реализации Demo и Viewer. В первой нет возможности сохранить и распечатать нарисованную схему. Во второй предусмотрена только функция просмотра и печати файлов формата «spl».

Eplan Electric

Многомодульная масштабируемая САПР для разработки электротехнических проектов различной сложности и автоматизации процесса подготовки конструкторской документации. Данный программный комплекс сейчас позиционируется в качестве корпоративного решения, поэтому для рядовых пользователей он будет не интересен, особенно если принять в учет стоимость ПО.

Фрагмент рабочего окна САПР Eplan Electriс Р8

Target 3001

Мощный САПР комплекс, позволяющий разрабатывать электросхемы, трассировать печатные платы, моделировать работу электронных устройств. Онлайн библиотека компонентов насчитывает более 36 тыс. различных элементов. Данная CAD широко применяется в Европе для трассировки печатных плат.

LiveInternetLiveInternet

У меня уже давно созревала эта статья, а тут как раз сегодня попросили описать процесссоздания электрических схем в текстовом редакторе Word. Существует много программ для создания электрических схем, но они в основном платные и довольно-таки сложные. Поэтому будем искать другую альтернативу. Можно создать маленькие шаблончики рисунков отдельных элементов будущей схемы, и вставлять их потом в свой чертеж, но это очень долго и муторно. А главный минус, что эти шаблоны не будут соответствовать ГОСТу. Есть другой вариант – (макрос) для создания электрических схем, и уже с его помощью создавать схему.

Распакуйте архив в отдельную папочку.

Откройте новый документ в Word. Перейдите в меню Файл – Открыть. В открывшемся окне Открытие документа установите Тип файлов – Шаблоны документов (*.dot), выберите файл Electro.dot, и нажмите кнопку Открыть.

У вас появиться новая панель. Нас в данном случае будет больше интересовать выпадающий список Схема.

В Word2007/2010 панель будет выглядеть немного по-другому, но сама суть не измениться.

Если у вас не появилась такая панель, то войдите в меню Вид – Панели инструментов, и установите галочки на панель Стандартная NEWи Форматирование NEW.

Сразу хочу предупредить, что есть одно неудобство. Файл сохраняется только при выходе из программы. Потому, что нужно настраивать макросы, а это уже другая тема.

В списке Схема имеются самые необходимые инструменты. Но для связки их, вам надо использовать инструменты обычной вордовской панели Рисование Автофигуры: Линии, Соединительные линии и т.п.

Достоинства: — нет необходимости устанавливать специальные программы; — простота создания несложных электрических схем; — бесплатное распространение описанного шаблона; — возможность сохранения схемы в форматах pdf, html. Недостатки: — сложность создания электрических схем по ГОСТу; — при открытии файла со схемой в других версиях Word возможно нарушения форматирования документа; — небольшой набор компонентов для рисования электрических схем.

Лучший вариант это скачать программу MicrosoftOfficeVisio. Чего в ней только нет! Можете и план квартиры создать и электрическую схему, и многое другое. А главное, что все это будет соответствовать ГОСТу.

Удачи Вам!

https://mykompik.ru/2012/07/word_19.html

Рубрики:

Комп/Word

Метки:

word электрическая схема компьютер комп

Нравится Поделиться

Нравится

• 1 Запись понравилась
• Процитировали
• Сохранили

• Добавить в цитатник
• Сохранить в ссылки

Что такое однолинейная схема электроснабжения

Это способ, при помощи которого Visio видит несколько фигур как одно целое и квадратики для изменения размеров и поворота появляются одни на общую фигуру.

Здесь тоже можно создать часто используемые обозначения элементов в качестве шаблонов для применения их при дальнейшей работе.

Вот люди и делали такой чертёж, чтобы он занимал ровно один лист А4 из, скажем, 16ти. И всё это — Visio!

Данный вид схемы применяется для уже действующего электроснабжения любого помещения. Для этого не надо устанавливать никаких дополнительных программ. Такие схемы нужны для исправления неполадок и дефектов.

Функциональные — применяются в случаях, когда имеется большое количество различных потребителей машин, станков, оборудования , и отображают общую картину сети и взаимодействие между механизмами, электроснабжением и друг с другом. Их число особо не ограничено. Этапы проектирования Особенности электроснабжения Значение линейной схемы трудно переоценить. Эта простота заключается в том, что весь комплекс компонентов, необходимых для снабжения электричеством потребителей, на ней изображаются несколькими линиями.

Такие положения фигур по оси Z действуют в пределах документа и сгруппированных фигур. Эта программа замечательно подойдет для домашнего рисования всех схем. При условии, что эти

Оформить заявку

На этапе разработки проектной документации составляется расчётная однолинейная схема, служащая основным документом для расчёта параметров системы электроснабжения. По вопросам пишите на электронную почту: info el-proekt. А в блок-схеме это просто и понятно.

Однолинейная схема — это графическое изображение 2-ух или трехфазной сети, которая объединяет все устройства электрической цепи при помощи одной линии,что позволяет достаточно сильно упростить чертежи и планы. В стандартных библиотеках есть куча разных удобных символов и заготовок. Для редактирования изображений используется масштабирование, работа с окнами и слоями, перемещение, вставка разрывов, вращение, изменение отражения, наложение текста, цветовая палитра и другие функции и стили. Форматирование похоже на Word: Visio умеет разделять абзацы, делать там отступы и выравнивание. Вот фотка утащена из журнала Lana-Sator и сохранена копией на хостинге; спасибо, Лана! Как читать Элекрические схемы

Программы для оформления исполнительной документации

В настоящее время чтобы оформить разработанную однолинейную схему в соответствии с требованиями ГОСТ, достаточно просто только наличия персонального компьютера и специального программного обеспечения, позволяющего выполнить эту работу. Существует несколько видов компьютерных программ, предназначенных для этих целей:

1. «Microsoft Visio» – бесплатная программа, которой, как правило, пользуются люди при составлении схемы электроснабжения частного дома или квартиры в разовом случае.
2. «1-2-3 схема» − бесплатная программа, популярная среди студентов и начинающих специалистов в этой области техники.
3. «Eagle» − программа реализуется в бесплатном и платном пакетах, различающихся по своим техническим возможностям.
4. «DipTrace» − программа используется для составления электрических схем и рисования печатных плат, используемых при изготовлении электронных устройств.
5. «AutoCAD Electrician» − одна из наиболее известных и распространённых программ, используемых как профессиональными проектировщиками, так и простыми пользователями, имеющими достаточный опыт работы на компьютерной технике.

Работа по составлению однолинейной схемы распределительного щита в программе «AutoCAD Electrician»

Самостоятельная разработка

Самостоятельно нарисовать однолинейную схему электроснабжения не должно составить труда, даже если это делается впервые. Главное, соблюсти некоторые основные требования, чтобы получившийся рисунок был понятен и нёс в себе максимум полезной информации.

Все обозначения и общий вид должны соответствовать ГОСТу 2.702-75. Первыми на рисунок наносятся три фазы, которые предполагают питание всей линии. Следующим шагом определяются линии групповых частей, которые будут отходить от основных питающих. Особенной детализации здесь не требуется, так как «однолинейка» должна отображать лишь общее положение вещей.

Согласно всё тому же ГОСТу, необходимо обозначить должным образом все составляющие однолинейной схемы электроснабжения цеха, квартиры, офиса или другого помещения. Это автоматы, УЗО, контакторы, выключатели и прочие части электросети.

Особое внимание рекомендуется обратить на количество розеток, выключателей и других точек. В качестве примера выбрана типовая схема офиса, дома, квартиры или другого подобного объекта. Любая из схем в обязательном порядке должна в себя включать такую информацию:

• точка подключения к вводной сети;
• вводно-распределительное оборудование;
• прибор и его марка;
• параметры и данные щита;
• используемые кабеля необходимо отображать со всей информацией, включая длину, марку и сечение;
• номинальные и максимальные токи приборов, расположенных в цепи;
• примерные расчётные нагрузки (могут отличаться в зависимости от требований к объекту).

Так как все основные требования выдвигает компания, управляющая электроснабжением, то предпочтительно сразу уделить внимание всем, даже очень мелким и незначительным элементам. Ведь созданная однолинейная схема является крайне важным документом, ответственность за который несёт далеко не одна сторона.

Если принято решение не платить людям, занимающимся разработкой подобных схем, а выполнять всё самостоятельно, то придётся обзавестись Единой системой конструкторской документации (ЕСКД). Как реализовывать проект – особых требований нет. Можно чертить по старинке, используя линейку и карандаш. А можно и более современным способом, задействовав компьютер и хорошо зарекомендовавшую себя программу AutoCAD.

Если выполнить проект самому не получается, то всегда есть возможность обратиться к специалистам из конструкторского бюро. Они выполнят подобную работу быстро и профессионально.
