Вентиляция канализации в частном доме: схемы, нормы и требования

Частные дома, построенные с учётом современных проектов, как правило, оснащаются системой канализации. Эта система призвана исполнять важную роль – кардинально улучшать санитарно-эпидемиологическую обстановку внутри помещений. Вместе с тем, в рамках реализации подобных проектов желательна также вентиляция канализации в частном доме.

Именно проекты с вентиляцией систем канализации гарантируют полноценный комфорт жилища и способствуют нормальной работе линий хозяйственно-бытовых стоков. Какие схемы вентиляции наиболее эффективны и как их реализовать в частном доме – именно об этом и поговорим в нашей статье.

Также разберем особенности монтажа составных элементов канализационной вентиляции, уделив внимание нормам и правилам, которые следует соблюдать при этом.

Нужна ли вентиляция в канализации

Но это еще не все. Существуют чисто физические законы, требующие наличия смывной трубы. Представьте себе закрытую канализацию, герметично закрытую с одной стороны, например, септиком, а с другой — ловушками. При смыве воды из этого же туалета в канализацию под действием воды, движущейся под высоким давлением, будет создано избыточное давление газов и воздуха, которое будет противодействовать, то есть пытаться пойти против потока воды. Это означает, что некоторые из них, даже самые маленькие, обязательно войдут в туалетную комнату.

Схемы вентиляции загородного дома

Современная тенденция загородного строительства предусматривает максимальную герметичность помещений. Безусловно, это благоприятно сказывается на финансовых и экономических показателях эксплуатации здания.

Но, в то же время, затрудняются условия воздухообмена и безопасности проживания. Ведь на одного человека для нормальной жизнедеятельности нужно порядка 30 кубометров воздуха в час.

«Золотое правило» вентиляции в частном доме

Для верного формирования вентиляционных систем надо учитывать их определенные особенности:

1. На качество воздуха в помещении существенное влияние оказывают внешние условия региона строительства и состав материалов, использованных в процессе строительства.
2. Важны способы управления отопительными системами, устройствами для кондиционирования и вентиляции.
3. Нельзя использовать в хозяйстве средства бытовой химии, выделяющие вредные вещества и не рекомендованные для использования в замкнутой среде.
4. Для помещений различного назначение существуют свои нормативы по составу воздуха в них – для санузлов, спален, тренажерных комнат и прочих.
5. Нужно учитывать физиологические особенности каждого проживающего в доме, например – наличие аллергических реакций на определенные вещества и материалы.

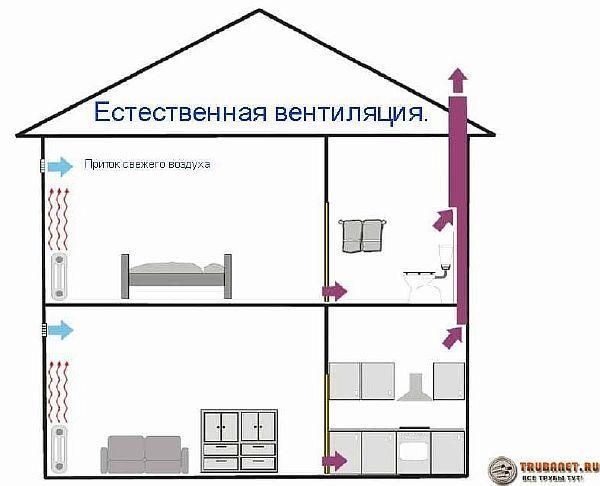

Для качественной вентиляции помещений загородного дома применяются комбинированные приточно-вытяжные системы, который действуют по приведенной ниже схеме.

Затруднения в работе вентиляции могут возникнуть по разным причинам, но чаще всего это происходит по причине длинных горизонтальных участков в системе трубопроводов, а также большого количества поворотов. В таком случае используется принудительное вентилирование помещений.

Возможные элементы автономной системы

Существует несколько типов резервуаров для сбора жидких отходов: абсорбирующие, т.е. с земляным дном, герметичные ямы и септики.

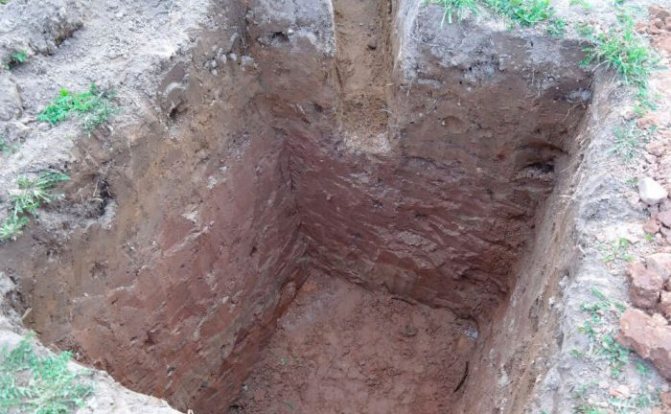

Поглощающие

Наиболее распространенными являются те, которые имеют как можно более простую конструкцию — земляные ямы, или фактически бездонные ямы. Эти баки дешевле, но это худший из возможных вариантов. В землю выкапывается мини-яма, которая затем постепенно заполняется сточными водами. Это позволяет опасным жидким компонентам беспрепятственно проникать в почву, загрязняя ее, и этот «радиус огня» может быть достаточно широким. Твердые частицы постепенно опускаются на дно, где они уплотняются в тяжелую массу. Как только карьер заполняется сточными водами, он засыпается обратно и готовятся новые природные резервуары.

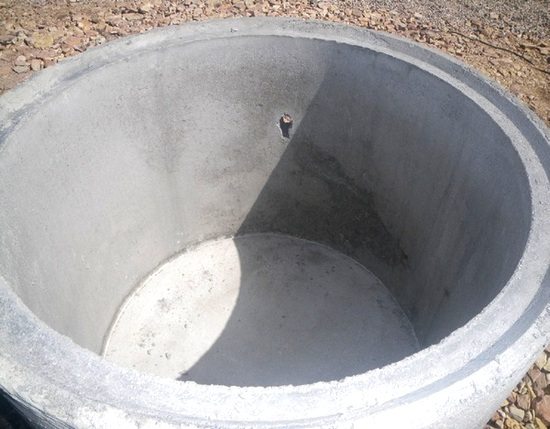

Герметичные

Этот вариант гораздо лучше подходит для окружающей среды. После выемки грунта в него помещается бетонный или металлический («облегченный вариант» — из пластика) контейнер, который полностью предотвращает возможную утечку вредных веществ непосредственно в землю. Возражений против этих конструкций нет: они надежны и гигиеничны. Однако многих не устраивает то, что для обустройства такого экологического септика необходимо специализированное оборудование. Еще один «минус» — регулярная уборка ям с помощью машины для навозной жижи.

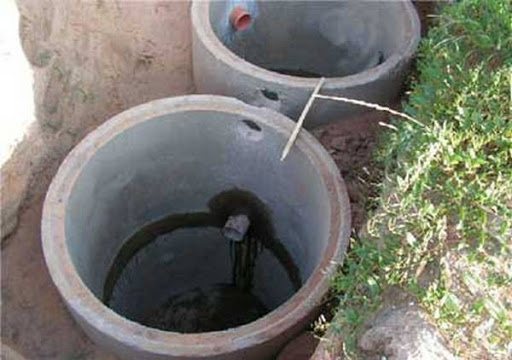

Септики

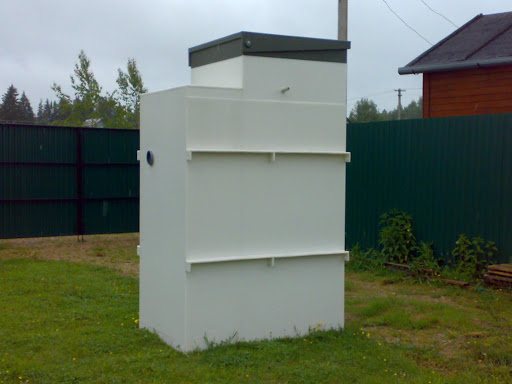

Они идеальны. Это пластиковый, абсолютно герметичный контейнер. Его преимуществом перед септиком является частичная дезинфекция, очистка сточных вод. В жидкое вещество добавляются бактерии, которые ускоряют разложение твердых веществ. В результате вода очищается на 50-60%. Для дальнейшей очистки жидкости используются фильтры. Эти конструкции, состоящие из 2-3 контейнеров, часто изготавливаются сами по себе: например, из бетонных дисков или кирпичей.

Любой тип септиков требует наличия системы вентиляции. Промышленные септики могут быть оснащены им. При строительстве системы вентиляции учитываются материалы резервуаров, характеристики конструкции, ее расположение на площадке и глубина залегания.

Правила СНиП

При вентиляции системы следует учитывать требования СНиП, предъявляемые к внутренней водопроводной системе:

1. Диаметр вентиляционной системы в канализационной сети должен совпадать с диаметром стояка.
2. Необходимо подвести вентиляционную трубу к крыше и подсоединить ее к верхней части трубы.
3. Инструкция позволяет подключить 4 или более стояков к одному вытяжному устройству. В этом случае диаметр готового вентиляционно-вытяжного устройства должен соответствовать диаметру самого большого выпуска в комбинируемой группе.
4. При прокладке вентиляции из сборных конструкций должен быть предусмотрен уклон для отвода конденсата.
5. На неотапливаемых чердаках вентиляционные каналы должны быть утеплены, при этом их цена увеличивается незначительно.

Совет: Нет необходимости устанавливать крышки, ограждения или другие отклонения на конце дымовой трубы для повышения ее прочности.

Проложите канализационный трубопровод через вентиляционную шахту дома или через крышу.

В то же время, высота с:

• плоская неиспользованная крыша — 200 мм,
• Наклонная крыша — 200 мм,
• поперечное сечение сборного вала — 100 мм,
• открывающиеся балконы и окна — от четырех метров,
• крыша, при подключении 4-х труб — 3 м.

Примечание: Используйте воздушный клапан в конце каждого канализационного отверстия, если невозможно поднять отверстие на высоту 3 м.

Допускается также строительство невентилируемых стояков для сточных вод в домах отдыха. Однако необходимо обеспечить вентиляцию внешней канализационной системы (например, септиктенка).

Установка стояка для вентиляции

Если вы решили самостоятельно установить вентиляцию канализации, то вам необходимо знать и придерживаться следующих правил:

• внешняя часть должна быть выведена наружу здания и располагаться выше крыши минимум на 50 см: чем больше указанный размер, тем лучше;
• если труба будет проходить через чердак, и вы планируете его использовать, то высота над крышей должна быть не менее 3 м;
• нельзя устанавливать вентиляционный стояк вместе с дымоходом или вентиляции дома, такая система должна быть установлена отдельно;
• чтобы посторонние запахи не попадали в дом, вытяжка не должна быть ближе 4 м к балкону, террасе или окну;
• чтобы внутри вытяжной трубы в холодный период времени не появлялся конденсат, необходимо установить дефлектор;
• чтобы избежать повреждения вентиляции снегом, сползающим с крыши, ее нельзя устанавливать под свесы кровли.

Для того чтобы в вашем доме не возникало проблем от канализационной системы в виде поступления неприятного запаха, она обязательно должна иметь трубы вентиляции или хотя бы вакуумные клапаны. Более эффективными являются фановые трубы. Установить их несложно своими руками, но делать это лучше всего во время строительства дома и оборудования в нем канализационной системы.

Правила устройства

К проектированию и строительству канализационной вентиляции в частном доме следует подходить с точки зрения определенных требований, которые обеспечат бесперебойную работу системы. Вот основные требования:

1. Дымоход должен находиться на высоте не менее 1 м над кровельным материалом;
2. Если в доме планируется установить несколько канализационных стояков, которые будут объединены в одну дренажную трубу, то они строятся с трубами одинакового диаметра;
3. Крышки не устанавливаются на дымовые трубы, так как в зимнее время на их внутренних поверхностях может образовываться конденсат от оттока теплых газов, что неизбежно приведет к засорению трубы или уменьшению ее поперечного сечения;
4. Вентиляционная система для воздуховода представляет собой отдельный контур и не может комбинироваться с вентиляцией птичника;
5. Эта система не может быть подключена к дымоходам;
6. Вентиляционная труба должна находиться на расстоянии не менее 4 м от окон и балконных дверей;
7. Не рекомендуется устанавливать водосточную трубу вблизи свесов крыш, так как дождь может привести к выходу трубы из строя.

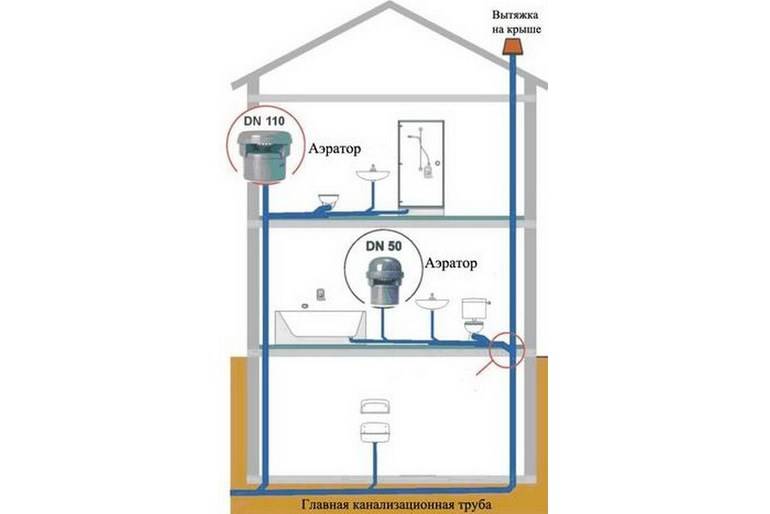

Где ставить

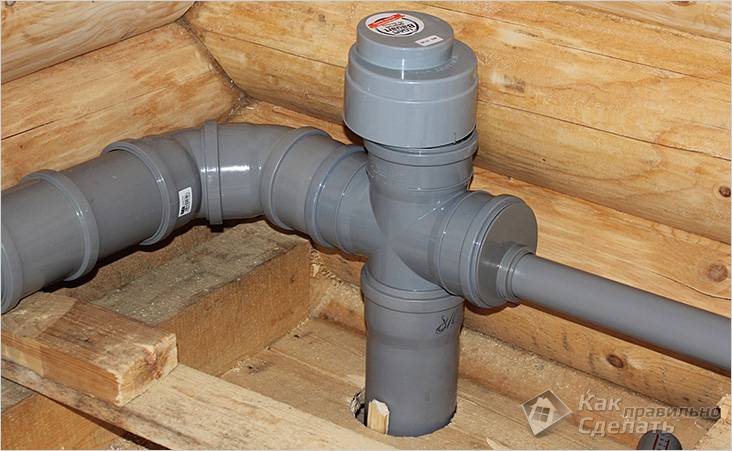

При установке воздушный клапан для канализации надо поставить на 20-30 см выше оси главной канализационной трубы. В двух и трех этажных частных домах ставят устройство на последнем этаже.

Установить его надо в таком месте, где на мембрану не попадут брызги или грязь. Качество работы устройства зависит от того, насколько чистой является мембрана. Появится на ней соль, песчинки, мусоринки и т.д., она не будет герметично прижиматься к корпусу, в помещение начнет просачиваться зловоние. Кстати, если такое наблюдаете — пока чистить или менять мембрану.

Место найти надо такое, чтобы к мембране свободно поступал воздух. Это основное условия нормальной работы. Когда в канализацию падает 1 литр воды, он может увлечь за собой 25 литров воздуха. Потому доступ воздуха должен быть свободным.

Если вы решили ставить вентиляционный клапан на канализацию, надо знать, что иногда при работе он может издавать «хрюкающие» звуки — мембрана подсасывает воздух при возникновении небольшого разрежения в трубе. Так себя ведут не все модели, но есть такие жалобы. Так что лучше найти такое место, в котором эти звуки (если будут) мешать не будут.

В квартирах

Если речь идет о квартире в многоэтажном доме, то поставить воздушный клапан можно на любом вертикальном участке трубопровода. Для этого можно в систему встроить тройник, в него установить вертикально вверх трубу, а на нее поставить вентиляционный канализационный клапан. Глобально проблему вентиляции всего стояка это не решит, но конкретно ваш участок будет работать без проблем.

В частном доме

Если речь идет о частном доме, то чаще всего хотят поставить воздушный клапан для канализации чтобы не выводить фановую трубу через кровлю. Правильный проход трубы через кровлю — сложная штука, добиться его герметичности непросто. Это часто является причиной того, что не хотят люди дырявить кровлю. Еще многим не нравятся торчащие над домом трубы. В принципе, можно вентиляционную трубу вывести на чердак, поставить сверху вентиляционный канализационный клапан. В этом случае стояк будет невентилируемым. Но это — далеко не самое лучшее решение. Во всяком случае так говорят сантехники. Они утверждают, что для нормальной работы септика нужна вентиляция — для обеспечения бактерий кислородом.

Если очистка стоков у вас происходит в септике, вам без фанового стояка не обойтись, придется выводить его через крышу. Если периодически будет происходить срыв гидро затворов, можно будет поставить воздушный клапан для канализации как дополнительный элемент системы — на самом высоком этаже (на чердак можно не выводить).

Если же автономная канализация у вас на основе автономных очистительных станций, можно попробовать сделать ее невентилируемой — ввести трубу на чердак, и там сверху на нее поставить вакуумный клапан. Чердак при этом должен быть неэксплуатируемый, большого объема, с хорошей вентиляцией. Запах будет присутствовать и его надо будет каким-то образом выводить на улицу. Если чердак холодный, трубу надо утеплять (но не клапан).

И все равно, сантехники и проектировщики настаивают на том, что в частных домах воздушный клапан для канализации должен ставиться только как дополнение к фановому стояку.

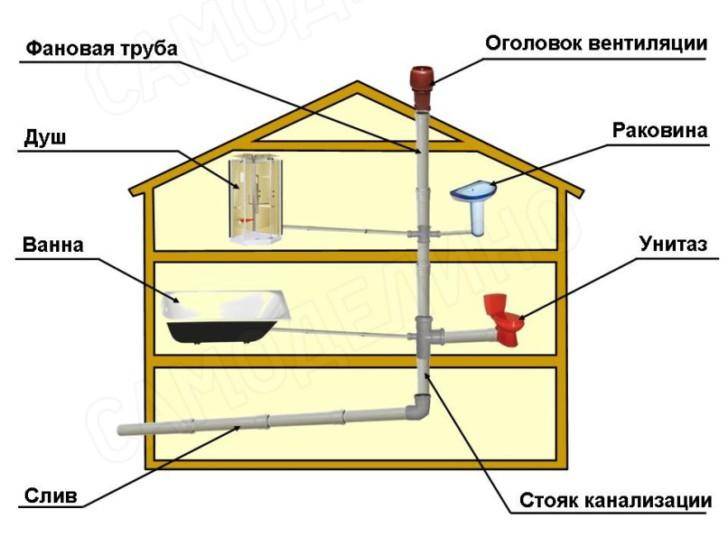

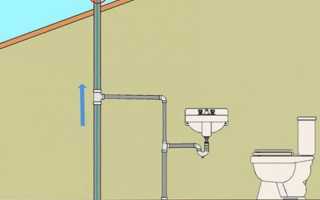

Канализация с фановой трубой

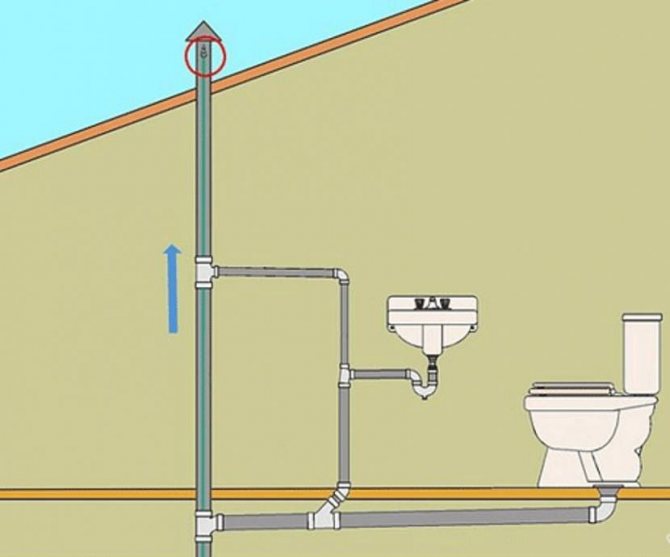

Устройство является продолжением канализационного стояка, который ведет наружу. Принцип работы прост: теплый воздух всегда поднимается вверх и выводится наружу, в результате чего в трубопроводной системе создается вакуум малого типа (как вытяжка в печи), а воздух выталкивается из бытового помещения в канализацию, а не наоборот.

Внимание: дымовая труба прокладывается через специальный вал, предусмотренный при строительстве дома. Однако, если это невозможно, трубопроводную систему можно проложить горизонтально через стену с боковой стороны.

Но чтобы правильно оборудовать вентиляционный стояк дымоходом из рук, следует обратить внимание на следующие рекомендации:

• высота дымовой трубы должна быть не менее 0,5 м от уровня крыши. Если есть чердак, то длина увеличивается до 3-3,5 метров;
• площадь поперечного сечения выпускного трубопровода должна быть равна площади поперечного сечения стояка;
• в случае нескольких канализационных стояков допускается объединение компонентов сверху и оснащение системы одним сливным трубопроводом;
• канализационное отверстие не должно быть подключено к топке или вытяжной вентиляции в здании;
• лучшее место для прокладки труб — пустотелая стена дома. При установке вблизи оконных проемов или балконов запах может попасть в дом. Если нет пустой стены, расстояние между окнами и выходом канализационной трубы должно быть не менее 4 метров;
• если крыша дома пятиугольная, дымовая труба не должна быть проложена под карнизным скатом, конструкция может легко треснуть от падающего снега;
• установка верхней части вытяжки с перегородкой обеспечивает блокировку вентиляции в зимнее время. На перегородке образуется конденсат, а при замерзании он блокирует выход, и воздух поступает в помещения.

Выход изготовлен из трубы, из которой изготовлен общий стояк, и является продолжением трубы, выводящим ее наружу. Использование чугуна нежелательно, так как материал склонен к коррозии и существует риск полной коррозии и обрушения трубы, лучше всего сделать выход из пластика.

Совет! Дымовая труба должна быть изолирована. Конечно, все зависит от региона и колебаний температуры. Однако даже при незначительных морозах изоляция не будет мешать на участках, где канализация используется только в теплое время года.

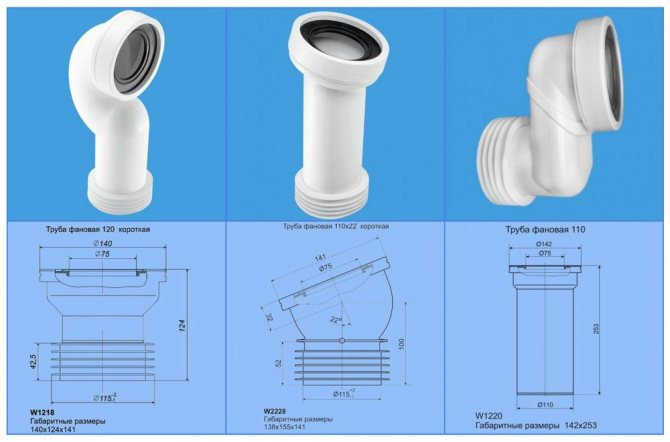

Каким должен быть диаметр фановой трубы?

Диаметр канализационного стояка является основной характеристикой, которую следует учитывать при выборе и проектировании системы.

Основное правило размеров: минимальный диаметр не должен быть меньше поперечного сечения канализационного стояка (если стояк имеет диаметр 250 мм — то фекальная труба должна иметь такой же размер).

Популярными размерами в строительстве одно- и двухэтажных домов являются трубы сечением 50-90-100 мм. Этого достаточно, если в доме есть:

• канализационный стояк диаметром 100 мм;
• раковина (кухня) со сливной трубой 50 мм;
• душевой слив;
• стиральная машина.

Выбор по материалу

Трубы из таких материалов обычно используются для прокладки канализационных стояков:

1. ПВХ. Изделия из пластмассы проще и быстрее устанавливаются, дешевле по стоимости. Пластик постепенно заменяет чугун — новые системы обычно изготавливаются из этого материала.
2. Металл (Чугун). Чугунные трубы являются устаревшим решением для канализационных систем. Чугун прочен, долговечен, но с ним гораздо сложнее работать: чугунные изделия много весят, их сложнее резать и соединять, в процессе эксплуатации — они быстрее загрязняются.

При необходимости (при ремонте или замене установки или ее частей) можно подключать пластиковые и чугунные трубы. Соединение между собой осуществляется с помощью специальных переходников (фланцев).

Как проверить, есть ли в доме фановая труба?

Если вы не строите дом, а покупаете сборное здание, то неплохо бы узнать, есть ли в нем стояк для отработанных газов.

Смойте унитаз и слушайте звуки, исходящие из раковины или ванны. Если вы слышите звук хлюпающего всасывания, труба либо полностью отсутствует, либо засорена, и ее необходимо почистить.

Нужна ли звукоизоляция

Если труба проходит через жилые помещения, необходима звукоизоляция. В этом случае в комнатах будет слышен шум воды и воздуха. Сама труба также будет шумной из-за вибрации и резонанса.

Акустическая изоляция не требуется для помещений, проходящих через нежилые помещения. Если стояк проложен в стене и толщина перегородки мала — то на этапе строительства (реконструкции) рекомендуется произвести как минимум «легкую» звукоизоляцию.

В идеале вопрос звукоизоляции должен решаться на стадии проектирования и строительства здания. Стояк должен быть «спрятан» в отдельном воздуховоде (шахте), или так спланирован, чтобы он не проходил через жилую комнату. Также рекомендуется использовать специальные «бесшумные» трубы (толстостенные полипропиленовые изделия).

Сам процесс звукоизоляции выполняется с помощью «покрытий» или рулонных изоляторов, обернутых вокруг трубы. Чем толще слой, тем эффективнее будет изоляция.

Нужно ли утепление

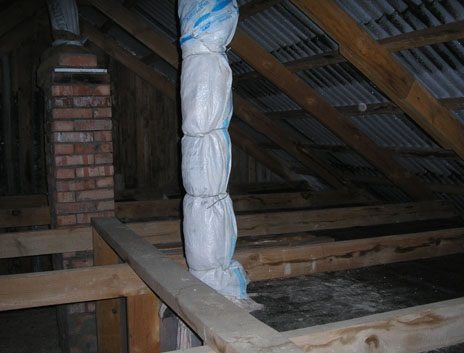

Изоляция дымоходных стояков нужна чаще, чем звукоизоляция — потому что теплый, влажный воздух будет конденсироваться на стенах по мере того, как он поднимается вверх по трубе и замерзает. В результате труба замерзнет, заблокируется и перестанет функционировать должным образом.

Необходимо изолировать участки, проходящие через неотапливаемые пространства (мансарда, подвал).

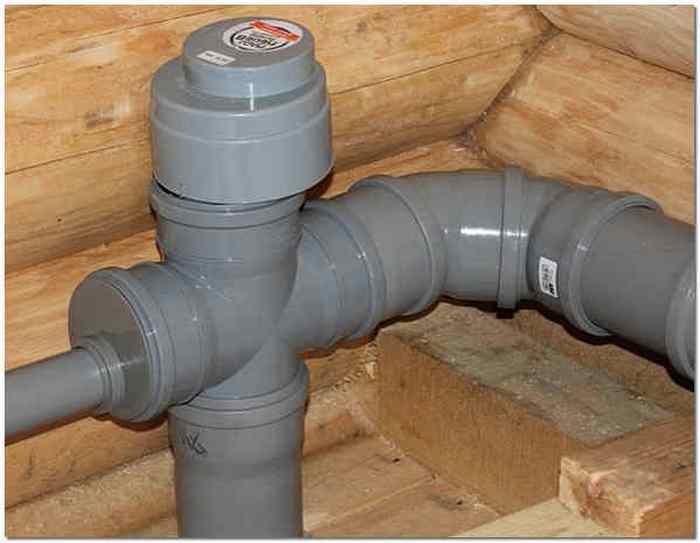

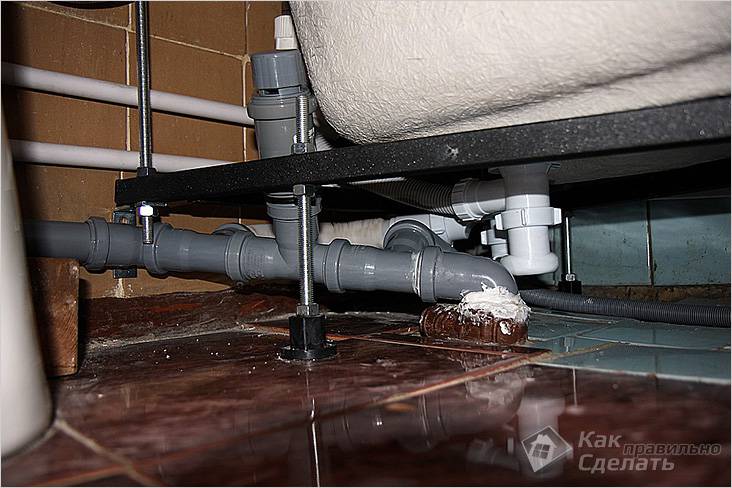

Обустройство канализации с вакуумным клапаном

Использование клапана необходимо в тех случаях, когда невозможно установить трубу заподлицо. Система работает следующим образом:

• Внутри корпуса находится пружина и резиновое уплотнение;
• При возникновении отрицательного давления в водонапорной трубе (большое количество воды падает в залп) пружина открывает уплотнение и воздух поступает в систему, выравнивая требуемое давление;
• когда пружина возвращается на свое место, чтобы воздух из воздуховода не попадал в помещения.

Вакуумный клапан не может служить равноценной заменой промывочной трубы, но делает свою работу хорошо, но если вода в ловушке высохнет, клапан не будет препятствовать распространению неприятных запахов.

Внимание: Вакуумный клапан всегда устанавливайте поверх стояка и только в отапливаемом помещении.

В случае невозможности монтажа элемента на стояке, монтаж выполняется на трубе, проходящей горизонтально. Правила установки:

• элемент устанавливается над местом подключения к канализационной системе самого высокого санитарного выхода;
• если слив расположен на уровне пола, то клапан устанавливается на расстоянии 35 см от высоты напольного покрытия;
• беспрепятственное поступление воздуха в вакуумную установку, а также доступ для ремонта и открытия вручную (при необходимости).

Как самостоятельно сделать вентиляционный клапан

Можно приобрести уже готовый клапан в магазине, но если вы любите мастерить, то сделать его можно и самостоятельно. Потребуются:

• автоматическая ручка;
• саморез;
• нож;
• кусок поролона;
• клей;
• шило;
• полиэтиленовая крышка;
• концевой тройник;
• отвертка.

Этапы создания клапана своими руками:

• необходимо взять пружину от автоматической ручки и саморез длиной 45 мм;
• нужно сделать круг диаметром около 50 мм, для этого подойдет пластиковая крышка для банки;
• по центру крышки сделать отверстие для шурупа;
• из поролона делают такой же круг, но чуть-чуть большего диаметра;
• оба круга соединяют между собой при помощи клея;
• в концевом тройнике на расстоянии 25 мм делают отверстие диаметром 5 мм и вкручивают саморез;
• выворачивают саморез и собирают конструкцию клапана.

Данное устройство устанавливают в конце канализационной трубы выше всех устройств. После слива происходит открытие клапана, давление в системе быстро выравнивается, и он снова закрывается.

Вентиляция внешнего типа: обустройство системы

Когда дом оборудован автономной системой канализации, можно использовать внешний тип вентиляции. Это может быть один из двух вариантов:

• выхлопной патрубок вдоль стеновых панелей дома. На практике это выглядит как желоб с концом трубы выше уровня крыши. Схема предусматривает вынос конструкции за пределы дома и крепление ее к стенному элементу с помощью кронштейнов;
• установка трубы на септической емкости является удобным вариантом, так как труба находится вдали от дома и полностью минимизирует возможность проникновения запаха в помещение.

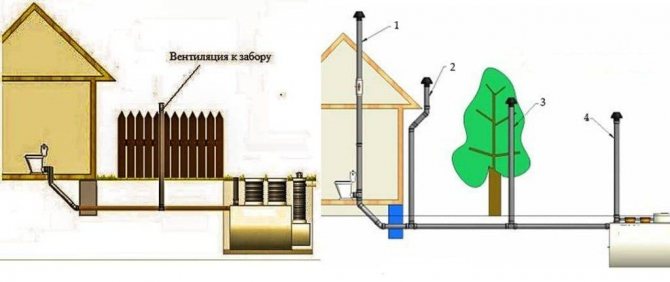

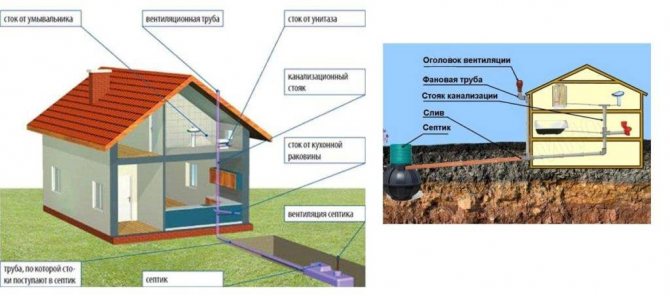

Схемы установок вентиляционных труб

Это надежный способ избавиться от описанных выше эффектов, связанный с удалением запахов через систему вентиляции. При этом исчезают и неприятные звуки, поскольку образуется дополнительный приток воздуха, устраняющий эффект сифона.

Применяются несколько схем вентиляции канализации в частном доме:

• пристенное наружное расположение, при котором труба выводится наружу дома и крепится кронштейнами;

• удаленное расположение – труба относится от дома на расстояние более 5 метров и крепится к любому удобному объекту, например забору;

• установка трубы вентиляции в корпусе септика, который располагается от дома на расстояние 5 – 20 метров.

Для всех указанных вентиляционных систем обязательным является защита верхнего конца колпаком. В качестве оголовка чаще всего применяются дефлекторы, улучшающие условия продувки помещения.

Вентиляция выгребной ямы: назначение и типы

Вентиляционные трубы необходимы не только для предотвращения неприятных запахов в доме, но и для выравнивания давления во всей системе. Однако есть и другая причина, по которой вентиляция является обязательной: при разложении органических отходов образуются горючие газы, а большое накопление этих газов может привести к пожару. Чтобы предотвратить это, выгребная яма должна быть вентилирована. Это не стоит дорого и может быть сделано собственными руками.

Вытяжка очень проста в установке:

1. установить обычную канализационную трубу из ПВХ сечением 100 мм;
2. Прикрепите трубу к стене сзади;
3. вытянуть верхний конец за крышу септического резервуара на высоту ок. 20 см;
4. изолировать трубу снизу с помощью пропитанной битумом конопли;
5. защитить выход листовым металлом от мусора;
6. Бетонируйте выходной вал.

Совет! Верхняя часть дымохода оснащена перегородкой, создающей сильную тягу.

Если выгребная яма установлена без туалета, то ее установка также не займет много времени:

• установить трубопроводную систему рядом с отстойником, размер которой рассчитывается исходя из глубины погружения и высоты слива;
• оборудовать верхнюю часть выпускного отверстия мотором для увеличения тяги;
• прикрыть выход простыней.

Канализационный вытяжной вентилятор готов, и благодаря двигателю зловоние не будет плавать даже в самые жаркие летние дни. Кроме того, в туалете не будет запахов, испарения от разложения больше не будут влиять на древесину, а значит, туалет прослужит дольше.

При строительстве туалета в яме лучше построить его подальше от ямы. Нет проблем с подключением приборов к обычной канализационной трубе диаметром 100 мм и более. А если вы устанавливаете тройник, то просто подсоединяете к нему вентиляционную трубу, что обеспечивает хорошую вентиляцию. В любом случае, вентиляция может быть выполнена двумя способами:

1. Естественный вариант возникает при увеличении давления в канализационном колодце.
2. Вынужденный — воздух вытесняется работой вентиляторов, подключенных к электрической сети.

Естественная

Устанавливается водосточная труба, необходимая для удаления запаха, а установка производится не ниже уровня заполнения канализационной ямы, при этом верхняя часть выходит за пределы крыши.

Поперечное сечение патрубка должно быть больше 100 мм, а верхний конец — не менее 70 см от уровня крыши. Обязательно герметизируйте патрубок и закрепите его зажимами, чтобы не беспокоиться о том, что трубу сдует сильный ветер.

Принудительная

Самый эффективный способ, но требует электричества. Нетрудно сделать вытяжку собственными руками:

1. чтобы провести электричество в туалет;
2. Выберите вентилятор средней мощности (достаточно 300 Вт);
3. Создайте для устройства отверстие, чтобы воздух не скапливался в туалетном отделении;
4. обеспечить некоторые отверстия для свежего воздуха (это может быть простой зазор в пороге).

В этом случае схема не предусматривает установку вентиляционных труб в самой выгребной яме, достаточно вентилятора, который прекрасно отбрасывает воздух, а вместе с ним и все неприятные ароматы.

Ну, чтобы избежать сильного запаха в люке, нужно просто достать биологические чистящие средства. Это могут быть порошки, таблетки или жидкости для канализационных люков. Как видите, вентиляционная установка вполне доступна по цене для каждого владельца, а выбор систем достаточно широк.

Существующие схемы

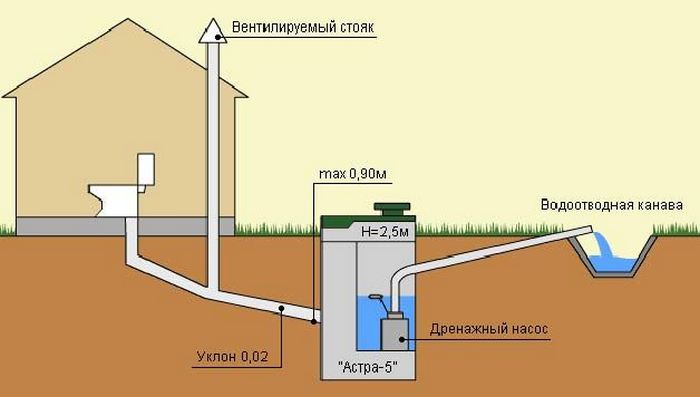

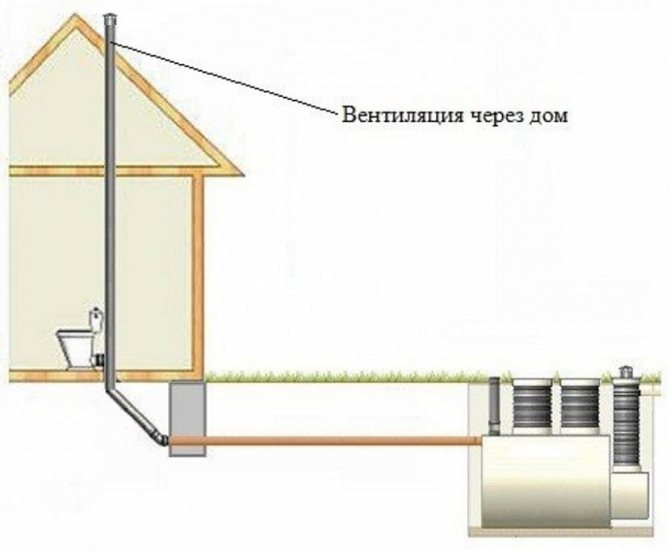

Существует две схемы канализационной вентиляции — внутренняя и внешняя. Это осуществляется с помощью дымовых труб, которые выводят канализационные газы наружу, обеспечивают свежий воздух и регулируют давление в канализационной системе.

Внутренняя планировка предусмотрена на стадии проектирования здания. В этой версии сливная труба фактически является продолжением основной сливной трубы, подсоединенной к ней и выведенной наружу. Сечение обеих труб должно быть одинаковым.

Дымоход не должен быть подключен к дымовой трубе или к системе вентиляции здания. Выход дымохода должен быть расположен вдали от оконных проемов и балконов и вести на крышу. Высота над плоской крышей — около тридцати сантиметров, над чердаком — около пятидесяти сантиметров. Для предотвращения попадания осадков и посторонних предметов в водосток устанавливается навес.

Наружная вентиляция должна быть организована, если она не была предусмотрена на этапе проектирования квартиры и в потолках нет люков для ее отвода. В этом случае дымовая труба подключается к канализации и размещается снаружи здания. Его можно настроить следующим образом:

• если вентиляционная труба проложена снаружи здания, то конструкция будет напоминать желоб;
• установите вентиляционную трубу непосредственно в зумпф;
• устанавливайте его не на внешней стене, а на сарае или заборе, стараясь не беспокоить соседей.

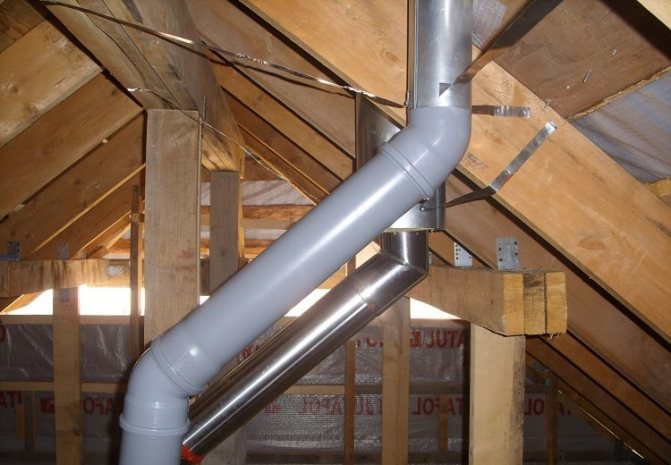

Выход вентиляции сквозь кровлю

Оставлять выходное отверстие вытяжной трубы канализации в чердачном помещении не рекомендуется, так как оно не проветривается должным образом, и запах может проникнуть внутрь дома. Трубу необходимо протянуть сквозь кровлю. Работа выполняется в следующей последовательности:

• прокладку вытяжной трубы заканчивают в чердачном помещении;
• на поверхности крыши закрепляют концевой отрезок трубы;
• с помощью гофрированного переходника соединяют два отрезка трубы.

Концевой отрезок трубы закрепляется на поверхности кровли с помощью изготовленного из полимерного материала гибкого и эластичного переходника. Его манжета герметизируется и надежно крепится винтами или другим крепежом. Наиболее просто и надежно использовать для монтажа на крыше вентвыход фабричного изготовления, предназначенный для конкретного вида кровли.

В обычных условиях теплый воздух, который выходит из вентиляционного канала, не позволяет обмерзать выходу канализационной вентиляции. Заметим, что в регионах, где температура зимой может опускаться ниже тридцати градусов, происходит намерзание льда и закупоривание выходного отверстия вентиляции. В этом случае необходима теплоизоляция как участка вентканала на чердаке здания, так и его выхода на крыше.

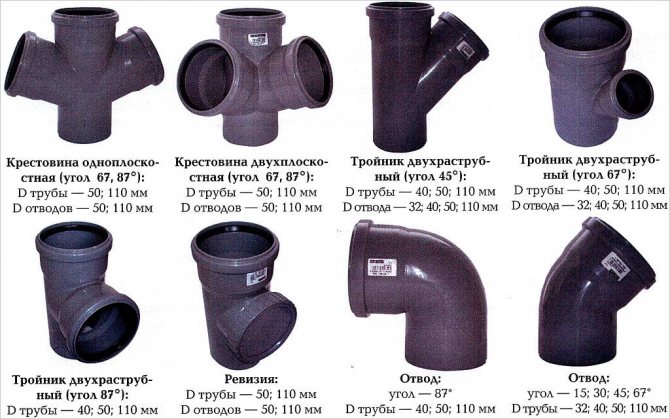

Материалы и монтаж

Для строительства канализации в загородных домах низкого уровня используются те же материалы, что и в городских жилых домах. В принципе, это так — полиэтиленовые трубы наиболее популярны, но их размеры минимальны.

Например, в вертикальном воздуховоде используются трубы диаметром 110 мм и соответствующие фитинги. Конечно, выпускной патрубок сделан из одной трубы. Если в частном доме нет специального люка для такой вентиляции, то колено делается с верхнего конца вертикальной трубы, а воздуховод ведет вдоль стены дома.

Верхний конец трубы с колпачком выведен выше конька крыши. Для небольших конструкций размер вентиляционной трубы стенд-трубы выбирается в 50 мм, но такие решения принимаются редко. В этом случае слишком велика вероятность того, что слив засорится, что приведет к потере сифона в ловушке.

Ошибки при монтаже

Установка вентиляционного стояка для канализационной системы может быть выполнена с ошибками. Из самых распространенных:

1. Удаление (преднамеренное или непреднамеренное) вертикального канала в квартирах (многоэтажных зданиях).
2. Слив под карнизом крыши.
3. Использование труб различных диаметров при создании канализационной системы.
4. Проводить стояк на чердак.
5. Крепление стояка к наружной стене здания.

Материалы для организации вентиляции

В современном мире достаточно много материалов, которые могут применяться в качестве канализационной трубы и для производства вентиляции.

Годами в качестве основного материала служили достаточно массивные и тяжелые чугунные трубы. В многоэтажных зданиях, которые построены во времена Советского Союза, достаточно часто встречается использование чугунных или стальных систем. Чаще всего данная конструкция неоднократно повреждена, а точнее испорчена коррозией. Рекомендуется незамедлительно менять такие трубы. В крайнем случае произвести местный ремонт с использованием современных материалов, которые имеют возможность совмещения труб разных диаметров. При использовании чугуна возникает масса недостатков:

• Сложность при монтаже.
• Дополнительные нагрузки на перекрытие.
• Требуют регулярного обслуживания.
• Подвержены коррозии.
• Высокая стоимость.

Все это в совокупности доставляло достаточно много неудобств, которые были устранены в момент выпуска в продажу пластиковых труб.

1. Первое, что хотелось бы отметить, данный материал абсолютно не подвержен коррозии, что увеличивает срок службы в десятки раз.
2. Каждая труба, а также каждый угол оснащен резиновыми манжетами, которые не позволяют воде и неприятному запаху выходить наружу.
3. Любая конструкция легко собирается, что многократно сокращает время монтажа.
4. Применение минимальных усилий для обслуживания. Если конструкция не разбирается, то в собранном состоянии он может прослужить более 10 лет. Важно. При долгосрочном использовании, необходимо проводить чистку. Для этого достаточно воспользоваться одним из химических средств, которых достаточно много на полках магазинов бытовой химии. Так как процедура производится достаточно редко, то экономить на ней не стоит. Лучше приобрести достаточно качественное средство, которое способно должным образом очистить от налета.
5. Стоимость пластика гораздо ниже, чем стоимость металла, поэтому спроектировать все с нуля становится еще дешевле.

Для системы вентилирования используется все та же труба, что и для основного стояка. То есть диаметр труб должен полностью соответствовать. К тому же соединение будет намного проще.

Сооружение дефлектора своими руками

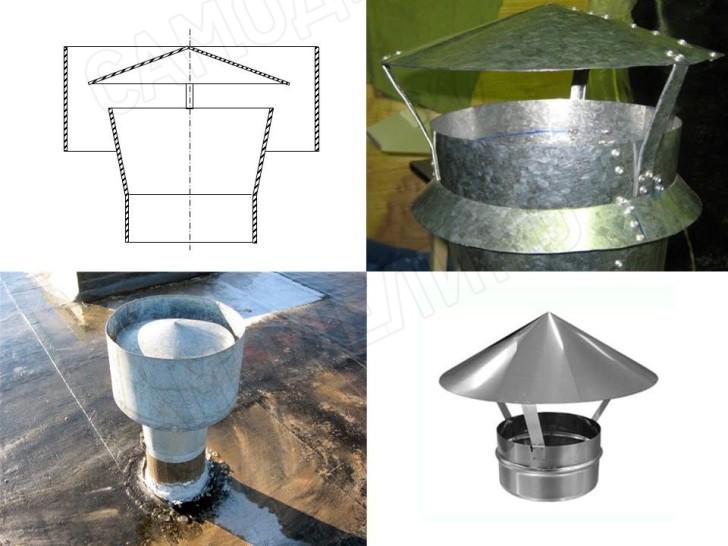

Ты можешь сам сделать дефлектор вентилятора. Вам понадобится лист оцинкованной стали, крепления в виде гаек, болтов, металлических ножниц и линейка с карандашом. Нижняя часть дефлектора отмечена на листе как конус. Диаметр нижней части должен быть равен поперечному сечению вентиляционного стояка, а диаметр верхней части больше примерно на пятнадцать процентов от нижнего значения. Конус зафиксирован винтами, заклепками. В середине проекта установите «юбку», чтобы перекрыть поток воздуха. Зонт прикрепляется к верхней части стоек.

Примечание: Для изготовления дефлектора требуется минимальный набор инструментов, и устройство работает почти так же эффективно, как и заводской дефлектор.

Выбор модели

Для этого лучше выбрать самую простую модель, обеспечивающую эффективное извлечение из канализационной системы в частном доме.

Разработка чертежей

На первом этапе необходимо нарисовать сборочный чертеж изделия и рассчитать размеры и параметры соединения для каждой детали в отдельности. Затем все детали должны быть перерисованы в реальных размерах и масштабе. Чертеж должен быть перенесен на картон.

Подготовка инструментов

При проектировании дефлектора необходимо подумать о технологии его установки и инструментах, которые потребуются для изготовления изделия. Но в любом случае это необходимо:

1. Самыми простыми инструментами для составления технической документации являются линейка, 30- и 45-градусные квадраты, транспортир и компас.
2. Металлические ножницы для резки листового металла.
3. Файл — для удаления заусенцев.
4. Маркер, используемый для маркировки деталей.
5. Просверлите отверстие для крепежных элементов.
6. Металлические буры.
7. Молот слесаря.
8. Порок слесаря.
9. Шайло.
10. Картонные ножницы.

Материалы для изготовления дефлектора

Основным материалом является листовой металл. Критерием отбора является его доступность и финансовые возможности. Отвод для вентиляции канализационного стояка в частном доме может быть выполнен собственными руками. Для этого тебе понадобится:

1. Лист нержавеющей стали имеет толщину 0,25-0,5 мм. Это лучший выбор с точки зрения долговечности.
2. Алюминиевый лист имеет толщину 0,4-0,8 миллиметра. По долговечности она ничуть не уступает нержавеющей стали.
3. Листы из других металлов — меди, титана, цинка и др.
4. Оцинкованные стальные листы толщиной 0,4-0,6 мм. Самый популярный материал с точки зрения соотношения цены и качества и доступности.
5. Картон толщиной 1,0-1,5 мм для изготовления моделей и развёртывания деталей.
6. Клепки — это стандартные алюминиевые или тянутые заклепки.

По мере вашей работы могут потребоваться другие вспомогательные материалы.

Изготовление приспособления

Первый шаг — вырезать макетные части устройства из картона. Затем они используются для сборки модели дефлектора, детали могут быть закреплены с помощью степлера.

После проверки всех размеров на картонных деталях шило используется для выполнения отверстий в местах расположения заклепок. Схема разобрана, а металлические детали вырезаны в соответствии с разверткой. Отверстия для крепежа просверливаются в соответствии с метками отверстий от шипа.

Затем он собран.

Значимые недостатки в вентиляции канализационной системы

Недостаточная вентиляция канализационного стояка в частном доме очень быстро проявляется в виде неприятных запахов. И причины этого, как правило, следующие:

• недостаточный размер канализационных стояков, что приводит к выпадению сифонов;
• увеличение времени простоя водопроводной арматуры, вызывающее ее высыхание;
• трещины в канализационных трубах из-за неправильного монтажа. Канализационная вытяжка в частном доме необходима для создания комфортных условий жизни.

Видео по теме: монтаж перехода с чугунной на пластиковую трубу

Установку вентиляции для канализационной системы на основе пластиковых труб можно выполнить своими руками, без привлечения дорогостоящих специалистов. Пластиковые изделия снабжены интуитивно понятным креплением, которые не требуют от исполнителя специальных навыков и применения сложных крепежных соединений.

• Распечатать

Здравствуйте. Меня зовут Виталий. Область профессиональной деятельности: технические средства автоматизации и технологии проектирования.

Это интересно: Размеры канализационных фитингов ПВХ

Основные вопросы, связанные с аэрационной установкой

Чаще всего у людей, живущих в частных домах, возникают опасения или вопросы по поводу установки системы вентиляции в канализации. Основные темы следующие:

Будет ли вентиляция делать свою работу в жаркое лето, когда органические отходы находятся на максимальном разложении?

Да, так и будет. Это связано с разницей внешних и внутренних температур между очистной станцией и окружающим воздухом, что приводит к постоянному обмену теплом и воздухом. Температура сточных вод всегда будет отличаться от температуры окружающего воздуха. Этот фактор также способствует перепаду давления в установке и ее эффективной вентиляции.

Не замерзнет ли зимой стояк, который является неизолированной частью конструкции?

Зимой сточные воды всегда теплее воздуха, поэтому при регулярном использовании очистных сооружений стояк не должен замерзать. В некоторых регионах стояк, выходящий на улицу, должен быть утеплен (изолирован). Для этого используется труба большего диаметра. Для получения более подробной информации лучше проконсультироваться со специалистами.

Через некоторое время после того, как была установлена аэрация, в помещения стали попадать посторонние запахи. Зачем?

Ловушки, заполненные водой, имеют тенденцию высыхать, что позволяет избежать запахов. Это происходит, когда канализационная система не используется длительное время: разбавленный воздух собирается в стояке. Способы решения: изменение (увеличение) объема сифонов, установка сливного трубопровода или вентиляционного клапана на стояке. Клапан будет эффективно проводить атмосферный воздух внутрь и предотвращать разрежение воздуха в трубах.

Если система канализации в частном доме будет правильно спроектирована и установлена, то система вентиляции будет более комфортной для проживания. Лучше, если расчеты и установка выполняются профессионалами. Это предотвращает возможные ошибки при установке.

Нестандартный подход

При желании можно избежать столь дорогостоящей процедуры обустройства вентиляции, а вместо этого собственноручно сделать вентиляционный клапан, благо его конструкция предельно проста. Существует несколько способов сделать такой клапан, но в каждом из них используются только подручные материалы, которые должны отыскаться у каждого хозяина.

Обратите внимание! Главное преимущество клапана в том, что с его помощью можно перекрыть движение теплого воздуха из септика, благодаря чему на канализационных каналах не будет появляться изморозь. Если же использовать простые стояки, то промерзание труб неизбежно.

Как сделать клапан собственноручно?

Его можно сделать следующим образом.

• Берется пружина от обыкновенной ручки и винт-саморез соответствующего диаметра. Длина самореза должна составлять 4,5 см.
• Далее из пластика вырезается круг диаметром 5 см. В середине круга проделывается отверстие, в которое с легкостью вошел бы саморез, а пружина в этот момент упиралась в круг.
• Затем вырезается еще одна шайба, но поролоновая и диаметром 6 см. В центре просверливается отверстие. Оба круга склеиваются между собой «Супер клеем».
• Далее в крышке тройника (он располагается на выходе и имеет диаметр минимум 10 см) просверливается три отверстия по 5 мм каждое. Все отверстия должны быть отдаленными от центра на 2,5 см. Убираются все заусеницы, в центре с помощью шила проделывается еще одно отверстие, куда нужно вкрутить саморез.
• На этот саморез крепится вся конструкция, которая описывалась в предыдущих пунктах.

Простейший клапан вентиляции канализации в частном доме

Цены на вентиляционный клапан для канализации

вентиляционный клапан для канализации

Проверка функционирования

По окончанию монтажа нужно проверить работоспособность клапана. Для этого требуется по очереди дунуть в каждое из просверленных отверстий. В идеале воздух должен беспрепятственно проходить сквозь них, если нет, саморез чуть-чуть выворачивается для ослабления давления пружины.

Далее нужно попытаться втянуть воздух в себя. Если воздух при этом поступает, но пружина немного сдавливается путем закручивания самореза.

После завершения проверки можно не беспокоиться о том, будет ли клапан сдерживать газы из септика.

Советы

Если вы не знакомы с типами аэраторов, желательно воспользоваться помощью опытного мастера-водопроводчика. Именно он расскажет вам обо всех тех важных преимуществах, которыми обладает это устройство, и о том, как оно улучшит работу бытовой канализации. К организации работы канализационной системы вентиляции обычного дома необходимо подходить с определенными требованиями, которые позволят более эффективно обслуживать устройство.

Эти требования могут включать следующее:

• выхлопная труба должна быть расположена на высоте не менее 1 метра над крышей;
• если в жилом помещении должно быть несколько канализационных стояков, которые будут соединены в одну трубу, то их лучше всего строить с трубами одинакового диаметра;
• не устанавливайте колпачки на дымоходные трубы, чтобы предотвратить конденсацию на них теплых газов в холодную погоду — в противном случае трубы могут забиться;
• вентиляционная система является автономной системой, поэтому ее нельзя комбинировать с общей вентиляционной системой всего здания, а также с дымоходной вентиляцией;
• от окон и балконов, эта труба может быть размещена на расстоянии не менее 4 метров;
• не размещайте дымовой патрубок вблизи свесов крыши, так как он будет быстро поврежден в результате дождя, лучшим решением будет установка дымового патрубка через кровельное покрытие на крыше.

Сифон, который имеет прорыв в потоке, защитит его от вредных микроорганизмов, которые могут там появиться. Согласно правилам, этот вид строительства является обязательным для размещения в заведениях общественного питания. Сифон, обеспечивающий прорыв воздуха в канализацию, будет иметь небольшой зазор между отводом жидкости и канализационной трубой.

Прямой сброс в канализацию в этом случае неприемлем из-за самой конструкции используемого сифона. Жидкость будет стекать в воронку и только затем в трубу. Установку такого устройства должен выполнять опытный специалист.

Самые распространенные вопросы

Нередко люди не могут решиться на установку вентиляции канализации. Причиной тому могут быть сомнения по поводу целесообразности, а также некоторые невыясненные моменты.

Вопрос первый: сможет ли вентиляция выполнять свои функции в летнее время, когда органика разлагается с особой интенсивностью?

Разумеется, сможет. Преимущественно благодаря тепло- и воздухообмену между септиком и окружающей средой ввиду разницы в температуре. Вода в канализации всегда будет теплее. Кроме того, это приводит и к разнице в давлении, из-за чего установка будет эффективно проветриваться.

Вопрос второй: почему через некоторое время после обустройства вентиляции в дом опять начали проникать неприятные запахи?

Вода в сифонах пересыхает, пропуская воздух, что может происходить, если канализацией долго не пользовались. Это можно устранить несколькими способами (каждый из них мы уже рассмотрели детально):

• установить вентиляционный клапан;
• прикрепить фановую трубу;
• поменять сифоны на большие.

Вопрос третий: если стояк не утеплить, будет ли он замерзать зимой?

Стоки, повторимся, всегда теплее воздуха снаружи, поэтому стояк в любом случае не замерзнет. Главное – регулярно пользоваться канализацией. Хотя в отдельных регионах стояк все же утепляют (если он находится снаружи), используя несколько большую трубу. Но этот вопрос нужно обсудить со специалистами.

нутренний стояк не нуждается в утеплении
