Обеспечение водопровода на даче нелегкое дело. Тратить огромные деньги на его прокладку никому неохота, поэтому практически все работы выполняются самостоятельно. Когда установлена уже сама система и насосная станция, хочется добиться максимальной экономии в потреблении электроэнергии. Для этого нужно минимизировать количество запусков насоса. В таких случаях единственным выходом является установка рассматриваемого нами аппарата. В статье будет рассмотрено как собрать гидроаккумулятор из подручных средств, какое должно быть давление в устройстве, приведены фотоматериалы.

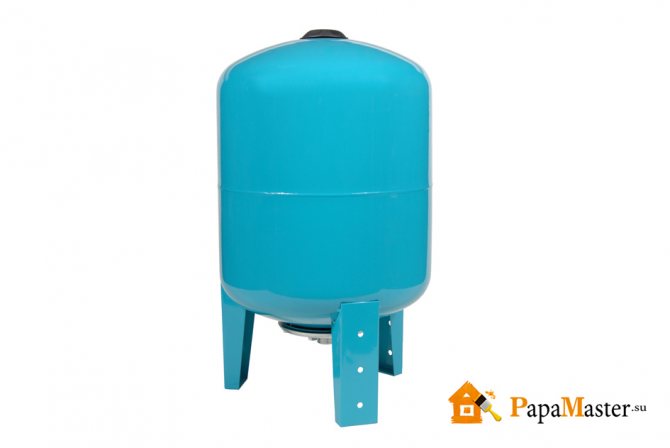

Устройство гидроаккумулятора
Что бы не возникало лишних вопросов при сборке гидроаккумулятора своими руками нужно понимать как он устроен. Так как жидкости не сжимаются, в устройстве гидроаккумулятора используется газ.

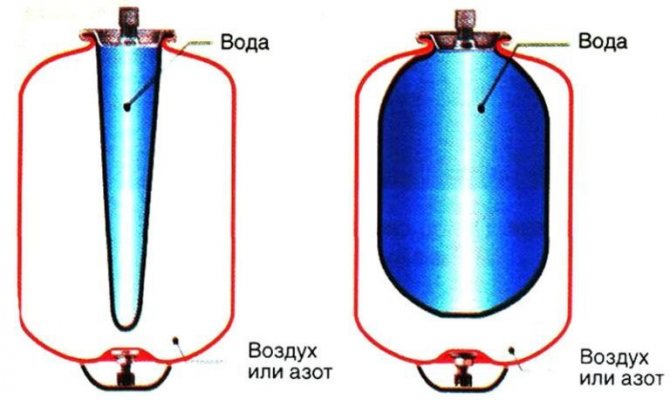

Схема гидроаккумулятора
Он разбивается на 2 части в одной у нас будет вода, а во второй обычный воздух. Между ними устанавливается резиновая мембрана. Накачиваем одну часть воздухом до определенного давления. Далее подаем воду в гидравлический бак, происходит повышение давления и мембрана начинает давить и сжимать воздух. Продолжаем подавать воду пока в гидравлическом баке не создастся нужное нам давление. Далее, если мы откроем кран, то вода польется, так как на воду будет давить сжатый воздух.
Заметка: Такая система позволяет экономить на запусках насосов. Насос запускается только при достижении в гидробаке определенного давления. Соответственно насос работает реже, но дольше, что увеличивает его долговечность.

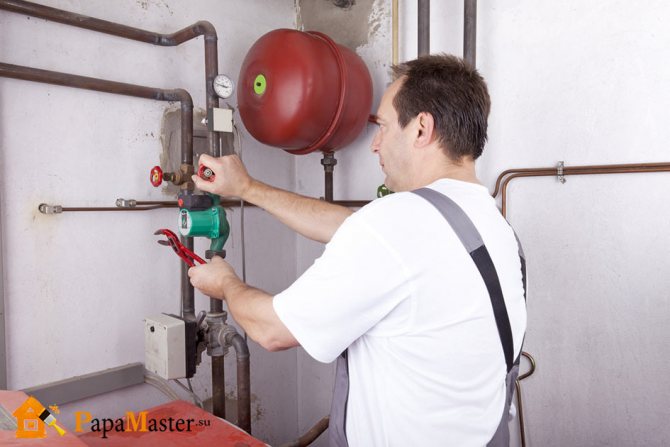

Рекомендации по эксплуатации
Неисправность, чаще всего встречающаяся у гидроаккумуляторов, это разрыв резиновой мембраны. Произойти это может из-за резкого скачка давления во время закачки, либо по причине износа материала от долгой эксплуатации. Потеря мембраной герметичности незамедлительно скажется на напоре воды в водопроводной сети. Он резко снизится, либо начнёт скакать, то увеличиваясь, то падая практически до нуля.
Подтвердить разрыв мембраны может только разбор корпуса бака. Одновременно с этим, производится и установка новой резиновой перегородки между внутренними отсеками аккумулятора. Пошагово весь процесс выглядит таким образом:
- Гидроаккумулятор отключается от водопроводной системы.
- Отвинчиваются болты, крепящие горловину, или две половины бака (в зависимости от модели).
- Старая мембрана удаляется и заменяется целой.
- Корпус собирается в обратном порядке, болты крепко затягиваются.
- Устройство вновь подсоединяется к водоснабжению и запускается в работу.
- Проверяется реле, не сбились ли настройки за время ремонтных работ.
Это общий принцип ремонта, конкретные нюансы замены мембраны могут различаться у разных модификаций бака.
Материалы
что бы создать гидроаккумулятор своими руками нам понадобится ряд инструментов и материалов, изложенных в списке ниже:
- Сосуд состоящий из пищевых материалов, его объем должен быть не менее 30 литров, в противном случае эффективность гидроаккумулятора будет низкой, и он не сможет выполнять возложенные на него функции;
- Клочок резины, для создания уплотнителей и прокладок;
- Шайбы и гайки для крепления элементов;
- Манометр;
- Силиконовый герметик пищевой;
- Специальный тройник и четвертник для подключения к трубопроводу;
- Водопроводные краны;
- Ниппель для закачки воздуха;
- Датчик контроля давления;
- Дрель;
Что понадобится для изготовления мангала из водонагревателя
Собираем инструменты:
Читайте также:
- болгарка, шлифовальный, отрезной диски;
- маркер для разметки;
- дрель с набором сверл;
- электросварка;
- молоток;
- тиски;
- плоскогубцы или кусачки;
- нож.
Какие материалы понадобятся :
- старый бачок;
- петли для крепления дверцы;
- болты, гайки, шайбы, шпильки;
- металлический уголок или труба длиной 5 м;
- кованые или деревянные ручки;
- огнестойкая краска.
Алгоритм
Гидроаккумулятор своими руками схема
Итак по порядку изложим как сделать гидроаккумулятор своими руками:
- Нужно проделать три отверстия в сосуде подготовленном под гидробак. Одно отверстие делается сверху одно снизу и одно сбоку.
- Закрепляем снизу бака кран, к крану прикручивается тройник, по одному концу будет обеспечен подвод воды по второму подача в гидравлическую систему дома или дачи.
- В боковое отверстие устанавливается кран, он будет нужен для сброса воды и давления в гидробаке.
- В отверстие сверху устанавливается четвертинк. На него накручивается: манометр, датчик давления, ниппель для закачки воздуха. Ниппель устанавливается следующим образом. Берется в ней проделывается отверстие в него вставляется ниппель и все тщательно заливается герметиком.
Внимание ! Все соединения следует промазать герметиком, между кранами и баком поставить прокладки.
Воздушный компрессор из деталей холодильника и огнетушителя
Этот агрегат работает практически бесшумно. Рассмотрим схему будущей конструкции и составим список необходимых узлов и деталей.
1 — трубка для заливки масла; 2 — пусковое реле; 3 — компрессор; 4 — медные трубки; 5 — шланги; 6 — дизельный фильтр; 7 — бензиновый фильтр; 8 — вход воздуха; 9 — реле давления; 10 — крестовина; 11 — предохранительный клапан; 12 — тройник; 13 — ресивер из огнетушителя; 14 — редуктор давления с манометром; 15 — влагомаслоуловитель; 16 — пневморозетка
Необходимые детали, материалы и инструменты
В качестве основных элементов берутся: мотор-компрессор от холодильника (лучше производства СССР) и баллон огнетушителя, который будет использован в качестве ресивера. Если в наличии их нет, то компрессор от неработающего холодильника можно поискать в мастерских по ремонту или в пунктах приёма металла. Огнетушитель можно приобрести на вторичном рынке или привлечь к поискам знакомых, на работе у которых могут быть списанные ОХП, ОВП, ОУ на 10 л. Баллон огнетушителя должен быть безопасно опорожнён.
Кроме этого потребуются:
- манометр (как для насоса, водонагревателя);
- фильтр для дизеля;
- фильтр для бензинового мотора;
- реле давления;
- тумблер электрический;
- регулятор давления (редуктор) с манометром;
- армированный шланг;
- водопроводные отводы, тройники, переходники, штуцеры + хомуты, метизы;
- материалы для создания рамы — металлической или деревянной + мебельные колёсики;
- предохранительный клапан (для сброса избыточного давления);
- пневморозетка с самозапиранием (для подсоединения, например, к аэрографу).
Кроме этого, нужны будут инструменты: ножовка, ключ, шприц, а также ФУМ-лета, «антиржавчина»,синтетическое моторное масло, краска или эмаль для металла.
Этапы сборки
До начала сборки нужно подготовить мотор-компрессор и баллон огнетушителя.
-
Читайте также:
Подготовка мотора-компрессора
Из мотор-компрессора выходят три трубки, две из которых открыты (вход и выход воздуха), а третья, с запаянным концом — для замены масла. Чтобы найти вход и выход воздуха, нужно ненадолго подать на компрессор ток и нанести на трубки соответствующие отметки.
Далее нужно аккуратно спилить или отрезать запаянный конец, следя, чтобы медные опилки не попали внутрь трубки. Затем слить имеющееся внутри масло и с помощью шприца залить моторное, синтетическое или полусинтетическое. Загерметизировать трубку можно, подобрав винт подходящего диаметра, который нужно обмотать ФУМ-лентой и ввинтить в отверстие. Поверх соединения можно нанести герметик. Если нужно — окрашиваем поверхность эмалью.
Подготовка ресивера
С пустого баллона огнетушителя нужно снять запорно-пусковой клапан (ЗПК). Очистить ёмкость снаружи от ржавчины и грязи, а внутрь налить и подержать «антиржавчину» — столько, сколько указано на этикетке средства. Даём высохнуть, и накручиваем крышку с отверстием от ЗПК. В отверстие вкручиваем переходник (если нужно) и крепим крестовину.

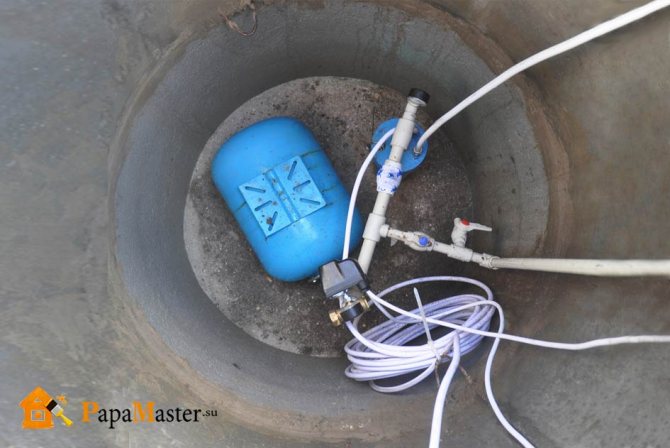

Запуск
Прежде чем приступать убедитесь, что все элементы установлены, алгоритм сборки гидроаккумулятора своими руками выполнен, все элементы установлены, бак полностью герметичен.
- Кран сбоку нужно открыть
- Включаем насос и набираем воду до того момента пока вода не потечет с крана
- Перекрываем боковой кран
- К ниппелю подключаем насос, качаем до достижения давления примерно 1-2 атм;
- Гидроаккумулятор готов к эксплуатации
Важно: Если к системе подключен датчик давления (реле) его следует настроить, задав верхние и нижние границы, при которых насос включается и выключается.
Подготовка
Перед началом основных работ удаляем лишние элементы. Снимаем кожух, чистим от теплоизоляции, клея. Сделать это можно ножом или другим острым предметом. После демонтажа поверхности резервуара хорошо зачищаем болгаркой со шлифовальным диском.
Не стоит забывать, что неочищенные остатки клея будут выделять едкий дым при нагреве, поэтому очищать нужно тщательно.
Вывод (прочитать обязательно)
Без мембранный гидробак весьма прост в изготовлении, но также в его конструкции есть значительные минусы. Главным из которых является то что вода растворяет в себе кислород, по этому нам нужно часто обслуживать такой гидроаккумулятор, чтобы в системе не случился гидроудар. Воздух растворяясь уходит он освобождает место для воды, поэтому нам нужно постоянно сливать лишнюю воду и докачивать кислород.
Для этого нужно проделывать следующую процедуру раз в 2 дня:
- Открыть боковой кран
- Сливать воду пока не перестанет бежать
- Закрыть кран
- Накачать воздуха до нужного давления
Тип бака
Существует два основных типа крепления бака. От этого зависит и его регулировка. Различают гидроаккумулятор вертикальный и горизонтальный. Дело в том, что в той части емкости, в которой находится жидкость, со временем будет накапливаться небольшое количество воздуха. Его необходимо время от времени стравливать. Это позволит избавить систему от неблагоприятных для нее воздушных пробок.
Если емкость имеет вертикальное расположение, ей требуется специальный ниппель. Воздух в баке этого типа скапливается вверху. Его стравливать будет проще.
-
Читайте также:
Горизонтальный тип бака отличается в этом от своего вертикального собрата. Здесь требуется не только ниппель. Для стравливания излишнего воздуха требуется шаровой кран. Также в системе предусматривается слив в канализацию.
