Элеваторный узел системы отопления: что такое, как обслуживать и определить номер — принцип работы устройства, схема и размеры

Что такое элеваторный узел системы отопления

Магистральные сети теплоснабжения работают на трёх основных режимах:

• 95°/70°
• 130°/70°
• 150°/70°

Первое число обозначает температуру теплоносителя в прямом трубопроводе, второе – в обратном. Транспортировка теплоносителя производится на значительные расстояния, поэтому температура устанавливается с расчётом потерь тепловой энергии при движении и с поправками на климатические или погодные условия. Отсюда и три варианта подачи теплоносителя — если постоянно греть воду до максимального значения, увеличится расход топлива, поэтому режимы нагрева меняют в зависимости от внешних условий.

Согласно санитарным нормам и техническим характеристикам бытового теплового оборудования, верхний предел температуры теплоносителя не должен превышать 95°. Если вода нагрета до 130° или 150°, её надо охладить до установленного значения. Причин для этого имеется несколько:

• Большинство приборов отопления не способны работать с перегретой водой — чугунные радиаторы становятся хрупкими, алюминиевые могут выйти из строя или перестают держать давление системы.
• Трубопроводы, используемые для подводки теплоносителя в квартирах, также имеют ограничение по температуре, например, для пластиковых труб установлен температурный порог в 90°.
• Слишком горячие отопительные приборы опасны для людей, в особенности для детей.

Перегретая вода не превращается в пар только потому, что внутри трубопроводов нет такой возможности. Требуется отсутствие давления и наличие свободного пространства, чего в трубе не может быть. Потери температуры при транспортировке несколько меняют тепловой режим теплоносителя, но необходимость его охлаждения до рабочих значений остаётся. Вопрос решается путём подмешивания охлаждённой воды из обратного трубопровода до получения заданной температуры, подходящей для использования в приборах отопления. Смешивание воды происходит в специальных механических устройствах — элеваторах. Они работают в окружении сопутствующих элементов, называемых окружением элеватора, а весь узел смешивания называется элеваторным узлом.

Элеватор что это такое

Чтобы понять и разобраться, что собой представляет этот элемент, лучше всего спуститься в подвал здания и посмотреть воочию. Но если у вас нет желания покидать ваш дом, то можно ознакомиться с фото и видео файлами в нашей галерее. В подвале среди множества задвижек, клапанов, трубопроводов, манометров и термометров вы обязательно найдете этот узел.

Предлагаем вначале разобраться в принципе работы. К зданию подводится горячий от районной котельной, и отводиться охлажденный.

Для этого требуются:

• Трубопровод подачи – выполняет поставку горячего теплоносителя к потребителю;
• Трубопровод обратки – выполняет работу по отводу охлажденного теплоносителя и возврата его в районную котельную.

На несколько домов, а в некоторых случаях и на каждый, если дома большие, оборудуются тепловые камеры. В них происходит распределение теплоносителя между домами, а также установлена запорная арматура, которая служит для отсечения трубопроводов. Также в камерах могут выполняться дренажные приспособления, которые служат для опустошения труб, например, для ремонтных работ. Далее процесс зависит от температуры теплоносителя.

В нашей стране есть несколько основных режимов работы районных котельных:

• Подача 150 и обратка 70 градусов Цельсия;
• Соответственно 130 и 70;
• 95 и 70.

Выбор режима зависит от широт проживания. Так, например, для Москвы будет достаточно графика 130/70, а для Иркутска понадобится график 150/70. Названия этих режимов имеют числа максимальной нагрузки трубопроводов. Но в зависимости от температуры воздуха за окном, котельная может работать при температурах 70/54.

Делается это для того, чтобы не было перегрева в помещениях и чтобы в них было комфортно находиться. Выполняется эта регулировка на котельной и является представителем центрального типа регулировки. Интересным является тот факт, что в европейских странах выполняется другой тип регулировки – местный. То есть происходит регулировка на самом объекте теплоснабжения.

Тепловые сети и котельные в таком случаях работают по максимальному режиму. Стоит сказать, что наиболее высокая производительность котельных агрегатов достигается именно при максимальных нагрузках. приходит к потребителю и уже по месту регулируется специальными механизмами.

Эти механизмы состоят из:

• Датчиков температуры наружного воздуха и внутреннего;
• Сервопривода;
• Исполнительного механизма с клапаном.

Такие системы оборудуются индивидуальными приборами для учета тепловой энергии, за счет этого достигается большая экономия денежных ресурсов. По сравнению с элеваторами такие системы менее надежны и долговечны.

Так вот, если теплоноситель имеет температуру не более 95 градусов, то главной задачей является качественное физическое распределения тепла по всей системе. Для достижения этих целей применяют коллекторы и балансировочные краны.

Но в том случае, когда температура выше 95 градусов, то её нужно немного уменьшить. Этим и занимаются элеваторы в системе отопления, они подмешивают к подающему трубопроводу охлажденную воду с обратного.

Функции и характеристики

Как мы уже с вами разобрались, элеватор системы отопления занимается охлаждением перегретой воды до заданной величины. Затем эта подготовленная вода поступает в .

Этот элемент выполняет повышение качества работы всей системы здания и при правильном монтаже и подборе выполняет две функции:

• Смесительную;
• Циркуляционную.

Преимущества, которыми обладает элеваторная система отопления:

• Простота конструкции;
• Высокая эффективность;
• Не требуется подключение к электрическому току.

Недостатки:

• Нужен точный и качественный расчет и подбор элеватора отопления;
• Нет возможностей регулировать температуру на выходе;
• Нужно соблюдать перепад давления между подачей и обраткой в районе 0,8-2 бар.

В наше время такие элементы получили огромное распространение в хозяйстве тепловых сетей. Это обуславливается их преимуществами, такими как устойчивость к изменению гидравлических и температурных режимов. К тому же они не требуют постоянного присутствия человека.

Конструкция

Элеватор состоит из:

• Камеры разрежения;
• Сопла;
• Струйного элеватора.

Среди теплотехников есть понятие как обвязка узла элеватора. Оно заключается в установке необходимой запорной арматуры, манометров и термометров. Все это в сборе и является узлом.

Принцип работы и устройство

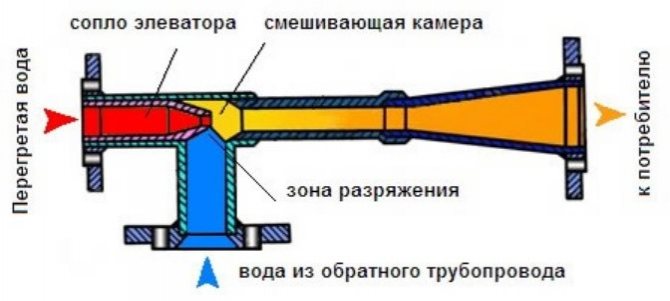

Элеватор представляет собой стальной или чугунный корпус, имеющий три патрубка (два входных и один выходной), напоминая обычный тройник.

Общая схема элеваторного узла

Теплоноситель поступает в корпус и проходит через сопло, отчего его давление падает. Это вызывает подсос обратки из трубопровода в камеру смешивания, обеспечивающий циркуляцию в системе отопления. Потоки, перемешиваясь, приобретают заданную температуру, затем через диффузор направляются в систему отопления квартиры. Обычный элеватор представляет собой чисто механическое устройство, что максимально упрощает его использование. Настройка производится путём изменения диаметра сопла, которое создаёт определённое давление в камере смешивания, изменяя режим подсоса обратки. При этом разница давлений прямого и обратного трубопроводов не должна превышать 2 бар. Для получения правильного результата требуется точный расчёт диаметра сопла, поскольку это единственный элемент, подлежащий каким-либо изменениям. В остальном элеватор — цельная отливка из чугуна, относительно недорогая, надёжная и очень простая в работе и обслуживании. Эти причины вызвали широкое распространение элеваторов в системах отопления многоквартирных домов.

Существуют более сложные конструкции элеваторов с возможностью изменения диаметра сопла. Эти устройства более дорогие и сложные, но позволяют на ходу изменять режим работы системы отопления в зависимости от давления и температуры теплоносителя в магистрали. Проход теплоносителя регулируется конусообразным стержнем — иглой, которая перемещается в продольном направлении и открывает или закрывает просвет сопла, изменяя режим работы элеватора и всей системы. Существуют прибор с сервоприводом, который на ходу способен регулировать просвет по сигналу с датчиков температуры или давления, что позволяет организовать точную настройку работы в автоматическом режиме. Такие устройства более дорогие и требуют повышенного внимания и ухода, но создают массу новых возможностей регулировки системы.

Видео описание

Иногда для изменения параметров теплоносителя без замены деталей на элеватор в системе отопления устанавливают задвижки (ручные заслонки), однако это не очень помогает проблеме. Дело в том, что при таком ручном, даже кустарном способе регулировки не удастся достичь равномерного распределения воды по всей системе отопления.

О ремонте

Если показатели входной и выходной температуры теплоносителя не соответствуют стандартным, это сигнализирует о поломке или неправильной работе элеватора отопления.

Элеватор на схеме Источник i3.guns.ru

При равных температурных показателях есть вероятность засора элеватора либо нужно уменьшить диаметр сопла. В случае обнаружения очень большой разницы между указанными показателями следует останавливать работу устройства и ремонтировать его. Также нужно обратить внимание на элеватор, если часть отапливаемых помещений недополучает тепло. Проверяют на исправность все части элеватора перед началом каждого отопительного периода.

Схема элеваторного узла системы отопления

Самостоятельная работа элеватора невозможна. В состав элеваторного узла входят различные элементы:

• Задвижки (в последнее время на смену приходят шаровые краны, более удобные и надёжные в эксплуатации).
• Грязевики.
• Манометры.
• Термометры.
• Соединительные элементы (фланцы или переходники).

Принципиальную схему элеваторного узла можно рассмотреть на рисунке:

Элеваторный узел в системе отопления: 1- запорная арматура (задвижка); 2 — грязевик; 3 — элеватор водоструйный; 4 — манометр; 5 — термометр

Основными элементами являются задвижки, позволяющие регулировать параметры прямого и обратного потока. Грязевики — это устройства, отделяющие механические включения в виде мелкого мусора или грязи. Они подлежат периодической очистке, заполнение грязевиков опасно и может вывести из строя элементы, расположенные далее по пути следования потока. Остальные элементы — манометры и термометры — являются контрольными и позволяют вести наблюдение за текущим режимом системы отопления.

Как работает тепловой пункт с элеваторным узлом смешения

Элеваторные узлы смешения устанавливают в тепловых пунктах зданий, которые подключены к тепловой сети работающей в режиме с качественным регулированием на «перегретой» воде.

Качественное регулирование предполагает изменение температуры воды поступающей в систему отопления в зависимости от температуры наружного воздуха, при постоянном расходе воды циркулирующей в ней.

«Перегретой»

вода считается, если она поступает из тепловой сети с температурой, превышающей необходимую для подачи в систему отопления.

Например, тепловая сеть может работать по графику 150/70, 130/70 или 110/70, а система отопления рассчитана на график 95/70. Температурный график 150/70 предполагает, что при расчётной температуре наружного воздуха (для Киева это -22°С) температура на вводе тепловых сетей в дом должна быть равной 150°C, а уйти в тепловую сеть должна с температурой 70°C, при этом в дом рассчитанный на график 95/70 эта вода должна попасть с температурой 95°C.

Элеваторный узел смешивает поток воды из подачи тепловой сети с температурой 150°C и поток воды вышедший из системы отопления с температурой 70°C, — в результате смешения на выходе из элеватора получается поток с температурой 95°C, который подаётся в систему отопления.

Как происходит смешение

В камере смешения элеваторного узла расположен конфузор «сопло / конус» разгоняющий поток перегретой воды. При повышении скорости потока давление в нём понижается (это свойство описано законом Бернулли) на столько, что становится несколько ниже давления в обратном трубопроводе. Разница давлений между камерой смешения и обратным трубопроводом приводит к перетеканию теплоносителя через перемычку «сапог элеватора» из обрата в подачу.

В камере смешения образуется смесь двух потоков с уже требуемой температурой, но давлением ниже давления обратного трубопровода. Смесь поступает в диффузор элеватора, в котором скорость потока понижается, а давление повышается над давлением обратного трубопровода. Повышение давления составляет не более 1,5 м.вод.ст, что и накладывает на элеваторные узлы ограничения в применении для систем отопления с высоким гидравлическим сопротивлением.

1 Дешёвый и простой

2 Не требует обслуживания

3 Не зависит от электрической сети

Недостатки элеваторных узлов смешения

1 Не совместим с автоматическими регуляторами, поэтому нормативно запрещена их совместная установка.

2 Создаёт располагаемый напор на вводе в систему отопления не более 1,5м.вод.ст., что исключает установку элеваторных тепловых пунктов в зданиях системы отопления которых оборудованы радиаторными термостатическими клапанами.

3 Элеваторный узел обладает постоянным коэффициентом смешения, что не позволяет подать в систему отопления теплоноситель необходимой температуры, при недогреве в тепловой сети.

4 Слишком высокая чувствительность к располагаемому напору на вводе тепловой сети. Снижение располагаемого напора относительно расчётного значения ведёт к снижению объёмного расхода воды циркулирующего в системе отопления, что в свою очередь приводит к разбалансировке системы и останове дальних стояков/ветвей.

5 Для работы элеватора разница давлений между подающим и обратным трубопроводом должна превышать 15 м.вод.ст.

Где установлены тепловые пункты с элеваторными узлами?

Практически все системы отопления введённые в эксплуатацию до 2000 года оборудованы тепловыми пунктами с элеваторными узлами.

Где можно применять элеваторные ИТП?

В настоящее время для всех проектируемых и реконструируемых жилых и административных зданий, обязательно применение автоматического регулирования в тепловом пункте. Применение же элеваторных узлов совместно с автоматическими регуляторами запрещено нормативно.

Элеваторные узлы могут устанавливаться лишь на объектах где нет необходимости в автоматическом управлении системой отопления, располагаемый напор (разница давлений между подающим и обратным трубопроводом) на вводе стабилен и превышает 15 м.вод.ст, для работы подключённой системы отопления достаточно перепада давлений между подачей и обратом в 1,5м.вод.ст, а система отопления работает с постоянным расходом и не оборудована автоматическими регуляторами.

Размеры элеваторного узла

Элеваторы изготавливаются в нескольких типоразмерах, соответствующих величине и потребностям системы отопления дома или подъезда многоквартирного дома:

Таблица зависимости номера элеватора от его размера

Подбор элеватора производится по сочетанию различных параметров — температуры, давления в системе, пропускной способности трубопроводов, присоединительным размерам и т.п. Большинство приборов выбирается исходя из диаметра труб, питающих систему отопления. Важно обеспечить соответствие диаметра питающих трубопроводов и размеров патрубков элеватора, чтобы прибор не оказался своеобразной диафрагмой, снижающей пропускную способность и давление в системе. Кроме того, на эффективность работы влияет размер сопла, подлежащий тщательному расчёту. Формулы расчёта имеются в сети, но самостоятельно его производить, не имея опыта и подготовки, не рекомендуется. Проще всего использовать онлайн-калькулятор, который можно отыскать в сети Интернет. Полученный результат целесообразно проверить на другом калькуляторе, чтобы получить более корректный результат.

Система поддержания кондиции зерна в силосах элеватора

Современный зерновой элеватор оборудуется силосами со сложными внутренними системами. Особое значение имеет система вентиляции — благодаря постоянному поступлению воздуха зерно в процессе хранения не увлажняется. В силосах элеваторов для хранения зерна используется горизонтальная и вертикальная вентиляция, направляющая потоки воздуха через всю массу по слоям. При этом учитывается эффект понижения и повышения температуры при перепаде давления.

Не менее важный комплекс устройств и агрегатов — система аспирации силоса. Она должна постоянно улавливать и выводить из воздуха пыль, которая создает опасность загрязнения зерна и вероятность хлопка под кровлей силоса. Для предусматривается специальное оборудование, в том числе и несколько люков для поддержания нормального давления в верхней части силоса. В элеваторах для хранения зерна система аспирации силосов строится на основе общепромышленных агрегатов, фильтров и воздуховодов.

Элеваторы проектируются и строятся с использованием типовых проектных продуктов и сертифицированного оборудования. На территории России работают производители техники и силосов, обеспечивающие полный комплекс услуг от проектирования элеватора для его монтажа и запуска под ключ. Какими бывают элеваторы для хранения зернового и семенного материала, можно увидеть на фото в разделе нашего сайта.

Преимущества элеватора

Многие потребители говорят, что схема элеватора отопления является нерациональной, и гораздо проще подавать пользователям тепловой носитель более низкой температуры. На самом же деле этот подход подразумевает увеличение диаметра центрального отопительного трубопровода для циркуляции более холодного теплоносителя, что подразумевает дополнительные затраты.

То есть, качественная схема узла отопления позволяет использовать с подающим объемом теплоносителя часть остывшей воды из обратки. Невзирая на то, что некоторые источники элеваторов относятся к устаревшим гидравлическим устройствам, по сути, они являются наиболее эффективными в эксплуатации. Существуют и более современные приборы, которые пришли на смену системам элеваторного узла.

Сюда относятся следующие виды устройств:

• смеситель, оборудованный трехходовой мембранной;
• пластинчатый теплообменник.

Как функционирует элеватор?

Если говорить простыми словами, то элеватор в системе отопления – это водяной насос, не требующий подведения энергии извне. Благодаря этому, да еще простой конструкции и низкой стоимости, элемент нашел свое место практически во всех тепловых пунктах, что строились в советское время. Но для его надежной работы нужны определенные условия, о чем будет сказано ниже.

Чтобы понять устройство элеватора системы отопления, следует изучить схему, представленную выше на рисунке. Агрегат чем-то напоминает обычный тройник и устанавливается на подающем трубопроводе, своим боковым отводом он присоединяется к обратной магистрали. Только через простой тройник вода из сети проходила бы сразу в обратный трубопровод и прямо в систему отопления без снижения температуры, что недопустимо.

Стандартный элеватор состоит из подающей трубы (предкамеры) со встроенным соплом расчетного диаметра и смесительной камеры, куда подводится остывший теплоноситель из обратки. На выходе из узла патрубок расширяется, образуя диффузор. Агрегат действует следующим образом:

• теплоноситель из сети с высокой температурой направляется в сопло;
• при прохождении через отверстие малого диаметра скорость потока возрастает, из-за чего за соплом возникает зона разрежения;
• разрежение вызывает подсасывание воды из обратного трубопровода;
• потоки смешиваются в камере и выходят в систему отопления через диффузор.

Непременное условие устойчивой работы узла заключается в том, чтобы величина перепада давления между подающей и обратной магистралью сети теплоснабжения было больше, чем гидравлическое сопротивление отопительной системы.

Наряду с явными преимуществами данный смесительный узел обладает одним существенным недостатком. Дело в том, что принцип работы элеватора отопления не позволяет регулировать температуру смеси на выходе. Ведь что для этого нужно? Изменять при необходимости количество перегретого теплоносителя из сети и подсасываемой воды из обратки. Например, чтобы температуру снизить, надо уменьшить расход на подаче и увеличить поступление теплоносителя через перемычку. Этого можно добиться только уменьшением диаметра сопла, что невозможно.

Не пропустите: Теплый пол в каркасном доме: водяной и электрический, как сделать его своими руками

Проблему качественного регулирования помогают решить элеваторы с электроприводом. В них посредством механического привода, вращаемого электродвигателем, увеличивается или уменьшается диаметр сопла. Это реализовано за счет дроссельной иглы конусной формы, входящей в сопло изнутри на определенное расстояние. Ниже изображена схема элеватора отопления с возможностью управления температурой смеси:

1 – сопло; 2 – дроссельная игла; 3 – корпус исполнительного механизма с направляющими; 4 – вал с зубчатым приводом.

Примечание. Вал привода может снабжаться как рукояткой для управления вручную, так и электродвигателем, включаемым дистанционно.

Появившийся относительно недавно регулируемый элеватор отопления позволяет производить модернизацию тепловых пунктов без кардинальной замены оборудования. Учитывая, сколько еще подобных узлов функционирует на просторах СНГ, подобные агрегаты приобретают все большую актуальность.

Принцип работы элеватора в системе отопления

Устройство системы отопления

Под приборами контроля подразумеваются термометры и манометры, измеряющие в элеваторном узле температуру и давление.

Устройство и принцип работы элеватора отопления

В точке входа трубопровода тепловых сетей, обычно в подвале, в глаза бросается узел, который соединяет трубы подачи и «обратки». Это элеватор — смесительный узел для отопления дома. Изготовляется элеватор в виде чугунной или стальной конструкции снабженной тремя фланцами. Это обычный элеватор отопления принцип работы его основан на законах физики. Внутри элеватора находится сопло, приемная камера, смесительная горловина и диффузор. Приемная камера соединяется с «обраткой» с помощью фланца.

Перегретая вода поступает на вход элеватора и проходит в сопло. Вследствие сужения сопла скорость потока увеличивается, а давление уменьшается (закон Бернулли). В область пониженного давления подсасывается вода из «обратки» и смешивается в смесительной камере элеватора. Вода уменьшает температуру до нужного уровня и одновременно уменьшается давление. Элеватор работает одновременно как циркуляционный насос и смеситель. Таков вкратце принцип работы элеватора в системе отопления здания или сооружения.

Схема теплового узла

Регулировку подачи теплоносителя осуществляют узлы элеваторные отопления дома. Элеватор – основной элемент теплового узла, нуждается в обвязке. Регулировочное оборудование чувствительно к загрязнениям, поэтому в обвязку входят грязевые фильтры, которые подключаются к «подаче» и «обратке».

В обвязку элеватора входят:

• грязевые фильтры;
• манометры (на входе и выходе);
• термодатчики (термометры на входе элеватора, на выходе и на «обратке»);
• задвижки (для проведения профилактических или аварийных работ).

Это самый простой вариант схемы для регулировки температуры теплоносителя, но она часто используется как базовое устройство теплового узла. Базовый узел элеваторный отопления любых зданий и сооружений, обеспечивает регулировку температуры и давления теплоносителя в контуре.

Преимущества его применения для отопления больших объектов, домов и высоток:

1. безотказность, благодаря простоте конструкции;
2. низкая цена монтажа и комплектующих деталей;
3. абсолютная энергонезависимость;
4. существенная экономия потребления теплоносителя до 30%.

Но при наличии бесспорных преимуществ использования элеватора для систем отопления следует отметить и недостатки применения этого прибора:

• расчет делается индивидуально для каждой системы;
• нужен обязательный перепад давления в системе отопления объекта;
• если элеватор нерегулируемый, то невозможно изменить параметры контура отопления.

Элеватор с автоматической регулировкой

В настоящее время созданы конструкции элеваторов, в которых при помощи электронной регулировки можно изменять сечение сопла. В таком элеваторе имеется механизм, который перемещает дроссельную иглу. Она меняет просвет сопла и в результате меняется расход теплоносителя. Изменение просвета меняет скорость движения воды. В результате изменяется коэффициент смешивания горячей воды и воды из «обратки», чем достигается изменение температуры теплоносителя в «подаче». Теперь понятно, зачем в системе отопления нужно давление воды.

Элеватор регулирует подачу и давление теплоносителя, а его давление движет поток в контуре отопления.

Зачем нужен тепловой узел

Тепловой пункт находится на вводе теплотрассы в дом. Главное его назначение — изменение параметров теплоносителя. Если говорить понятнее, то тепловой узел снижает температуру и давление теплоносителя перед тем как он попадет в ваш радиатор или конвектор. Нужно это не только для того, чтобы вы не обожглись от прикосновения к прибору отопления, но и для продления срока службы всего оборудования системы отопления

Особенно это важно, если внутри дома отопление разведено при помощи полипропиленовых или металлопластиковых труб. Существуют регламентированные режимы работы тепловых узлов:

Эти цифры показывают максимальную и минимальную температуру теплоносителя в теплотрассе.

Также, по современным требованием на каждом тепловом узле должен быть установлен прибор учета тепла. Теперь перейдем к устройству тепловых узлов.

Определение значения теплового узла

Элеватором называется энергонезависимое самостоятельное устройство, которое выполняет функции водоструйного насосного оборудования. Тепловой узел понижает давление, температуру теплоносителя, подмешивая охлажденную воду из системы отопления.

Оборудование способно передавать теплоноситель, нагретый до максимально высоких температур, что выгодно с экономической точки зрения. Тонна воды, прогретая до +150 С, обладает тепловой энергией намного большей, чем тонна теплоносителя с температурой всего в +90 С.

Принципы работы и подробная схема теплового узла

Чтобы понять, как работает оборудование, надо разобраться с его устройством. Схема элеваторного узла отопления не отличается сложностью. Устройство представляет собой металлический тройник с соединительными фланцами на концах.

Конструктивные особенности такие:

• левый патрубок – это сопло, сужаемое к концу до расчетного диаметра;
• за соплом идет камера подмеса (смесительная) цилиндрической формы;
• нижний патрубок нужен для присоединения трубопровода обратной циркуляции воды;
• правый патрубок – это диффузор с расширением, транспортирующий горячий теплоноситель в сеть.

Несмотря на простое устройство элеватора теплового узла, принцип работы агрегата намного сложнее:

1. Прогретый до высокой температуры теплоноситель перемещается через патрубок в сопло, затем под давлением скорость транспортировки повышается, и вода быстро перетекает через сопло в камеру. Эффект водоструйного насоса поддерживает заданную интенсивность течения теплоносителя в системе.
2. При прохождении воды через камеру напор уменьшается, и струя проходит через диффузор, обеспечивая разрежение в камере подмеса. Затем под высоким давлением теплоноситель перемещает через перемычку жидкость, возвращенную из магистрали отопления. Давление создается эффектом эжекции за счет разряжения, которое поддерживает поток подаваемого теплоносителя.
3. В камере подмеса температурный режим потоков уменьшается до +95 С, это оптимальный показатель для транспортировки по системе отопления дома.

Понимая, что такое тепловой узел в многоквартирном доме, принцип работы элеватора и его возможности, важно поддерживать рекомендуемый перепад показателей давления в трубопроводе подачи и обратки. Разница необходима для преодоления гидравлического сопротивления сети в доме и самого прибора

Интегрируется элеваторный узел системы отопления в сеть так:

• левый патрубок присоединяется к магистрали подачи;
• нижний – к трубам с обратной транспортировкой;
• отсекающие задвижки монтируются с обеих сторон, дополняются грязевым фильтром для предупреждения засорения узла.

Вся схема оснащается манометрами, счетчиками учета расхода тепла, термометрами. Для лучшего сопротивления потоков перемычка в трубопровод обратной подачи врезается под углом в 45 градусов.

Достоинства и недостатки тепловых узлов

Энергонезависимый элеватор отопления стоит недорого, не нуждается в подключении к сети питания, безупречно работает с теплоносителем любого вида. Эти свойства обеспечили востребованность оборудования в домах с центральным отоплением, куда подается теплоноситель высокой степени нагрева.

Недостатки применения:

1. Поддержание перепада напора воды в трубопроводах обратного тока и подачи.
2. Каждая магистраль требует конкретных расчетов и параметров теплового узла. При малейших изменениях температуры жидкости придется подстраивать отверстия форсунок, устанавливать новое сопло.
3. Нет возможности плавно регулировать интенсивность и прогрев транспортируемого теплоносителя.

В продаже предлагаются узлы с регулируемым проходным сечением ручным или электрическим приводом шестеренчатой передачи, расположенной в предкамере. Но в этом случае устройство теряет энергонезависимость.

Основные неисправности элеваторного узла

Даже такое простое устройство, как элеваторный узел, может работать неправильно. Неисправности можно определить путем анализа показаний манометров в контрольных точках элеваторного узла:

1. Неисправности часто вызываются засорением трубопроводов грязью и твердыми частичками в воде. Если наблюдается падение давления в системе отопления, которое до грязевика значительно выше, то эта неисправность вызвана засорение грязевика, который стоит в подающем трубопроводе. Грязь сбрасывается через спускные каналы грязевика, очищают сетки и внутренние поверхности устройства.
2. Если скачет давление в системе отопления, то возможными причинами может быть коррозия или засорение сопла. Если произойдет разрушение сопла, то давление в расширительном баке отопления может превысить допустимое.
3. Возможен случай, при котором растет давление в системе отопления, а манометры до и после грязевика в «обратке» показывают разные значения. В таком случае нужно чистить грязевик «обратки». Открываются сливные краны на нем, чистится сетка, и удаляются загрязнения изнутри.
4. При изменении размеров сопла из-за коррозии происходит вертикальное разрегулирование контура отопления. Внизу батареи будут горячие, а на верхних этажах недостаточно нагретые. Замена сопла на сопло с расчетной величиной диаметра устраняет подобную неисправность.

Схемы подключения элеватного узла системы отопления

С регулятором расхода воды

При выполнении данного условия удается избежать поэтажной разрегулировки, которая имеет место в однотрубных системах в случае уменьшения расхода теплоносителя.

Однако, схема «элеватор + регулятор расхода» не в состоянии поддержать температуру после данного устройства на приемлемом уровне при отклонениях от нормального температурного графика.

С регулируемым соплом

Площадь поперечного сечения выходного отверстия насадки регулируется вводимой в него иглой. При этом увеличивается коэффициент смешивания и, соответственно, падает температура теплоносителя после элеватора.

Недостатком данной схемы является то, что при введении иглы в отверстие конуса увеличивается гидросопротивление последнего, вследствие чего расход теплоносителя, а соответственно и количество поставляемого тепла, уменьшается.

С регулирующим насосом

Насос монтируется на линии смешения элеваторного узла либо параллельно ей. В дополнение к нему монтируются регуляторы расхода теплоносителя и его температуры. Данное решение является весьма эффективным, поскольку оно позволяет:

• регулировать температуру теплоносителя при любой температуре наружного воздуха, а не только при плюсовой;
• поддерживать циркуляцию теплоносителя во внутренней сети при остановке внешней.

К недостаткам схемы можно отнести высокую стоимость, сложность и увеличение эксплуатационных расходов за счет энергоснабжения насоса.

ГВС от индивидуального теплового пункта

Наиболее простой и распространенной является схема с одноступенчатым параллельным присоединением подогревателей горячего водоснабжения (рис. 10). Они присоединены к той же тепловой сети, что и системы отопления зданий. Вода из наружной водопроводной сети подается в подогреватель ГВС. В нем она нагревается сетевой водой, поступающей от источника тепла.

Рис. 10. Схема с зависимым присоединением системы отопления к внешней сети и одноступенчатым параллельным присоединением теплообменника ГВС

Охлажденная сетевая вода возвращается к источнику тепла. После подогревателя горячего водоснабжения нагретая водопроводная вода поступает в систему ГВС. Если приборы в этой системе закрыты (к примеру, в ночное время), то горячая вода по циркуляционному трубопроводу снова подается в теплообменник ГВС.

Кроме того, применяется двухступенчатая система подогрева воды в ГВС. В ней в зимний период холодная водопроводная вода сначала подогревается в теплообменнике первой ступени (с 5 до 30˚С) теплоносителем из обратного трубопровода системы отопления, а затем для окончательного догрева воды до необходимой температуры (60˚С) используется вода из подающего трубопровода внешней сети. Идея состоит в том, чтобы использовать для нагрева бросовую тепловую энергию обратной линии от системы отопления. При этом сокращается расход сетевой воды на подогрев воды в ГВС. В летний период нагрев происходит по одноступенчатой схеме.

Рис. 11. Схема индивидуального теплового пункта с независимым присоединением системы отопления к тепловой сети и параллельным подключением системы ГВС

Для многоэтажного высотного (более 20 этажей) жилищного строительства в основном применяются схемы с независимым присоединением системы отопления к тепловой сети и параллельным подключением ГВС (рис. 11). Данное решение позволяет разделить системы отопления и ГВС здания на несколько независимых гидравлических зон, когда один ИТП находится в подвальном помещении и обеспечивает работу нижней части здания, например, с 1 по 12 этаж, а на техническом этаже здания располагается точно такой же тепловой пункт для 13 – 24 этажей. В этом случае отопление и ГВС легче регулируются в случае изменения тепловой нагрузки, а также обладают меньшей инерционностью с точки зрения гидравлического режима и балансировки.

Принцип работы централизованного отопления

Общая схема достаточно проста: котельная или ТЭЦ нагревает воду, подает ее в магистральные теплопроводные трубы, а затем на тепловые пункты – жилые здания, учреждения и так далее. При перемещении по трубам вода несколько охлаждается и в конечном пункте температура ее ниже. Чтобы компенсировать охлаждение, котельная нагревает воду до более высокого значения. Величина нагрева зависит от температуры на улице и температурного графика.

Например, при графике 130/70 при температуре на улице 0 С, параметр воды, подаваемой в магистраль, составляет 76 градусов. А при -22 С – не менее 115. Последнее вполне укладывается в рамки физических законов, так как трубы представляют собой закрытый сосуд, а теплоноситель перемещается под давлением.

Очевидно, что столь перегретая вода не может подаваться в систему, так как возникает эффект перетопа. При этом сильно изнашиваются материалы трубопроводов и радиаторов, поверхность батарей перегревается вплоть до риска получения ожогов, а пластиковые трубы в принципе не рассчитаны на температуру теплоносителя выше 90 градусов.

Для нормального обогрева необходимо соблюдением еще нескольких условий.

• Во-первых, давление и скорость движения воды. Если она невелика, то в ближайшие квартиры поставляется перегретая вода, а в дальние, особенно угловые – слишком холодная, в результате чего дом отапливается неравномерно.
• Во-вторых – для правильного прогрева необходим определенный объем теплоносителя. Из магистрали тепловой узел получает около 5–6 кубометров, в то время как для системы необходимо 12–13.

2 Устройство и схема теплового узла

Тепловой узел, монтаж которого обеспечивается по предварительному проекту в коммунальные системы многоквартирных домов, изготавливается из целого комплекса оборудования и приборов. Такое устройство способно выполнять от одной до нескольких функций, таких как:

1. Измерение количества и массы тепловой энергии, ее давления, температуры жидкости, циркулирующей по трубопроводу и времени функционирования.
2. Накопление и хранение этой информации на локальном носителе.
3. Отображение ее на приборах учета.

На основе полученных данных осуществляется проверка за работой отопительного оборудования в многоквартирных домах, его регулирование и обслуживание.

Учетным прибором выступает такое устройство, как счетчик, схема которого состоит из:

1. Термопреобразователя сопротивлений.
2. Тепловычислителя.
3. Первичного преобразователя расхода.

Зависимо от того, установка какой модели первичного преобразователя имела место (с вихревым, ультразвуковым, электромагнитным или тахометрическим вариантами измерения), теплосчетчик может иметь в своем составе фильтры и датчики давления.

2.1 Кто устанавливает и обслуживает тепловой узел в квартирных домах?

В многоквартирных зданиях работает центральное отопление (ТС) и горячее водоснабжение (ГВС), магистральный трубопровод для подачи которых располагается в подвалах, оснащая его запорной арматурой. Последняя позволяет отключать внутридомовую систему подачи отопления от внешней сети.

Сам тепловой узел оснащается грязевиками, запорной арматурой, контрольно-измерительными приборами и имеет в конструкции такое устройство, как элеватор. Из них постоянного обслуживания требует, как правило, грязевик, которые представляет собой стальную трубу диаметром Ду=159-200мм и необходим для сбора грязи, поступающей из магистрального трубопровода для защиты трубопроводов и отопительных приборов от загрязнения.

Установка термо-узла, его обслуживание, в том числе очистка – работа слесарей обслуживающих жилой дом, выполняя требования организации, предоставляющей жилищно-коммунальные услуги.

Принцип действия элеваторного узла

Элеватор смешения служит прибором для охлаждения перегретой воды, полученной из теплосети, до стандартной температуры, перед подачей ее во внутридомовую отопительную систему. Принцип ее понижения заключается в произведении смешивания воды повышенной температуры из трубопровода подачи и остывшей из трубопровода обратки.

Элеватор состоит из нескольких основных частей. Это всасывающий коллектор ( вход с подачи), сопло (дроссель), камера смешения (средняя часть элеватора, где смешиваются два потока и подравнивается давление), приемная камера (подмес с обратки ), и диффузор (выход с элеватора непосредственно в сеть с установившимся давлением).

Сопло – это сужающее устройство, находящееся в стальном корпусе элеваторного устройства. Из него горячая вода на высокой скорости и с пониженным давлением, поступает в камеру смешения, где осуществляется смешивание воды из теплосети и обратного трубопровода, путем подсасывания. Другими словами, горячая вода из магистральной теплосети поступает в элеватор, в котором она проходит через сужающее сопло с высокой скоростью и уже пониженным давлением, смешивается с водой из обратного трубопровода, а затем, с уже пониженной температурой, движется во внутридомовой трубопровод. Как непосредственно выглядит сопло механического элеватора можно увидеть на фото ниже.

Роль элеваторного узла

Обогрев отечественных многоквартирных домов осуществляется за счет централизованной отопительной системы. Для этой цели в маленьких и больших городах возводятся небольшие ТЭЦ и котельные. Каждый из этих объектов вырабатывает тепло для нескольких домов или микрорайонов. Недостатком такой системы является существенная потеря тепла.

Принцип работы узла

Границей здания являются внешние стены и верхняя поверхность самого высокого потолка, подвал в подвальных зданиях или уровень земли в зданиях без подвалов. В случае компактных зданий граница между отдельными объектами — это плоскость контакта верхней стенки, и если между двумя стенками имеется стык, граница между зданиями проходит через центр.

Границы установки здания, в зависимости от типа установки, например, фитинг, инспекционные люки, запорные клапаны для воды, газа, отопления и т.д. Строительное оборудование включает в себя все установки, встроенные в постоянное здание, например, санитарную, электрическую, сигнализацию, компьютерную, телекоммуникационную, противопожарную и обычную строительную технику, такую ​​как встроенная мебель.

При слишком продолжительном пути теплоносителя невозможно регулировать температуру перемещаемой жидкости. По этой причине каждый дом должен быть оборудован элеваторным узлом. Это позволит решить многие проблемы: существенно уменьшит расход тепла, предотвратит аварии, которые могут возникнуть в результате обесточивания или выхода из строя оборудования.

Этот вопрос особенно актуальным становится в осенний и весенний периоды года. Теплоноситель нагревается в соответствии с установленными стандартами, однако его температура зависит от наружной температуры воздуха.

Таким образом, в ближайшие дома, по сравнению с теми, что расположены дальше, поступает более горячий теплоноситель. Именно по этой причине так необходим элеваторный узел системы центрального отопления. Он разбавит перегретый теплоноситель холодной водой и тем самым компенсирует потери тепла. Клапан трехходовой

При необходимости разделить поток теплоносителя между двумя потребителями применяется клапан трехходовой для отопления, который может работать в двух режимах:

• постоянный режим;
• переменный гидрорежим.

Как функционирует элеватор

Если говорить простыми словами, то элеватор в системе отопления – это водяной насос, не требующий подведения энергии извне. Благодаря этому, да еще простой конструкции и низкой стоимости, элемент нашел свое место практически во всех тепловых пунктах, что строились в советское время. Но для его надежной работы нужны определенные условия, о чем будет сказано ниже.

Источник

Основные недостатки

Невзирая на то, что элеваторный узел имеет множество достоинств, у него существует и один значительный недостаток. Просто в схеме элеватора не предусмотрена возможность регулировки температуры выходящего теплового носителя. Если показатели температуры воды в обратном контуре указывают на то, что она очень горячая, то нужно будет ее снизить. Решить эту задачу можно лишь с помощью уменьшения размера сопла, но это можно не всегда выполнить ввиду особенности конструкции оборудования.

В некоторых случаях отопительный узел оснащают электрическим приводом, благодаря которому можно откорректировать размер сопла. Он передвигает главный элемент конструкции — дроссельную конусную иголку. Эта игла передвигается на определенное расстояние в отверстие внутри сопла. Глубина передвижения дает возможность менять диаметр сопла и этим регулировать температуру теплового носителя.

На валу можно установить как ручной привод в форме рукояти, так и дистанционно управляемый электродвигатель.

Нужно сказать, что установка этого температурного регулятора дает возможность усовершенствовать общую отопительную систему с тепловым узлом без значительных материальных затрат.

Логистика зернового элеватора

Зерновой элеватор постоянно обрабатывает большие потоки материала, что требует активного перемещения зерна между процессами. Идея организовать хранение в батарее силосов дает возможность оптимизировать внутреннюю логистику и таким образом получить ряд эффектов, важных для промышленной организации производства:

• сократить время на выполнение транспортных операций;
• сократить пути перемещения зерна;
• сократить количество перевалок — смен вида транспортировки при перемещении;
• использовать все возможности самотечных систем как наименее энергозатратных.

Силос элеватора для хранения зерна является своего рода логистической основой для сложной системы транспортов, которые концентрируются вокруг него и образуют недлинные радиальные связи для подачи и отбора материала. Плоскостные хранилища не дают возможности обеспечить эффективную и малозатратную внутреннюю транспортировку зернового материала.

Распределительные устройства

Элеваторный узел со всей своей обвязкой можно представить как нагнетательный циркуляционный насос, который под определенным давлением подает теплоноситель в отопительную систему.

Если на объекте несколько этажей и потребителей, то самое верное решение – распределение общего потока теплоносителя каждому потребителю.

Для решения таких задач предназначена гребенка для системы отопления, которая имеет другое название – коллектор. Это устройство можно представить в виде емкости. В емкость с выхода элеватора втекает теплоноситель, который затем вытекает через несколько выходов, причем с одинаковым напором.

Следовательно, гребенка распределительная системы отопления позволяет отключение, регулировку, ремонт отдельных потребителей объекта без остановки работы контура отопления. Наличие коллектора исключает взаимное влияние ответвлений системы отопления. При этом давление в батареях отопления соответствует давлению на выходе элеватора.

Особенности работы ЦТП монтаж тепловых пунктов

Отопительную систему подпитывает обратный трубопровод теплосетей. Источники тепла и системы транспорта тепловой энергии Источником тепла для ТП служат теплогенерирующие предприятия котельные , теплоэлектроцентрали.

Вода, из наружной водопроводной сети подается в подогреватель ГВС.

Компенсация понижения уровня давления осуществляется посредством группы насосов. Просмотрено: Схему ГВС можно обозначить как одноступенчатую, независимую и параллельную.

Режим коррекции — автоматический. Часто тепло из системы ГВС используется потребителями для частичного отопления помещений, например ванных комнат в многоквартирных жилых домах. Расход горячей сетевой воды на подогреватель II-ой ступени регулирует регулятор температуры клапан термореле в зависимости от температуры воды за подогревателем II-ой ступени.

Рекомендуем: Как измеряется петля фаза ноль

Принципиальная схема индивидуального теплового пункта утверждается. Тепловые пункты

Акт на промывку и опрессовку систем тепловые сети, отопительная система и система горячего водоснабжения. ИТП для отопления, горячего водоснабжения и вентиляции. Проектную документацию со всеми необходимыми согласованиями

Все это оборудование должно работать исключительно в автоматическом режиме, поэтому критически важно правильное налаживание всего комплекса оборудования для работы в конкретном доме

ЦТП должны размещаться на границах микрорайонов кварталов между магистральными, распределительными сетями и квартальными. Одна из них — это отопительная система. При наличии ЦТП в каждом отдельном здании обязательно устройство ИТП, который выполняет только те функции, которые не предусмотрены в ЦТП и необходимы для системы теплопотребления данного здания.

Это устройство можно представить в виде емкости. Но стоимость такого устройства намного выше, хотя его использование более экономично. Расход тепла контролируется и учитывается. После элеватора еще и обратку считать будет.

После элеваторного узла смешанный теплоноситель подается в систему отопления здания. Монтажная компания должна быть членом СРО. Далее, как наиболее распространённый, рассматривается ТП с закрытой системой горячего водоснабжения и независимой схемой присоединения системы отопления. Создание принципиальной схемы индивидуального теплового пункта в AutoCAD P&ID

Клапан трехходовой

При необходимости разделить поток теплоносителя между двумя потребителями применяется клапан трехходовой для отопления, который может работать в двух режимах:

• постоянный режим;
• переменный гидрорежим.

Трехходовой кран устанавливается в тех местах контура отопления, где может возникнуть необходимость разделить или полностью перекрыть поток воды. Материал крана – сталь, чугун или латунь. Внутри крана находится запорное устройство, которое может быть шаровым, цилиндрическим или конусным. Кран напоминает тройник и в зависимости от подключения трехходовой клапан на системе отопления может работать как смеситель. Пропорции смешивания можно менять в широких пределах.

Применяется шаровой кран в основном для:

1. регулировки температуры теплых полов;
2. регулировки температуры батарей;
3. распределения теплоносителя на два направления.

Существуют два типа трехходовых кранов – запорные и регулировочные. В принципе они практически равнозначны, но запорными трехходовыми кранами труднее плавно регулировать температуру.

Принцип работы

Чтобы понять, как работает узел, необходимо привести пример. Для этого мы возьмем трехэтажный дом, так как элеваторный узел применяется именно в многоэтажных домах. Основная часть оборудования, которая относится к этой системе, расположена в подвальном помещении. Лучше понять работу нам поможет схема ниже. Мы видим два трубопровода:

1. Подающий.
2. Обратный.

При подключении теплового элеваторного узла необходимо придерживаться норм. В первую очередь это касается температурных режимов в котельных. При эксплуатации допускаются следующие показатели:

Когда температура жидкости находится в пределах 70-95°C, она начинает равномерно распределяться по всей системе за счет работы коллектора. Если же температура превышает 95°C, элеваторный узел начинает работать на ее понижение, так как горячая вода может повредить оборудование в доме, а также запорную арматуру. Именно поэтому в многоэтажных домах используется такой тип конструкции – он контролирует температуру автоматически.

Схемы тепловых узлов

Если говорить о схемах тепловых пунктов, следует отметить, что самыми распространенными являются следующие типы:

Тепловой узел – схема с параллельным одноступенчатым подключением горячей воды. Эта схема является наиболее распространенной и простой. В таком случае горячее водоснабжение подключается параллельно к той же сети, что и отопительная система здания. Теплоноситель подается в подогреватель из наружной сети, затем охлажденная жидкость в обратном порядке перетекает непосредственно в теплопровод. Главным недостатком такой системы, по сравнению с другими типами, является большой расход сетевой воды, который используется для организации горячего водоснабжения.

Схема теплового пункта с последовательным двухступенчатым подключением горячей воды. Данную схему можно разделить на две ступени. Первая ступень отвечает за обратный трубопровод отопительной системы, вторая – за подающий трубопровод. Основным преимуществом, которым обладают тепловые узлы, подключенные по такой схеме, является отсутствие специальной подачи сетевой воды, что существенно сокращает ее расход. Что же касается недостатков – это потребность в монтаже системы автоматического регулирования для настройки и корректировки распределения тепла. Такое подключение рекомендуется использовать в случае отношения максимального расхода тепла на отопление и горячее водоснабжение, находящегося в интервале от 0,2 до 1.

Тепловой узел – схема со смешанным двухступенчатым подключением подогревателя горячей воды. Это наиболее универсальная и гибкая в настройках схема подключения. Ее можно использовать не только для нормального температурного графика, но и для повышенного. Основной отличительной особенностью стоит назвать тот момент, что подключение теплообменника к подающему трубопроводу осуществляется не параллельно, а последовательно. Дальнейший принцип строения подобен второй схеме теплового пункта. Тепловые узлы, подключенные по третьей схеме, нуждаются в дополнительном потреблении сетевой воды для подогревательного элемента.

Разбор схемы

Как вы поняли, узел состоит из фильтров, элеватора, контрольно-измерительных приборов и арматуры. Если вы планируете самостоятельно заниматься установкой этой системы, то стоит разобраться со схемой. Подходящим примером будет многоэтажка, в подвальном помещении которой всегда стоит элеваторный узел.

На схеме элементы системы отмечены цифрами:

1, 2 – этими цифрами обозначены подающий и обратный трубопроводы, которые установлены в теплоцентрали.

3,4 – подающий и обратный трубопроводы, установленные в системе отопления постройки (в нашем случае это многоэтажный дом).

6 – под этой цифрой обозначены фильтры грубой очистки, которые также известны как грязевики.

В стандартный состав этой системы отопления входят приборы контроля, грязевики, элеваторы и задвижки. В зависимости от конструкции и назначения, в узел могут добавляться дополнительные элементы.

Интересно! Сегодня в многоэтажных и многоквартирных домах можно встретить элеваторные узлы, которые оснащены электроприводом. Такая модернизация нужна для того, чтобы регулировать диаметр сопла. За счет электрического привода можно корректировать тепловой носитель.

Стоит сказать, что с каждым годом коммунальные услуги дорожают, это касается и частных домов. В связи с этим производители систем снабжают их устройствами, направленными на сбережение энергии. К примеру, теперь в схеме могут присутствовать регуляторы расхода и давления, циркуляционные насосы, элементы защиты труб и очистки воды, а также автоматика, направленная на поддержание комфортного режима.

Также в современных системах может быть установлен узел учета тепловой энергии. Из названия можно понять, что он отвечает за учет потребления тепла в доме. Если это устройство отсутствует, то не будет видна экономия. Большинство владельцев частных домов и квартир стремятся поставить счетчики на электроэнергию и воду, ведь с ними платить приходится значительно меньше.

«Плюсы» и «минусы» элеватора

Элеваторный узел – это на первый взгляд очень удобное и функциональное приспособление, но оно имеет свои недостатки.

Основные факты про элеватор Источник akak7.ru

К отрицательным сторонам элеватора относится невозможность контроля за температурой на выходе системы и сложность в расчёте нужной длины, размера конуса и камеры для смешивания. Первую проблему иногда решают с помощью электрического привода, который может передвигать специальную металлическую иглу в виде конуса. Так меняется диаметр, это важно для температур теплоносителя. Также можно установить ручной привод. Ещё одним отрицательным моментом использования элеватора системы отопления можно считать необходимость обеспечивать большой перепад напора воды.

Среди других сложностей стоит выделить следующие нюансы:

• необходимость индивидуального подбора узла для каждой конкретной задачи;
• отсутствие плавной регулировки температурных режимов, так как для изменения параметров обычного элеваторного узла потребуется менять одно сопло на другое;
• необходимость создания таких условий, чтобы разница между подающим и обратным контуром составляло от 0 до максимум 0,5 бар;
• сложность монтажа;
• элеватор не может использоваться для локальной схемы отопления.

Характеристики узла и особенности работы

По схемам можно понять, что элеватор в системе нужен для охлаждения перегретого теплоносителя. В некоторых конструкциях присутствует элеватор, который может и нагревать воду. Особенно такая система отопления актуальна в холодных регионах. Элеватор в этой системе запускается только тогда, когда остывшая жидкость смешивается с горячей водой, поступающей из подающей трубы.

Схема. Под номером «1» обозначена подающая линия тепловой сети. 2 – это обратная линия сети. Под цифрой «3» обозначен элеватор, 4 — регулятор расхода, 5 – местная система отопления.

Не пропустите: Печь с водяным контуром для отопления дома: какую печь выбрать и почему + лучшие решения по проектированию

По этой схеме можно понять, что узел значительно повышает эффективность работы всей системы отопления в доме. Он работает одновременно как циркуляционный насос и смеситель. Что касается стоимости, то обойдется узел достаточно дешево, особенно тот вариант, который работает без электроэнергии.

Но любая система имеет и недостатки, коллекторный узел не стал исключением:

• Для каждого элемента элеватора нужны отдельные расчеты.
• Перепады компрессии не должны превышать 0,8-2 Бар.
• Отсутствие возможности контролировать высокую температуру.

Принцип и схема работы

Схема и принцип работы

Элеватор способствует охлаждению перегретой воды до температуры, соответствующей норме.

Затем теплоноситель подает ее в отопительную систему жилых помещений. В тот момент, когда горячая вода в элеваторе из подающего теплопровода смешивается с охлажденной из обратного трубопровода, и происходит охлаждение.

Схема размещения элеватора позволяет более детально ознакомиться с его функциональными возможностями. Не сложно понять, что именно эта деталь отопительной системы обеспечивает эффективность ее работы.

Он работает одновременно как 2 устройства:

• Циркуляционный насос
• Смеситель

Конструкция элеватора довольно простая, но эффективная. Отличается приемлемой ценой. Для ее работы не нужно подключать электрический ток

Однако имеются и некоторые недостатки, на которые необходимо обращать внимание:

• Давление в трубопроводах прямой и обратной передачи необходимо поддерживать в пределах 0,8-2 Бар;
• Выходная температура не поддается регулировке;
• Каждый элемент элеватора нужно точно рассчитывать.

Можно с уверенностью сказать, что устройства получили широкое применение в коммунальной отопительной системе.

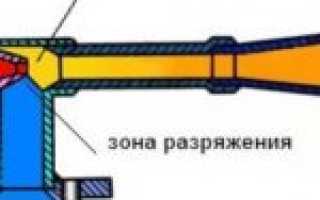

Принципиальная схема элеватора

На эффективность их работы не влияют колебания теплового и гидравлического режима в тепловых сетях. Кроме того, устройства не требуют постоянного наблюдения. Выбрав правильный диаметр сопла, осуществляется вся регулировка.

Основные элементы элеватора

Основные элементы узла

Основными составляющими устройства являются:

• Струйный элеватор
• Сопло
• Камера разрежения

Элеваторный узел отопления состоит из запорной арматуры, контрольных термометров, манометров. Его еще называют «обвязкой элеватора».

Новые технические идеи и изобретения стремительно внедряются в нашу жизнь. Теплофикация не является исключением.

На смену привычным элеваторным узлам приходят устройства, которые осуществляют регулировку теплоносителя в автоматическом режиме.

Их стоимость значительно выше, но, в то же время, эти устройства более экономны и энергомичны. Кроме того, для их работы обязательно требуется электропитание. Иногда необходима его большая мощность. Надежность с одной стороны и технический прогресс — с другой.

Что в итоге окажется важнее, узнаем со временем.

Вероятные неполадки

Как правило, большинство неполадок в элеваторном узле возникает по следующим причинам:

• образование засора в оборудовании;
• изменения в диаметре сопла в результате эксплуатации оборудования – увеличение сечения усложняет регулировку температуры;
• засоры в грязевиках;
• выход из строя запорной арматуры;
• поломки регуляторов.

В большинстве случаев выяснить причину неполадок достаточно просто, поскольку они сразу отражаются на температуре воды в контуре. Если перепады и отклонения температуры от нормативов незначительны, что, вероятно, имеет место зазор или же сечение сопла несколько увеличилось.

Перепад в температурных показателях более 5 ℃ свидетельствует о наличии проблемы, решить которые могут только специалисты после проведения диагностики.

Если в результате окисления от постоянного контакта с водой или непроизвольного сверления возрастает сечение сопла, нарушается балансировка всей системы. Такой изъян нужно как можно быстрее исправить.

Стоит отметить, что в целях экономии финансов и использования отопления более эффективно, на тепловых узлах могут устанавливать электросчетчики. А приборы учета горячей воды и тепла дают возможность дополнительно снизить расходы на коммунальные платежи.

Способы присоединения отопительных приборов

Сейчас самыми распространенными являются водяные однотрубные системы, с нижней вертикальной разводкой. При этом присоединение радиатора осуществляется с помощью подводок, потому как они легки в монтаже и хорошо гарантируют равномерный нагрев. Такая отопительная система требует четких расчетов числа секций у радиаторов, с учетом уровня охлаждения воды и, кроме того, тщательно отрегулированных отопительных приборов, поскольку вода в однотрубных системах проходит их все последовательно.

Наиболее успешной концепцией отопления, по моему мнению, является двухтрубная система отопления. Принцип её работы предусматривает синхронную подачу горячей и сливание уже холодной воды по разным трубам. Помимо этого, данная концепция, облегчает подсчет индивидуального потребления.

Сферы применения и предназначение

Разобравшись со схемой теплоузла отопления, можно переходить непосредственно к монтажным работам. Как известно, такие установки зачастую используются в многоквартирных помещениях, которые подключены к общей коммунальной отопительной системе.

Тепловые узлы предназначаются для таких задач:

1. Проверки и изменения рабочих свойств теплоносителя и теплового потенциала.
2. Мониторинга текущего состояния систем отопления.
3. Мониторинга и записи основных показателей теплоносителя — текущей температуры, давления и объема.
4. Проведения денежных расчетов и составления оптимального плана расходов энергии.

Обустраивая отопительную систему в помещении, нужно понимать, что центральное отопление требует определенных затрат. Если речь идет о многоквартирном здании, то все расходы разделяются на жильцов. Но иногда они бывают неоправданными из-за недобросовестного отношения управляющих компаний и неправильной установки деталей системы.

И чтобы предотвратить существенный финансовый ущерб, важно заранее установить высокоэффективный тепловой узел частного дома, который будет автоматически регулировать любые изменения и подбирать оптимальное соотношение температуры теплоносителя. Только грамотная проверка оборудования и правильное обслуживание позволят обустроить эффективную систему отопления, которая прослужит долгие годы без сбоев.

Как устроен тепловой узел?

Вообще, техническое устройство каждого теплового пункта проектируется отдельно в зависимости от конкретных требований заказчика. Существует несколько основных схем исполнения тепловых пунктов. Давайте рассмотрим их по очереди.

Тепловой узел на основе элеватора.

Схема теплового пункта на основе элеваторного узла является наиболее простой и дешевой. Главный ее недостаток — невозможность регулировать температуру теплоносителя в трубах. Это вызывает неудобства у конечного потребителя и большой перерасход тепловой энергии в случае оттепелей во время отопительного сезона. Давайте посмотрим ниже на рисунок и разберемся в том, как работает эта схема:

Кроме того, что указано выше, в составе теплового узла может быть редуктор понижения давления. Он устанавливается на подаче перед элеватором. Элеватор является главной деталью этой схемы, в которой осуществляется подмешивание остывшего теплоносителя из «обратки» к горячему теплоносителю из «подачи». Принцип работы элеватора основан на создании разряжения на его выходе. В результате этого разряжения, давление теплоносителя в элеваторе оказывается меньше, чем давление теплоносителя в «обратке» и происходит смешение.

Тепловой узел на основе теплообменника.

Тепловой пункт, подключенный через специальный теплообменник позволяет разделять теплоноситель из теплотрассы от теплоносителя внутри дома. Разделение теплоносителей позволяет производить его подготовку при помощи специальных присадок и фильтрации. При такой схеме появляются широкие возможности в регулировании давления и температуры теплоносителя внутри дома. Это позволяет снизить затраты на отопление. Для того, чтобы иметь наглядное представление о такой конструкции посмотрите ниже на рисунок.

Подмешивание теплоносителя в таких системах делается при помощи термостатических клапанов. В таких системах отопления в принципе можно применять алюминиевые радиаторы отопления, но долго они прослужат только при хорошем качестве теплоносителя. Если PH теплоносителя будет выходить за рамки одобренные производителем, то срок службы алюминиевых радиаторов может сильно сократиться. Качество теплоносителя вы контролировать не можете, поэтому лучше перестраховаться и установить биметаллические или чугунные радиаторы.

ГВС может быть подключена подобным образом через теплообменник. Это дает такие же преимущества по части регулирования температуры и давления горячей воды. Стоит сказать, что недобросовестные управляющие компании могут обманывать потребителей при помощи занижения температуры горячей воды на пару градусов. Для потребителя это почти не заметно, но в масштабах дома позволяет экономить десятки тысяч рублей в месяц.

Особенности монтажа и проверка

Монтаж элеваторного узла

Стоит сразу отметить, что установка и проверка работы элеваторного узла и системы отопления — это прерогатива представителей обслуживающей компании. Делать это жильцам дома категорически запрещено. Однако знания схемы элеваторных узлов центральной системы отопления рекомендуется.

При проектировании и монтаже учитываются характеристики входящего теплоносителя. Также принимаются во внимание разветвленность сети в доме, количество приборов отопления и температурный режим работы. Любой автоматический элеваторный узел для отопления состоит из двух частей.

• Регулировка интенсивности потока входящий горячей воды, а также замеры ее технических показателей — температуры и напора;
• Непосредственно сам смесительный узел.

Основной характеристикой является коэффициент смешивания. Это отношение объемов горячей и холодной воды. Данный параметр является результатом точных расчетов. Он не может быть константой, так как зависит от внешних факторов. Установка должна выполняться строго по схеме элеваторного узла системы отопления. После этого делается точная настройка. Для уменьшения погрешности рекомендуется максимальная нагрузка. Таким образом температура воды в обратной трубе будет минимальной. Это является необходимым условием для точного регулирования работы автоматической задвижки.

Через определенный промежуток времени необходимы плановые проверки работы элеваторного узла и системы отопления в целом. Точный порядок действий зависит от конкретной схемы. Однако можно составить общий план, в который входят следующие обязательные процедуры:

• Проверка целостности труб, запорной арматуры и приборов, а также соответствие их параметров паспортных данным;
• Юстировка датчиков температуры и давления;
• Определение потерь давления во время прохождения теплоносителя через сопло;
• Вычисление коэффициента смещения. Даже для самой точной схемы отопления элеваторного узла со временем происходит износ оборудования и трубопроводов. Эта поправка обязательно учитывается при настройке.

После выполнения этих работ автоматический элеваторный узел центрального отопления должен опечатываться, чтобы предотвратить постороннее вмешательство.

Нельзя применять самодельные схемы элеваторных узлов для центральных систем отопления. В них зачастую не учитываются важнейшие характеристики, что может не только снизить эффективность работы, но и стать причиной аварийной ситуации.

Расчёт узла

Элеваторные узлы системы отопления – это центровые элементы отопительных систем, осуществляющие обогрев жилых или нежилых помещений без лишних затрат тепла. Так как эти системы могут быть разными по количеству обслуживаемых объектов, необходимо производить расчёт элеватора, чтобы устанавливаемое устройство работало правильно. Сущность такого подсчёта параметров будущего элеватора состоит в том, что необходимо узнать два числа: размер камеры для смешения жидкостей (d) и сопла (dс).

Размер (диаметр) внутренней камеры, смешивающей воду разной температуры, вычисляется по формуле:

d = 0,874 * √Gпр,

где Gпр – это количество смешанной воды (приведённое), указывается в тоннах в час.

Чтобы вычислить показатель количества воды, нужно подставить значения в следующую формулу:

Gпр = Gс / √h = Q / [(tсм – tоб) * √h * 1000],

где Gс – расчётный расход воды (т/ч);

h – обратный эффект от системы отопления (сопротивление; измеряется в метрах водяного столба);

Q – количество расходуемого тепла (в килокалориях в час);

tсм, tоб – обозначает t водяной смеси, которая идёт на отопление, и соответственно остывшей воды, идущей обратно, то есть по обратке (выражается в градусах по шкале Цельсия).

Требования к помещению

В подавляющем большинстве случаев смесительные узлы монтируются в подвале здания. Для выполнения своих функций необходимо учитывать характеристику помещения – сезонные перепады температуры и влажности.

Существует ряд требований к этим показателям, выполнение которых обязательно. В особенности это касается элеваторных узлов системы центрального отопления с установленными автоматическими сервоприводами:

• Температура в помещении не должна опускаться ниже 0°С;
• Для предотвращения появления конденсата на поверхности труб обустраивается система вытяжной вентиляции;
• Для электрических приборов обязательно монтируется отдельная щитовая. Рекомендуется предусмотреть источник автономного питания на случай аварийного отключения подачи электричества.

Однако по факту редко можно встретить следование этим правилам. В итоге даже для самого эффективного чертежа элеваторного узла его практическое исполнение может существенно отличаться. Именно поэтому появились альтернативные схемы для смешивания потоков теплоносителя.

В некоторых новых многоквартирных домах, подключаемых к центральному отоплению, не предусмотрена схема отопления с элеваторным узлом. Для его монтажа нужно обратиться в управляющую компанию.
