Глубина канализации в частном доме — что и как по нормам

Если вы решили проложить сети коммуникации правильно, то у вас возникает логичный вопрос — какова глубина заложения канализации? При создании наружной канализационной линии (110 мм) в частном доме нередко возникает множество вопросов.

Один из них, интересующий практически всех — на какую глубину закапывать канализационную трубу, можно ли ее уменьшить и что произойдет, если ограничиться небольшим погружением в верхние слои почвы. Этот вопрос очень важен, поскольку от него зависит работоспособность всей канализационной системы. Рассмотрим его внимательнее.

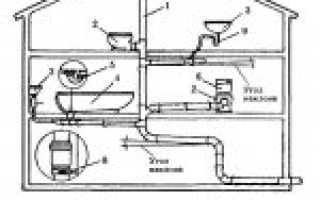

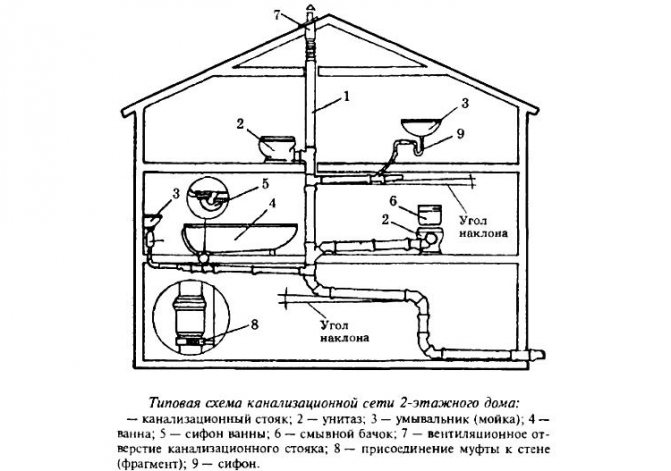

Внутренняя схема

Разработку схемы нужно начинать с самого далекого сантехнического прибора, устанавливаемого на последнем этаже. Проводимые горизонтальные линии должны обязательно приходить к стояку. Чтобы сэкономить материалы для работы, сантехнические устройства располагают на разных этажах, но выдерживая при этом одну вертикаль.

В состав домашней канализации входит:

• Гидрозатвор, защищающий помещение от попадания неприятных запахов;
• Трубы, через которые стоки попадают в наружную систему;
• Колени;
• Тройники;
• Хомуты, поддерживающие трубы и создающие определенный уклон;
• Центральный стояк

Очень важно при установке канализации, следить за переходом труб. Он не должен переходить от большего диаметра к меньшему. Чтобы учесть такой нюанс, нужно туалет на планировке устанавливать на самом близком расстоянии от стояка.

В чертеж внутренней системы входит несколько очень важных параметров:

• Количество этажей;
• Подвал;
• Количество сантехнических приборов;
• Число квартир.

Схема должна вычерчиваться в определенном масштабе. Это поможет быстро понять разводку труб, когда нужно будет определить неполадки в случае возникновения аварийной ситуации.

Прокладка канализации

Выбрав подходящие трубы, и ознакомившись с методом установки, приступают к монтажным работам. Для максимально качественной установки следует придерживаться установленных правил по технологии установки.

Внутри дома

Грамотная разводка внутри дома – это установка конструкции соединения труб для формирования плавного канализационного стока вод.

Начинать установку рекомендуется от сантехники, и далее вести до области соединения к внешней трубе. В здании с двумя и более этажами на первом трубы устанавливают под полами, на втором и остальных – над ними.

• с сантехникой соединяются гидрозатворы;
• к ним подсоединяют канализационные трубы;
• далее 2 колена по 45 градусов используются для соединения трубы с горизонтальной, но если сантехника установлена рядом со стояком, то для соединения используется 1 колено и косой тройник от стояка;
• если сантехника расположена далеко от стояка, то на каждый метр длины трубы делается уклон в 30мм до трубы от другой сантехники или стояка;
• для соблюдения уклона потребуются хомуты, устанавливаемые на расстоянии 2 метров друг от друга, и закреплённые в полу или стене;
• в случае установки канализационной сети над полом после каждого поворота монтируется тройник с крышкой для очистки, её же монтируют на каждом этаже;
• от унитаза устанавливают 45 о трубу или с меньшим градусом, соединяя с канализационной сетью перпендикулярным тройником;
• при отсутствии стояка в доме и монтаже канализации над полом требуется от горизонтальной трубы сделать слив, переходящий в трубу, используя 2 колена;
• трубы через перекрытие проходят с помощью металлической гильзы с помещённой в неё обёрнутой утеплителем трубой. В перекрытии гильза устанавливается с помощью цементно-песчаного раствора;
• если требуется соединение трубы диаметром в 5см с трубой с диаметром в 10см, используют соответствующий переходник;
• далее выводится одна внутренняя труба, и если её уровень высоты значительно отличается от нахождения внутренней, используют колена от 45 о до 135 о для плавного стыка.

Какие трубы используются для внутренней сети:

• от унитаза, душа, бассейна, ванной – 100-110мм;
• от раковин – 50мм;
• для стояка – не менее 110мм.

Что ещё следует учесть при прокладке труб внутренней сети:

• для эффективного соединения стыки смазывают клеем для труб или герметиком;
• после укорачивания трубы её края следует сгладить, чтобы та плотно вошла в принимающую трубу;
• при соединении 2 сложных систем пользуются и трубой, и хомутом для жёсткости конструкции;
• при установке канализации до заливки фундамента от внешней трубы прокладывают внутренние в зоне будущего фундамента, заранее обёрнутые утеплителем и установленные в гильзы;
• перед монтажом перекрытия определяются с точным положением сантехники в доме, дабы знать, каким образом подвести к ней трубы.

Технология монтажа внешней канализации:

• сначала выкапывается котлован для септика, его расстояние зависит от размера земельного участка, но не менее 5м;
• частота пользования сантехникой и количество человек в доме – факторы, которые следует учитывать для размеров ямы для септика: для семьи из 4 человек обычно достаточно покупки 3 колец диаметром по 150см;
• за пару суток перед монтажом бетонных колец на дне делается песчаная подушка и заливается бетонным слоем, затем стыки залитого бетона для герметизации смазываются битумом или смолой, а после установки колец укладывают бетонный круг с отверстием для люка;
• при нежелании приобретать бетонные кольца после выкапывания котлована на дне следует выполнить 15-20 сантиметровую песчаную подушку, и залить поверх бетон такой же высотой, и как только бетон схватится (это займет не более 2 суток), выкладывают стены септика;
• от стен септика до краёв котлована выдерживают расстояние в 100-150мм для засыпки глиной;
• уклон трубы – 20-30мм на каждый метр трубы;
• после кладки трубы соединяют с септиком путём просверливания отверстия;
• в канализационной системе используют колена для плавного поворота;
• к дому подсоединяется через подвал или фундамент;
• далее устанавливают фильтрационный колодец на 200-300мм ниже септика, колодец должен быть или меньще септика по объёму, или соразмерно;
• дно фильтрационного колодца следует засыпать30-сантиметровым слоём щебня.

При соединении всех труб можно выполнить пробный пуск воды для проверки герметичности и правильности соединения системы. Завершающим этапом работ будет устранение всех недочётов в соединении.

Внешняя линия

Для установки канализации индивидуального дома необходимо чертеж схемы выполнять с учетом окружающего ландшафта. Профессионалы рекомендуют септик располагать как можно ниже, а трубы должны иметь небольшой уклон.

Чтобы определить, какую именно очистную систему нужно взять за основу, на какую глубину будут залегать трубы, необходимо обратить внимание на следующие факторы:

• Грунтовые воды;
• Вид грунта;
• Глубина промерзания.

Строительство наружной канализации обычно начинается с прокладки трубопровода от фундамента. Стоки должны отводиться по направлению к сделанной выгребной яме. Любой поворот трубы должен оборудоваться специальной ревизией, в виде переходника, снабженного крышкой. Через нее можно будет легко устранить заcор.

На внешней стороне монтируют ревизионный колодец, устанавливают вентиляционный зонт.

Выход вентиляционных труб осуществляется через стояк с установленной фановой трубой. Так как в ней всегда будет очень сильный неприятный запах, такая труба должна устанавливаться как можно дальше от окон или рядом с дымарем.

Запрещается фановую трубу объединять с обыкновенной вентиляционной шахтой. Зонт можно заменить особым вакуумным клапаном, устанавливаемым вверху стояка. Помните, что к обратному клапану он не имеет никакого отношения.

Уровень промерзания почвы в регионе

Уровень промерзания – максимальная глубина, на которой в холодные периоды года, наблюдается кристаллизация влаги в грунте.

Естественно, если канализационная труба находится выше этого уровня, существует опасность замерзания содержимого, образования пробок и повреждения трубопровода.

Таким образом, при проектировании канализационной системы, учитывать глубину промерзания, приходится, в первую очередь.

Зависит это значение от множества природных факторов:

• средней и минимальной температуры в регионе;
• продолжительности периода с минимальной температурой воздуха;
• влажности воздуха;
• характера грунтов;
• уровня грунтовых вод (как знать, на какой глубине залегают, написано здесь) и т.д.

Рассматривать все эти показатели самостоятельно от владельца участка, на котором ведется строительство, или проектировщика системы канализации не требуется.

Найти необходимые величины можно в действующей редакции СНиП 2.01.01.82 «Строительная климатология и геофизика».

Приведенные там карты содержат информацию о глубине промерзания почвы для регионов страны.

Однако, принять уровень промерзания в качестве оптимальной глубины залегания трубы – неверное решение.

В том же нормативном документе говориться о том, что особенности канализационных сетей позволяют вести прокладку и выше уровня промерзания почвы.

Причины этого следующие:

• сточные воды, при попадании в систему, имеют, относительно высокую (комнатную, до +18 градусов) температуру;
• септик или канализационный коллектор могут рассматриваться как дополнительный источник тепла для трубопровода;
• в системах канализации, в отличие от водопроводов, нет постоянного заполнения труб водой, следовательно, опасность замерзания содержимого для них значительно меньше.

В нормативах устанавливается допустимое уменьшение глубины залегания трубопроводов канализации. Основным критерием для ее определения принят диаметр канализационных труб (про гофрированные для наружной канализации прочитайте здесь).

Рекомендуемые значения составляют:

• для труб диаметром до 0,5м – 30 см;
• для остальных труб – 50см.

Возможно, отклонение глубины закладки от уровня промерзания грунта и в сторону увеличения.

В случае, если в регионе в зимнее время возможны кратковременные периоды с критическим снижением температуры рекомендуется увеличивать расчетную глубину на 30%.

Замечание! Действующая редакция СНиП 2.04.03-85 «Канализация Наружные сети и сооружения» говорит о том, что при определении глубины заложения, необходимо, учитывать опыт эксплуатации канализационных сетей в регионе.

Т.е. в зависимости от специфических условий местности, параметр может отличаться от указанной глубины промерзания, как в большую, так и в меньшую сторону.

Приведенные в нормативных документах сведения являются усредненными.

Если же внимательно рассматривать картографические материалы, то становится понятно, что ни о какой специфике и учете местных условий речь не идет.

Более точные сведения по вопросу строительной климатологии можно получить в местных отделениях метеорологической службы.

Они располагают точными данными для конкретной местности, собранными по итогам ряда лет наблюдений и обработанными, соответствующим образом.

Использовать при проектировании наружного участка канализационной сети именно их данные – предпочтительнее.

Виды резервуаров, их положительные и отрицательные стороны

Заключительной деталью системы считается резервуар, где проводится очистка. Если центральный коллектор, через который происходит забор водостоков, отсутствует, то применяются автономные установки.

Выгребная яма

Пожалуй, это наиболее дешевый вариант. Яму легко выкопать на нужном месте. Однако она не всегда может справиться со стоками в больших объемах. Грязь может стать источником неприятного запаха грунтовых вод.

Септик

Такую конструкцию можно выложить из кирпича и залить бетоном. Можно также установить стандартные железобетонные кольца. Если септик хорошо сделан, его можно будет эксплуатировать долгие годы, так как он отличается повышенной прочностью. Недостатком такой конструкции можно назвать долгий монтаж и большие финансовые вложения.

Автономная установка, промышленного типа

Безусловно, такая конструкция всегда стоит намного дороже, однако все затраты полностью покрываются благодаря быстрому возведению и очень высокому качеству. Такие установки будут работать очень долго практически без поломок.

Система биологической очистки

Про такую систему можно смело говорить «самая дорогая». Для ее работы необходимо подвести постоянное электрическое питание. Однако при этом она обладает большой производительностью и отличается высококачественной очисткой.

Выбор труб

На данный момент отказываются для укладки канализаций от керамических или чугунных труб. Связано это с появлением более современных вариантов. К ним относятся поливинилхлоридные и полипропиленовые изделия.

Преимущества таких труб:

• Коррозийная стойкость.
• Легкая конструкция.
• Удобство монтажа. Справится с задачей без проблем можно своими руками.
• Дешевизна материалов.
• Внутри труб не появляются микроорганизмы.

Помимо всего прочего, пластиковые трубы обладают устойчивостью к воздействию химических веществ. Для их очистки не требуется подбирать специальный раствор, можно купить любое средство для канализаций.

Как выбирать место для приемника стоков, как рассчитать его параметры

Каким бы ни был вид приемника, его объем обязательно должен соответствовать трем суточным нормам, которые потребляют все жильцы дома.

Согласно установленным нормативам, один человек потребляет в сутки 200 литров. Поэтому объем приемника должен быть равен 600 литров. Если очистные сооружения имеют несколько соединенных резервуаров, общий объем будет равняться их суммарному выражению.

Выбор местонахождения приемника зависит от нескольких требований.

Нормативами также устанавливаются расстояния до особо важных объектов, они должны соответствовать принятым нормам:

• 50 метров – до трубы с питьевой водой;
• 5 метров – до дороги;
• 30 метров – до водохранилища;
• 5 метров – до жилого помещения.

На какую глубину должны закладываться канализационные трубы

Технологическими стандартами (СНиП) устанавливается определенная глубина заложения канализации в частном доме.

Для более точного определения этого значения, необходимо ознакомиться с картой зон.

На ней показана глубина промерзания грунта в различных районах нашей страны. Скажем в Москве, глубина прокладки канализационной трубы должна быть не менее 1,4 м. Для Сочи это значение намного меньше — 0,8 метра.

Такие параметры взяты с учетом особенностей местности при промерзании грунта. Если установлены патрубки с сечением менее 500 мм, чем указаны на карте, нужно обязательно отнять от этой величины 0,3 метра. Когда требуется уложить канализационные трубы большого диаметра, глубина укладки должна быть уменьшена на 0,5 метра.

Что будет, если неправильно рассчитать глубину?

При небольшой глубине залегания пластиковые трубы могут пострадать при проезде по поверхности земли тяжелых грузовых автомобилей, теоретически трубы могут замерзнуть (но в частном доме с небольшим расходом воды и невысоким уровнем воды в просвете это практически невозможно).

При слишком большой глубине трубы могут быть повреждены весом лежащего выше грунта, особенно если грунт имеет большую влажность. Кроме того, значительно возрастает объем трудоемких земляных работ, придется располагать септик или емкость для сбора стоков значительно ниже уровня земли.

На какую глубину закладывается канализационная труба около дома

В стандартизованных нормативах указано, что патрубок, выходящий из помещения, необходимо располагать так, чтобы он возвышался над средней глубиной промерзания примерно на 30 см.

Глубина траншей должна превышать 70 см. Для средней полосы минимальная глубина заложения канализации должна достигать 50 см. Этого вполне достаточно, если рядом нет площадки, которую нужно очищать от снега, и отсутствует проезжая часть.

Очень важно соблюдать последние вышеописанные требования. Дело в том, что давление машин может привести к поломке трубопровода, а при большом скоплении снега труба просто замерзнет.

Для создания самотека ассенизационных стоков необходимо точно знать, какой уклон нужно создать для канализационной трубы, особенно в частном здании.

В принципе, можно поинтересоваться у соседей. Они хорошо знают, какая нужна глубина траншеи. Они уже проложили такие трубы и опробовали систему. Поэтому их данные будут самыми оптимальными, особенно для зимнего времени.

Если у вас возникают сомнения и сложности при проведении таких сантехнических работ, стоит обратиться к профессионалам. В таких компаниях работают высококлассные специалисты, имеющие большой опыт и соответствующие инструменты. Если нет навыков такой работы, то самостоятельные операции могут привести к порче материала и дополнительным денежным затратам.

Глубина смотровых колодцев

Помимо глубины промерзания почвы, важным фактором при прокладке канализационных сетей становится глубина точки подсоединения (как установить тройник на канализационную трубу, прочитайте в этой статье).

При подключении к централизованным системам (как сделать переход с чугуна на пластик 100 мм, написано тут), глубина входного патрубка коллектора указывается при получении техусловий.

Несколько проще обстоит дело с автономной канализацией, где требуется согласовать глубину установки септика и труб в одной системе.

Однако, вариант, когда спроектированный, с учетом всех требований, канализационный трубопровод окажется ниже горловины септика (какой лучше купить ревизионный сантехнический, пластиковый люк — размеры указаны на этой странице) или патрубка коллектора, исключать нельзя.

В этом случае, безнапорная канализация окажется неработоспособной.

Специалисты предлагают рассматривать следующие варианты решения проблемы:

• установка насосного оборудования для принудительного перемещения сточных вод (как вариант, приобретение фекального насоса с измельчителем);
• пересмотр проекта в сторону уменьшения глубины залегания труб.

Во втором случае, трубопровод, чаше всего, оказывается на некоторых участках выше глубины промерзания грунта.

Чтобы уберечь его от возникновения аварийных ситуаций, на таких участках или по всей длине, необходимо применить покрытие теплоизоляционными материалами.

Практическое замечание! Использовать систему утепления и/или обогрева труб греющим кабелем, рекомендуется, всегда, в регионах с суровым климатом.

В таких местностях точка замерзания грунта может лежать на глубине 10 и более метров, что делает невозможным выполнение условия по прокладке трубопровода ниже этого уровня.

Глубина закладки и оптимальная величина наклона

Для труб, у которых диаметр достигает 50 мм, СНиП рекомендует делать уклон равным 3 см из расчета на один метр укладки.

Если сечение трубы достигает 100 мм, то уклон можно уменьшить на один сантиметр. Чтобы канализация не засорялась, и не возникали возможные «зажиривания», уклон желательно увеличить примерно на полсантиметра на каждый метр разводки.

Такие же значения угла наклона выдерживаются во время прокладки труб на участке около дома. В фундаменте устанавливается гильза. Ее диаметр больше основной трубы на 15 см. Благодаря гильзе происходит переход к внешней канализации. Ее монтируют выше величины промерзания грунта на 30 см.

Затем роется траншея, обеспечивающая выхода к септику. Ее ориентировочная глубина должна быть не более одного метра.

Не стоит закапывать канализационные трубы ниже существующего уровня промерзания. Его средняя величина не превышает 1,6 м. Такие работы будут очень нерентабельны, так как нужно будет сделать большую глубину септика. Если будет выдержан постоянный уклон примерно 4–5 м, возможно появление грунтовых вод.

Такие работы требуют дополнительных финансовых вложений, так как необходимо установить дополнительные бетонные кольца и особые гофрированные трубы высокой прочности. Они отлично выдерживают напор водостока, они не деформируются при большой массе грунта.

Обычная температура стока всегда больше чем в комнате, поэтому трубы не замерзают. Иногда их утепляют теплоизоляцией или прокладывают греющий кабель.

Утепление трубопровода

Пример утепления наружной сети

Утепление канализационной трубы позволяет предотвратить образование конденсата и наледи на внутренних стенках канала. Существует масса вариантов установки теплоизолятора, но наиболее эффективным и надежным считается использование формованного утеплителя (скорлупы). Могут быть применены и другие виды теплоизоляционных материалов:

• вспененный полиэтилен;
• жидкий пенополиуретан;
• пенопласт или пеноплекс.

Основное требование к материалу — полная непроницаемость и физическая устойчивость к воздействию влаги. Ошибкой будет применять минвату, сыпучие или рыхлые виды утеплителей, так как они не смогут образовать герметичную отсечку для воды, заполнившей траншею или лоток.

Необходимо помнить, чем больше глубина заложения канализационных труб, тем ближе будут располагаться грунтовые воды. Во время сезонного повышения их уровня труба может оказаться погруженной в воду, и, если вдруг ударит мороз, система неминуемо замерзнет. Поэтому, параллельно с установкой теплоизолятора следует обратить внимание и на гидроизоляцию системы.

Вам также может понравиться: Греющий кабель для канализационных труб: виды, достоинства, монтаж

Методика расчета глубины пролегания трубы, соединенной с накопительным резервуаром

Величина выходного отверстия трубы в помещении увеличивается на длину наружной магистрали, умноженная на коэффициент, величина которого подбирается по диаметру трубы:

• Д 50 мм – 0,03;
• Д 110 мм – 0,02;
• Д 160 мм – 0,008;
• Д 200 мм – 0,007;

Расчет проводится по формуле:

h2=h1+l*k+g,

h2 – глубина точки, откуда осуществляется выход и соединение с накопительным резервуаром;

h1 – величина выхода из помещения. Берется 1,4 м;

l – расстояние от фундамента до накопительного колодца. Обычно 10 метров.

k – коэффициент наклона канализационной трубы, всегда равен 0,02;

g – естественный уклон поверхности. Обычно не превышает 0,3 м.

h2=1,4+10*0,02+0,3=1,9 м.

По данным расчета создается канализационная траншея.

Определяем глубину заложения канализации

В процессе укладки труб обязательно учитываются следующие моменты:

• изделия должны иметь достаточный диаметр;
• норма уклона составляет 0,03 метра на каждый погонный метр трубы. Заметим, что угол канализационной трубы очень важен, иначе система не будет работать;
• изделия обладают разными свойствами в зависимости от материала, из которого они изготовлены;
• месторасположение септика и точка выхода канализационной трубы из дома.

Важно сделать угол наклона согласно СНиП, только в этом случае удастся добиться самопроизвольного движения сточных вод и минимизировать риск возникновения засоров. В доме можно создавать сколько угодно поворотных точек и соединений труб, но на улице лучше их избегать.

Какие могут возникнуть проблемы при монтаже ассенизационной системы, как их решить

В некоторых случаях глубина прокладки канализации при монтаже в коттедже зависит от некоторых внешних факторов.

Бывает, что осуществить прокладку просто невозможно, или она требует огромных финансовых затрат. Одной из причин считается скальная порода, расположенная между домом и колодцем. В такой ситуации невозможно сделать стандартную траншею, так как грунт имеет очень сложную структуру.

Единственным выходом из такой ситуации будет теплоизоляция патрубков. Прежде чем начать монтаж конструкции нужно трубопровод обязательно обернуть несколькими толстыми слоями утеплителя, а затем уложить его на глубину не более 30 см. Можно будет создать обогрев патрубка, для чего нужно будет под патрубком проложить нагревательный кабель.

Защита от промерзания

Утепление наружной канализации может быть единственной альтернативой при невозможности сделать траншею необходимой глубины

Для этого можно использовать различные материалы, важно, чтобы они не разрушались под воздействием влаги или перепада температур

В качестве утеплителя можно использовать такие материалы:

• Скорлупа из пенопласта или экструдированного пенополистирола. Характеризуются простотой монтажа, доступной стоимостью, не пропускают влагу.
• Базальтовая вата. Можно использовать формы в виде скорлупы или листовой вариант утеплителя. Обязателен монтаж водонепроницаемой пленки, так как вата пропускает воду.
• Вспененный полиэтилен. Обладает хорошими теплоизоляционными качествами, но имеет недостаточную толщину. Может использоваться для формирования дополнительного защитного слоя.

Альтернативный вариант – установка резистивного нагревающего кабеля. Но из-за большого диаметра трубопровода потребуется мощная модель, что не всегда является целесообразным и может не соответствовать рамкам бюджета.
