Теплоснабжением называют снабжение теплом жилых, общественных и промышленных зданий и сооружений для обеспечения как коммунально-бытовых (отопление, вентиляция, горячее водоснабжение), так и технологических нужд потребителей.
Теплоснабжение бывает местным и централизованным. Система централизованного теплоснабжения обслуживает жилые или промышленные районы, а местного — одно или несколько зданий. В России наибольшее значение приобрело централизованное теплоснабжение.
В зависимости от способа присоединения системы горячего водоснабжения к системе теплоснабжения, последнее делится на открытое и закрытое.
Особенности открытой системы
Достоинством открытой системы является ее экономичность. Из-за большой протяженности трубопроводов качество воды ухудшается: она становится мутной, приобретает цветность, имеет неприятный запах. Попытки очистить ее делают способ применения дорогим.
Трубы теплосети можно увидеть в больших городах. Они имеют большой диаметр и укутаны в теплоизолятор. От них делаются отводы к отдельным домам через тепловую подстанцию. Горячая вода поступает для использования и к радиаторам отопления из общего источника. Ее температура колеблется в пределах 50-75°С.
Подключение теплоснабжения к сети производится зависимым и независимым способами, реализующими закрытую и открытую системы теплоснабжения. Первый заключается в подаче воды напрямую – с помощью насосов и элеваторных узлов, где она доводится до требуемой температуры путем смешивания с холодной водой. Независимый способ заключается в подаче горячей воды через теплообменник. Он более затратный, но качество воды у потребителя выше.
Давление в системе и подпитка
Стабильное рабочее давление — залог эффективной работы отопительной системы. Разберемся, почему падает давление в системе отопления. Это происходит из-за уменьшения объема теплоносителя, причиной которому служат неизбежные утечки в узлах и местах соединения, выброс жидкости из воздухоотводчиков в процессе ручного развоздушивания радиаторов и т.д.
От падения давления ниже требуемых значений убережет автоматический клапан подпитки, соединенный с водопроводом. В небольших системах монтируют механический клапан, но в этом случае потребителю требуется регулярно проверять показания манометра и добавлять необходимый объем теплоносителя вручную.
Заключение. Умение правильно выполнять заливку отопительной системы закрытого типа позволит правильно готовить ее к отопительному сезону и выполнять запуск после проведения ремонтных или профилактических работ.
Видео по теме:
Читайте также:
Особенности закрытой системы
Тепловая магистраль выполнена в виде отдельного замкнутого контура. Вода в ней подогревается через теплообменники от магистрали ТЭЦ. Здесь требуются дополнительные насосы. Температурный режим получается более стабильный, а вода – лучше. Она остается в системе и не забирается потребителем. Минимальные потери воды восстанавливаются автоматической подпиткой.
Закрытая автономная система получает энергию от теплоносителя, поступающего на тепловые пункты. Там вода доводится до необходимых параметров. Для систем отопления и горячего водопровода поддерживаются разные температурные режимы.
Недостатком системы является сложность процесса водоподготовки. Также дорого обходится доставка воды в тепловые пункты, расположенные далеко друг от друга.
Циркуляционный насос
Циркуляционный насос обеспечивает работоспособность замкнутой системы отопления. Его мощность зависит от многих факторов: материал и диаметр труб, количество и тип радиаторов, наличие запорных и термостатических клапанов, длина труб, оборудования и т.д. Чтобы не вдаваться в тонкости расчета циркуляции мощности насоса можно выбрать из таблицы. Выберите ближайшее большее значение для отапливаемой площади или планируемой теплоемкости системы, в соответствующей строке первых столбцов найдите требуемые характеристики.

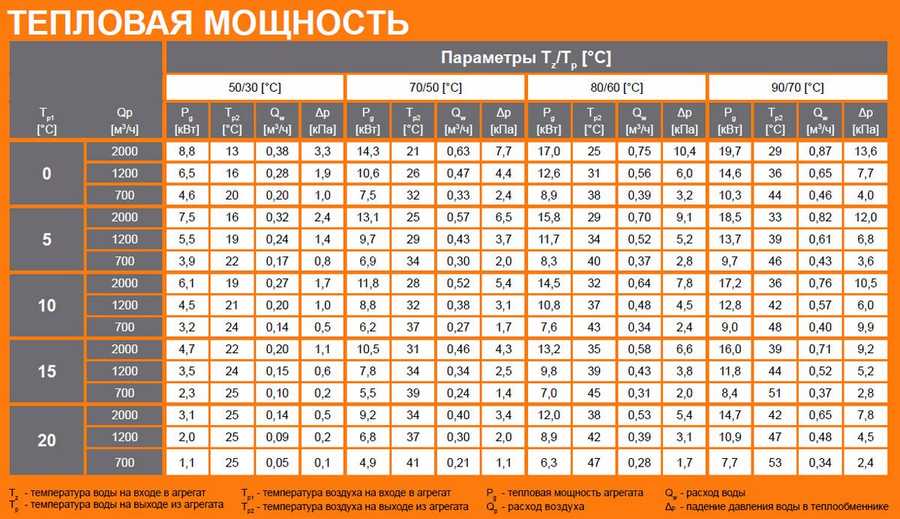

Таблица подсчёта мощностей системы
Во второй колонке находим мощность (какой объем теплоносителя он способен прокачать за час), в третьей — напор (сопротивление системы), который он в состоянии преодолеть.
Выбирая циркуляционный насос в магазине, желательно не экономить. От его работоспособности зависит вся система. Потому, лучше не экономить и выбрать проверенного производителя. Если же решите покупать неизвестное оборудование, надо каким-то образом проверить его на уровень шумов. Этот показатель особенно критичен если отопительный узел устанавливается в жилом помещении.
Схема обвязки
Как уже говорили раньше, циркуляционные насосы ставятся в основном на обратном трубопроводе. Раньше это требование было обязательным, сегодня — это только пожелание. Материалы, которые используются при производстве выдерживают нагрев до 90°C, но все же лучше не рисковать.
В системах, которые могут работать и с естественной циркуляцией, при установке необходимо предусмотреть возможность снять или заменить насос без необходимости слива теплоносителя, а также для возможности работы без насоса. Для этого устанавливается байпас — обходной путь, по которому может протекать теплоноситель при необходимости. Схема установки циркуляционного насоса в таком случае на фото ниже.
Установка циркуляционного насоса с байпасом
В закрытых системах с принудительной циркуляцией байпас не нужен — без насоса она неработоспособна. Но вот два шаровых крана с обоих сторон и фильтр на входе нужны. Шаровые краны дают возможность, при необходимости, снять устройство для техобслуживания, ремонта или замены. Фильтр-грязевик предотвращает засорение. Иногда, как дополнительный элемент надежности, между фильтром и шаровым краном ставят еще обратный клапан, который предотвратит движение теплоносителя в обратном направлении.
Схема подключения (обвязки) циркуляционного насоса в систему отопления закрытого типа
Трубы тепловых сетей
В настоящее время отечественные тепловые сети находятся в аварийном состоянии. В связи с большим износом коммуникаций дешевле заменить трубы для теплотрассы на новые, чем заниматься постоянным ремонтом.
Сразу обновить все старые коммуникации в стране невозможно. При строительстве или капитальном ремонте домов устанавливают новые трубы в пенополиуретановой изоляции (ППУ), в несколько раз сокращающие потери тепла. Трубы для теплотрассы изготавливают по специальной технологии, заливая пеной зазор между расположенной внутри стальной трубой и оболочкой.
Температура транспортируемой жидкости может достигать 140°С.
Использование ППУ в качестве теплоизоляции позволяет сохранять тепло значительно лучше традиционных защитных материалов.
Лучевая система с коллекторами
Лучевая система отопления с использованием коллектора.
Это одна из самых современных схем, подразумевающая прокладку индивидуальной магистрали к каждому отопительному прибору. Для этого в системе устанавливаются коллекторы – один коллектор является подающим, а другой – обратным. От коллекторов к батареям расходятся отдельные прямые трубы. Такая схема позволяет обеспечить гибкую регулировку параметров отопительной системы. Также она дает возможность подключить к системе теплые полы.
Лучевая схема разводки активно используется в современных домах. Подающие и обратные трубы здесь могут прокладываться как угодно – чаще всего они идут в полах, после чего подходят к тому или иному отопительному прибору. Для регулировки температуры и включения/отключения отопительных приборов в доме устанавливаются небольшие распределительные шкафы.
Как утверждают специалисты-теплотехники, такая схема является идеальной, так как каждый отопительный прибор работает от собственной магистрали и почти не зависит от других отопительных приборов.
Достоинства и недостатки лучевых систем
Положительных качеств набралось много:
- возможность полностью спрятать все трубы в стены и в полы;
- удобная настройка системы;
- возможность создания дистанционной раздельной регулировки;
- минимальное количество соединений – они сгруппированы в распределительных шкафах;
- удобно ремонтировать отдельные элементы, не прерывая работу всей системы;
- почти идеальное распределение тепла.
При монтаже лучевой системы отопления все трубы прячутся в полу, а коллекторы в специальном шкафу.
Есть и парочка недостатков:
- высокая стоимость системы – сюда закладываются расходы на оборудование и расходы на монтажные работы;
- трудность в реализации схемы в уже построенном доме – обычно эта схема закладывается еще на этапе создания проекта домовладения.
Если с первым недостатком еще приходится мириться, то от второго никуда не деться.
Особенности монтажа лучевых систем отопления
На этапе создания проекта предусматриваются ниши для прокладки отопительных труб, указываются точки монтажа распределительных шкафов. На определенном этапе строительства прокладываются трубы, устанавливаются шкафа с коллекторами, монтируются отопительные приборы и котлы, производится тестовый запуск системы и ее проверка на герметичность. Лучше всего доверить всю эту работу профессионалам, так как эта схема является самой сложной.
Несмотря на всю сложность, лучевая система отопления с коллекторами является одной из самых удобных и эффективных. Она используется не только в частных домах, но и в других постройках, например, в офисных.
-
Читайте также:
Теплоснабжение многоквартирных жилых домов
В отличие от дачи или коттеджа, теплоснабжение многоквартирного дома содержит сложную схему разводки труб и нагревателей. Кроме того, в систему входят средства контроля и обеспечения безопасности.
Для жилых помещений существуют нормативы отопления, где указываются критические уровни температуры и допустимые погрешности, зависящие от сезона, погоды и времени суток. Если сравнить закрытую и открытую системы теплоснабжения, первая лучше поддерживает необходимые параметры.
Коммунальное теплоснабжение должно обеспечивать поддерживание основных параметров в соответствии с ГОСТ 30494-96.
Наибольшие потери тепла происходят на лестничных клетках жилых домов.
Снабжение теплом большей частью производится по старым технологиям. По существу системы отопления и охлаждения должны объединяться в общий комплекс.
Недостатки централизованного отопления жилых домов приводят к необходимости создания индивидуальных систем. Сделать это сложно из-за проблем на законодательном уровне.
Составляющие и их назначение
Состав системы отопления закрытого типа
В общем закрытая система отопления состоит из определенного набора элементов:
- Котел с группой безопасности. Тут есть два варианта. Первый — группа безопасности встроена в котел (газовые настенные котлы, пеллетные и некоторые газогенераторные на твердом топливе). Второй — в котле группы безопасности нет, тогда ее устанавливают на выходе в подающем трубопроводе.
- Трубы, радиаторы, водяной теплый пол, конвекторы.
- Циркуляционный насос. Обеспечивает движение теплоносителя. Ставится в основном на обратном трубопроводе (тут ниже температуры и меньше возможностей перегрева).
- Расширительный бачок. Компенсирует изменения объема теплоносителя, поддерживая стабильное давление.
Теперь подробнее о каждом элементе.
Автономное теплоснабжение жилого дома
В зданиях старого типа по проекту предусмотрена централизованная система. Индивидуальные схемы позволяют выбрать типы систем теплоснабжения в плане снижения расходов на энергоноситель. Здесь имеется возможность их мобильного отключения при отсутствии необходимости.
Проектирование автономных систем производится с учетом нормативов отопления. Без этого дом сдать в эксплуатацию невозможно. Следование нормам гарантирует комфорт для проживания жильцов дома.
Источником нагрева воды обычно служит газовый или электрический котел. Необходимо выбрать способ промывки системы. В централизованных системах применяется гидродинамический способ. Для автономной можно использовать химический. При этом необходимо учитывать безопасность влияния реагентов на радиаторы и трубы.
Однотрубная схема отопления
С обогревающего котла нужно провести главную линию, представляющую разветвление. После этого действия в ней находится необходимое число радиаторов, либо батарей. Линия, проведенная согласно проектировкам здания, подключается к котлу. Метод формирует циркуляцию теплоносителя внутри трубы, обогревая здание полностью. Обращение теплой воды настраивается в индивидуальном порядке.
Планируется замкнутая схема отопления Ленинградка. В этом процессе однотрубный комплекс монтируется по актуальной проектировке частных домов. По желанию собственника в добавляются элементы:
- Радиаторные контроллеры.
- Терморегуляторы.
- Балансирующие вентили.
- Шаровые клапаны.
Ленинградка регулирует нагрев определенных радиаторов.
Правовые основы отношений в области теплоснабжения
Отношения энергетических компаний и потребителей регламентирует ФЗ о теплоснабжении № 190, вступивший в силу с 2010 г.
- В главе 1 излагаются основные понятия и общие положения, определяющие сферу правовых основ экономических отношений в теплоснабжении. В нее также входит обеспечение горячей водой. Утверждаются общие принципы организации поставки тепла, заключающиеся в создании надежных, эффективных и развивающихся систем, что очень важно для проживания в сложном российском климате.
- Главы 2 и 3 отражают обширную область полномочий местных органов власти, которые управляют ценообразованием в сфере теплоснабжения, утверждают правила его организации, учет расхода тепловой энергии и нормативы ее потерь при передаче. Полнота власти в этих вопросах позволяет контролировать организации теплоснабжения, относящиеся к монополистам.
- В главе 4 отражаются отношения между поставщиком тепловой энергии и потребителем на основании договора. Рассматриваются все правовые аспекты подключения к тепловым сетям.
- Глава 5 отражает правила подготовки к сезону отопления и ремонта тепловых сетей и источников. В ней описывается, что делать при неплатежах по договору и несанкционированных подключениях к тепловым сетям.
- В главе 6 определяются условия перехода организации в статус саморегулируемой в области теплоснабжения, организации передачи прав на владение и пользование объектом теплоснабжения.
Пользователи тепловой энергии должны знать положения ФЗ о теплоснабжении, чтобы отстаивать свои законные права.
Составление схемы теплоснабжения
Схема теплоснабжения представляет собой предпроектный документ, в котором отражены правовые отношения, условия функционирования и развития системы обеспечения теплом городского округа, поселения. По отношению к ней в федеральный закон входят определенные нормы.
- Схемы теплоснабжения для поселений утверждаются органами исполнительной власти или местного самоуправления, в зависимости от численности населения.
- Для соответствующей территории должна быть единая теплоснабжающая организация.
- В схеме указываются энергетические источники с указанием их основных параметров (загрузка, графики работы и др.) и радиусом действия.
- Указываются мероприятия по развитию системы обеспечения теплом, консервации избыточных мощностей, созданию условий ее бесперебойной работы.
Объекты теплоснабжения размещаются в границах поселения согласно утвержденной схеме.
