как обойти круглую трубу на крыше профнастилом

Где лучше выполнить проход трубы через профнастил?

Правила устройства дымовых и вентиляционных каналов, регламентируются СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». При этом какие-либо требования к месту расположения дымоходов в нормативных документах отсутствуют. Четко и однозначно регламентируется только высота дымовой трубы.

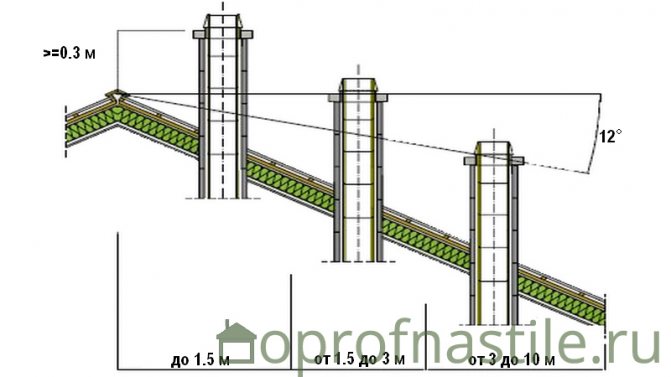

Определение высоты дымовой трубы относительно конька крыши

Большинство специалистов считают, что вывод трубы через профнастил лучше располагать как можно ближе к коньку крыши здания. При этом в холодной зоне оказывается наименьшая ее часть, а это значительно уменьшает вероятность появления конденсата при охлаждении дымовых газов. Это явление достаточно неприятно, поскольку в конденсате, образующемся на наружной или внутренней поверхности дымовой трубы, содержаться агрессивные кислоты, разрушающие кирпичную кладку дымоходов.

Наверх ↑

Виды дымоходов

Труба дымохода – это полый цилиндр, через который дым и продукты сгорания отводятся в атмосферу. Печники используют следующие варианты организации этого процесса:

1. С помощью кирпичного дымохода. Дымоходная система из жаростойкого кирпича, предназначенного специально для кладки печей, имеет квадратное или прямоугольное сечение. Это дорогостоящий способ избавиться от дыма, однако, более безопасный и долговечный. Единственный минус кирпичного дымохода – пористая вытуренная поверхность, на которой оседают сажа, пыль. Если не изводить регулярную прочистку трубы, сажевые наслоения полностью ее закупорят, снизят тягу и повысят риск пожара. Вывести кирпичный дымоход через кровлю, поэтому самостоятельно этим лучше не заниматься.



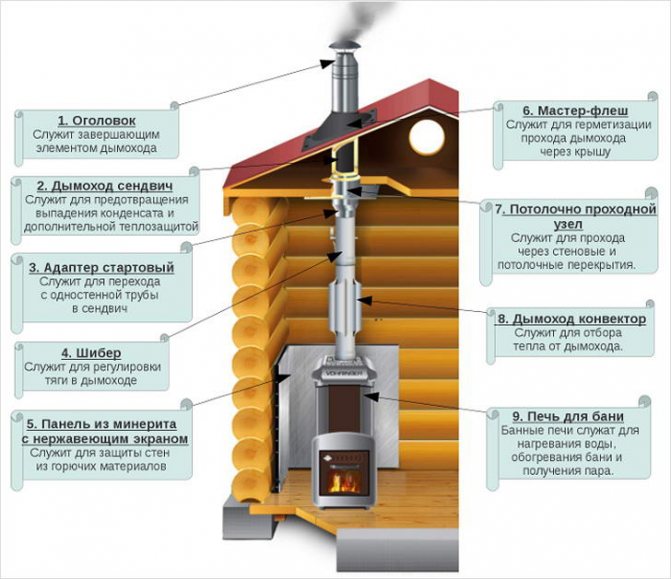

2. С помощью металлического дымохода. Металлические трубы из нержавеющей стали с добавлением молибдена или цинка продают в строительных магазинах. Купив, прямые участки, отводы и хомута можно собрать дымоход необходимой конфигурации, вставив сегменты трубы один в другой. Скользкая внутренняя поверхность дымохода не дает саже скапливаться, давая воздуху свободно перемещаться к крыше. Минус этого способа, в том, что металл не так хорошо держит тепло, как кирпич, поэтому из-за разницы температур на улице и внутри трубы на нем оседает конденсат. Металлический дымоход изготавливают круглого сечения, а за счет того, что он состоит из отдельных деталей, вывести его через крышу довольно просто.

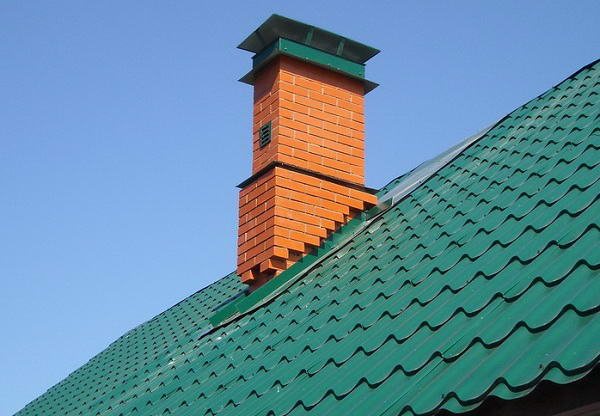

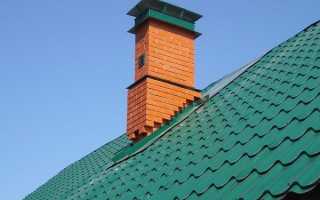

Примыкание профнастила к трубе прямоугольного сечения

Производители профнастила изготавливают множество различных кровельных доборных элементов. Они позволяют обеспечить надежность крыши в местах ендов и примыканий, в том числе помогают загерметизировать выход трубы через профлист кровельного покрытия.

Для этого на профнастил вокруг трубы устанавливают специальный фартук. Выполняют его из металлических деталей, которые называются планками примыкания. Со всех сторон трубы они заводятся под профнастил покрытия на 150-200 мм. В месте соединения с фартуком, профлист вокруг трубы дополнительно уплотняется кровельным герметиком.

Как обойти дымоход профнастилом

Главной задачей такого фартука в верхней части трубы — это собрать и отвести в стороны воду, стекающую по поверхности трубы. Карнизные планки, установленные с нижней, а также с боковых сторон трубы, отводят воду на покрытие ската крыши.

Очень важно правильно выполнить подкровельную изоляцию перед тем, как положить профнастил вокруг трубы. Для этого в гидроизоляционной мембране на месте прохода трубы делают крестообразный разрез. Лишнюю часть мембраны вырезают, оставляя 50-100 мм запаса возле стенок трубы. Затем мембрану приклеивают к стенкам дымохода.

До того, как вывести трубу через профнастил, выбираем способ гидроизоляции примыканий. Проще всего использовать нижние и верхние планки примыканий. Но в этом случае вся вода, которая может проникнуть между трубой и профнастилом кровли, попадет на гидроизоляционную мембрану.

Гораздо надежней защитит обход трубы профнастилом фартук из рулонных гидроизоляционных материалов. Его наклеивают под верхнюю планку примыкания. Выполняют фартук из специальной самоклеящейся ленты. Начинают с нижней части трубы, затем наклеивают ленты с боков и только потом выполняют гидроизоляцию той стороны трубы, которая находится со стороны конька.

Примыкание трубы к кровле с помощью рулонной гидроизоляции

Иногда дымоход устанавливают в здании с уже готовой крышей. В этом случае отверстие под трубу в профнастиле вырезают таким образом, чтобы по его краям осталось приблизительно 1,5-2,0 см запаса. После этого профнастил отгибают, приклеивают к трубе гидроизоляционную мембрану и устанавливают нижнюю планку примыкания. Дальнейшие работы по устройству гидроизоляции выполняют так, как рассказано выше.

Сложность и трудоемкость выполнения гидроизоляции существенно зависит от того, в каком месте ската кровли расположена дымовая или вентиляционная труба.

Выбор места

Самым оптимальным местом для вывода трубы является пространство возле конька крыши, находящееся на расстоянии 50-80 от его верхней точки. Это обусловлено рядом соображений:

• Чем ближе к свесу крыши находится труба, тем большая на нее ложится снежная нагрузка, а также увеличивается количество стекающей воды.
• Чем выше находится труба, тем меньшая ее часть будет располагаться в зоне холодного воздуха. Это уменьшит количество образуемого конденсата, замедлит процессы накопления сажи и пыли.

Возможна установка трубы непосредственно по верхней линии конька. Это исключит возможность создания снежных карманов, минимизирует конденсацию и протечки. Но такая конструкция нарушает целостность конькового прогона.

ОБРАТИТЕ ВНИМАНИЕ!

Нежелательно, чтобы отверстие под трубу было перпендикулярным элементам стропильной системы. В обратном случае при сооружении конструкции дымохода придется обходить стропильные балки, что усложнит ее и увеличит расходы материала.

Выбор места под трубу

Установка трубы в областях, находящихся близко к краю скатов, не исключена. Но тогда потребуются большие затраты на ее герметизацию.

Профнастил вокруг трубы, расположенной на коньке

В случае, когда дымовые и вентиляционные трубы проходят через конек крыши, узел примыкания к ним кровельного профнастила наиболее прост и надежен. При таком расположении труб исключается образование снеговых карманов и сводится к минимуму возможность протечки кровли. Недостатком такого варианта является то, что в этом случае приходится разрывать коньковую балку и устраивать для нее дополнительные опоры.

Главное при любом варианте выхода трубы через крышу — это отвести от нее воду. Для этого применяются специальные фартуки из гладкого металлического листа такого же цвета, как и кровельный профнастил.

Нижняя часть фартука уплотняется с помощью герметика. Очень удобны для герметизации примыканий эластичные самоклеящиеся ленты из бутил-каучука. Верхняя же часть фартука защищается от воды по такому же принципу, как и любое примыкание кровли к стене здания — с помощью верхних планок примыкания.

Наверх ↑

Выводы

Выбор способа герметизации стыка трубы и профнастила зависит от формы дымохода и особенностей кровельной конструкции. Создать надежное примыкание можно при помощи фартука (для прямоугольных конструкций) и доборных элементов (для изделий круглого сечения).

Выбор места вывода дымохода тоже имеет большое значение. Чем ниже по скату расположена труба, тем больше скапливается воды на стыках. Это повышает риск протечек. Оптимальный вариант расположения дымоходного отверстия – в коньке крыши или недалеко от него.

Следуя технологии заделывания примыкания трубы и профнастила для определенных дымоходов, можно надежно защитить крышу от протекания. Особенно важно сделать это при наличии утепленной веранды.
