Типы узлов подключения радиаторов и их предназначение

Способы подключения радиатора

От выбора схемы подсоединения отопительных трубопроводов напрямую зависит эффективность теплоотдачи радиатора. Если теплоноситель не циркулирует по всей его внутренней площади, а быстро выходит в обратку, то тепло батарея отдает по минимуму.

Самым эффективным способом подключения является диагональный. При нем вода внутри радиатора успевает на пути от входа к выходу охватить все секции, отдав каждой тепловую энергию

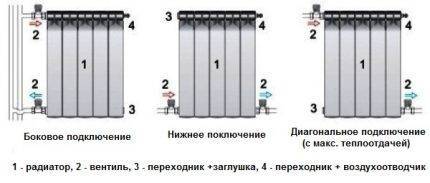

Подвести трубы с теплоносителем к радиатору можно тремя способами:

• боковой односторонний – трубы расположены сбоку с одной стороны;
• горизонтальный – нижний или верхний – трубы находятся на одном уровне по горизонтали относительно друг друга сверху или снизу батареи – одна подходит справа, а вторая слева;
• диагональный перекрестный – трубы подсоединяются по диагонали.

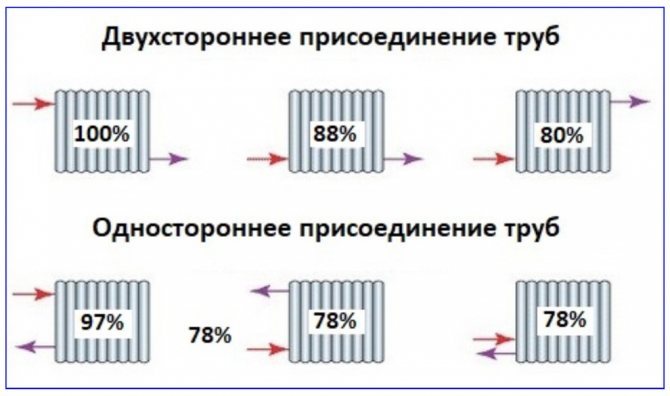

В паспортах на радиаторы теплоотдача обычно указывается для диагонального способа подключения. При боковом подсоединении потери тепла будут достигать 10% от этого максимума. А при горизонтальном варианте они могут достигнуть и всех 20–25%.

Однако многое здесь зависит от количества секций и внутреннего устройства батареи. Плюс, немаловажную роль играет материал изготовления радиатора, а также место его размещения в помещении.

Схемы разводки трубопроводов по подаче теплоносителя бывают:

• с верхним подводом;
• с нижним подводом.

Если система с естественной циркуляцией, то более эффективной и предпочтительной будет схема с верхней разводкой. Но при наличии циркуляционного насоса приемлемы оба варианта.

Непосредственно процесс подключения радиатора от способа подвода труб отопления зависит не сильно. Подача и обратка подсоединяются к батарее в соответствии с выбранной схемой. А оставшихся два отверстия закрываются краном Маевского и заглушкой.

Вариант #1 – с верхней разводкой

В этой схеме магистраль с теплоносителем к радиатору подходит сверху. Отводная труба может подключаться с этой же стороны, в боковом варианте, либо с другой (диагональный аналог). При этом движение воды в контурах подачи и обратки может быть попутным или встречным (тупиковым).

Если секций в радиаторе меньше десяти, то боковой способ подключения труб практически не уступает диагональному – но при большем их количестве в дальний от входа край батареи теплоноситель будет доходить только при сильном напоре в системе

При выборе верхнего подключения движение теплоносителя рекомендуется организовывать по попутной схеме. В этом случае обратный и подающий контуры получаются приблизительно одинаковой протяженности, что сильно упрощает балансировку всей системы.

На практике чаще используют тупиковую схему, так как она требует труб по метражу немного меньше.

Если дом небольшой – до 200 кв. м и хочется максимально сэкономить на системе отопления, стоит предпочесть именно схему с встречным движением нагретой воды. Здесь регулировка не так сложна и вполне реализуема. Но для большого коттеджа – в два-четыре этажа, лучше выбрать что-то иное.

Вариант #2 – с нижним подводом

В данном случае теплоноситель подводится снизу. Если такая разводка выстраивается в одноэтажном доме, то это позволяет избавиться от стояков. Обе трубы прокладываются от котла вдоль пола и не так коробят своим видом интерьер. Чем меньше в комнате трубопроводов, тем красивей все выглядит.

Главное достоинство нижнего подвода – отсутствие стояков, что немного уменьшает сумму сметы на обустройство отопительной системы в доме

Обратка может в такой схеме подключаться:

• сбоку;
• по горизонтали снизу;
• по диагонали.

Если используется обычный радиатор, без специальной перегородки для более эффективной циркуляции теплоносителя внутри, то лучше всего выбрать диагональный способ подсоединения.

Однако гидравлическое сопротивление в таком случае выходит больше, чем при горизонтальном варианте. Здесь надо внимательно считать что выгодней, делая теплотехнический расчет.

Нередко горизонтальный способ получается максимально эффективным по теплопотерям. Но это возможно только при наличии на входе между первой и второй секциями батареи заглушки, которая направляет теплоноситель вверх по всему радиатору. Так сопротивление выходит минимальным, а теплоотдача максимальной.

Нижний подвод рекомендуется выбирать только для циркуляционных систем отопления. При естественном движении теплоносителя в радиаторах будет постоянно скапливаться воздух, особенно при горизонтальном и боковом подключении трубопроводов.

Его придется постоянно спускать с помощью кранов Маевского. А это дополнительные телодвижения, поэтому лучше изначально избавить себя от подобных забот.

Преимущества и недостатки

К преимуществам нижнего подключения радиатора биметаллического можно отнести:

• Эстетичный вид. При этой схеме подключения трубы легче скрыть. Например, это можно сделать, скрыв их под пол, в стену, или под плинтус.
• Простота монтажа. Трубы соединяются напрямую, при таком варианте получается мало изгибов, поворотов и т.д. Таким образом, теплоноситель поступает без существенных препятствий.
• Цена нижней схемы подключения меньше остальных;
• Нижняя система подключения более стабильна, то есть ее сложно разбалансировать.

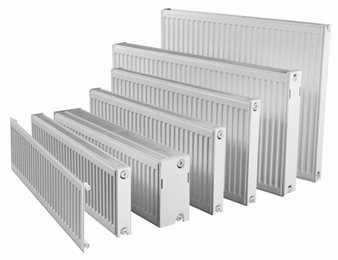

Рис. 3 Панельные модели биметаллических радиаторов Недостатки нижнего подключения:

• Если для достижения эстетичного вида трубы ведутся под полом, то будет весьма сложно устранить протечку. Нужно будет демонтировать пол. В многоквартирном доме такая система не подключается, так как там действует система центрального отопления.
• Уровень теплоотдачи радиаторов при нижней схеме подводки несколько меньше чем при других подключениях.

Что касается небольшой теплоотдаче, то это можно объяснить конструкцией каналов в биметаллических радиаторах. Горячий теплоноситель подается в батарею и очень быстро нагревает ее нижнюю часть. Верх батареи прогревается благодаря процессу конвекции. Таким образом, верх батареи может быть не прогретым полностью, и постоянно там будет собираться воздух.

Также это касается ситуации, когда теплоноситель состоит из воды и антифриза (рис. 4). Антифриз тяжелее воды и он находится всегда внизу, а вода будет подниматься вверх. Таким образом, при нижней схеме подводки нарушается циркуляция теплоносителя внутри прибора. Это приводит к маленькой теплоотдаче и неэффективности нижней схемы подключения.

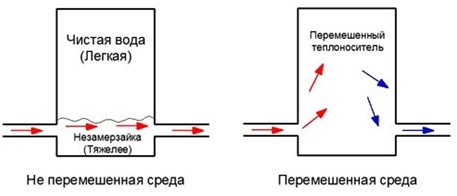

Рис. 4 Циркуляция теплоносителя с антифризом

Как правильно подключить биметаллический радиатор? Конечно, для этого нужно обладать определенными знаниями и умениями. Правильное подключение биметаллического прибора отопления заключается в соблюдении некоторых правил. Следует отметить, что лучше подключить нижнюю схему труб в начале ремонтных работ. Так как эта подводка и выполняется собственно из-за эстетичного вида, то трубы идут либо под полом, либо в стене.

Следует строго соблюдать все расстояния, например, от пола до радиатора правильное расстояние должно быть не меньше 15 см, между стеной и прибором не меньше 2 см.

Далее с помощью уровня нужно точно расчертить места для кронштейнов. Лучше установить радиатор на подставку и положить сверху уровень, тогда можно быть уверенным, что все замеры правильно сделаны. Кронштейны, как правило, идут в комплекте с биметаллическим прибором отопления. Количество этих креплений должно соответствовать размеру прибора.

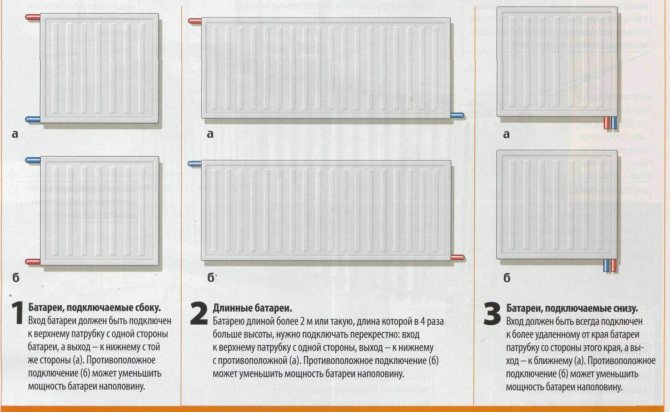

Рис. 5 Правильные способы подводки труб к биметаллическому радиатору

Чтобы правильно подключить трубы, важно не перепутать подающую и обратку. Чтобы этого не произошло нужно внимательно изучить все надписи, так как на радиаторе есть соответствующая маркировка

При неправильном подключении биметаллического радиатора отопления теплоотдача снижается в разы, а именно на 60%. Конечно, от этого зависит и модель прибора отопления.

Нижние трубки, которые имеют Г-образную форму, должны укрепляться, но только после проверки всей системы. Делают это, как правило, с помощью монтажной пены.

Установку и подключение биметаллических радиаторов нужно производить в защитной упаковке

Это очень важно, так как если повредить краску на радиаторе, то может пойти необратимый процесс. От повреждения краска и дальше будет вздуваться

Если это произошло, но нужно приобрести специальную краску на основе эмали и обработать царапину. Упаковка должна быть на радиаторе до подключения.

Все комплектующие заглушки и краны должны быть в комплекте с радиатором, но это нужно уточнять у консультанта в магазине. А именно это кран Маевского и заглушки на другой коллектор. Кран Маевского правильно устанавливать динамометрическим ключом, для того чтобы не перетянуть соединение и не повредить кран. Соединения ни в коем случае нельзя ничем зачищать, так как при запуске системы может проявиться протечка.

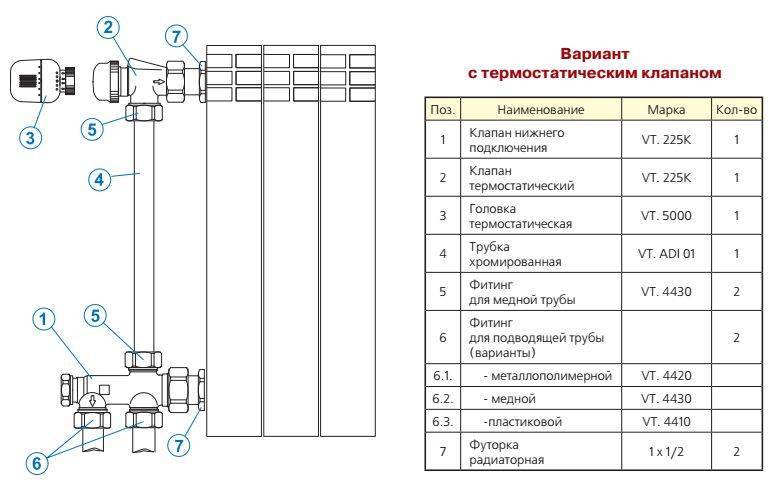

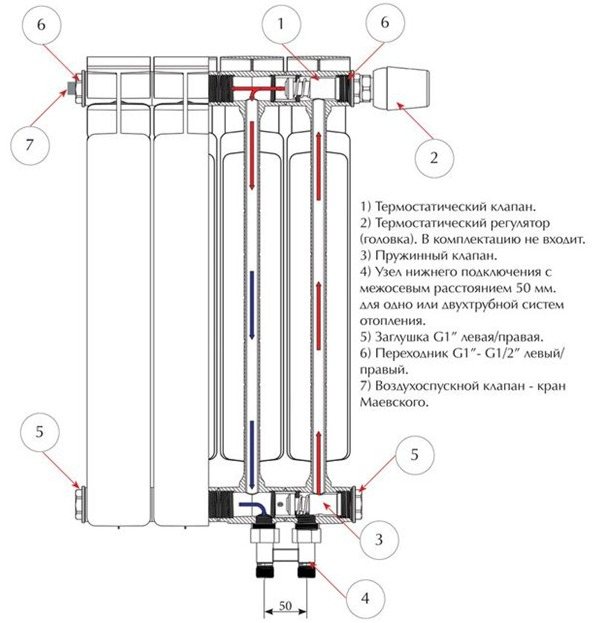

Рис. 6 Устройство биметаллического прибора с нижним подключением

Что еще нужно знать

Боковые присоединительные отверстия (называют еще входы, патрубки и коллекторы) могут иметь разный диаметр. Чаще всего встречаются:

• G1” – один дюйм (2,54 см);
• G3/4” — три четверти дюйма (1,91 см);
• G1/2” – пол дюйма (1,27 см).

Это важно знать при выборе запорной и регулирующей арматуры: нужно знать, можно ли будет подключить устройство к радиатору напрямую или потребуются переходники. При подключении секционных радиаторов любого типа без переходников (футорок) не обойтись: тут в одни коллекторах резьба левая, а в других — правая

Потому для секционных радиаторов с боковым подключением выпускают специальные монтажные комплекты. Они есть для разных диаметров коллекторов и подводящих труб. Их комплектация бывает разной, но чаще всего там есть семь элементов: четыре футорки-перходника, кран «Маевского» (воздухоотводчик) с ключом и заглушка (на неиспользуемый коллектор)

При подключении секционных радиаторов любого типа без переходников (футорок) не обойтись: тут в одни коллекторах резьба левая, а в других — правая. Потому для секционных радиаторов с боковым подключением выпускают специальные монтажные комплекты. Они есть для разных диаметров коллекторов и подводящих труб. Их комплектация бывает разной, но чаще всего там есть семь элементов: четыре футорки-перходника, кран «Маевского» (воздухоотводчик) с ключом и заглушка (на неиспользуемый коллектор).

https://youtube.com/watch?v=nnQz2VA7C_M

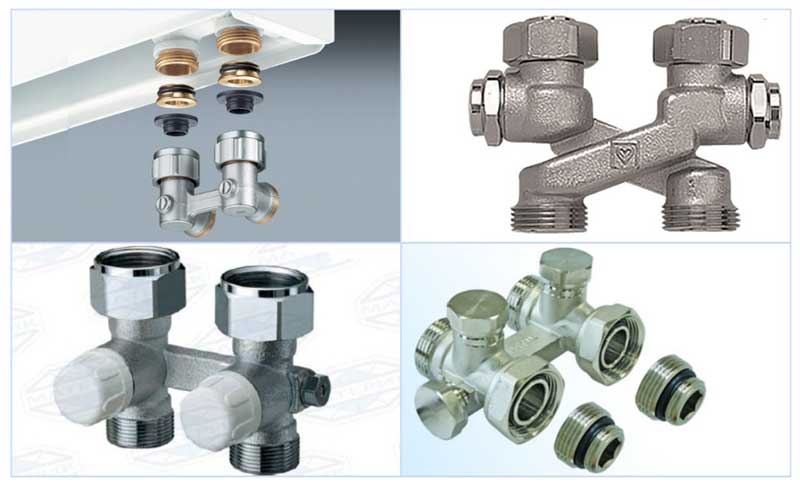

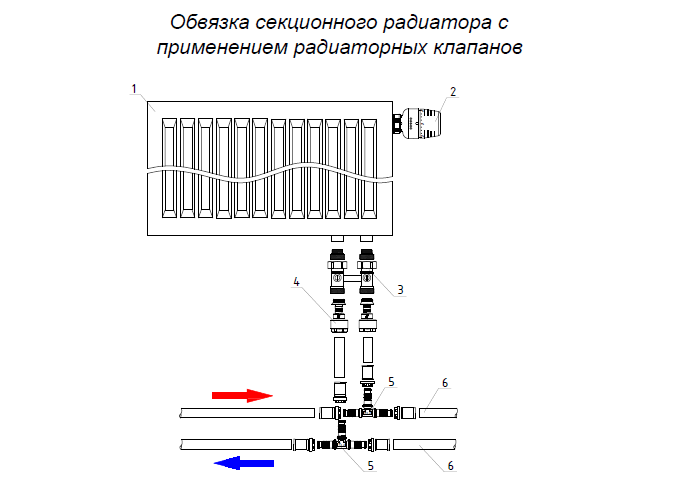

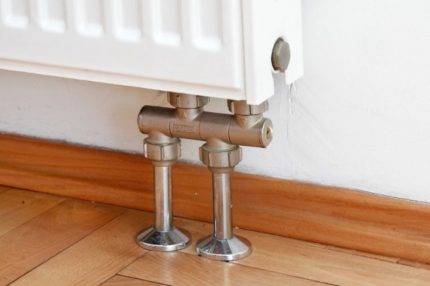

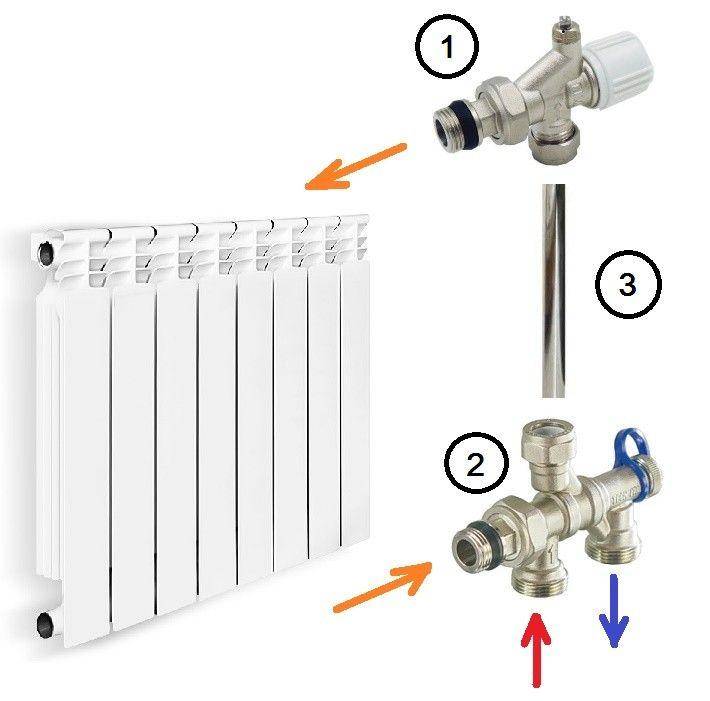

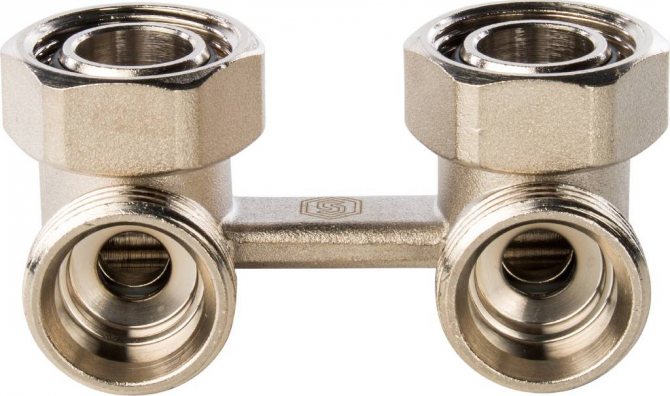

При нижнем подключении все что нужно – это узел подключения радиатора, который еще называют «мультифлекс». Внутрь его встроены два запорных шаровых крана, которые служат для отсечения теплоносителя. При необходимости просто поворачиваете миниатюрные краны и радиатор оказывается отключенным: его можно снимать.

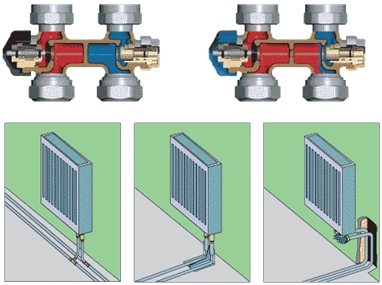

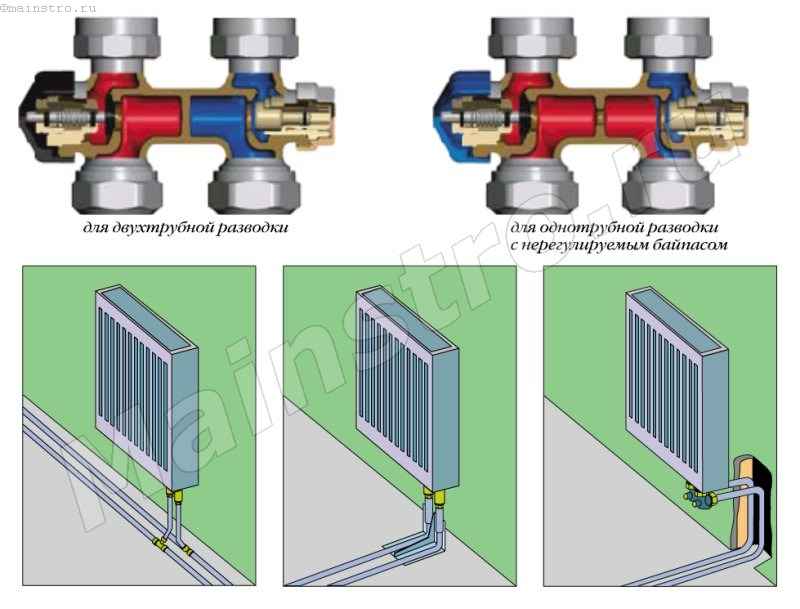

Он может быть:

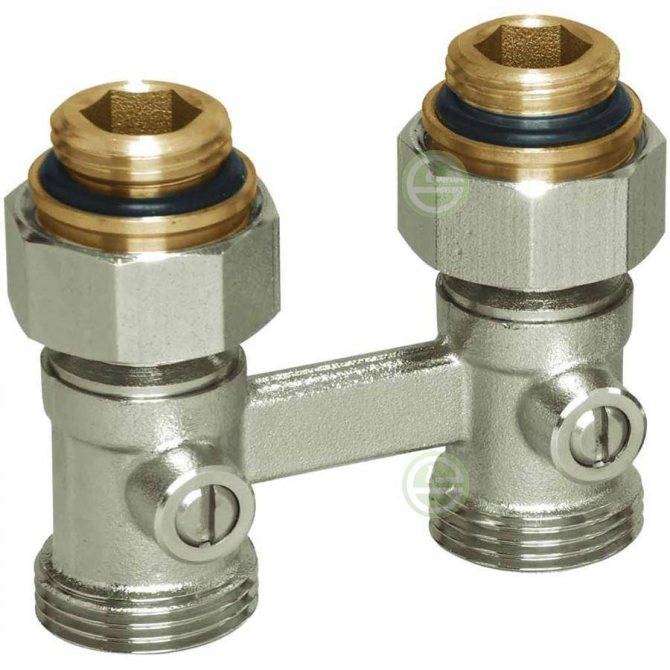

• прямой – трубы подводятся снизу;

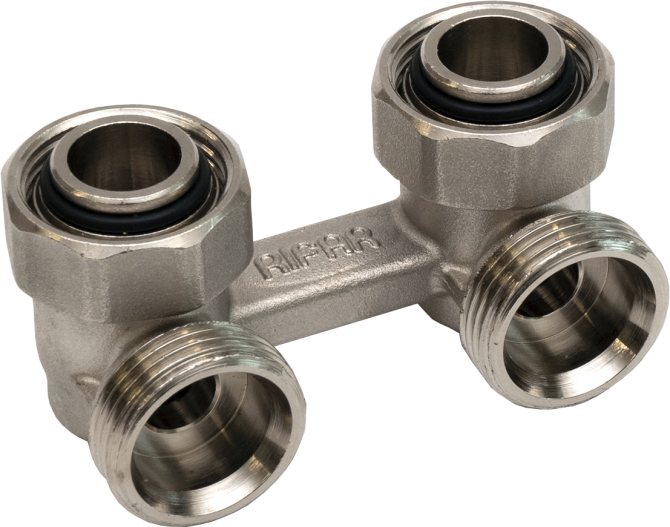

• угловой – трубы выходят из стены.

Выбирая его, важно знать расстояние между центрами патрубков (межосевое расстояние). Это значение указывается в технических данных и обычно это 80 или 50 мм. К узлу нижнего подключения радиаторов имеется набор переходников на любой вид труб

Подробнее об этих фитингах смотрите в видео

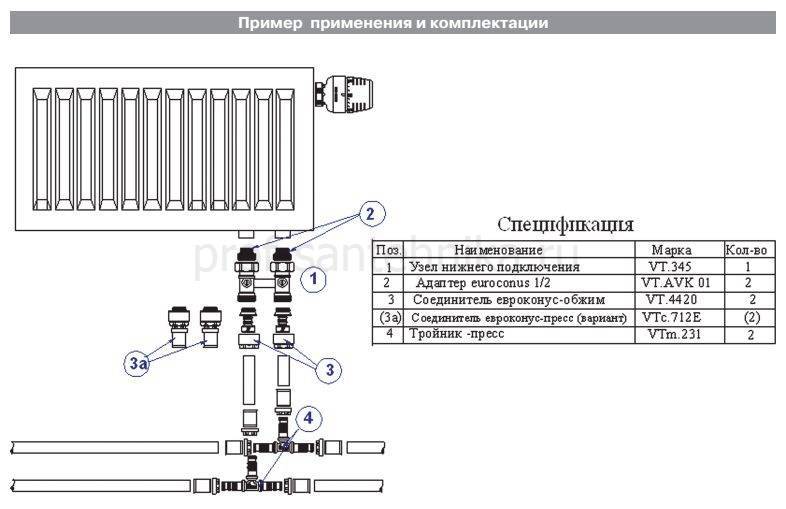

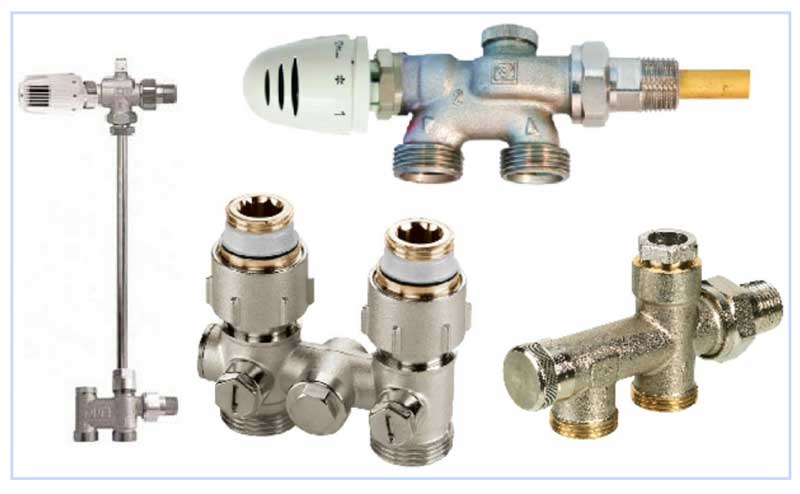

К узлу нижнего подключения радиаторов имеется набор переходников на любой вид труб. Подробнее об этих фитингах смотрите в видео.

Плюсы и минусы технологии

Оптимальный вариант применения узла для подключения отопительного радиатора с нижним типом подводки – двухтрубная система. Коммуникации исключают тепловые потери, имеют несколько преимуществ:

• равномерный нагрев верхней и нижней части батарей;
• легкость последовательного соединения труб;
• качественный прогрев комнат, который позволяет реализовать только двухтрубный способ;
• маскировка радиаторных элементов в полу или стенах;
• быстрый демонтаж и замена элементов;
• возможность установки трубопровода из полипропилена, меди, PEX, биметалла, алюминия, стали.

К минусам нижнего подвода относятся необходимость доукомплектации каждой батареи воздухоотводчиками, невозможность обустройства при наличии циркуляционного насоса.

Какая схема подключения батареи самая эффективная?

Различают три способа установки радиатора.

Диагональная

Считается наиболее эффективной и используется в большинстве случаев.

Фото 1. Четыре варианта диагонального подключения радиатора к отоплению, для однотрубной и двухтрубной систем.

Это связано с высоким КПД:

1. Теплоноситель поступает в батарею из верхнего угла.
2. Жидкость расходится по всему доступному объёму.
3. Вытекает в противоположной точке.

По этой схеме проводят испытания систем на фабриках.

Нижняя

Встречается реже прочих, поскольку обладает меньшим коэффициентом полезного действия. Обе трубы подключают к нижней части батареи. Средние потери составляют 15%.

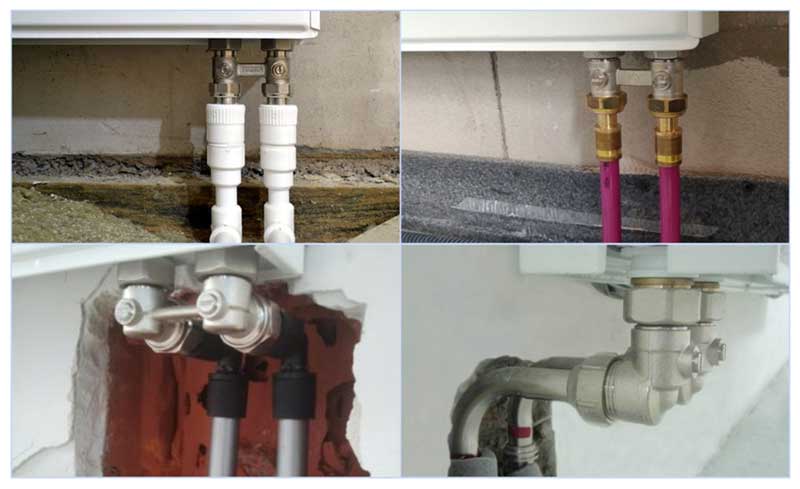

Фото 2. Однотрубный и двухтрубный способ нижнего подключения батареи отопления. Во втором случае нужно больше материалов.

Из плюсов следует выделить возможность монтажа в полу, что скрывает обвязку. А для компенсации низкого КПД рекомендуется устанавливать более мощный радиатор.

Не следует использовать подобную схему в обвязке без насоса, поскольку возникает явление вихря. Поток разогревает поверхность труб, увеличивая теплоотдачу при естественной циркуляции воды. Явление пока не изучено, поэтому непонятны возможные последствия.

Боковая или односторонняя

Соответствуя названию, трубы включают с одного бока: у верхнего и нижнего углов. Подобный вариант установки используют в домах с вертикальными магистралями, например, в многоквартирных. Эта схема не применяется при подводке теплоносителя снизу, поскольку значительно усложняется монтаж.

Фото 3. И однотрубная, и двухтрубная системы позволяют выполнить боковое подключение батареи. В первом случае обязателен байпас.

Обладает высоким КПД, чуть меньшим, чем диагональная схема. Это касается радиаторов с 10 и менее секциями. Длинные батареи хуже прогреваются, поскольку рабочей жидкости приходится совершать долгий путь в одну сторону.

Обвязка из полипропиленовых труб

Прежде чем проводить подключение алюминиевых радиаторов полипропиленовыми трубами, следует составить схему обвязки

При ее составлении важно избежать лишних узлов и «коленец» в трубах, что сделает работу более надежной

Обвязку можно проводить как в однотрубной, так и двухтрубной системе отопления, но с учетом следующих нюансов:

1. В первом варианте обязательно требуется установка байпаса.
2. При двухтрубной системе нужны дополнительные соединительные элементы.

Полипропиленовые трубы можно подсоединить двумя способами:

1. Самым надежным является пайка. так как концы труб и тройник скрепляются при этом настолько прочно, что становятся единой системой, которой не страшны ни высокие температуры, ни повышение давления. Выполняется пайка специальным инструментом.
2. Если использовать фитинги. для крепления которых не нужны специальные приспособления, то следует быть готовыми, что их регулярно придется подкручивать и проверять. Связано это с тем, что при нагреве трубы расширяются, постепенно ослабляя их «хватку». Как только крепления расшатаются, последует протечка.

Чтобы все было сделано правильно, следует соблюдать последовательность действий:

1. Проверить, чтобы срезы той части обвязки, что подходит непосредственно к батарее, были ровными. При необходимости разрезать трубу еще раз.
2. Следующий этап – это пайка частей обвязки, подходящих к штуцеру, расположенному вверху радиатора. При наличии специального паяльника эту процедуру сможет провести даже новичок. Достаточно вставить одну часть тройника в трубу, разогреть место стыка паяльником и подержать их, пока шов не остынет. Как правило, на это уходит не более 3 минут. Тот же процесс проводится со второй стороной тройника.
3. Сборка нижней части обвязки. которая подсоединяется к нижнему штуцеру, проводится аналогичным способом, только потребуется большее количество переходников.
4. Запорное устройство подсоединяется к обеим частям обвязки. для чего откручивается патрубок.

После того, как запорная арматура подсоединена, затягиваются все гайки, предварительно накрутив на резьбу штуцера паклю, пропитанную герметиком.

Если вы решили установить алюминиевые радиаторы отопления важно знать следующее:

Как показывает практика, переделка алюминиевых радиаторов под нижнее подключение пользуется большим спросом, особенно в домах с автономным обогревом. Они смотрятся более эстетично, равномерно и быстро нагревают помещение, но требуют некоторых знаний при монтаже, поэтому их установку рекомендуется доверять профессионалам.

Однотрубная схема (квартирный вариант)

Такая схема подключения очень распространена в многоквартирных домах (от 9-и этажей и выше).

Одна труба (стояк) опускается с технического этажа проходит, все этажи и попадает в подвал, где входит в трубу обратки. В такой системе подключения, будет тепло в верхних квартирах, так как, пройдя все этажи и отдав тепло, к низу, вода в трубе остынет.

А если нет технического этажа (5-и этажные дома и ниже), то такую систему «кольцуют». Одна труба (стояк), подымается с подвала проходит все этажи, идет по квартире последнего этажа в соседнюю комнату и опускается, так же через все этажи в подвал. В таком варианте не известно кому повезло. На первом этаже в одной комнате, может быть тепло, там где труба подымается, а в соседней комнате холодно, там где та же труба опускается, отдав тепло всем квартирам.

Виды систем отопления

Количество тепла, которое будет излучать радиатор отопления, не в последнюю очередь зависит от вида системы отопления и выбранного типа подключения. Чтобы выбрать оптимальный вариант, надо сначала разобраться с тем, какие именно системы отопления бывают и чем они отличаются.

Однотрубные

Однотрубная система отопления — наиболее экономичный вариант с точки зрения затрат при монтаже. Потому именно такой тип разводки предпочитают в многоэтажных домах, хотя и в частных такая система далеко не редкость. При такой схеме радиаторы включены в магистраль последовательно и теплоноситель проходит сначала через один отопительный пробор, затем поступает на вход второго и так далее. Выход последнего радиатора подключается ко входу котла отопления или к стояку в многоэтажках.

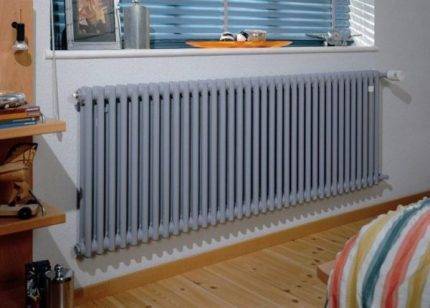

Расположение радиаторов

Традиционным вариантом расположения радиаторов является место под окном. Это объясняется следующим:

• Во-первых, исходящий от батарей теплый воздух препятствует прохождению холода от оконного проема.
• Во-вторых, обогрев стекол теплом от радиаторов препятствует образованию конденсата.

Однако для эффективной работы батареи должны занимать под окном более 70 процентов площади. Это следует помнить при подключении батарей отопления и схемы обвязки.

Помимо этого правильной должна быть высота батареи и место расположения элемента отопления под окном. Схема монтажа батарей отопления подразумевает соблюдение следующих условий:

• Расстояние от пола до нижнего уровня радиатора должно составлять 8-12 см. При меньшем расстоянии могут возникнуть сложности с уборкой под батареей, увеличение просвета ведет к понижению температуры воздуха на полу.
• Между подоконником и верхним уровнем радиатора также следует оставить пространство в 10-12 см. Это позволит теплому воздуху беспрепятственно обогнуть подоконник и подняться к оконному стеклу.
• Большое значение имеет расстояние от стены до задней стенки батареи, оно должно составлять не меньше 5 см. В этом случае тепло может подниматься между стеной и батареей, увеличивая скорость обогрева комнаты.

Особенности схемы диагонального подсоединения

Если вы тоже задались вопросом о том, почему диагональное подключение является наиболее эффективным, то следует рассмотреть этот вариант более подробно

Если принять во внимание процесс, где задействованы горячий воздух или вода, то действие будет происходить по одному физическому закону, который предполагает подъем теплых масс наверх, тогда как холодные опускаются вниз

Для обеспечения равномерного распределения тепла по объему радиатора следует распределить теплоноситель по батарее. Как было упомянуто выше, боковое подключение в городских квартирах выступает в качестве основной схемы. Ведь там используется принудительная циркуляция под высоким давлением. Диаметр выходящих и исходящих патрубков составляет всего лишь 20 мм. Через них вода поступает в батарею под высоким напором, что позволяет равномерно и быстро заполнить устройство.

Если же речь идет о частном домостроении, где циркуляция естественная, заполнение радиаторов происходит под воздействием вышеупомянутого физического закона. Именно поэтому горячие потоки проникают через верхний патрубок, выталкивая холодную воду через нижний выход с противоположной стороны. Два патрубка располагаются диагонально, если рассматривать прибор. Отсюда и следует название подключения. Теплоноситель заполняет батарею постепенно, отдавая тепло всему объему. Необходимо учитывать не только закон теплоотдачи, но и физический закон. Именно поэтому данная схема является наиболее эффективной.

Схемы подключения радиаторов

Насколько хорошо будут греться радиаторы зависит от того, как в них подавать теплоноситель. Есть более и менее эффективные варианты.

Радиаторы с нижним подключением

Все радиаторы отопления имеют два типа подключения — боковое и нижнее. С нижним подключением никаких разночтений быть не может. Есть всего два патрубка — входной и выходной. Соответственно, с одной стороны в радиатор подается теплоноситель, с другой отводится.

Нижнее подключение радиаторов отопления при однотрубной и двухтрубной системе отопления

Конкретно, куда подключать подающий, а куда обратный написано в инструкции по монтажу, которая обязательно должна быть в наличии.

Батареи отопления с боковым подключением

При боковом подключении вариантов намного больше: тут подающий и обратный трубопровод можно подсоединить в два патрубка, соответственно, вариантов четыре.

Вариант №1. Диагональное подключение

Такое подключение радиаторов отопления считают наиболее эффективным, его берут за эталон и именно так испытывают производители свои отопительные приборы и данные в паспорте по тепловой мощности — для такой подводки. Все остальные типы подключения менее эффективно отдают тепло.

Диагональная схема подключения радиаторов отопления при двухтрубной и однотрубной системе

Все потому, что при диагональном подключении батарей горячий теплоноситель подается на верхний вход с одной стороны, проходит через весь радиатор и выходит с противоположной, нижней стороны.

Вариант №2. Одностороннее

Как понятно из названия, подключаются трубопроводы с одной стороны — подача сверху, обратка — снизу. Этот вариант удобен, когда стояк проходит сбоку от отопительного прибора, что часто бывает в квартирах, потому именно такой тип подключения обычно и преобладает. Когда теплоноситель подводится снизу, такая схема используется нечасто — не очень удобно располагать трубы.

Боковое подключение для двухтрубной и однотрубной системы

При таком подключении радиаторов эффективность нагрева только чуть ниже — на 2 %. Но это только если секций в радиаторах немного — не более 10. При более длинной батарее ее дальний от край будет плохо греться или вообще останется холодным. В панельных радиаторах для решения проблемы ставят удлинители потока — трубки, которые доводят теплоноситель чуть дальше середины. Такие же устройства можно устанавливать в алюминиевые или биметаллические радиаторы, улучшая при этом теплоотдачу.

Вариант №3. Нижнее или седельное подключение

Из всех вариантов седельное подключение радиаторов отопления самое малоэффективное. Потери составляют примерно 12-14%. Но данный вариант самый незаметный — трубы обычно укладываются по полу или под ним и такой способ наиболее оптимальный с точки зрения эстетики. А чтобы потери не влияли на температуру в помещении, можно радиатор взять чуть более мощный чем требуется.

Седельное подключение радиаторов отопления

В системах с естественной циркуляцией такой тип подключения делать не стоит, а вот при наличии насоса работает она неплохо. В некоторых случаях даже не хуже бокового. Просто при какой-то скорости движения теплоносителя возникают вихревые потоки, вся поверхность разогревается, повышается теплоотдача. Данные явления пока не изучены до конца, потому спрогнозировать поведение теплоносителя пока невозможно.

Выбор и монтаж радиаторов

Перед установкой нужно сделать разметку. она делается карандашом на стене. При этом отмечаются точки, куда будут установлены кронштейны. Низ радиатора должен находиться минимум в 7 см от пола и 10 см от окна (если расположен под окном). Расстояния выдерживаются, чтобы воздух в помещении свободно циркулировал. Расстояние до стены должно составлять около 5 см.

Для более эффективной циркуляции теплоносителя радиаторы отопления устанавливаются с небольшим наклоном. это исключает и скапливание воздуха в системе отопления.

При подключении важно следовать маркировке и не перепутать обратку и подачу. При неправильном подключении радиатор отопления может быть поврежден, а его эффективность снизится более чем на 60 процентов

Различают следующие типы нижнего подключения:

• односторонняя подводка – трубы выходят с угла внизу и расположены рядом, теплопотери могут составить около 20 процентов;
• разносторонняя подводка – трубы подсоединены с разных сторон. у такой системы больше преимуществ, так как протяженность подающей и обратной линии меньше, и циркуляция может происходить с разных сторон, теплопотери составляют до 12 процентов;

Также используется подключение «сверху-вниз». но в этом случае все трубы отопления спрятать не получится, так как подача теплоносителя будет осуществляться в верхнем углу, а вывод будет с противоположного нижнего угла. Если радиатор отопления замыкающий, тогда обратка будет выведена с той же стороны, но с нижнего угла. В этом случае теплопотери снижаются до 2 процентов.

Если подсоединение радиаторов отопления планируется выполнять собственноручно, важно соблюдать технику монтажа и безопасности. Теплоноситель при установке или ремонте должен быть слит, батареи холодные

При возникновении сомнений лучше вызвать мастера или воспользоваться обучающим видео-уроком, так как при нижнем подсоединении будет сложно произвести ремонт участков. Систему отопления с нижним отоплением лучше планировать вместе с планировкой дома.

Радиаторы отопления с нижним подключением Радиаторы алюминиевые для дома Стальные панельные радиаторы Радиаторы отопления или теплый пол

Возможные схемы подключения

Самое эффективное подключение батарей достаточно легко выполнить – как с точки зрения кол-ва узлов, так и в плане технологии монтажа.

Устройство радиатора отопленияДвухтрубная система отопления

Вариант №1. Схема Тихельмана

Наиболее популярная схема подводки, главным ее достоинством является максимальная эффективность всех отопительных радиаторов в любой точке системы. Кроме того, схема Тихельмана позволяет регулировать отдельный радиатор без какого-либо влияния на остальные узлы системы. Так, если в одной из комнат будет очень жарко, то батарею там можно отключить полностью/частично от поступления горячего теплоносителя. А та тепловая энергия, которая в результате освободится, будет равномерно распределена по остальным радиаторам.

Схема ТихельманаРешение Альберта Тихельмана

Также к преимуществам схемы можно отнести то, что вода в обеих трубах имеется общее направление движения. В плане гидравлики это очень даже хорошо, поскольку нагрузка на все узлы системы (в частности, на насос и котел отопления) заметно падает.

Горячая вода начинает двигаться от котла, поочередно продвигаясь по всем радиаторам. Движение «обратки» также начинается от первой батареи. Получается, что батарея №1 будет последней на пути «обратки», но первой на подаче горячего теплоносителя. К батарее №2 вода будет поступать с чуть меньшей температурой, однако этот узел уже ближе первого к котлу на контуре «обратки».

Процесс тока воды

Аналогичным образом ситуация обстоит с каждым последующим радиатором: чем он дальше от источника горячего теплоносителя, тем меньшее расстояние до точки выхода холодной воды. Как результат – условия для всех батарей примерно равны (в плане обмена теплом с системой), все они прогреваются одинаково вне зависимости от своего расположения.

Для разводки используются трубы диаметром 25 мм, в то время как подключение батарей к сети выполняется с помощью труб 20 мм.

Радиатор посередине работать не будет

Минус у схемы Тихельмана всего один – радиаторы нельзя размещать ровно посередине системы (они в этом месте попросту не будут греть). Это объясняется гидравлическим эффектом, который возникает в середине – здесь отток холодной и подача горячей жидкости образуют равное давление. В реальности же подобное почти не встречается, проблему решают незначительным перемещением батареи вправо или влево. Хотя есть и более простой вариант – создать небольшой виток на одном из контуров, чтобы увеличить его длину и сместить тем самым отопительную батарею с середины.

Тупиковая и попутная схемы отопления дома

Вариант №2. Подключение посредством двух двойных коллекторов

Данная схема отличается от предыдущей тем, что батарея, являющаяся первой к котлу отопления на подаче, одновременно первая и на пути «обратки». Эта первая батарея работает максимально эффективно, в то время как остальные узлы теряют эффективность по мере своего отдаление в системе.

Подключение через два двойных коллектора

Использование двух коллекторов дает возможность минимизации данного эффекта, т. к. создаются два контура. Благодаря этому число радиаторов в одном контуре уменьшается, а тепловая энергия распределяется более-менее равномерно.

Два контура

В этой схема каждый последующий радиатор греется хуже, о чем мы уже упоминали выше, но частично данный эффект можно устранить посредством балансировочных клапанов. Если на подаче к первому радиатору этот клапан немного прикрутить, то к остальным узлам, более удаленным, обеспечится лучший приток теплоносителя. Отметим также, что регулировать клапаны необходимо в любом случае, поскольку в действительности длина контуров, которые создаются коллекторами, всегда несколько различается. Следовательно, в батареях будет неодинаковое количество тепла, а потому они нуждаются в балансировке с целью уравновесить эффективность их работы.

Какую схему выбрать?

Из всего, что мы рассказали выше, можно сделать вывод: самой простой, гибкой и эффективной является именно схема Тихельмана. Использование двух двойных коллекторов может стать некой альтернативой – эффективность распределения жидкости у такой схемы достаточно высокая, однако имеют место некоторые сложности при монтаже; кроме того, в дальнейшем потребуется дополнительная регулировка.

Схема петли Тихельмана

Типы фитингов для узла

Типы фитингов, которые применяются для соединения труб и радиаторов в системе отопления Подключать коммуникации нижним способом можно при помощи трех типов фитингов:

• Прямые. Применяются для подведения модулей радиаторов к патрубкам, выходящим из пола в вертикальном положении. Прямая схема фитингов предусматривает наличие фитингов с «американкой» (накидной гайкой) или компрессионной переходной муфтой.
• Угловые. Трубы выводятся из стены на минимальной высоте от напольной поверхности. Угловой фитинг подсоединяется американкой, расположенной на концах патрубков.
• Кранов для закрытия системы и регулировки температуры. Фитинг встраивается в корпус батареи и обеспечивает скорость подсоединения к двухтрубной разводке. При помощи шаровых или вентильных кранов с утопленными наконечниками можно отрегулировать обратку, подачу, выключать радиаторы.

Части стального трубопровода фиксируют накидной металлопластиковой гайкой с разъемом типа «Евроконус».

Радиаторы с нижней подводкой

Выпускаются следующие виды радиаторов с нижним подключением:

• стальные панельные;
• стальные трубчатые;
• биметаллические;
• алюминиевые.

Стальные панельные радиаторы

Наибольшую долю рынка занимают стальные панельные радиаторы. Подводящая и отводящая трубки располагаются у них чаще всего с одной стороны. Также встречаются модели, когда трубки находятся с разных сторон – справа и слева. Стальные батареи отличаются высокой теплоотдачей и удобством в эксплуатации – за ними легко ухаживать.

Трубчатые стальные радиаторы

Если к отопительной системе предъявляются более жесткие требования по дизайну, следует обратить внимание на трубчатые стальные модели с нижним подключением. Они характеризуются неплохим внешним видом и хорошо подходят для установки в любых помещениях

Некоторые из них напоминают по своему внешнему виду классические чугунные батареи, отличаясь от них более продвинутыми техническими характеристиками.

Если вы решили остановиться на панельных или трубчатых моделях, не забудьте приобрести узлы подключения для радиаторов с нижней подводкой. Для однотрубных систем выбирайте узлы со встроенными байпасами и регулировочными кранами.

Трубчатые вертикальные радиаторы

Трубчатые вертикальные радиаторы отопления с нижней разводкой хорошо смотрятся в ванных комнатах, на лестничных площадках, в узких помещениях, а также в помещениях с панорамными окнами (в этом случае они располагаются по бокам от окон). Если вы собрались устанавливать вертикальные батареи, будьте готовы к большим расходам – они отличаются высокой стоимостью. Но смотрятся просто великолепно.

Примечательной особенностью вертикальных батарей является то, что среди них встречаются дизайнерские модели, используемые для установки в помещениях с дизайнерской отделкой.

Биметаллические радиаторы

Биметаллические радиаторы с нижним подключением имеют одинаковую конструкцию с алюминиевыми батареями. Как и в случае со стальными моделями, подключение выполняется снизу и с двух сторон, либо снизу и с одной стороны (с помощью узлов подключения). Теплоотдача у таких батарей немного ниже, чем у стальных моделей, но это не мешает устанавливать их в помещениях, где требуется скрыть трубы отопления в стенах или в полах.

Алюминиевые радиаторы с нижним подключением встречаются в продаже значительно реже, а лидером в этой сфере являются стальные модели – панельные и трубчатые (в том числе и дизайнерские).

Какие же батареи лучше всего использовать в отопительных системах, где будет применена нижняя подводка? Предпочтение следует отдать алюминиевым и стальным моделям, так как они обладают наибольшей теплоотдачей. Также они выигрывают по стоимости. Что касается чугунных батарей, которые тоже могут быть подключены по схеме с нижней разводкой, то они не отличаются высокой теплоотдачей.

Как выбирать элементы обвязки

При выборе насоса нужно обратить внимание на тепловую нагрузку на контур

Здесь важно вычислить разницу между температурой воды на подачу и в обратке.. Формула следующая:

Формула следующая:

• Q=0,86хR/Dt,
• где Q — показатель производительности насоса (кубометры в час),
• R — мощность котла,
• Dt — температурная разница.

Например, при мощности котла 20 кВт и температурных показателях отопительной системы 80/60oС насос нужен со следующими эксплуатационными характеристиками:

0,86х20(80-60)=0,86 м3/ч.

Хорошо себя показывает насос, у которого ступенчатая регулировка мощности. Он сможет обеспечить такой уровень производительности, чтобы радиаторы по всему контуру равномерно прогревались.

Такой параметр, как напор теплоносителя, который измеряется в метрах водяного столба, можно не учитывать. В системе отопления не имеет никакого значения количество этажей в здании, этаж, на котором стоит циркуляционный насос. Минимальное значение насоса — 2 метра. Приборы с таким параметром хорошо справляются с движением теплоносителя в водяном контуре многоквартирного дома с высоким гидравлическим сопротивлением. Когда выполняется обвязка котла отопления, эти моменты нужно помнить.

На что обратить внимание при установке мембранного бачка:

Прежде всего, важно выбрать объём бачка. Он должен составлять 1/10 часть от объёма теплоносителя в водяном контуре

Есть простой способ это вычислить. Если в отопительной системе стоят алюминиевые или биметаллические радиаторы, то на 1 киловатт мощности котла идёт 15 литров теплоносителя. Бачок выдерживает температуру до +120 C. Рабочее давление устройства зачастую не превышает 1,5 бар. Иногда возникает необходимость его увеличить. Для этого накачивают воздух в бачок с помощью велосипедного насоса.

Как выбирают элементы группы безопасности:

• У клапана верхняя граница допустимого давления 2,5 бар.
• Манометр нужно выбирать с давлением в 4 атмосферы.

Как располагать элементы обвязки:

• Циркуляционный насос ставят перед камерой сгорания (перед теплообменником), там, где более низкая температура.
• Клапан и манометр монтируют при выходе из теплообменника, в месте, где давление начинает повышаться.
• Расширительный бачок монтируют в любом участке контура, но не рядом с насосом (колебания давления приведут к износу бачка).
