Какое давление воды должно быть в системе водоснабжения

В ходе проектирования и построения водопроводный сетей частных домов особое внимание обращают на такой параметр, как давление воды. Отклонения от нормы зачастую становятся причиной некоторых трудностей использования бытовых и сантехнических приборов. Возводя собственный дом, следует знать эти нормативные параметры. Кроме того, необходимо быть в курсе способов, позволяющих повысить давление воды в водопроводных трубах.

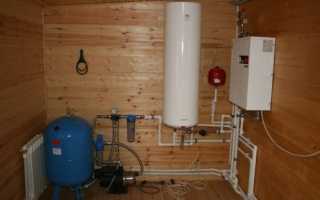

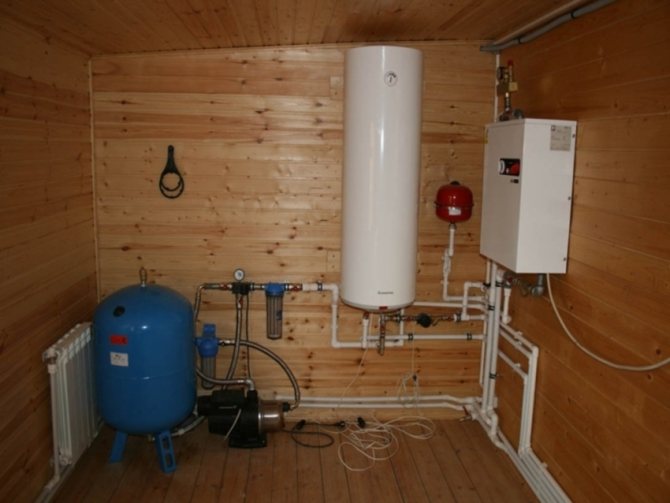

Оптимальное давление воды в частном доме

Давление в водоснабжающей системе измеряется в барах и атмосферах.

• 1 бар равен приблизительно 10 метрам водяного столба или 1 технической атмосфере
• 1 техническая атмосфера сопоставима с давлением от приложения силы весом 1 кг на плоскость площадью 1 см²

Согласно СНиП 2.0401-85 «Внутренний водопровод и канализация зданий» установлены следующие нормы давления воды:

• для холодной — от 0,3 до 6 бар
• для горячей – от 0,3 до 4,5 бар

Давление в централизованных магистралях, обслуживающих многоэтажные строения, составляет 4–4,5 бара. У владельцев частных домов с автономным водоснабжением есть возможность повысить давление и увеличить напор в водопроводе до 7,5, а иногда и до 10 бар в соответствии с требованиями различных видов оборудования, которое необходимо установить в помещениях.

Обычно стандартное давление в трубопроводной сети с напорным насосом варьируется в диапазоне 1,4–2,8 бар и фиксируется в заводских настройках реле давления.

Причины слабого и избыточного напора

Чаще всего снижение напора воды происходит из-за естественного износа трубопровода. К тому же, если для его прокладки использовались металлические трубы, то со временем напор будет снижаться из-за коррозии.

Причинами слабого напора также являются:

Затем доводить до потребителей, находящихся на большом расстоянии от станции, да еще и на разной высоте. Если мощность насосов не соответствует этой ситуации, напор будет слабым.

• Низкий ресурс самой скважины, из которой берут воду. Даже, если изначально все было нормально, источник постепенно опустошается, и давление снижается.
• Появление новых точек водозабора, которые могут работать одновременно – например, приобретают еще посудомоечную машину или ванну с гидромассажм. Если в проекте их появление учтено не было, то теперь придется его переделывать, возможно, покупать дополнительное оборудование.

Каким должно быть давление воды

Напор воды в автономной водопроводной системе определяется с учётом эксплуатационных характеристик используемой сантехники:

• джакузи — 4 бара
• смеситель в ванной, душ, приборы для пожаротушения – 1,5 бара
• стиральная машина – 2 бара
• поливочное оборудование – 5 бар

Наиболее приемлемым для водообеспечения частного дома считается давление с отметкой в 4 бара. Оно отлично подходит для фасонных элементов трубопровода, а также запорной и регулирующей арматуры. При увеличении показателей до планки в 6,5 бар некоторые устройства подвергаются риску поломки или сбоя в работе. Например, давление в фонтанирующих артезианских скважинах насчитывает 10 бар и в большинстве случаев выводит из строя фасонные детали и запорно-регулирующую арматуру, провоцируя протечки в зонах установки.

Обозначение напора в трубопроводе

Традиционно давление измеряют в Паскалях (Па), однако в сфере водоснабжения приняты и другие условные обозначения, — при этом в разных странах они отличаются:

• В России давление принято измерять в кгс/см². 100 кгс/см² тождествено 980,67 Па.
• В европейских странах применяют другую условную единицу – бар, который равен 10⁵ Па.
• В Англии и США используют обозначение psi, что соответствует 6,87 кПа.

Также давление измеряют в технических атмосферах и миллиметрах ртутного столба.

К сведению. Напор воды в 1 бар соответствует 1,02 атмосфер и равнозначно 10-ти метрам водного столба.

Соотношение величин разных обозначений приведено в следующей таблице:

Как измерить давление в системе водоснабжения

Инструментом для самостоятельного измерения давления в системе водоснабжения служит манометр. Как правило, подобным прибором оснащают обогревательные котлы. Для контроля интенсивности напора его монтируют рядом со счётчиком воды на входе водопроводной трубы в дом и сравнивают цифры с технологическими нормативами и государственными стандартами ГОСТ.

Следить за работой манометра нужно регулярно, так как превышение давления чревато поломками, а снижение — недостаточным напором воды и уменьшением объема её поступления к потребителям. Определить точку, в которой произошло снижение давления, поможет портативный манометр, измеряющий бары в жидкости. Его фиксируют в местах крепления труб (колодец, насосная станция, область присоединения трубы в здание), и он показывает, на каком участке возникла проблема. При обнаружении любых неполадок с давлением в системе водоснабжения, следует обязательно доверить их устранение профессионалам, чтобы избежать ещё более серьезных повреждений.

Куда обращаться с проблемой неправильного давления

В заключение отметим, что если проблема носит локальный характер и затруднения возникают только в вашей квартире, то вы можете обратиться к любому мастеру-сантехнику за помощью. Если же вы уверены, что давление изначально занижено, то обращайтесь в управляющую компанию с претензией. В назначенное время придет специалист, который выполнит замеры, на основании чего будут приняты меры.

Предыдущая запись Регулятор давления воды: принцип работы и правильный монтаж в систему водоснабжения

Следующая запись Водопровод на даче из колодца с помощью погружного насоса и гидроаккумулятора

Какие причины могут быть у повышения или понижения давления

Снижение давления в водном потоке происходит чаще, чем повышение. Напор может слабеть по множеству причин, основные из которых изложены в списке ниже.

• Засоры. Насосы или насосные станции, расположенные под землей, забиваются песком, илом или глиной и не могут в полном объёме перекачивать воду, из-за чего давление падает. Засоряться могут и фильтры, забивающиеся водными взвесями. Чистят их по-разному в зависимости от модели: фильтры тонкой очистки снимают и промывают проточной водой, а в случае с засорением блока грубой очистки, нужно разобрать его и заменить внутренний картридж.
• Разгерметизация стыков и повреждения самой трубы. Пластиковые трубы могут треснуть, а металлические подвергаются коррозии, вызывая протечки.
• Поломки оборудования. Длительная эксплуатация неизбежно приводит к износу деталей — шестерёнок, винтов, рабочего колеса или резинового поршня в насосах. Системы также дают сбой из-за загрязнений, например, самопроизвольно сдвигается механизм переключения в сторону низкого или высокого давления. Нарушение герметичности системы также приводит к увеличению потери воды в процессе перекачки и, как следствие, к снижению давления.
• Неправильная установка или неосторожное обращение с сантехнической арматурой. Сломанные или неграмотно установленные крепления и шарниры провоцируют большие потери воды, так как располагаются по всему периметру трубы.
• Изменение параметров источника. У каждого колодца или скважины есть свой срок службы. Если они установлены на песке, то через какое-то время заиливаются, насос засоряется, и нагрузка на него возрастает. Чтобы не допустить этого, нужно перед проектированием дома заранее предусмотреть несколько запасных мест под колодцы или скважины.
• Низкий дебит скважины. Давление в водопроводе не падает, пока скважинная шахта заполнена водой. По мере её опустошения напор будет уменьшаться, и в конечном итоге жидкость не сможет поступать в трубу.
• Недостаточно мощная напорная установка. Чтобы довести воду до всех водопотребителей, размещенных на разной удаленности от насоса и разной высоте, требуется оборудование, которое может поднять воду в шахте скважины на оптимальный уровень.
• Одновременная работа нескольких водопотребителей. При проектировании системы водоснабжения нужно как можно точнее рассчитать количество точек потребления воды, которые будут функционировать параллельно.

Повышение давления в системе водоснабжения случается реже, но как правило, это происходит из-за излишней мощности напорного оборудования или скопления воздушных пробок в водопроводе.

Почему важно соблюдать параметры?

Соблюдение нормативов играет очень важную роль, поскольку только в этом случае возможно нормальное функционирование бытовых приборов, подключенных к системе водоснабжения. Многие из них, например, стиральные и посудомоечные машины, а также ванны с гидромассажем, просто не будут работать при снижении давления до минимума.

И в итоге техника будет быстрее выходить из строя, так же, как и особо чувствительные элементы системы водоснабжения. Кроме того, в этом случае возможны протечки.

Устройства для повышения давления в системе водоснабжения

Наиболее распространенные устройства для повышения давления в системе водоснабжения представлены в таблице ниже.

Подключение водопровода к частному дому — сложный технический процесс, требующих знания норм и стандартов давления воды в системе водоснабжения. Задачу по регулированию водного напора стоит поручить профессиональным сантехникам в целях предотвращения поломок дорогостоящего оборудования и избежания непредвиденных расходов.

Перейти в каталог

Что делать, если нет давления или оно не соответствует нормативу?

В данном случае возможны две ситуации. Первая – вода в трубопровод поступает, но напор слишком слабый. Вторая – на верхних этажах вода в трубопровод не поступает.

Для начала нужно проверить систему водоснабжения, поскольку причиной обеих проблем может быть засорение трубопровода.

Это делается в несколько этапов:

1. Сначала проверяются фильтры-грязевики, поскольку именно их засорение является наиболее распространенной причиной снижения напора. При необходимости их прочищают.
2. Затем проверяют аэраторы, которые также могут засоряться, снижая напор. Иногда одной только их прочистки достаточно для нормализации давления.
3. Проверяется состояние арматуры. Если просвет сузился, то это произошло из-за отложений, и лучше запорную арматуру поменять.
4. Последний этап – проверка труб. На них также могут образовываться нерастворимые отложения, и это влияет на показатели напора. Выход только один – замена.

Если же засора нет, то в первом случае нужно установить насос, повышающий давление. Возможно, стоит приобрести оборудование более высокой мощности. Однако, если причина кроется в снижении ресурса источника, то здесь более производительный насос не только не поможет, но даже и усугубит проблему.

А если вода на второй этаж не поступает, то потребуется уже установка накопительной емкости или домашней станции с гидроаккумулятором. Последний также часто называется мембранным баком.

Он представляет собой устройство с герметичным корпусом, которое состоит из двух камер, отделенных друг от друга мембраной из безопасного и прочного материала – бутила. Одна часть бака заполнена воздухом под давлением, в другой постепенно накапливается вода, поступающая из водопровода.

Станция с гидроаккумулятором хороша уже тем, что позволяет создать в доме некоторый запас питьевой воды. И заодно решает проблемы с напором за счет регулирования давления внутри камер гидроаккумулятора.

Когда показатель давления воздуха доходит до порогового значения, встроенное реле автоматически отключает работавший насос. Когда давление в камере с водой снижается по мере ее расхода, реле включает оборудование. Для регулирования давления в мембранном баке имеется воздушный клапан.

Для установки такой станции с гидроаккумулятором следует помнить, что:

• выбор осуществляется с учетом всех параметров системы;
• размещать ее можно на любом уровне дома;
• устанавливать нужно так, чтобы оставался свободный доступ к оборудованию, на случай проведения ремонта или профилактики.

Как выровнять?

Иногда для выравнивания используются только предохранительные клапаны, при наличии которых компенсатор будет отправлять лишнюю воду в канализацию.

Как сделать постоянным?

Для того, чтобы система автономного водоснабжения работала со стабильным напором давления, нужно устранить риск гидроударов, который остается высоким даже при использовании гидроаккумулятора с мембраной.

Кроме того, важно добиться стабилизации давления в тех домах, где несколько водозаборных точек могут работать одновременно: например, если один человек использует душевую кабину, второй запускает посудомоечную машину, а третий решил полить огород. В таком случае следует установить частотный преобразователь, который:

В таком случае следует установить частотный преобразователь, который:

• поддерживает стабильный напор воды в нескольких точках;
• может работать в плавном режиме и при пуске, и при остановке, что продлевает срок его службы;
• оснащен защитой от холостого хода;
• дает возможность значительно уменьшить объем мембранного бака, что позволяет сразу и решить проблему неприятного запаха, появляющуюся при застое воды.

Особых проблем установка частотного преобразователя вызвать не должна. Более того, многие насосные станции уже включают в себя встроенный преобразователь.

Но можно купить его отдельно и интегрировать в работающую систему. Нужно только при выборе учесть такие характеристики как мощность, напряжение и номинальная сила тока.

Некоторые особенности автономных водопроводов

Те сети водоснабжения, которые работают от скважин или колодцев, то есть являются автономными от центрального водопровода, имеют в вопросе создаваемого напора некоторые особенности:

• Есть необходимость в подъеме воды из колодца или скважины;
• Необходимо обеспечить нормальное давление в разно удаленных точках водосбора, а также в точках, находящихся на разной высоте.

Схема автономного водопровода

Есть у автономных водопроводов и две главные проблемы, которые точно противоположны друг другу:

• Запас скважины не способен не то что повысить напор, а даже поддерживать его в нормальном состоянии. Это значит, что для среднестатистической семьи с ее суточным расходом воды, ее просто не хватает. Поэтому сперва насосы качают жидкость по системе и создают нормальный напор, но с течением времени он ослабевает;
• Воды в скважине большем, чем предостаточно. Поэтому насосы постоянно качают воду и могут создавать давление, которое значительно превышает необходимое, вплоть до 6 атмосфер, что может привести к утечкам в водопроводе. Кроме того высокое давление приводит к повышенному износу всех элементов сите водоснабжения.

Совет! Решить вторую проблему довольно просто. Нужно всего лишь правильно выбрать насос, мощность которого будет учитывать суточную норму потребления воды.

А вот чтобы увеличить напор придется проделать более сложную работу.

Как повысить напор

В квартире или доме коттеджного типа напор в трубопроводе можно повысить единственным способом — установкой в магистраль специального повысительного насоса.

Агрегат своими лопастями рабочего колеса будет проталкивать воду по трубам с повышенной скоростью, создавая при этом в магистрали повышенное давление.

В многоэтажках МКД может возникнуть ситуация, когда применение повысительного электронасоса в квартире приведет к откачиванию воды из стояков потребителей вышерасположенных или нижних этажей. Чтобы избежать жалоб от соседей и возможных неприятностей один из вариантов — установить в квартире накопительную емкость. В нее монтируют поплавковый выключатель, имеющий внутри связанный с рычагом автоматический запорный клапан и подсоединяют входной патрубок к водопроводу. После наполнения резервуара водой поплавок поднимается и перекрывает водоподачу (принцип работы аналогичен системе наполнения унитазов).

Так как накопительная емкость не всегда может обеспечить требуемый напор в квартире, в линию дополнительно монтируют повысительный насос, автоматически включающийся при напоре в трубопроводе 0,2 или 0,3 бара.

Рис. 11 Замер напора в квартире

Что приводит к нарушениям

Существует несколько причин, по которым давление воды в системе водоснабжения отклоняется от нормы. Одна из распространенных проблем – износ труб. Если водопровод служит достаточно долго, и владелец дома пренебрегает регламентным обслуживанием и ремонтом, негативные последствия неизбежны. Не лучшим образом на состояние труб влияет чересчур жесткая вода, от постоянного контакта с которой рано или поздно образуется известковый налет. В случае видимого повреждения стенок труб единственным выходом будет их замена – другого решения проблемы не существует.

В числе других причин, по которым нарушается давление воды в частном доме, можно упомянуть следующие моменты.

• Недостаточный дебит (естественное наполнение) артезианской скважины. Часто подобная проблема становится следствием неправильных инженерных расчетов при проектировании и бурении. Если жидкость по каким-либо причинам уходит из источника, напор в магистрали неизменно падает.
• Неправильный выбор, а также износ и поломки насосного оборудования. Ошибки, допущенные в ходе проектирования напорной установки. Если насос выбран неправильно (то есть, его мощность не соответствует суточной норме водопотребления), в сети постоянно поддерживается повышенное давление. Как следствие, автономная система водоснабжения постепенно изнашивается, и в трубопроводе возникают неизбежные для таких случаев утечки.
• Некорректный расчет водопотребителей на стадии проектных работ. Если к магистральной сети подключено чересчур много бытовых приборов и точек водозабора, давление падает и, соответственно, снижается напор в магистрали. По этой причине очень важно правильно рассчитать количество водопотребителей, которые можно использовать одновременно.

Помимо этого, к снижению часто приводят засоры подземных насосных станций, разгерметизация стыков трубопровода, неправильный монтаж сантехарматуры.
