При устройстве системы отопления применяются различные приборы, служащие посредниками при теплообмене с помещениями. У этих приборов есть заданные параметры, которые должны соответствовать определённым правилам:
- Иметь приемлемую цену и небольшой расход материала.
- Отопительный прибор должен иметь небольшие размеры и органично вписываться в интерьер.
- Прибор должен иметь достаточную устойчивость к механическим повреждениям.
- Температура наружной части обогревателя не должна быть очень повышенной.
- Уборка обогревателя должна быть лёгкой
- Отдача тепла должна быть максимально возможной. Помимо этого необходима возможность управления уровнем подачи тепла.
Отопительные приборы. Классификация.
Классифицируя отопительные приборы выделяют следующие параметры:
- Показатель тепловой инерции (большая и малая)
- Какой материал был применён для производства прибора (металлический, неметаллический, комбинированный)
- Каким путём осуществляется теплоотдача (конвективные, конвективно-радиационные, радиационные)
Радиационные отопительные приборы:
- Потолочные обогреватели
- Чугунные радиаторы, имеющие в составе несколько секций
- Обогреватели трубчатого типа
Конвекторно-радиационные отопительные приборы:
- Отопительные панели напольного типа
- Радиаторы, состоящие из секций и панелей
- Обогреватели гладкотрубного типа
Конвективные отопительные приборы:
- Панельные обогреватели
- Ребристые трубы
- Пластинчатые конвекторы
- Трубчатые конвекторы
Видов отопительных приборов множество. Но мы обратим внимание на наиболее распространённые:

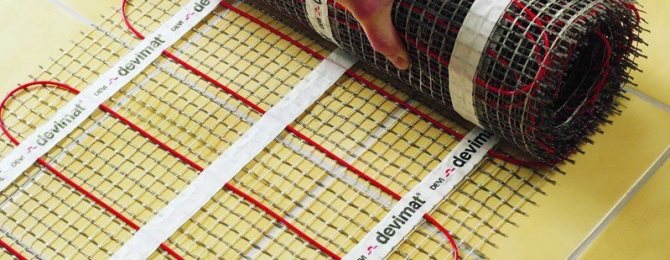

Тёплые электрические полы
Вот такой уже вид отопления отлично подойдет для многоквартирного дома. Здесь можно использовать нагревательный кабель, который будет протянут по всему помещению и будет обогревать его. Есть и вариант обогрева нагревательными матами. Такая конструкция состоит из тонкого кабеля и стеклоткани, из плюсов стоит отметить неважность стяжки. Так же может использоваться и инфракрасная пленка, но о ней мы уже говорили выше. Рекомендуем устанавливать такую систему отопления в ванной, кухне и коридоре. Это позволит поддерживать температуру пола и помещения в целом тёплым без больших затрат электроэнергии.
Характеристики алюминиевых радиаторов секционного типа.

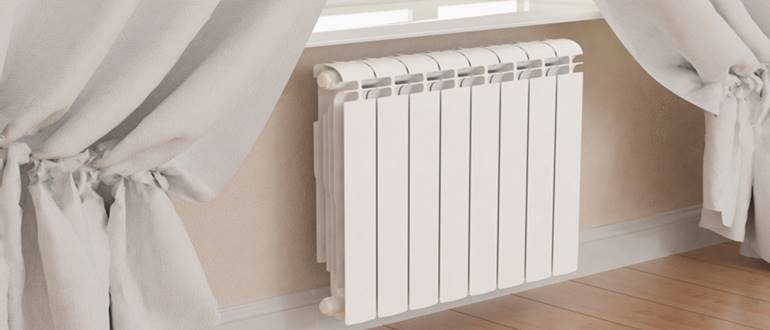

Алюминиевый радиатор секционного типа Основное направление использования этого типа радиаторов — центральные отопительные системы. Амплитуда давления, при котором они могут нормально функционировать от 6 до 16 бар. Максимальная величина рабочего давления указана для изделий отлитых под воздействием давления. Рассмотрим основные достоинства и недостатки алюминиевых радиаторов отопления. Достоинства:
Повышенный коэффициент полезного действия Небольшая масса Алюминиевый секционный радиатор прост в установке Хороший показатель теплопередачи
Недостатки:
Внутренняя полимерная плёнка очень слаба к воздействию солей тяжёлых металлов. Поэтому использование в отопительных системах старого типа невозможно. При продолжительном сроке службы нарушается целостность конструкции.
Как работает система
Если вы планируете самостоятельно провести тепло в помещения, стоит разобраться в конструкции и принципе работы водяного отопления. Три составляющих любой схемы:
- установка, вырабатывающая тепловую энергию и передающая ее воде;
- трубопроводная разводка;
- отопительные приборы, расположенные в обогреваемых комнатах.
Один из способов организации отопления в жилище на 2 этажа — двухтрубная плечевая разводка
Принцип действия системы основан на передаче теплоты от источника к приборам отопления посредством жидкого рабочего тела – обычной воды, способной поглотить большое количество энергии (удельная теплоемкость – 4.18 кДж/кг •°С). В отдельных случаях применяется незамерзающая жидкость – водный раствор этиленгликоля либо пропиленгликоля. Как это происходит:
- Сжигая углеводородное топливо или потребляя электроэнергию, установка нагревает воду до температуры 40…90 градусов.
- Горячий теплоноситель движется по трубам с помощью насоса либо естественным образом (за счет конвекции) к водяным радиаторам.
- Между обогревательными приборами и воздухом комнат происходит теплообмен – протекающая через батарею вода остывает на 10—20 °C, атмосфера помещения прогревается. Плюс горячая поверхность радиатора выделяет инфракрасное тепловое излучение.
- Охлажденный теплоноситель возвращается по магистрали в теплогенератор, где снова нагревается до требуемой температуры.
- Излишек воды, образующийся при тепловом расширении, поступает в специальную емкость. Когда температура в системе падает, жидкость опять сжимается и уходит из расширительного бачка.
Рабочий цикл отопления — вода нагревается котельной установкой, по трубам направляется в радиаторы, где отдает теплоту окружающему воздуху
Прежде чем проводить отопление, запомните одно правило: эффективность обогрева практически не зависит от объема воды в системе. Данный показатель влияет лишь на скорость прогрева/остывания дома при запуске либо остановке теплогенератора.
Перечислим действительно важные характеристики:
- разность температур на входе и выходе домашнего отопителя, максимально допустимая – 25 градусов;
- мощность источника – должна выбираться по расчету тепловых потерь сквозь внешние стены + прогрев воздуха для вентиляции;
- расход теплоносителя – объем воды, проходящей через отопительные приборы в течение 1 часа;
- гидравлическое сопротивление трубопроводной сети вместе с радиаторами, в идеале не должно превышать 1 Бар (10 м водного столба).
Разъяснение касательно общего объема теплоносителя в трубах даст эксперт Владимир Сухоруков в своем видео:
Watch this video on YouTube
Характеристики биметаллических радиаторов.
Подробнее Как выбрать лучший биметаллический радиатор отопления
Это наиболее приемлемый тип обогревателей из всех представленных на рынке. В состав биметаллических радиаторов могут входить сталь, медь или алюминий. Изделия из алюминия имеют наилучшие показатели теплоотдачи. Из недостатков данного типа можно выделить только сложность конструкции.
Биметаллический радиатор
Достоинства биметаллических изделий следующие:
Небольшая масса Повышенный коэффициент полезного действия При необходимости установка данного типа радиаторов займёт немного времени Могут обогреть большие объёмы помещений Рабочее давление до 25 бар.
Конвекционные обогреватели
Работа таких приборов основана на принципе конвекции. В нижнюю решетку конвектора входит холодный воздух и, хорошо нагреваясь теном, выходит сквозь верхнюю решетку прибора и поднимается к потолку. Затем, прогревая стены и потолок и тем самым охлаждаясь, воздух опять спускается вниз и проходит сквозь нижнюю решетку для последующего нагрева (подробнее — в статье как работает электрический конвектор).
Читайте также:
Конвекторные установки разделяются по разным признакам. К примеру, они могут классифицироваться по типу монтажа:
- Напольные, легко передвигаемые в любую сторону.
- Настенные (вертикальные, горизонтальные), отличающиеся небольшой толщиной и привлекательным дизайном. Их можно крепить под окном, аналогично батареям.
- Потолочные. Их можно монтировать подобно настенным.
- Встраиваемые. Их часто монтируют просто в пол, чтобы улучшить равномерный обогрев всего помещения. Для этого заранее нужно проложить в полу ниши для прокладки трубопроводов, подающих горячий теплоноситель. Сверху же такие конвекторы прикрывают красивой решеткой для проникновения теплого воздуха.
Также их разделяют по типу нагревания:
- Водяные. Требуют иногда специальной установки котла и трубопроводов.
- Электрические. Наиболее простые и быстрые в отоплении устройства, легко монтируются, не требуют дополнительных установок.
- Газовые. В жилых домах используют редко.
И даже по типу циркуляции:
- Естественная, основанная на простой конвекции.
- Принудительная, со встроенным вентилятором для лучшего и быстрого прогрева.
К достоинствам обогревателей конвекторного типа относятся:
- Бесшумность в работе.
- Температура корпуса обычно не выше 60-65 градусов, что делает их достаточно безопасными.
- Встроенный термостат для регулировки автоматического самовыключения и включения.
- Встроенная аварийная защита от перегревания.
Ими удобно пользоваться. Самые удобные из них – это напольные конвекторы. Они довольно мобильные, их можно свободно передвигать в нужные зоны. Главное, чтобы хватало длины электрического шнура, так как все они работают от сети.
Они иногда сложны в монтаже. Электрические, водяные и газовые конвекторы часто выступают альтернативой центральной системе отопления. Для них, как правило, предусмотрен специальный монтаж (особенно для водяных и газовых), подразумевающий установку котла, проводку труб и вентиляционных ходов.
Характеристики чугунных радиаторов.
Ещё совсем недавно чугунные отопительные приборы были наиболее распространены. Сейчас им на смену приходят более современные модели. Главные недостатки чугунных изделий — это чрезмерный вес (одна секция — 5 кг.) и хрупкость.
Чугунные радиаторы
Из достоинств стоит выделить следующие:
Чугун, при обработке специальным защитным составом, практически не подвергается воздействию коррозии Имеют высокую теплопередачу Материал выдерживает значительные давления Температура теплоносителя может достигать до 130 градусов. Качество теплоносителя не имеет значения. Срок службы составляет до 40 лет.
Воздушное отопление
Такое отопление знают многие не по наслышке, это работает на примере печки, где от того что мы топим дрова, она нагревается и нагревает воздух. Воздушное отопление отличается низкими затратами на электроэнергию и отсутствием радиаторов и труб. В современном виде похоже на радиатор машины, который забирает холодный воздух из среды, нагревает, и выпускает в помещение. Состоит эта система из воздухонагревателя, теплообменника, насосов и воздуховодов. К минусам можно отнести наличие шума при работе устройства и разницу в температуре в разных местах помещения. Так же порой имеет большие размеры, стоит учесть важность тканевого фильтра и его последующей замены. Хороший выбор для каркасных домов.
Типы стальных радиаторов.
Рассмотрим 2 вида стальных отопительных приборов: стальные панельные радиаторы и стальные трубчатые радиаторы.
Стальные панельные радиаторы отопления.
Современные стальные панельные радиаторы имеют встроенный терморегулятор. Благодаря тому, что отопительный прибор имеет достаточно узкие стенки, терморегулятор оперативно реагирует на изменения температуры. Рассмотрим достоинства и недостатки стальных панельных приборов.
Стальные радиаторы отопления
Достоинства:
Хорошая теплопередача Благодаря простой форме, легкодоступен в плане уборки Простая установка на стены или потолок с помощью удобных кронштейнов Вес гораздо меньше чугунных приборов
Недостатки:
Если при производстве применялась обычная сталь, то возможно воздействие коррозии
Стальные трубчатые радиаторы отопления.
Отопительные приборы данного типа нередко применяют для красивого оформления помещения. Все трубчатые радиаторы обязательно подвергаются оцинковке, для противодействия коррозии. К тому же оцинкованный материал выдерживает давление до 12 бар.
Стальные радиаторы отопления
Достоинства:
-
Читайте также:
Очень хорошая передача тепла Повышенная сопротивляемость к механическим воздействиям Красивый внешний вид
Недостатки:
В результате оцинковки материала значительно вырастает стоимость
Инфракрасное отопление
Этот вид отопления сравнительно новый вариант обогрева дома. Инфракрасное отопление может пользоваться потолочной, настенной и напольной системах. Потолочная система встраивается непременно в потолок, чтобы поток тепла был направлен на пол. Следовательно, пол будет теплее температуры воздуха, а это очень хорошо решает проблему холодных полов. Основан он на принципе перевода электромагнитных волн в тепловую энергию. Такие системы достаточно недороги в плане экономии электроэнергии и просты в монтаже, но приборы для таких систем стоят очень дорого и инфракрасное излучение может навредить здоровью человека. А вот настенное инфракрасное отопление можно сделать даже своими руками. Достаточно купить инфракрасную пленку, цена которой около 1500 рублей за квадратный метр. Сразу не порекомендуем такое отопление для мест с суровыми зимами, эти системы не выдадут вам достаточной мощности. Напольная система практически не отличается от настенной, лишь в тонкостях установки.
Конвекторные радиаторы.
Принцип действия конвекторных отопительных приборов следующий: в конструкции присутствует медная трубка, по которой течёт теплоноситель. Трубка выступает в роли стимулятора. Во время процесса горячий воздух идёт вверх, а холодный вниз. Замена воздуха протекает в коробе из не греющегося металла. Лучшее место для конвекторных радиаторов — это место под низко расположенными окнами. В этом случае радиатор препятствует току холодного воздуха. По внешнему виду отопительные приборы данного типа могут быть в форме: плинтуса, настенного блока, скамейки, внутрипольные.
Конвективные радиаторы отопления
Достоинства:
Малая инерция Малый вес Могут работать в централизованной системе отопления (давление до 10 бар)
Недостатки:
Пониженная отдача тепла Теплоноситель должен быть хорошего качества
Отопление водяным теплым полом
Этот вид отопления создает высокий комфорт за счет нагревания пола, но не до температур обычных радиаторов. Так же следует учесть, что нагревается помещение равномерно. Такое отопление быстро нагревает помещение, а значит обладает высокой инерцией. Пользуясь этим отоплением можно спокойно проветривать помещение, при этом вы не почувствуете холода, так же увеличивает место в доме по сравнению с обычными радиаторами. Но следует учесть, что дом должен быть хорошо отоплен и что при установке в квартире могут возникнуть некие сложности. Так же это довольно дорогой вид отопления (дороже радиаторного), хоть и говорят, что он вскоре окупается экономией электричества. Но и в холодную зиму вам будет сложно пользоваться этим видом отопления, так как температуру пола на очень высокую вы повысить не можете вам все же придётся пользоваться радиаторным отопление дополнительно в суровую зиму.
Полотенцесушитель в квартире.
Советуем прочитать статью Какой выбрать полотенцесушитель
Существует следующее деление полотенцесушителей по источнику тепла: электрические, водяные, комбинированные. По материалу, используемому при изготовлении: стальные, медные, латунные.
Достоинства:
Огромный выбор по форме и цвету Хорошее рабочее давление (до 16 бар)
Недостатки:
При использовании водяного полотенцесушителя во время отсутствия водоснабжения не будет функционировать
Газовый нагрев
Мощность отопителей достигает 8 кВт. Так как газ – топливо доступное и дешевое, расходы на отопление минимальны. Недостатков много: в доме нужно установить хорошую вентиляцию, обустроить дымоход, периодически прочищать форсунки. При неисправностях аппарата велика вероятность отравления углекислым газом.
Схема подключения
Кроме выбора варианта отопительного оборудования, немаловажна и организация разводки горячей воды, поскольку именно от нее зависит стабильность подачи тепла в самые отдаленные уголки. Для загородного дома требования обычно такие же, что и для городского жилища, поскольку законы физики везде одинаковы. А вот для двухэтажного строения придется приложить больше усилий при подключении, чем для одноэтажного дома. Неизбежно добавляется расчет подъема жидкости на увеличенную высоту, и реализовать его на практике тоже довольно непросто.
Выбирая систему отопления для двухэтажного дома, приходится разбираться во многих вариантах, такие как:
- с двумя трубами или с одним контуром;
- с организацией разводки сверху либо снизу;
- с натуральной или вынужденной циркуляцией;
- с идущими горизонтально либо вертикально стояками;
- с магистральным типом проводки теплоносителя или с тупиковым исполнением.
Рекомендуется выбирать в любом случае такую схему, которая будет способна работать сама, без участия людей за счет встроенной автоматики. Однотрубный вариант по системе «Ленинградка» позволяет экономить средства и полностью устранить зависимость от центрального отопления. Схема хорошо работает с разнообразными видами топлива. Смонтировать отопительный контур легко даже без помощи профессионалов. Вдобавок сокращение числа труб повышает эстетичность нагревательного комплекса; допускается оборудование теплого пола при соблюдении технологических условий.
У двухтрубной вариации есть свои преимущества, и главное из них – радиаторы в разных комнатах будут прогревать воздух одинаково эффективно. Исключается ситуация, когда где-то очень холодно, а где-то практически африканская пустыня. Даже увеличение количества труб вполне перекрывается объективными достоинствами
Важно: двухтрубный вариант с верхним отводом обратки не подходит для использования чугунных радиаторов. А вот совместимость с современными металлическими панелями у него на уровне
Если обратный ход воды начинается снизу, а теплоноситель вводится сверху, то эффективность заметно вырастает. Исчезает опасность, что какой-то один угол в доме будет греться хуже других. Но проблема в том, что если в батареях установлено более 15 сегментов, уровень тепловых потерь превосходит все разумные рамки. Большинство людей отдает предпочтение диагональному способу, когда тепловой ввод и обратка подключаются не только на разной высоте, но и на противоположных сторонах радиатора. Почти всегда двухтрубный контур работает в режиме насосной прокачки, естественной подвижности воды не хватает.
