Правильная установка дождеприемников для ливневой канализации

Отвод дождевой воды от дома — важная составляющая, которую необходимо учитывать при планировании и проведении строительных работ. Для этого под водосточными трубами устанавливают дождеприемники для ливневой канализации, отводящие воду за пределы участка в сточные канавы или емкости, для дальнейшего использования в целях полива и других хозяйственных нужд.

Если отводная система дождевой воды не была установлена при строительстве дома или дачи и в ее сооружении возникла необходимость, подобную конструкцию довольно просто сделать своими руками без помощи наемных рабочих. Для этого следует знать основные виды систем ливневой канализации, их материалы изготовления и конструктивное исполнение, а также правила установки при самостоятельном проведении монтажных работ.

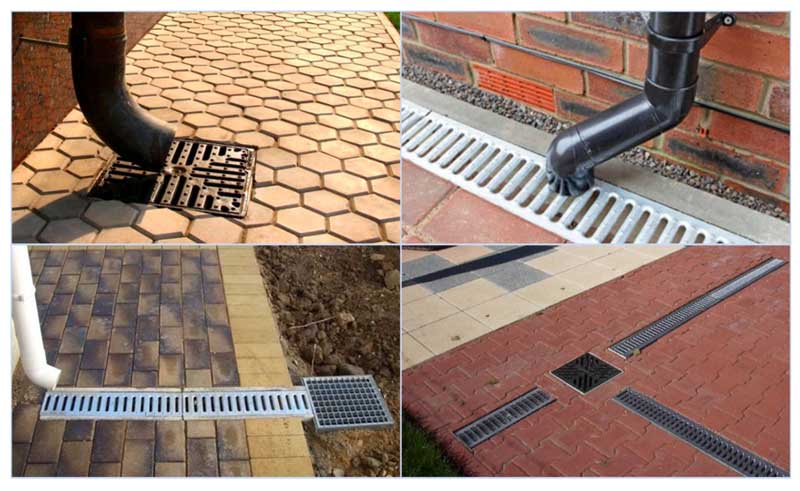

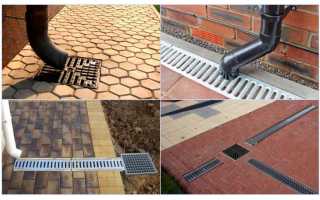

Рис. 1 Ливневки — примеры использования на участке

Что такое ливневая канализация и ее компоненты

Ливневая канализация имеет довольно простое конструктивное устройство — попадающая через ее решетку вода фильтруется и стекает по наклонным трубам в канализационный колодец.

Основными составляющими дождеприемной канализационной системы являются следующие компоненты:

1. Решетка. Через элемент в систему поступает вода, служит для обеспечения безопасного прохода и проезда, отсеиванию крупногабаритных предметов и мусора, забивающих канал. Выполняется из оцинкованной или нержавеющей стали, чугуна, высокопрочного пластика.
2. Пескоуловитель. Основное назначение фильтра-пескоуловителя — сбор песка и иного тяжелого мелкого мусора, приводящего к засорению подземного трубопроводного канала. Конструктивно выполняется в виде корзины с ручкой, на дно которой оседает тяжелый песок, а вода поступает в канал через отверстие, расположенное выше, по принципу работы напоминает сифон под кухонной раковиной. Элемент размещается под крышкой и не несет большой нагрузки, поэтому чаще всего выполняется из пластика, при эксплуатации его нужно регулярно очищать от песка. В других подобных моделях мусор оседает в прямоугольный лоток без ручки, который также легко достается после снятия верхней крышки.
3. Дождеприемник. Основа всей конструкции, на нее опирается решетка и внутрь устанавливается фильтр, аккумулирует собранную воду и направляет ее сквозь выходные отверстия в трубопроводный канал. Элемент выполняется в виде квадратной или цилиндрической емкости, материалами изготовления служат высокопрочные полимеры, чугун, бетон.
4. Трубы. Отвод воды от корпуса ливневки обычно осуществляется при помощи гладких канализационных ПВХ труб, которые устойчивы к низким температурам. Реже используют трубы из асбестоцемента, чугуна, керамики. Сечение трубопроводов соответствует выходным отверстиям в корпусе дождеприемника. В популярных недорогих пластиковых моделях обычно выходное отверстие имеет размер 110 мм, но при строительстве, например,парковок, могут использоваться колодцы с выходом под трубу 160, 200 мм.
5. Смотровые коллекторы. Как в любой канализационной магистрали, смотровые отводы нужны для контроля работоспособности и очистки трубопровода от засоров.

Рис. 2 Устройство дождеприемника для ливневой канализации

Сфера применения ливневой канализации

Подобные системы предназначены для отвода с прилегающих к дому участков не только дождевых осадков, но и талых водных масс. Их прокладывают для того, чтобы влага, собирающаяся в грунте, не подмыла фундамент строения, в результате чего оно начинает проседать.

К основным элементам системы отвода дождевых стоков относятся:

• желоба и трубы для перемещения жидкости;
• дождеприемники для забора воды с поверхности;
• дренажные колодцы и водостоки, в них стекает жидкость;
• фильтры и решетки, препятствующие попаданию мусора в конструкцию.

Благодаря наличию на участке данной системы можно производить полив талой водой растений, посаженных на клумбах и в саду, а также увеличить срок эксплуатации проложенных дорожек и защитить строения от негативного воздействия влаги. Приобретают дождеприемники для ливневой канализации и для того, чтобы на территории не собирались лужи и в подвал не попадали осадки.

Назначение, классификация и конструкция

Используемые для дренажа водоприемники при размещении в зоне индивидуального жилого дома выполняют следующие функции:

• Предохраняют стены и фундамент дома от намокания стекающей с крыши водой.
• Защищают цокольные и подвальные помещения в случаях, когда может произойти подтапливание весенним паводком.
• Позволяют экономить воду, собирая ее в водосточные колодцы для дальнейшего использования в хозяйственных целях.
• Защищают элементы ландшафта и огород (дорожки, клумбы, грядки) на приусадебной территории от размывания водой, способствует тому, чтобы на участке не образовывались лужи.
• При падении из труб сток разрушает материал отмостки, этого можно избежать, защитив ее от разрушения с одновременным отводом воды установкой дождеприемников.

Рис. 3 Дождеприемники для системы отвода – схема монтажа

Система ливневой канализации работает следующим образом:

Через высокопрочную декоративную решетку, выполняющую основное условие, необходимое для эстетичности — привлекательный внешний вид, вода попадает на элемент предварительной очистки в виде корзины для отстаивания песка. Тяжелая грязь и песок остаются на дне корзины для дождеприемника, а жидкость поступает в каналы и желоба через расположенные выше отверстия в корпусе, в котором размещено фильтрующее устройство. Дальнейший путь воды лежит по подземному трубопроводу, проложенному с небольшим уклоном, она попадает в накопительный колодец, где собирается для дальнейшего использования или утилизации.

Если на участке расположены заброшенные заиленные колодцы или скважины, сбор может проводиться в их шахты — это позволит сэкономить финансовые средства на установку новых водосборных емкостей.

Основные отличия всех систем заключается в конструкции дождеприемника, который имеет следующие исполнения корпуса:

• Прямоугольные. Прямоугольное исполнение можно встретить на улице любого города — такие тяжелые чугунные решетки стандартного размера располагаются вдоль городских автомобильных дорог. Подобная конструкция водоотвода нередко имеет большую протяженность и собирается в магистральную линию из нескольких корпусов, устанавливается вдоль отдельных участков автомобильных дорог, улиц, пешеходных переходов. Используется в случаях, если собираемый водный поток имеет большую площадь распространения, иногда устройства устанавливают и под сточными трубами для сбора воды из нескольких точек в один канал.
• Квадратные. Данные устройства применяют при небольшой площади территории, с которой необходимо отводить стоки, обычно их располагают непосредственно под водосточными трубами домов. Квадратные модели широко используются в индивидуальном хозяйстве, следствие невысоких нагрузок на решетку их корпуса выпускаются в полимерном исполнении.
• С обрамлением. Подобные виды применяются в местах высоких нагрузок на поверхностные решетчатые элементы, в основном они размещаются на автодорогах. При установке их решетка опирается на прочную металлическую раму, препятствующую деформации и разрушению колодца, погружению его под дорожное полотно.

Рис. 4 Конструкции дождеприемников с различной формой решеток

Как правильно установить в конструкцию вокруг дома?

Изначально монтируется водоотводная система на крыше. Здесь прокладываются желоба, которые под уклоном проводят осадки в водосточную трубу. Далее вода поступает в ливневую канализацию. Рассмотрим монтаж открытой системы.

Независимо от ее сложности, создание состоит из следующих этапов:

Подземная ливневая канализация монтируется иначе:

Нельзя соединять ливневую канализацию с обычной. Это может привести к аварии и обратному эффекту, если два потока столкнутся.

Перед тем, как закопать систему у отмостки, ее присоединяют к ливневке участка и проводят к коллектору.

Установка дождеприемников в отмостку — в видео:

Дождеприемники для ливневой канализации — виды

Все разновидности систем отведения талых стоков и осадков делят по материалам изготовления их основного элемента — дождеприемника, представляющего собой корпус круглого или прямоугольного сечения с отводами для желобов или подключения труб. От материала изготовления решетки и корпуса зависит область применения сточных систем, их стоимость и методы установки.

Все дождеприемные решетки в зависимости от выдерживаемой нагрузки маркируются следующими буквенными символами:

1. А — удерживают вес около 1500 кг., подходят для устройства сливной канализации на индивидуальных территориях.
2. В — максимальная нагрузка, выдерживаемая устройством, составляет не более 12500 кг., решетка переносит вес автомобильного транспорта, может размещаться снаружи и внутри гаражей.
3. C — элемент удерживает вес до 25000 кг., устанавливается на автомагистралях с интенсивным режимом движения.
4. F — изделие удерживает вес до 90000 кг., располагается на пути следования тяжелой специальной техники, в аэропортах и ремонтных корабельных доках.

Рис. 5 Особенности конструкции дождеприемников для ливневой водосточной системы из бетона

Виды и особенности дождеприемников

Данный элемент ливневой канализации выпускается в различных вариантах. Дождеприемники могут различаться по форме, глубине, весу, а также материалу изготовления. Последний параметр является одним из самых важных. Сегодня в продаже имеются следующие варианты конструкций:

• чугунные;
• бетонные;
• пластиковые.

Разновидности бетонных конструкций

Бетонные дождеприемники широко распространены в дорожном строительстве, а также используются там, где система сбора воды с поверхности подвергается большим нагрузкам. Они могут быть изготовлены из тяжелого и прочного железобетона, а также более легкого и дешевого фибробетона. Кроме того, бетонный дождеприемник может быть легким, тяжелым или магистральным.

Бетонный дождеприемник квадратной формы с металлической решеткой

Легкий вариант конструкции обычно монтируется под выходом водосточной трубы и снабжается пластиковым отводом. Типичная форма легкого приемника – кубическая, а толщина стенок не более 2 см. Особенности конструкции такого типа позволяют установить несколько приемников друг на друга, если это необходимо для увеличения глубины колодца. Из достоинств легких бетонных конструкций можно выделить долговечность, высокий уровень сопротивляемости перепадам температуры и другим негативным воздействиям, а также относительно невысокую стоимость. Средний размер легкого бетонного приемника составляет 40х40 см.

Тяжелый бетонный дождеприемник для ливневой канализации способен выдержать нагрузку до 3 тонн. Поэтому такие типы конструкций устанавливаются на территориях со средней нагрузкой, к которым относятся автозаправочные станции, площадки возле кафе или улицы с небольшим автомобильным потоком. В качестве материала для изготовления современных моделей используется вибрированный фибробетон, а толщина стенок составляет не меньше 2 см. Решетка для такого приемника изготавливается из обычного или оцинкованного чугуна, который хорошо выдерживает большие нагрузки.

Чугунная решетка для дождеприемника

Магистральный тип отличается от других разборным типом конструкции. Она собирается из отдельных элементов, поэтому при монтаже дождеприемников из бетона магистрального типа не нужно задействовать специализированную строительную технику. Как правило, такие модели изготавливаются из армированного железобетона, который устойчив к перепадам температуры и не пропускает воду. Толщина стенок составляет не меньше 5 см, а решетки выполняются из литого чугуна. Магистральные литые дождеприемники выдерживают большую нагрузку и монтируются, в основном, на проезжей части.

В частном строительстве варианты из бетона используются нечасто, так как при всех своих достоинствах характеризуются достаточно большим весом и громоздкими габаритами, а также сложностью монтажа по сравнению с более легкими пластиковыми моделями. Так же в последнее время значительно снизилось использование бетонных конструкций в дорожном строительстве, так как на смену им пришли более долговечные и износостойкие варианты из чугуна.

Монтаж контейнера пластикового дождеприемника

Чугунные модели дождеприемников

Модели дождеприемников из чугуна также чаще всего используются именно в дорожном строительстве для отвода воды с проезжей части, пешеходных дорожек и тротуаров. Они изготавливаются из сорта чугуна СЧ20, который может похвастаться очень высоким уровнем стойкости к разного рода агрессивным веществам, а также устойчивостью к постоянным физическим нагрузкам. Различаются конструкции по форме, массе и максимально допустимой нагрузке:

• ДМ – модель небольшого размера и прямоугольной формы. Масса такого варианта конструкции составляет от 80 кг, а максимальная нагрузка – 12,5 т. Дождеприемники ДМ2 и ДМ1 устанавливаются во дворах жилых домов и на автомобильных дорогах с небольшой нагрузкой;
• ДБ – большие дождеприемники прямоугольного типа с массой от 115 кг. Дождеприемники ДБ2 выдерживают нагрузку до 25 тонн, что делает их хорошим вариантом для установки на автомобильных дорогах с большой интенсивностью движения, а также на парковках и в других подобных местах. Размеры дождеприемника ДБ2 составляют 400х810 мм;

Установленный и забетонированный дождеприемник

• ДК – круглая модель с массой около 100 кг. Круглые дождеприемники ДК используются тогда, когда действующий прямоугольный вариант находится в ремонте или на реконструкции. Максимальная нагрузка составляет 15 тонн.

Обратите внимание! Прямоугольные и круглые чугунные дождеприемники характеризуются длительным сроком службы, но для их монтажа необходимо использование специальной строительной техники из-за большого веса конструкции.

Среди преимуществ, которые дает использование чугунных конструкций, можно выделить следующие:

• хорошая пропускная способность, могут пропускать большое количество воды за единицу времени;
• очень высокая прочность и возможность выдерживать большие физические нагрузки;
• длительный срок службы материала;

Канал для поверхностного водоотвода

• экологичность, безопасность для окружающей среды и здоровья человека;
• высокий уровень сопротивляемости коррозии, так как чугун покрывается специальным антикоррозийным составом;
• относительно невысокая стоимость.

К недостаткам чугунных дождеприемников для ливневой канализации можно отнести такие моменты:

• большой вес материала и всей конструкции в целом;
• при отсутствии специального покрытия, чугун очень быстро начинает ржаветь;
• при монтаже необходимо предусматривать установку специальных запирающих механизмов, чтобы застраховаться от хищений.

В частном строительстве чаще всего встречаются чугунные дождеприемники ДБ1, так как они являются самыми компактными. Длина такой модели составляет 695 мм, ширина – 470 мм, а высота – 120 мм. Решетки для чугунных конструкций изготавливаются из того же материала и также характеризуются повышенной прочностью, долговечностью и износостойкостью. Крепятся решетки к приемникам при помощи саморезов или болтов.

Пластиковый дождеприемник для ливневой канализации

Дождеприемники для ливневой канализации из пластика

Пластиковый дождеприемник для ливневой канализации является самым популярным вариантом для монтажа на дачной или приусадебной территории. Изготавливается он обычно из специального морозостойкого полипропилена, который характеризуется устойчивостью к перепадам температуры, агрессивным химическим средам и нагрузкам. Стандартные размеры пластиковых дождеприемников – 300х300х300 мм, а также 400х400х400 и 500х500х500 мм.

Пластиковые модели классифицируют по максимально допустимой нагрузке на решетку. В зависимости от этого параметра выделяют следующие классы:

• A – максимальная нагрузка составляет до 1,5 т. Такие модели используются на частных приусадебных территориях и пешеходных дорожках;
• B – выдерживают до 12,5 т, устанавливаются в гаражных кооперативах, на автомобильных парковках;

Пластиковые лотки в системе ливневой канализации

• C – нагрузка до 25 т, могут быть установлены на автомобильных дорогах или автозаправочных станциях;
• D – 40 т, выдерживают вес грузового автомобиля;
• E – до 60 т, могут монтироваться на стоянках грузовых автомобилей и в других местах с повышенной нагрузкой;
• F – до 90 т, устанавливаются на площадках для движения специализированной тяжелой техники.

Полезный совет! Выбирая класс приемника лучше немного перестраховаться и приобрести вариант с допустимой нагрузкой, которая несколько превышает ваши расчеты.

Размер пластикового дождеприемника

При любых размерах дождеприемника для ливневой канализации из пластика он состоит из следующих компонентов:

1. Корзина – служит для защиты системы от попадания в нее различного мусора. В пластиковых дождеприемниках Gidrolica 300х300 мм и других подобных моделях мусор оседает на дно корзины, поэтому ее нужно периодически извлекать и чистить.
2. Резиновый сифон – препятствует распространению неприятного запаха, который может появляться в результате гниения мусора и испарения воды со дна корзины.
3. Перегородка – выступает в качестве гидрозатвора и нужна при подсоединении к приемнику системы отвода воды.
4. Крышка – служит для полного закрытия дождеприемника, используется в холодное время года или тогда, когда данный приемник не используется по каким-либо причинам.
5. Решетка – через нее вода поступает в дождеприемник. Круглая или квадратная модель подбирается в соответствии с формой приемника.
6. Люк – применяется в колодцах закрытого типа.
7. Удлинитель – позволяет увеличить глубину конструкции.

Составляющие части водосточной системы

Кроме того, приемники отличаются по типу отвода воды. Он может осуществляться вниз или в сторону, а выбор этого параметра зависит от конструктивных особенностей вашей системы ливневой канализации и места дождеприемника в ней.

Основной причиной, по которой многие предпочитают купить пластиковый дождеприемник, является их небольшой вес по сравнению с моделями из бетона или чугуна. Из этого достоинства вытекает простота монтажа. Для установки пластиковой конструкции не нужно использовать специализированную строительную технику и легко можно обойтись своими силами. Кроме того, пластик является довольно устойчивым к разного рода негативным воздействиям, например, к перепадам температуры или агрессивным химикатам.

Дренажная система ливневой канализации

Еще одно достоинство пластиковых дождеприемников, выгодно отличающее их от чугунных моделей, это простота в обслуживании. Для того чтобы очистить такую конструкцию, достаточно просто извлечь корзину и выбросить ее содержимое, после чего промыть. При небольших размерах дождеприемников из пластика и легкости конструкции сделать это очень просто. Трубоотвод к пластиковому приемнику подключается без использования специальных крепежей, а само подключение возможно в двух плоскостях.

Решетки для пластиковых конструкций могут быть изготовлены из того же полимера, а также из жести или чугуна. Последний вариант является самым прочным, поэтому монтируется в местах с повышенной нагрузкой.

Цены пластиковых дождеприемников зависят от производителя и особенностей конструкции. Средняя стоимость составляет 700-800 рублей за изделие.

Квадратный пластиковый дождеприемник с решеткой

Бетонные конструкции

Традиционные бетонные водосборники повсеместно используют в автодорожном строительстве, они способны переносить высокую нагрузку и производятся из железобетона или фибробетона. Можно выделить несколько разновидностей изделий данного вида в зависимости от сферы применения — легкие, тяжелые или магистральные.

Легкие виды представляют собой модель небольшого размера (не более 400х400 мм.) кубической формы с толщиной стенки около 20 мм., для большей глубины залегания отводного трубопровода допускается их установка в вертикальном положении друг на друга. Изделия имеют низкую стоимость, высокий срок службы, устойчивы к температурным колебаниям в широких пределах.

Бетонная подготовка для установки дождеприемника

Параметры бетонной обоймы для пластиковых дождеприемников

Класс нагрузки	A15	B125	C250
Ширина бетонной обоймы (С), мм	80	100	100
Толщина бетонной обоймы (H), мм	100	100	150
Класс бетона	B25	B25	B25

Дождеприемник и брусчатка

Установка пластикового дождеприемника в брусчатое покрытие с предполагаемыми механическими нагрузками класса A15-C250 (пример с дождеприемником 300х300 мм):

Дождеприемник и асфальтобетон

Вариант монтажа дождеприемника пластикового в асфальтобетонное покрытие с учетом возможных динамических нагрузок класса A15-C250 на точку водоотвода (пример с дождеприемником 300х300 мм):

Узел А

Применение герметика (ГОСТ 25945) слоем 5х20 мм между стенкой пластикового дождеприёмника и бетонной обоймы канала (бетон B25 F200 W6, ГОСТ 26633-91):

Источник

Чугунные дождеприемники

Разновидности и параметры прямоугольных дождеприемников из чугуна регламентированы ГОСТ 3634-99, подразделяющем все изделия на следующие категории:

1. Д — малые дождеприемники весом не более 30 кг. и номинальной нагрузкой до 15 килоньютонов (кН.), что в переводе на килограммы равно 1500 кг.
2. ДБ1, ДБ2 — большие дождеприемники общей массой около 50 кг. и 80 кг. соответственно, устанавливаются на полотне городских автодорог и стоянках транспорта, удерживают нагрузку до 12500 кг.
3. ДМ1, ДМ2 — модели магистрального типа с номинальной нагрузкой до 25000 кг., имеют массу 60 и 100 кг. соответственно, используются на автомагистралях с интенсивным движением.
4. ДС1, ДС2 — сверхтяжелые модификации, рассчитанные на удержание номинального веса 40000 кг, масса изделий 80 и 130 кг. соответственно, используются в зонах повышенных нагрузок (аэродромы, корабельные доки).

Помимо указанных в стандарте прямоугольных изделий промышленностью выпускаются круглые разновидности с маркировкой ДК массой около 100 кг, выдерживающие номинальную нагрузку около 15000 кг.

ГОСТ 3634-99 не оговаривает габаритные размеры решеток, ориентируясь на длину и ширину пазов в зависимости от их расположения по отношению к транспортному потоку, к примеру стандартные габариты решетки ДБ2 составляют 400х810 мм.

Рис. 7 Водоотводы из чугуна – примеры расположения

Чугунные конструкции имеют следующие особенности:

• Высокую отводную способность из-за наличия пазов широкого сечения, обеспечивающую слив значительных объемов воды.
• Прочность, позволяющую переносить существенные нагрузки тяжелых транспортных средств.
• Длительный период технической эксплуатации, не требующий частого и сложного обслуживания водосборного узла.
• Высокую стойкость к воздействию водной среды в случае покрытия поверхности чугуна специальными коррозионностойкими компонентами
• Экологическую чистоту и безопасность для людей.
• Приемлемую для потребителя стоимость.
• Большая масса изделия затрудняет его монтаж, требующий установки высокопрочного железобетонного колодца.
• Решетки и каркасы из дешевого необработанного чугуна в высокой степени подвержены коррозии.
• В связи с распространенными фактами хищений черных и цветных металлов на многие устройства устанавливают специальный крепеж из элементов, запирающих решетку.

На индивидуальных участках подобные конструкции редко используют в силу своих больших габаритов и веса, для частных территорий наиболее подходят изделия ДБ1 с габаритными размерами 695х470х120 мм.

Рис. 8 Пластиковые дождеприемники для ливневой канализации — модификации

Из каких материалов изготавливают дождеприемники

Благодаря современным технологиям отечественному потребителю сегодня доступны дождеприемники, сделанные из различных материалов:

— Чугунные. Дождеприемники, сделанные из высокопрочного чугуна, имеют большой вес, но способны выдерживать огромные нагрузки до 90 тонн, благодаря чему они нашли широкое применение на автостоянках, заправочных станциях, автомагистралях с интенсивным движением, в том числе грузового транспорта. Кроме этого они выдерживают резкие температурные перепады, имеют стойкость ко многим химическим и агрессивным веществам, коррозии. Большая пропускная способность таких дождеприемников позволяет применять их в местах с большим скоплением ливневых и других вод.

— Пластиковые. Пластик считается самым популярным материалом в изготовлении современных дождеприемников. Пластиковые изделия имеют легкий вес и высокую прочность, выдерживают изменения температуры от — 40ºС до + 90ºС. Кроме этого их можно монтировать в несколько слоев, что позволяет довести систему до нужного уровня. Плюсом пластиковых дождеприемников помимо их превосходных эксплуатационных характеристик и легкости монтажа считается относительно невысокая цена. А в комплекте с чугунной решеткой, изделие приобретет дополнительную прочность.

— Бетонные и железобетонные. Такие конструкции имеют прочность и стойкость к различным механическим и химическим воздействиям, а также их можно сделать своими руками. Бетонные и ЖБИ конструкции чаще всего используются на территории частных домов и дач.

Пластиковые дождеприемники

Современные пластиковые дождеприемники не имеют конкурентов при использовании в бытовом домашнем хозяйстве, изготавливаются из морозостойких полимеров (специальный термостойкий полипропилен) и обладает следующими особенностями:

• Пластиковый дождеприемник имеет малый вес, легко устанавливается и монтируется даже неподготовленным домовладельцем. Устройство легко подключить к трубопроводу любого диаметра благодаря встроенным цилиндрическим перегородкам.
• Стандартные модификации равностороннего кубического дождеприемника имеют длину грани 300, 400 и 500 мм.
• Материал изготовления устойчив к температурным перепадам в диапазоне от -40 до +90 С., выдерживает коррозионное воздействие большинства агрессивных химических веществ, имеет высокий срок службы.
• Устройство легко в обслуживании и обеспечивает качественную очистку, благодаря гладкой твердой поверхности пластика, имеющей низкое гидравлическое сопротивление и слабую впитываемость.
• Конструкция выполнена таким образом, что позволяет устанавливать дождеприемные короба друг на друга, производить разводку труб любого стандартного сечения на разных уровнях.
• В зависимости от предполагаемой нагрузки, в пластиковые короба устанавливают решетки из чугуна, оцинкованной стали, нержавейки, пластмассы.

Рис. 9 Водоотводы из пластика – конструкция и схема правильной установки

Правильный дождеприемник из пластика, в отличие от других видов, имеет более сложную конструкцию, основными элементами которой являются:

1. Решетка. В зависимости от выбранной модели имеет круглую или квадратную форму, через ее прорези в водоотводную систему поступают стоки.
2. Мусоросборная корзина. Предотвращает попадание в трубопроводный канал тяжелого мусора и частиц песка, которые собираются на ее донной поверхности.
3. Защитный сифон. Резиновый элемент препятствует распространению загрязненного воздуха из корзин.
4. Гидрозатвор. Перегородка размещается на входе в трубопровод и останавливает движение сточных вод в обратном направлении.
5. Защитная крышка. Элемент закрывает дождеприемник в зимнее время, препятствуя его забиванию снегом и льдом от замерзшей воды.
6. Удлинитель. Позволяет увеличить высоту конструкции и соответственно глубину ее погружения в землю вместе с трубопроводной системой, используется как средство защиты труб от промерзания в зимнее время.
7. Люк. Устанавливается вместо решетки в случае, если приспособление используют в качестве инспекционного или обслуживающего лючка.

Рис. 10 Дождеприемная система из лотков – схема расположения

Дождеприемники для ливневки из пластика

Самым востребованным является именно пластиковый вариант, который используют для применения на приусадебной территории или дачном участке. Производят его из особого морозостойкого полипропилена, отличающегося устойчивостью к температурным перепадам, различным нагрузкам и химическим веществам.

Стандартные параметры пластиковых дождеприемников для ливневой канализации равны 300х300х300 миллиметров, либо 400х400х400 и 500х500х500 миллиметров. Такие модели различают согласно максимально допустимой величине нагрузки на решетку.

В соответствии с данным показателем выпускают изделия следующих классов:

1. А — максимальная нагрузка на них не превышает 1,5 тонн, их используют для монтажа на дорожках для пешеходов и приусадебных участках.
2. В — имеют способность выдерживать вес до 12,5 тонн, что позволяет устанавливать эти модели на автомобильных парковках и в гаражных сообществах.
3. С — переносят нагрузку максимум 25 тонн и поэтому их задействуют на заправочных станциях и автомобильных магистралях.
4. D – 40-тонные приемники выдерживают вес грузового транспорта.
5. E – максимально допустимая нагрузка на них до 60 тонн и это дает возможность монтировать их на стоянках грузового транспорта и в иных местах.
6. F – они способны выдержать массу до 90 тонн, подобные модели устанавливают на площадках, где перемещается тяжелая техника.

При выборе конкретного класса пластмассового водоприемника желательно перестраховаться и купить изделия с допустимой нагрузкой, величина которой превышает расчетные значения.

Вне зависимости от размеров модели из пластика для ливневой канализации состоят из следующих частей:

1. Корзина . Предназначается для защиты системы отвода стоков от проникновения мусора. В дождеприемниках размерами 300х300 миллиметров и других аналогичных изделиях он оседает на дно корзины и по этой причине ее периодически следует извлекать и очищать.
2. Резиновый сифон . Не дает распространяться неприятному запаху, возникающему при гниении мусора и испарении жидкости со дна корзины.
3. Перегородка . Выполняет функцию гидрозатвора, она нужна в случае подсоединения к приемнику водоотводящей системы.
4. Крышка . Позволяет полностью закрывать дождеприемник, ее задействуют в холодную погоду или при не использовании дождеприемника по какой-либо причине.
5. Решетка . Через нее вода попадает в ливневку. Модель круглой или квадратной формы подбирают в зависимости от конструкционных особенностей приемника.
6. Люк . Его применяют при обустройстве колодцев закрытого типа.
7. Удлинитель . С его помощью можно увеличивать глубину конструкции.

Приемники различают по способу отвода жидкости. Он может производиться в сторону или вниз. Выбор конкретного варианта основан на конструктивных особенностях ливневки и места нахождения в ней дождеприемника.

Главной причиной, почему потребители отдают предпочтение пластиковым моделям — их небольшой вес по сравнению с изделиями из чугуна или бетона. Благодаря данному преимуществу их легко монтировать.

Чтобы установить на место пластиковый водоприемник, не потребуется задействовать спецтехнику, можно без проблем обойтись собственными силами. Пластик довольно устойчив к всевозможным негативным воздействиям, таким как, температурные перепады или агрессивные химические соединения.

Еще одним важным преимуществом пластиковых изделий, отличающих их от чугунных водоприемников, стала простота обслуживания. Чтобы их почистить, достаточно извлечь корзину, удалить из нее содержимое и далее промыть. Поскольку такие дождеприемники имеют небольшие размеры и вес, сделать подобную манипуляцию будет несложно.

Трубопровод к модели из пластика подсоединяют без применения специальных крепежных элементов, причем в двух плоскостях. Решетки для пластиковых изделий могут быть произведены из чугуна, жести или из этого же полимера.

Наиболее прочным считается вариант из чугунного сплава и поэтому его задействуют в местах, где наблюдается повышенная нагрузка. Зависит стоимость пластиковых приемников от их конструкционных особенностей и компании-производителя.

Как выбрать дождеприемник для ливневой канализации частного дома

В быту ливневки из бетона или чугуна из-за сложности установки и большого веса используют довольно редко, их применение из-за отсутствия высоких нагрузок неэффективно. Чугунные решетки класса Д1, Д2 иногда располагают в местах проезда автомобилей, на въезде в гараж или на подъездных путях к дому.

Под водосточные трубы домов ставят в подавляющем большинстве пластиковые сооружения, отличающиеся функциональностью, высокими техническими характеристиками и простотой монтажа. К тому же цена подобных устройств довольно демократична и по карману любому домовладельцу.

Пластиковая модель небольшого размера, установленная под водосточные трубы дома, имеет эстетичный внешний вид и современный дизайн, отлично справляется с фильтрацией и отводом ливневых осадков в трубопровод и затем в накопительный колодец. К тому же приспособление просто в обслуживании — периодическая очистка пескоулавливающей корзины производится довольно редко и отнимает минимум времени.

Чтобы справиться с поверхностными стоками на всем участке, в быту используют линии водоотвода, представляющие собой сборные лотки или отлитые из бетона полукруглые направляющие, расположенные на одном уровне с покрытием земли и закрытые решетками. Такая система позволяет отводить воду с уложенной тротуарной плитки или иного покрытия на большой площади, транспортируя ее по подземным бетонным или пластиковым направляющим за пределы участка или в водосборные емкости.

Рис. 11 Инструмент для установки ливневки

Как выбрать

Независимо от типа водосточного резервуара необходимо правильно осуществить его выбор. Прежде всего следует учитывать такие факторы:

• Предполагаемое количество осадков в вашей местности и их интенсивность.
• Площадь дождесборной системы.
• Особенности ландшафта придомовой территории.

Если речь идет об установке возле дома, то достаточно выбрать легкий пластиковый водосток. Если же в вашей местности обильные осадки, то предпочтение лучше отдать изделиям из чугуна, так как он эффективнее справляется с большими нагрузками. Возможно, стоит приобрести устройство на несколько секций или достаточно будет односекционного. Плюс ко всему хорошо, когда конструкция имеет съемную корзину, сифон и первичный фильтр для очистки.

Правила расположения

При установке дождеприемников необходимо соблюдать следующие правила:

1. Водоотводные поверхностные системы устанавливают в местах скопления воды на участке, при размещении отводного трубопровода соблюдают уклон не менее 20 мм. для изделий стандартным диаметром 110 мм., показатель увеличивается при малых диаметрах и сильно загрязненных стоках.
2. Поверхностный водоотвод располагают ниже уровня покрытия на 3 — 5 мм., аналогичным образом устанавливают и точечный ливневый отвод.
3. Ливневая труба дома должна размещаться по центру водоотводной решетки и на такой высоте, чтобы обеспечить беспрепятственное снятие крышки и подъем корзины пескоуловителя.

Государственные стандарты

Технические характеристики дождеприемников регламентируются требованиями и рекомендациями действующих государственных стандартов:

• ГОСТ 26008-83 Дождеприемники чугунные для колодцев. Технические условия;
• ГОСТ3634-99 Люки смотровых колодцев и дождеприемники ливнесточных колодцев. Технические условия;
• ГОСТ 1855-55Отливки из серого чугуна. Допускаемые отклонения по размерам и весу и припуски на механическую обработку.

Дождеприемники, люки и решетки для ливневой канализации должны изготавливаться в соответствии с требованиями Государственных стандартов по рабочим чертежам, утвержденным в установленном порядке.

Пластиковый люк DN600 с отверстиями и основанием из полимербетона, нагрузка B125 Н=140 мм

21 423 руб.

25 173 руб.

Заказать

Пластиковый люк DN600 без отверстий с основанием из полимербетона нагрузка B125 Н=140 мм

21 423 руб.

25 173 руб.

Заказать

Люк чугунный DN600 нагрузка D400 без отверстий, противоскользящее покрытие

67 395 руб.

Заказать

Люк чугунный DN600 нагрузка D400 с отверстиями, противоскользящее покрытие

66 056 руб.

Заказать

Установка дождеприемников — особенности монтажа

Если выбрать квадратную конструкцию дождеприемника из пластика, через которую станет отводиться вода, то процесс его установки под водосточными трубами дома будет состоять из следующих этапов:

• В месте расположения дождеприемника выкапывается приямок на глубину в 30-40 см. больше его высоты с зазором 3 — 5 см. между боковыми стенками и поверхностью ямы.
• Готовят корпус к монтажу труб, предварительно вырезав электролобзиком отверстия необходимого диаметра по шаблону, стандартное сечение канализационных труб — 110 мм. Следует учитывать, что для наружных работ всегда используются трубы оранжевого цвета, рассчитанные на более низкие температуры, чем внутренний домашний трубопровод серого цвета.
• Дно ямы засыпается слоем песка и трамбуется с таким расчетом, чтобы до нижней поверхности правильно установленного дождеприемника оставалось 5 — 10 см. После трамбовки яму заливают небольшим слоем бетона толщиной 5 — 10 см., фиксируя дождеприемное устройство в рабочем положении таким образом, чтобы его дно упиралось в залитый бетонный слой. Элемент можно установить на дно приямка и после застывания бетонной подушки, главное при решении данной задачи — избежать просадки корпуса в землю с течением времени.
• После установки короба к нему подключают трубопровод, расположенный в заранее выкопанных траншеях с уклоном не менее 2 см. на 1 погонный метр.
• После завершения установки последнего элемента, систему проверяют на работоспособность потоком воды из поливочного шланга и затем закапывают, обычно следующим этапом работ является устройство отмостки и укладка тротуарной плитки.

При монтаже следует учитывать то обстоятельство, что очистка пескосборной корзины каждые 2-3 месяца является обязательным этапом в обслуживании, поэтому расстояние от нижнего края водосточной трубы до поверхности решетки должно обеспечивать ее беспрепятственную выемку.

Также во всех пластиковых конструкциях предусмотрена возможность подключения водосточной трубы под землей к входному отверстию, расположенному в боковой стенке корпуса.

Рис. 13 Установка дождеприемника для ливневой канализации из полимербетонных лотков

Что потребуется для устройства?

Элементы ливневки, которые необходимы для создания рабочей системы:

1. Дождеприемники. Собирают воду, располагаются по углам здания и в других местах, где установлены водосточные трубы. Они – часть конструкции точечной ливневой канализации. Устанавливают его точно под водостоком, чтобы струя попадала в самый центр.
2. Приемные лотки или дренажные каналы. Устанавливаются в канаву открытой ливневой канализации. Чтобы вода уходила в сторону сливного колодца, необходимо создать наклон в его направлении, примерно 2 см на 1 м. Это часть конструкции линейной ливневки, маркировка у них схожа с пластиковыми дождеприемниками. Оптимальные классы А и В.

3. Трубы. Устанавливаются на глубине, под землей. Попадая в них, вода перемещается в сторону колодца, монтируются также под наклоном. Применяют чаще трубы из пластика, диаметр зависит от нагрузки. Расчет производится по специальной формуле, которая определяет еще и оптимальный уклон системы.

   Рекомендуется воспользоваться консультацией специалистов для точного расчета, это будет напрямую влиять на то, справится ли система с потоком в период обильных осадков.

4. Пескоулавливатель. Он же фильтр, который является частью конструкции дождеприемника. Такую же фильтрующую систему устанавливают перед выводом в коллектор, по желанию владельца участка.
5. Ревизионные колодцы. Это конструкции, которые создают на местах поворота труб или через каждые 30 метров, если трубопровод прямой, а также в местах перехода на больший диаметр труб. Поверх них устанавливаются решетки, чтобы была возможность наблюдать состояние канализации. Стенки колодцев укрепляются бетоном, верхняя граница выше уровня грунта на 20-30 см, чтобы туда не попадала вода. Основание прокладывается щебнем.

Обязательно организуется место приема воды, если оно не предусмотрено ландшафтом. Для монтажа потребуется выкопать скважину, создать дренаж и укрепить стены (бетонными кольцами или автомобильными покрышками).

Сверху коллекторный колодец закрывают крышкой, воду можно использовать для хозяйственных нужд. Сделать его нужно заранее, чтобы направлять трубы в определенное место.

Особенности монтажа систем поверхностного водоотвода

Нередко на индивидуальном участке около частного дома требуется собрать воду с тротуарной плитки, если уклон не позволяет отвести ее за пределы участка, и направить ее в водосборный колодец или наружу за пределы участка. Для этих целей используют поверхностные системы, состоящие из дождеприемников и лотков, сделанных своими руками из бетона, или заводских изделий из пластика, бетона или полимербетона.

Поверхностный водоотвод проще и быстрее собирать из лотков полукруглой формы, сделанных из бетона или пластика, работы проводят в следующем порядке:

• Составляют схему водоотведения, привязанную к плану участка, с указанием уклонов и направления движения воды по лоткам.
• Подготавливают необходимые инструменты, основными из которых являются строительный уровень, болгарка, резиновый молоток, шпатель, штыковая лопата.
• В бетонополимерном пескоуловителе проделывают отводящее отверстие и готовят место для установки лотков, соблюдая необходимые уклоны. Для этого шнуром отмечает линию, по которой выкапывает канаву необходимой глубины с таким расчетом, чтобы снизу и боковых сторон лотка оставалось свободное пространство около 10 см.
• Раскладывают лотки по прорытым каналам, начиная от самой верхней точки стока и соединяя между собой, при необходимости для подгонки используют болгарку.
• Укладывают на дно ямы бетонную подушку и опускают на нее лотки, проверяя уклон уровнем и прямолинейность направления натянутым ранее шнуром. Корректировку положения производят с помощью резинового молотка.
• Стыки в бетонополимерных лотках герметизируют при помощи герметика, идущего в комплекте, на последнем участке к торцу приклеивают заглушку.
• После застывания бетона систему закрывают решетками, затем каналы обкладывают тротуарной плиткой, при монтаже следует соблюдать глубину расположения решетки на 3 — 5 мм. ниже уровня поверхности тротуарной облицовки.

Рис. 14 Карта изолиний интенсивности осадков в зависимости от местности

Размеры дождеприемников

Габариты дождеприемных емкостей для ливневой канализации зависят от интенсивности осадков, рельефа местности, мест установки. От размера конструкций зависит их пропускная способность.

Таблица 1. Технические характеристики дождеприемников

наименование	размеры дождеприемника (мм)	размеры проема (мм)	Расчетная нагрузка (кН/тнн)	Места установки
Прямоугольные и квадратные	ДМ2-С250-2-37-78 (магистральный)	925×480×95	370×780	250/25	Автомагистрали, аэропорты, пром. зоны.
ДБ 800×400 (большой)	915×570×120	800×400	250/25	Дороги, площади,СТО, АЗС.
ДБ 1-В125-2-31×49 (большой)	634×414×95	310×490	125/12,5	Дворы, автодороги, тротуары.
ДБ 2-В125-2-37×77 (большой)	943×473×100	370×770	125/12,5	Дворы, автодороги, тротуары.
ДМ 570×300 (малый)	690×470×120	570×300	50/5	Тротуары, пешеходные зоны.
Д-А15-1-32×32 (малый)	456×460×60	326×322	15/1,5	Тротуары, индивидуальные участки.
Дождеприемник ливневой канализации	910×570×120	800×400	150/15	Пешеходные зоны.
Круглые	ДК круглый	870×120 600	250/25	автомагистрали, СТО, АЗС.
ДК круглый с шарниром	870×120 600	250/25	автомагистрали, СТО, АЗС.
ДК круглый	870×120 600	150/15	тротуары, дворы.
ДК круглый с шарниром	870×120 600	150/15	Пешеходные зоны, дворовые территории

Параметры дождеприемников точно отвечают требованиям ГОСТ 26008-83 и ГОСТ 3634-99.

Виды и габариты конструкций выбирают в зависимости от геологических и климатических мест их установки.

Калькулятор расчета объема ливневых стоков

Обычно определением объема ливневых стоков занимаются при проектировании ливневой канализации в коммунальном хозяйстве, в индивидуальном домостроении расчеты не актуальны в случае, если отвод воды производится за пределы участка. Понятно, что стандартный диаметр отводных труб 110 мм. в наборе с выпускаемыми промышленностью дождеприемниками, обеспечит транспортировку любых водных объемов, которые могут появиться на участке после ливня или весеннего паводка.

Расчет количества ливневых стоков важен в случае, если их слив происходит в накопительную емкость, объем которой необходимо определить во избежание ее переполнения. Для подсчетов проще всего воспользоваться онлайн-калькулятором, в этом случае количество воды, собираемой со всего участка, рассчитывают по следующей формуле:

Q = q х F х Y , где

Q — общий объем ливневой воды на индивидуальном участке;

q — коэффициент, характеризующий интенсивность осадков в данном районе. Определяется по табличным данным метрологических или проектных организаций, а также по специальным картам-схемам для данной местности, измеряется в литрах в секунду на единицу площади (гектар).

F — площадь поверхности участка, с которого осуществляется сбор воды, им могут быть крыши домов и хозяйственных построек или благоустроенная территория вокруг частного дома. Для удобства расчетов на калькуляторах данный параметр вводят в квадратных метрах.

Y — табличный коэффициент, характеризующий впитывающие свойства поверхности, с которой осуществляется водоотвод. Стандартный калькулятор для расчетов вместо данного показателя Y включает в себя перечень различных поверхностей: кровля, асфальт, тротуарная плитка, дерн.

После ввода данных получают искомое значение в литрах в секунду, минуту, или кубических метрах в час.

Рис. 15 Обслуживание водоотводов — примеры

Конструкция

Ливневая канализация состоит из следующих элементов:

• дождеприемников, принимающих стоки;
• водосточных желобов и труб, для обеспечения отвода дождевой и талой воды;
• фильтровальных решеток, препятствующих попаданию в резервуары приемников и трубопроводы ливневкимусора или листвы.

Дождеприемники,люки ирешетки поставляютсякомплектно, или отдельными элементами.

Некоторые модели имеют пескоулавливающие фильтры, препятствующие заиливанию трубопроводов ливневой канализации. Они устанавливаются ниже отводных труб и собирают мелкие частицы грунта или песка в корзину дождеприемника. Пескоуловители нуждаются в регулярной очистке.

Решетки выполняют не только защитные функции, но и декоративные.Устанавливаются вровень с покрытием дорог и тротуаров.

Фильтровальные решетки должны свободно входить в корпуса дождеприемников. Технологические зазоры по периметру резервуаров не должны превышать трех миллиметров.

Отверстиярешеток должны равномерно распределяться по поверхности, занимая не больше 30% их площади.

Рис.2. Схема монтажа дождеприемника.

Дождеприемники для ливневой канализации представляют собойрезервуарыквадратного, прямоугольного, или круглого сечения с отверстиями или отводами для труб или желобов.

1. Квадратные или прямоугольные дождеприемники монтируются на трассах ливневой канализации, расположенной вдоль дорог, тротуаров, пешеходных переходов.
2. Круглые— устанавливаются на ливневых колодцах. Для обеспечения устойчивости и жесткости применяется специальные крепежи. Круглые конструкции удобные и прочные. Обладают высокой несущей способностью.
3. Круглые с обрамлением способны выдержать нагрузки от большегрузного транспорта и спецтехники. Они устанавливаются на городских автомобильных дорогах, дворовых территориях, автостоянках и заправочных станциях.

Талая вода и ливневые стоки поступают через приемники в трубопроводы или желоба ливневой канализации и отводится в коллекторы или водоемы.

Монтаж дождеприемников обычно выполняют одновременно с устройством дорожного покрытия или с устройством тротуарной плитки пешеходных зон.

11 471 руб.

Заказать

Дождеприемник HL 600NG c поворотным шарниром DN100 из ПП, верхняя часть из чугуна

В наличии 20 212 руб.

Купить В корзине

Дождеприемник HL660/2 c вертикальным выпуском DN100/125 из ПП, верхняя часть из пластика

4 144 руб.

Заказать

Дождеприёмник ACO Self из полимербетона с оцинкованной решёткой, 250х250х350 мм.

В наличии 5 305 руб.

Купить В корзине

Уход за конструкцией

Как и канализационная система, ливневый водоотвод нуждается в уходе, при этом используют следующие методы его очистки:

• Корзины пескоуловителя, расположенные под водосточными трубами дома, следует регулярно очищать от песка по мере заполнения, такую же операцию проводят и с корзинами поверхностного водоотвода с более высокой частотой (один раз в 2 — 3 месяца.)
• Для очистки дождеприемник, корзину и лотки также нужно промывать струей воды под сильным напором, используя подключенный к водопроводной системе шланг, при этом все загрязнения смываются и по каналу отводятся наружу.
• Для очистки водостока от плесени, налета, водорослей, являющихся источниками микробов и неприятных запахов, можно воспользоваться строительным или садово-огородным инструментом (шпатели, скребки) в сочетании с бытовыми химическими средствами для чистки водопроводных труб.

Обычно проект дома и прилегающей территории включает в себя схему размещения ливневой канализации, которая служит для отвода дождевой воды с крыш домов и хозяйственных построек, а также с территории тротуара за пределы участка. В быту при выборе нужного дождеприемника чаще отдают предпочтение водостоку из широкого ряда пластиковых моделей — устройства имеют низкую стоимость, хорошие физические параметры, эстетичный внешний вид, просты в установке и монтаже своими руками.

Правила ухода

Водоприемник является одним из наиболее требовательных относительно обслуживания элементов ливневой канализации. Связано это с тем, в него вода поступает непосредственно с поверхности и именно в нем осуществляется ее первичная очистка от старых листьев и прочего мусора.

Если имеется желание очищать корзину нечасто, тогда следует при покупке отдавать предпочтение моделям, укомплектованным мелкоячеистой решеткой. Она не пропустит даже мелкофракционный мусор.

В любом случае корзину водоприемника следует извлекать и вычищать не реже двух-трех раз в течение месяца. Иначе может образоваться не только сильный засор, но и появиться неприятный запах, источник которого располагается в непосредственной близости к дому.

Если мусор собрался в месте, где приемник соединяется с трубопроводом, то его удаляют с помощью сантехнических приспособлений. Стоимость данных изделий на строительном рынке позволяет приобретать их для создания ливневой канализации на приусадебном участке или территории. Поскольку дождеприемники несложно установить, и они просты в эксплуатации, данная продукция пользуется у потребителей популярностью.
