Теплый угол каркасного дома: варианты исполнения и материалы

Организация внешних углов

Основная задача угла – жёстко состыковать примыкающие стеновые конструкции, минимизировать мостики охлаждения.

Существует несколько десятков схем постройки внешнего угла каркасного дома. Для холодных регионов подходят только три способа. Но наибольшей популярностью пользуются два.

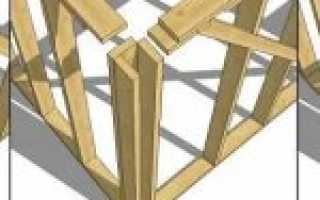

Наиболее распространенные схемы углов каркасного дома, описанные ниже Источник zen.yandex.ru

Самый простой вариант

Сборка угла «Калифорнийский» лидирует среди прочих. В месте стыковки стеновых конструкций с внутренней стороны прибивается доска или узкая панель OSB. Она прочно скрепляет стены между собой. В дальнейшем, прибитая полоса является опорой при монтаже внутреннего слоя стены позволяет качественно выполнить внутреннюю отделку.

Второе место

Так называемый «Закрытый» угол занимает второе место по популярности. Смысл сводится к установке дополнитольной стойки во внутреннем углу между стеновыми стойками или брусками, в результате получается полка со стороны внутренненго угла. Конструкция сохраняет тепло. Утеплять здание в этом случае достаточно только с наружной стороны, но сделать это до обшивки листами.

Самый тёплый вариант

«Скандинавский» вариант применяется достаточно редко. Специалисты определяют, что это самый теплый угол в каркасном доме, это достигается благодаря максимальному отсечению мостиков холода. Конструкция сохраняет необходимую жёсткость. Недостаток – сложность работ.

При сборке каркаса своими руками специалисты рекомендуют выбрать 1-й способ как наиболее простой.

Внешний угол можно также выполнить в виде буквы «П», а с внутренней стороны зафиксировать три коротких блока.

Сколько весит каркасник.

Каркас дома является несущей системой. Его прочность должна выдерживать давление стен, перекрытий и крыши. Поэтому для расчёта стоек каркасного дома необходимо определить вес будущего строения. Как это сделать?

Вес стен каркасника.

Существует несколько методик определения веса будущего строения. Приведём две:

• Определение веса постройки по онлайн калькулятору. В таком варианте в калькулятор вводят значения ширины и длины стен постройки, его высоту, количество несущих перегородок, а также материал стен, их толщину и получают готовый результат – ориентировочный вес будущего строения.
• Расчеты по строительным таблицам. Это более сложный и кропотливый труд, в процессе которого можно получить более точный результат. По данным строительных таблиц определяется ориентировочный удельный вес 1 куб. м каркасной стены, а также погонный вес каждого метра перекрытий, кровельных листов. Полученные данные множатся на площадь стен дома или кровли, суммируются и складываются в общий вес каркасного дома.

Полученный в расчётах вес будущего строения умножается на коэффициент 1,1. Он учитывает дополнительный вес сантехнических устройств, мебели, которые будут расположены в постройке. В результате мы получаем тот вес, который каркас дома должен выдерживать в течение многих лет эксплуатации.

По данным он-лайн калькулятора мы получим, что вес одноэтажного каркасного дома 8х8 м с крышей из металлического профиля и деревянными лагами, в климатической зоне с зимними температурами -10 составит около 10.5 тонн. Умножив на коэффициент, получаем 11.55 тонн, которые для удобства расчётов округляем до 12 тонн строительного веса. Итак, что делать дальше?

Организация внутренних углов

Угол между наружной и внутренней стеной здания выполняют несколькими способами.

Правильно организовать угол изнутри не менее важно, чем снаружи Источник indeco.ru

Первый вариант следующий:

• между 2-мя брусами устанавливают один обычный брус или три коротких (на виде сверху получается буква «П»);
• к серединному брусу приставляется стеновой элемент.

Второй вариант (особо теплоёмкий):

• наружная стена в месте соединения с внутренней стойкой – это горизонтальные бруски 50х50, расположенные между вертикальными брусками, с шагом 60 см;
• к горизонтальным брускам устанавливается вертикальная стойка, образующая край внутренней стены.

Сбивают блоки друг с другом только гвоздями, размером 90мм, через каждые 50-60 см.

Как показывает практика, технологией выполнения углов владеют не все строительные бригады, предлагающие услуги частным лицам.

Узлы верхней обвязки

К обустройству верхней обвязки приступают после монтажа угловых вертикальных стоек. При длине стен более шести метров предварительно устанавливают и промежуточные опоры.

При выполнении работ стоит придерживаться ряда правил:

• обвязку формируют из двух досок;
• ряды досок укладывают в шахматном порядке, чтобы стыки не пересекались;
• для крепления берут гвозди длиной 6 и более см;
• участки стыковки досок переносят на середину вертикальных стоек;
• концы досок фиксируют двумя гвоздями.

После монтажа обвязки устанавливают промежуточные стеновые стойки с учетом расположения окон и дверей.

Технология «тёплый угол»

Зачастую считают, что достаточно установить три стойки, и угол будет достаточно защищён от промерзания. В сильные морозы в подобных углах образуются лёд, иней.

Углы утепляют изнутри для термоизоляции Источник stroychik.ru

Согласно передовым технологиям, угол из трех стоек прекрасно отдаёт тепло, поэтому его закрывают утеплителем:

• с внутренней стороны набивается брус толщиной 50 мм и прокладывается слой утеплителя;
• с внешней стороны – также один слой утеплителя.

В результате толщина прокладываемого утеплителя возрастает до 25 см, получается правильный тёплый угол каркасного дома.

Смотрите также: Каталог компаний, что специализируются на проектировании загородных каркасных домов.

Способы обвязки углов

Доверием строителей пользуются следующие схемы для обвязки углов:

1. Наиболее простой и популярный вариант среди строителей. Из 2-х брусков составляют прямой угол (один брус ставят на край другого), сборочный узел устанавливают на черновую поверхность пола, при этом его вершина должна быть направлена к угловым стойкам.
2. «Односторонний паз». Первоначально в одном бруске выпиливаются пазы, затем в другом бруске выпиливаются ответные пазы таким образом, чтобы при установке брусьев друг к другу получился прямой угол. Торцы брусьев должны отходить от вершины угла на 10-15 см, вид сверху должен напоминать крест.
3. Принцип соединения аналогичен первому способу. В одном бруске по торцу в высотой 4-5 см. В другом бруске выпиливается ответный паз, размер его немного меньше «шипа». Далее бруски подбиваются друг к другу под 900 таким образом, чтобы «шип» плотно вошёл в паз.
4. «Потайной шип». Способ напоминает предыдущий вариант. Изменяется только форма паза и «шипа», при котором один брусок устанавливается к другому по вертикальной плоскости. Между брусками должен также получиться прямой угол.

Обшивка углов

Обшить углы каркасного дома можно несколькими способами:

1. Гвозди, длиной 150 мм. Надёжно зафиксировать угол позволят 4 гвоздя. От места установки гвоздя до края бруса должно быть не менее 2-х см. Это обязательные условия при правильной сборке.
2. Анкерный крепёж гарантирует необходимую надёжность и прочность результата.
3. Для использования штырей (нагелей) из древесины больше всего подходит сухой дуб. Выпиливают нагели диаметром 20мм. Выполняют отверстия, их длина должна превышать длину нагеля на 1,5-2 см, а диаметр делают чуть меньше. Нагель до конца не вбивают отверстие, оставляют приблизительно 10 см над поверхностью. Эта часть понадобится для следующего этапа при формировании угла.

Анкерные крепежи доступны и надежны Источник olestnicah.ru

Стойки каркасного дома.

Дальше – обратимся к прочности деревянных стоек, и выясним, какой вес может выдержать каждая опорная стойка. Традиционно для деревянных каркасов одноэтажных строений используют угловые стойки каркасного дома сечением не меньше 100х50 мм, для двухэтажных – 150х50 мм. Пользуясь справочными таблицами, определим несущую способность каркасной стойки.

Расстояние между основами.На заметкуРасчёт несущей способности по формулам достаточно сложен и сопряжён со знанием сопротивления материалов.

По справочнику физических свойств древесины, прочность на сжатие дерева составляет 30 – 50 МПа (в зависимости от вида дерева). Это значит, что каждый см сечения может выдержать 30-50 кг веса. Стойки стен каркасного дома 100х50 мм гарантированно выдержит 300 кг.

Учитывая общий вес дома, определённый раньше, можно вычислить минимальное число опорных стоек. Для этого разделим 12 000 кг на 300 кг, в результате чего получим, что установка стоек потребует 40 досок сечением 100х50 мм.

Распространённые ошибки

Владельцу во время сборки его будущего загородного коттеджа необходимо держать под собственным контролем важные этапы процесса строительства.

Неправильный выбор материалов

Не применять древесные материалы естественной влажности. Например, необработанное дерево хвойных пород имеет влажность приблизительно 40%. Влажность «рабочего» материала – 14 %. При усыхании дерево уменьшается в размерах, деформируется. Что случится с домом, когда древесина в углах высушится? Во-первых, утратится необходимая жёсткость каркаса. Во-вторых, появятся щели, дополнительные мостики холода.

Выбор материалов с недостаточным сечением. Согласно ГОСТам РФ при строительстве каркасных домов используют бруски, толщиной не менее 40мм, шириной 150 мм. Каркас, построенный из брусков толщиной менее 35 мм, не имеет необходимых прочностных запасов.

Углы должны выполняться согласно ГОСТу. Источник hochu-stroitsya.ru

Ошибки с крепежом

Правильный выбор крепёжных элементов – важный момент.

Опытные строители, возводя углы в каркасном доме, никогда одновременно не применяют перфорированные уголки и чёрные саморезы, предназначенные исключительно для фиксации гипсокартона. Данные крепёжные элементы легко устанавливаются в дерево, их стоимость не высока, но вместе обеспечить необходимый запас прочности они не могут.

Нельзя недооценивать правильный выбор крепежей Источник giropark.ru

Допустимо использовать желтоватые или серебристые саморезы, их толщина не должна быть менее 5 мм. В этом случае разрешено применение перфорированного уголка.

Крепление самого каркаса выполняется только гвоздями, длиной не менее 90 мм.

Необходимые инструменты и материалы

• 3 или 4 доски для обустройства углового элемента сечением не менее 50*150 мм.
• Оцинкованные гвозди длиной в 150 мм. Можно использовать анкеры и «серебряные» нагели, но только не черные.
• Допускается применение деревянного крепежа – нагелей. Лучше брать дубовые, так как они намного прочнее. Диаметр – 20 мм. Для нагелей необходимо в досках предварительно делать отверстия.
• Утеплитель – минеральная или базальтовая вата.

Доски перед использованием стоит обработать антипиренами и антисептическими пропитками.

Общие рекомендации по выбору мастеров

Не все строители знают конструктивные особенности каркасного здания. При формировании углов ошибки допускаются часто:

• используют брус;
• прибивают просто три доски друг к другу без формирования тёплых мостиков.

Выбирая строительную бригаду, стоит подробнее узнать о схемах работ, задать возникшие при этом вопросы. Если не поступит ясного и чёткого объяснения, следует усомниться в компетентности рабочих.

Только профессионалы могут гарантировать качественный результат Источник stroyizbrusa.ru

Варианты утепления угла.

Если при строительстве каркасного дома был выбран закрытый или скандинавский вариант теплых углов, то их дополнительное утепление производится до внешней обшивки дома, поскольку потом эту работу выполнить будет невозможно.

Полость угла снаружи заполняется пеноплексом, возможные щели устраняются с помощью монтажной пены, либо в качестве утеплителя используется базальтовая или минеральная вата. Использование базальтовой ваты предпочтительнее, хотя она несколько дороже.

Обычная минеральная вата со временем теряет свои изоляционные свойства, она значительно сильнее впитывает влагу и, по сравнению с базальтовой, имеет меньший срок службы.

Для дополнительной защиты можно использовать жидкий утеплитель. Он может наноситься обычной кистью в несколько слоев. Такой состав обеспечивает не только надежное утепление, он обладает противопожарными и гидроизоляционными свойствами. Можно использовать:

• «Корунд»;
• «Астратекс»;
• «Актерм»,
• «Броня».

Приобретая подобные составы, внимательно ознакомьтесь с инструкцией и областью применения, и непременно обращайте внимание на вес приобретаемой теплоизоляционный смеси. 1л весит не больше 600-650 гр., только в этом случае теплоизолирующий состав может считаться качественным. После утепления такой угол скрывается под элементами внешней обшивки.

В случае «калифорнийского» теплого угла утепление производят изнутри дома.

Для утепления вертикальных поверхностей используют жесткие плиты утеплителя, например, пенопласт или пенополистирол, которые обладают низкой теплопроводностью, поскольку сыпучие и неплотные виды утеплителя быстро ссыпаются вниз или сминаются, переставая выполнять свои функции. В этом случае вскоре значительно возрастают затраты на обогрев жилища.

Недостатком таких плит является токсичность при горении. Если утепление производится различными видами минеральной или каменной ваты, ряды плит дополнительно укрепляются распорками, укладывать маты из подобного утеплителя друг на друга нецелесообразно.

Дополнительно такие распорки увеличивают жесткость каркаса и позволяют облегчить монтаж внутренней обшивки дома. Расстояние между вертикальными стойками должно быть 59-60 см. В этом случае не будет щелей между матами утеплителя. Для круглогодичного проживания толщина минерального утеплителя должна быть не менее 150 мм.

Правила, на которые надо обратить внимание

Итак, основные 10 правил качественной обвязки дома:

1. Деревянные элементы должны быть хорошо просушены, чтобы не искривиться по мере потери влаги.
2. Обработка должна производиться огнебиозащитой либо в специальных заводских условиях, либо в несколько слоев.
3. Фундамент должен быть хорошо изолирован от древесины, так как в местах соприкосновения с цементом, дерево начинает портиться.
4. Вымеряйте точность обрезки бруса или доски, которую используете в строительстве.
5. Проверяйте геометрию после каждого этапа сборки каркасного дома.
6. Любые щели должны быть запенены или заложены джутом.
7. Соединения должны быть выполнены надежно, на расстоянии минимум полтора метра друг от друга.
8. Если вы чего-то не понимаете, лучше обратиться за консультацией к специалистам.
9. Помните, что выполнение верхней обвязки происходит на высоте, поэтому позаботьтесь о своей безопасности.
10. Качество обвязки зависит от других элементов дома: нижней – от фундамента, верхней – от ровности стен.

Помочь самостоятельно сделать обвязку вам поможет наша подборка видео:

Так ли дорого использовать сухую или строганную доску? Строительная математика

Допустим для каркасного дома нам потребуется 220 досок размером 50х150х6000мм. В кубометрах это — 10м3,

А что, если вместо доски естественной влажности 50х150, нам взять сортированную сухую не строганную доску, но чуть меньшего размера — 40х150. Для каркасного дома, это вполне достаточно.

Нам потребуется те же 220 досок. Вот только «сороковки» в кубе 27 штук, а не 22, как «пятидесятки», то есть чтобы построить тот же самый дом из того же количества досок, нам надо будет купить уже не 10м3, а 8.1м3!

Допустим кубометр доски естественной влажности, стоит 7000р, а сухой — 10000р. Разница почти 30%

В кубах — 10 кубов сырой доски будут стоить 70.000р

А 8.1 куба сухой, но меньшего сечения — будут стоить 81.000 — разница уже не 30%, а 13,5 % или 11тр на 10 кубометров.

Если учесть, что на каркасник средних размеров, уходит порядка 20-25м3 доски, то заменив сырую доску на сухую меньшего сечения, вы переплатите всего 20-25тр, что конечно не копейки, но в бюджете стройки, очень небольшая сумма. Зато обезопасите себя от многих проблем и сложностей.

Точно так же и со строганной доской.

Строганная доска имеет меньшее сечение, например — 145х45, вместо 150х50, соответственно ее будет больше в кубе, а самих кубов потребуется меньше.

Какую древесину выбрать

В строительстве может применяться древесина хвойных или лиственных пород. Для производства конструкционных элементов из хвои используется ель, сосна, лиственница, кедр. Если необходима внутренняя отделка деревом, подойдет тис, араукария, пихта.

Доска для каркасного дома из хвои отличается сравнительно низкой стоимостью и долговечностью. Она содержит много смол, которые мешают развиваться грибку. Длина лесоматериалов из сосны может превышать 9 м, что очень удобно для строительства дома.

Лиственные породы имеют другую сферу применения. Их чаще используют для внутренней отделки дома и внутренних элементов конструкции. Самые популярные материалы – дуб, орех, бук, липа, осина, ясень.

Лиственные деревья отличаются высокой плотностью, твердостью и прочностью. Такую древесину сложнее высушить, поэтому заготовка длится дольше. Это отображается на стоимости конечного товара.

Итак, оптимальная доска для каркасного дома – еловая или сосновая. Из нее можно построить любую стандартную конструкцию. Но если вы хотите сделать более надежное строение или иметь дом, выполненный из нестандартных материалов, лучше использовать дуб и другие прочные виды древесины.

Коротко о главном

Подведение итогов можно свести к следующему:

• Укосина является важным элементом для создания жёсткости каркаса.
• Лучше использовать деталь из дерева повышенной прочности. Это немного удешевит строительство и облегчит всю конструкцию.
• При монтаже нужно правильно расположить деталь в каркасе. Необходимо чтобы концы элемента были врезаны в обвязку.
• Все работы проводить только при помощи гвоздей.
• Разрешено применение временных укосин, но только если строение впоследствии обшивается плитами OSB.

А в целом использование подпорки и грамотное её расположение будет гарантом того, что построенный каркасный дом прослужит своим жильцам много лет, не снижая параметров прочности.

Монтаж фундамента

Технология строительства предусматривает применение мелкозаглубленного ленточного, столбчатого или блочного фундамента. Прочность основы повышают при помощи арматуры и монолитной обвязки. Сделать качественный фундамент можно только после проведения геологического анализа грунта.

Варианты устройства ростверка на винтовых сваях

В случае монолитного фундамента необходимо вырыть траншею, уплотнить грунт и насыпать песчаную подушку. Перед тем как приступить к заливке бетона, нужно смастерить опалубку и установить прутья арматуры. Раствор в процессе заливки обязательно трамбуется. В жидкий бетон основы через каждые 2 м ставят вертикальные шпильки длиною в полметра – к ним будет крепиться нижняя обвязка каркаса. Поверхность получившегося ростверка обязательно выравнивают цементным раствором.
