Как правильно рассчитать уклон канализационной трубы: правила и нормативы + нюансы частного дома и квартиры

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

FacebookTwitterOkGoogle+PinterestVk

В этой статье подробно рассматривается такой нюанс монтажа системы, как правильный уклон канализации на 1 метр: СНиП и нормативные требования, которых следует придерживаться на практике, оптимальные показатели для определенных участков, рекомендации по организации разводки трубопровода. В тексте содержится обзор распространенных ошибок и советы, помогающие их избежать, и формулы, на которые стоит опираться во время проектирования магистрали для стоков.

Для обеспечения правильной и бесперебойной работы канализации при проектировании системы необходимо соблюдать нормы СНиП

Как расчитать уклон

Для расчета угла наклона канализационных труб есть два способа: расчетный и безрасчетный.

Безрасчетный способ дает уже готовые рекомендации уклона в зависимости от сечения трубопровода. Допускается изменение этой величины на 3 % в зависимости от условий эксплуатации.

Расчетный способ используется для канализации с постоянным напором стоков и в свою очередь имеет две методики:

1. расчет в соответствие скорости продвижения стоков по трубопроводу нормативному коэффициенту;
2. формула Коллбрука — Уайта.

В частных домах трудно высчитать точные показатели наполненности труб и скорость движение потока, поэтому чаще используется безрасчетный способ.

Сантехнический прибор	Диаметр ∅ (мм)
Стояк	100 — 110
Унитаз	100 — 110
Ванна, душ	40 — 50
Раковины	40
Совмещенный слив (ванная, душ, мойка)	50

Диаметр труб

При прокладке внутренней канализации большую роль играет правильно подобранный диаметр труб. При выборе надо руководствоваться такими параметрами:

1. сечение трубы должен совпадать с патрубком сливного отверстия сантехнического прибора;
2. от диаметра зависит проходимость трубы, то-есть у трубы диаметром 200 мм полезный объем в 2 раза больше чем у трубы сечением 110 мм;
3. при спуске воды, в трубы не должны полностью заполняться.

Как отрегулировать уклон канализации в частном доме и правильно выполнить монтаж системы

Чтобы монтаж канализации был выполнен качественно, для контроля наклона системы потребуются специальные инструменты или приспособления. Они позволят выполнять измерения угла размещения магистрали и корректировать его, если этот показатель не соответствует нормам или расчетам.

Для этих целей идеально подойдет строительный уровень пузырькового типа. Причем с обеих сторон пузырька должно размещаться по три метки, которые фиксируют отклонение от горизонта на 1 см.

Процесс установки трубопровода в необходимом положении выглядит следующим образом:

1. Выполняется монтаж трубы с закреплением лишь одного ее конца.
2. Строительный уровень нужно установить поверх закрепленной стороны элемента.
3. Выставляется необходимый наклон трубы, ориентируясь на показания уровня.

Когда пузырек строительного уровня остановится на нужной отметке, трубу следует закрепить с другого конца в установленном положении. В качестве инструмента для измерений подойдет строительный уровень лазерного типа и нивелир.

Нормативы уклона канализации в соответствии с типом прибора и диаметром труб:

Тип прибора	Расстояние между стояком и сифоном (без учета вентиляции), м	Диаметр сливной трубы, мм	Оптимальное значение уклона системы
Биде	0,7-1	30-40	1:20
Мойка	1,4	30-40	1:36
Раковина	0,1-0,8	40	1:12
Ванна	1,1-1,3	40	1:30
Душевая кабинка	1,6	40	1:48
Слив комбинированного типа (душевая кабинка, мойка, ванна)	1,8-2,3	50	1:48
Труба для сливов от стояка	—	100	—
Унитаз	не более 6	100	1:20
Центральный стояк	—	65-75	—

Проектирование схемы канализации в квартире и ее установка

Схема внутренней канализации квартиры или частного дома должна включать приборы, которые являются источниками водоотвода. Список этого оборудования состоит из унитаза, раковин и умывальников, ванной или душевой кабинки, а также бытовой техники, которая подключается к сети. Посудомоечная и стиральная машинка автомат обязательно подключаются к канализационной системе и водопроводу.

Для строительства внутренней канализации рекомендуется использовать пластиковые трубы с диаметром 110 и 50 мм.

Требования СНиП, затрагивающие монтаж сточного комплекса:

• уклон канализации подбирается с учетом диаметра трубы центрального стояка, который уже установлен;
• минимально допустимый показатель уклонения канализационного трубопровода составляет 3 см на 1 м.п., при условии, что диаметр магистрали не превышает 50 мм;
• рекомендуемый уклон трубопровода с размером сечения 1600 мм составляет 8 мм на 1 м.п. водостока.

Обратите внимание! Система канализации в многоэтажных домах устанавливается в вертикальном положении. Перемещение стоков осуществляется по периметру внутренних стенок, в то время как в центре потока находится сжатый воздух. Такой подход позволяет снизить вероятность засорения канализации.

Монтаж внутренней канализации согласно всем требованиям СНиП

Рекомендации по монтажу внутренней канализационной системы:

• не допускается поворачивать трубопровод, устанавливаемый горизонтально, под углом в 90º, для этого лучше использовать угловые отводы в 45º;
• использование прямых углов в вертикальной системе категорически запрещено;
• допускается незначительное превышение нормы уклона, если длина трубы небольшая.

Не рекомендуется вносить изменения в типы разводки наклона системы. Это обозначено требованиями СНиП.

Особенности установки автономной канализации на дачном участке

Внешняя канализация предназначена для вывода загрязненных стоков в сторону септика. Автономные типы систем для перемещения жидкости не используют гравитацию. Загрязненная вода транспортируется в накопительную емкость с помощью насоса. Для этих систем предусмотрены определенные требования СНиП, в которых прописано максимальное расстояние, доступное для перекачки стоков таких способом.

Преимущества автономных канализаций:

• трубопровод напорной канализации пролегает на меньшей глубине, чем магистраль других типов систем;
• нет необходимости в точном соблюдении нормативов уклона, поскольку стоки перемещаются с помощью насосной станции;
• работа системы основана на самоочищении внутренних стенок трубы, поэтому проблемы с засорами возникают крайне редко.

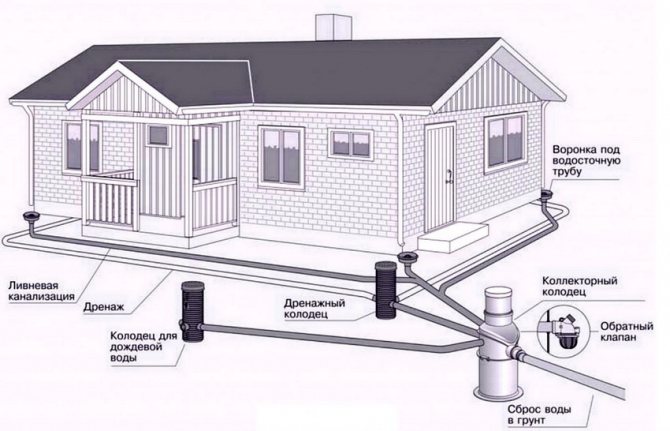

Схема обустройства автономной канализации в частном доме

Наличие таких преимуществ не избавляет от необходимости сверки со СНиП при монтаже канализации. Нормативные документы содержат требования в отношении оптимального размещения септика и других элементов на участке по отношению к жилым зданиям, источникам питьевой воды и прочим объектам. Несмотря на небольшую глубину пролегания труб, обязательно нужно учитывать уровень промерзания почвы в зимнее время.

При работе с наружной канализацией принимаются во внимание рельефные особенности территории. Конструкции сливных колодцев рекомендуется размещать в самых низких точках участка. При этом прокладка трубы осуществляется так, чтобы конец канализационной магистрали не размещался ниже входного отверстия в септике, в противном случае сточные воды не смогут попадать в накопительную емкость самотеком.

Угол уклона по СНиП

Рекомендуемые значения прописаны в Строительных Нормативах и Правилах ( СНиП 02.04.01-85 ). Как уже говорилось, рассчитывать наклон трубопровода по специальным формулам для частного дома не целесообразно.

Этот метод подходит для крупных канализационных сетей. Для небольших систем применяются рекомендованные значения из СНиП. В этом справочнике можно узнать минимальные и максимальные значения угла уклона канализации.

Минимальный уклон

При монтаже наружной канализационной системы необходимо придерживаться минимального значения — 0,015 м на 1 погонный метр.

На заметку!

При уменьшении минимального угла, твердые и тяжелые частицы будут оставаться внутри трубопровода и создавать помеху для прохождения жидкости (создадут засор).

Трубопровод внутренней канализации делается придерживаясь таки же параметров. В качестве исключения допускается уменьшение этих значений на участках менее 1 метра. На таких участках можно делать наклон 0,01 м. Однако риск образования засора увеличивается в разы.

Максимальный угол

Максимально допустимый уклон зависит от скорости прохождения стоков. Скорость потока в пластиковой трубе не должна быть более 1,5 м ⁄ с.

При увеличении скорости твердые частицы осядут на поверхности труб, так как их скорость меньше скорости жидкости. Поэтому максимальный угол уклона не должен превышать рекомендуемые значения более чем на 3 %.

Ошибки при монтаже канализации

Хотя монтаж канализации кажется не слишком сложной задачей, многие пользователи при ее прокладке совершают следующие ошибки:

1. Нарушают уклон канализации для частного дома, забывая его проверять, при этом заниженное значение приводит к частым засорам, замерзанию воды в трубопроводе зимой. Слишком большой уклон вызывает быстрое стекание жидких фракций, в то время как твердые отходы остаются в трубах — это также увеличивает вероятность засоров.
2. Не монтируют фановый стояк для отвода газов (метана), в результате появляются посторонние запахи и возрастает пожароопасность в доме.
3. Неоправданно разделяют стоки на серые воды от кухни, ванной, бытовой техники и канализационные из санузла. В результате одни трубы остаются все время чистыми, а другая часть подвергается слишком сильному загрязнению, что приводит к некорректной работе канализации.
4. При расчете допустимого диаметра трубопровода наряду с общим объемом стоков, как правило, не учитывают разовый слив от одновременного использования ванны, раковины, унитаза, душа, бытовой техники.
5. Использование отводов с прямыми углами при монтаже приводит к значительному увеличению гидравлических потерь, замедлению потока сточных вод, увеличивает вероятность засоров.
6. Недостаточное углубление трубопровода на улице или отсутствие утепления электрическим кабелем, оболочкой из теплоизоляционных материалов, приводит к промерзанию подземной линии зимой и нарушению работы всей системы.
7. Отсутствие задвижки обратного клапана на пути в септик при засорах или аварийных ситуациях может вызвать обратный напорный отток стоков в жилые помещения.
8. Установка сантехнического оборудования без сифонов при отсутствии гидрозатворов вызывает появление в доме неприятных запахов.
9. Применение труб ПВХ в стояках нередко приводит к повышенным шумам и соответственно снижению комфортности проживания. Для борьбы с шумом используют специальные разновидности бесшумных труб или покрывают ПВХ трубопровод шумоизоляционными материалами.

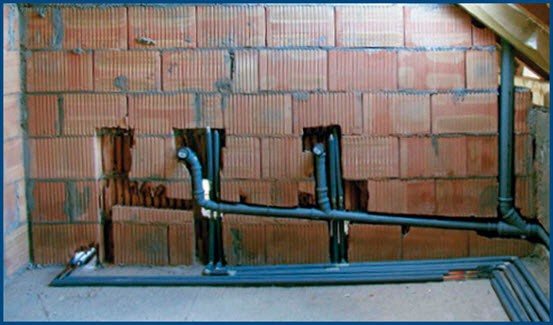

Вариант прокладки внутренней канализации При монтаже индивидуальной канализации одним из важнейших условий является точное удержание стандартных уклонов — это обеспечивает корректную и продолжительную безаварийную работу всей системы. Зная правильный угол наклона канализационных труб, несложно самостоятельно спроектировать расположение внутридомовых сантехнических приборов, наружных очистных сооружений в виде септиков.

Уклон трубопровода внутренней канализации

Для монтажа системы внутри дома используют трубу диаметром от 50 до 110 мм. Угол уклона берется из справочника и является одинаковым для домашних, дачных или производственных систем. Чтобы не заниматься сложными вычислениями, можно воспользоваться таблицей углов наклона.

Это может быть вам интересно:

Гидрозатвор для канализации

Аэратор канализационный

Запах из канализации в квартире как устранить

Разводка канализации в частном доме

Очистка канализационных труб

При вычислении этих данных были учтены все необходимые параметры:

• внутреннее сечение;
• скорость прохождения потока;
• вязкость жидкости;
• гладкость стенок.

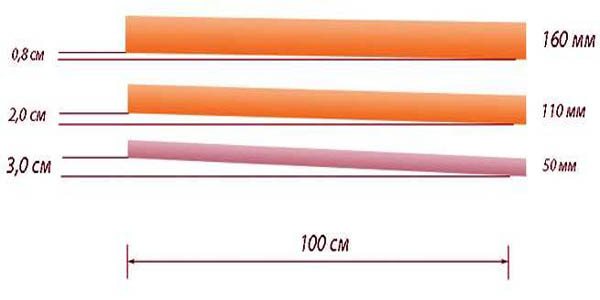

Уклон для канализационных трубопроводов разного диаметра

Диаметр (мм)	Угол уклона по СНиП (м)
50	0,03
100	0,02
110	0,02
150	0,02
160	0,008
200	0,007
300	0,004

Для чего нужен уклон канализационной магистрали

Если канализация выполняется безнапорной, то движение стоков организовывается самотеком. Это значит, что движение сточных вод будет определяться действием сил гравитации, для чего, собственно, и требуется укладка канализационной трубы под наклоном.

Как функциональность канализационной системы зависит от уклона

Ровно уложенная труба заиливается, т.к. содержащиеся в воде твердые частицы из-за отсутствия напора оседают на дне трубопровода. В результате сужается просвет канализационной магистрали, а также возникает риск срыва гидрозатвора в сифонах и, как следствие, выброса в помещение зловонных запахов. Гидроудар, спровоцированный одновременным сливом большого количества воды, вообще может привести к протечке контура. Застой воды в чугунном трубопроводе активирует коррозийные процессы.

Чтобы избежать подобных проблем, самотечная система канализации должна укладываться с уклоном, причем его значение не должно определяться самостоятельно. На это строительными нормами предусмотрены определенные стандарты.

Расчет наполняемости трубы

При укладке канализационного трубопровода одним из значимых параметров является его заполняемость, для чего используют формулу: у = H/D, где: H – уровень жидких стоков в трубе; D – диаметр трубы для канализации.

Если y=0, то это означает, что она пустая. Когда если y=1, то труба полностью наполнена. Оптимальным значением заполняемости считается параметр от 0,5 до 0,6, поскольку тогда сток функционирует нормально. Величина наличия разброса связана с тем, что для изготовления труб используются разные материалы, характеризующиеся различными свойствами и способностями к формированию пограничного слоя, который удерживается вблизи внутренней поверхности трубопровода.

Так трубы, произведенные из стекла или пластика, отличаются более гладкой внутренней поверхностью и их заполняемость должна равняться 0,5, а для керамических или асбестовых изделий с большей шероховатостью необходимое значение – 0,6.

Такое значение заполняемости обеспечивает скорость прохождения отработанной жидкости по трубопроводу в 0,7 м/с, в результате чего твердые фракции будут удерживаться во взвешенном состоянии и не прилипать к стенкам трубопровода. Итак, расчетные характеристики для канализационного трубопровода определяют согласно формуле: K ≤ V√ y, где:

К — оптимальный показатель заполняемости (0,5 или 0,6); V — скорость; √ y – корень квадратный заполняемости трубы.

Полезные советы

Какой должен быть уклон желоба водостока мы рассказали. Разобрали также из каких он состоит элементов и как происходит их установка. Напоследок мы приберегли несколько важных советов, которые продлят жизнь вашей водосточной системе.

Не стоит забывать, что ВС будет подвергаться тепловому расширению. Если не учесть данные нюансы, то водосток может деформироваться или растрескаться. Для предотвращения подобных случаев используйте компенсаторы. Их крепят на участках стыков труб.

Также еще используют внутренние и наружные углы. На том месте, где поворачивает желоб, устанавливается угловая деталь при помощи муфт. Способ монтажа описан чуть выше. Нелишним будет поставить листоуловитель, который предотвратит попадание крупного мусора в систему водостока.

Как выбрать трубы для канализации

Трубы для водоотведения подбираются из канализационного сортамента, безнапорные (если уклон позволяет водоотведение самотёком и высота канализуемого объекта не превышает 10 м). Учитывают состав и температуру жидкости, свойства грунта, присутствие грунтовых вод, их состав, глубину заложения сооружения.

По возможности, расчётами определяют:

• средний за сутки объём жидкости, сбрасываемой в систему, диаметр для её пропуска с сохранением безнапорного режима движения;
• уклон самотёчного трубопровода (зависящий от шершавости, средней скорости течения, характера потока);
• изменение поперечной формы от давления изнутри и снаружи.

Материалы труб для самотёчной канализации (прочные, гладкие, водонепроницаемые, стойкие к коррозии, истиранию): чугун, керамика, асбестоцемент, полимеры (включая стеклопластик, базальтопластик).

Канализационные трубы рассчитаны на перемещение загрязнённой воды температурой 75 °C (90 °C — кратковременно).

Унифицированные диаметры синтетических канализационных труб: 32, 40, 50, 75, 90, 110, 160 (мм), керамических — 150–600 мм (длина 8, 10, 12 м), бетонных раструбных — 200–2500 мм, асбестоцементных — 100–600 мм.

На жесткость трубы влияют:

• диаметр (чем он меньше, тем жестче изделие);
• модуль упругости материала (у полимерных отводов он больше, у стеклопластика и ПВХ, меньше — у ПВД).

Какой диаметр полимерной трубы считается номинальным, зависит от метода её изготовления: наружный — при производство экструзией, внутренний — намоткой.

Бетон, железобетон разъедаются транспортируемой средой, выделяемыми ею газами (сероводородом, углекислотой), грунтовыми водами. Поэтому изделия из этих материалов должны быть заведомо предназначены для канализации: иметь большую плотность, специальные добавки в цементе и тщательно изолированы. В то же время бетонные канализационные трубы, даже обычной прочности, укладывают на глубину до 4 м.

Асбестоцементные гладкие, лёгкие, малотеплопроводны, хорошо сопротивляются растягивающим усилиям, легко пилятся, обтачиваются. Но асбестоцемент хрупок и легко истирается песком.

Выбор длинных труб сократит число соединений. Бетонные и керамические трубы короткие, сооружения из них требовательны к надёжности основания, наименее эффективны при большом притоке грунтовых вод.

Все описанные материалы труб применимы при нейтральной или слабощелочной реакции транспортируемой среды, при слабокислой — хороша керамика и асбестоцемент.

В литре воды, отводимой от сантехнических приборов жилого дома, вредные вещества (в основном соединения азота, фосфора) присутствуют в количестве нескольких миллиграмм. Реакция щелочная, кислая характерны для стоков производственных.

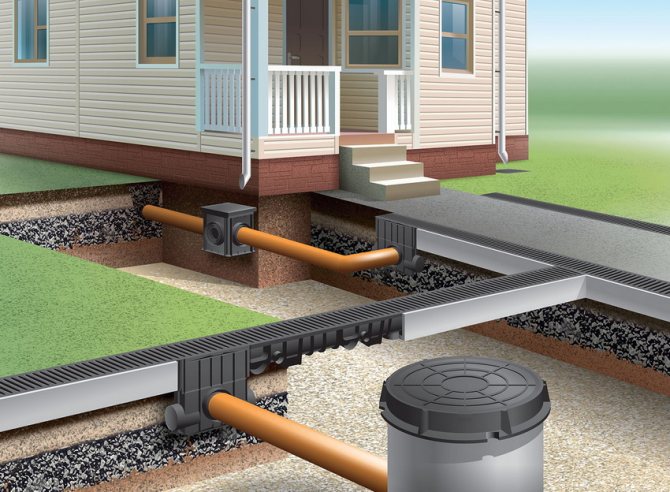

Устройство наружной канализации

При обустройстве наружной канализационной сети поступают следующим образом:

• за точку отсчета принимают место ее выхода из здания;
• минимальный уклон наружной канализации при использовании 110-миллиметровых труб составляет 0,02 метра (прочитайте: «Устройство наружной канализации — варианты схемы монтажа»). При протяженности магистрали около 20 метров, величина угла наклона равна 0,4 метра;
• при проектировании наружной сети непременно учитывают рельеф местности;
• сливную яму обустраивают на участке в самой низкой его точке;
• к глубине отверстия, предназначенного для вывода трубы из здания, плюсуют значение наклона трубопровода. Полученный результат – это глубина второй отметки магистрали, расположенной у сливного колодца.

Глубина канализационной трубы в частном доме при обустройстве наружной канализационной сети должна быть ниже уровня промерзания грунта. Измеряют данный показатель в самом высоком месте магистрали. Знания, как сделать уклон канализации при монтаже наружной сети, помогают обеспечить беспрепятственное передвижение сточной жидкости из устроенной в доме канализации и тем самым гарантировать самоочищение трубопровода и его стабильное функционирование.

Выходящую из фундамента дома трубу подключают к наружному трубопроводу, по которому стоки передвигаются самотеком к септику или сливному резервуару. При этом для устройства наружной магистрали применяют изделия большего диаметра, чем при прокладке внутренней системы. Необходимо учитывать расстояние септика от дома, которое не должно быть меньше нормативов. Допускается использование труб чугунных, асбестоцементных или из пластмассы.

Для теплоизоляции наружной части канализационной сети применяют различные материалы (минвата, пеноизол, пенополиуретан, вспененный полиэтилен) – ими оборачивают трубы. Кроме этого, можно укладывать поверх трубопровода или внутри него греющий кабель. Его помещают в специальный кабель-канал, предохраняющий от внешних повреждений.

Также такую работу выполняют комбинированным методом: основную часть трубопровода утепляют теплоизоляционными материалами, а трубу, выходящую из дома, оборудуют греющим кабелем. В завершение монтажа подключают все элементы системы и делают пробный запуск. Отсутствие протечек означает, что работы по обустройству канализации выполнены качественно.

Закладка канализационных труб

Прокладка трубопровода канализации с уклоном – это лишь часть требований для общей закладки канализационной сети. Также следует принимать во внимание нормы, установленные под закладку труб, исходя из рисков их повреждений и разрушений.

Эти нормы обусловлены действием временных и постоянных нагрузок на коммуникации. Например, для бытовых условий закладка труб канализации внутри зданий выполняется на глубину не менее 100 мм, если за точки измерений брать поверхность пола и верхнюю внешнюю стенку канализационной трубы.

Трубопроводы внутренней бытовой канализации, смонтированные в местах возможных механических воздействий, рекомендуется защитить с помощью ограничения к ним прямого доступа. Для этих целей применяют защитные сетки, лотки, каналы и т.п.

Если трубопровод располагается ниже уровня сезонного промерзания грунтовых пластов, следует применять технологию утепления канализационных труб. На роль современного утеплителя вполне претендует жесткий пенополиуретан. Также утепляют канализационные трубы минеральной ватой с предварительной гидроизоляцией.

Один из возможных вариантов теплоизоляции канализационной линии. Для теплоизоляции трубопроводов бытовой канализации могут применяться различные материалы, но приоритет всегда отдают теплоизоляторам с низкими свойствами горючести или совсем не имеющим таковых

Когда местом закладки коммуникаций выступает траншея, после разработки таковой с расчётным уклоном и перед закладкой труб рекомендуется выполнить уплотнение грунта. Работы по уплотнению грунта ведутся на площади донной части траншеи по всей её длине.

Уплотнять грунт требуется не менее чем на 200-300 мм глубины. После выполнения этих мероприятий в траншее производится отсыпка гравия с расчетным наклоном или закладываются лотки и уже в лотки помещают канализационные трубы.

Определяем угол наклона

В справочниках и нормативных документах, которыми в основном руководствуются в своей работе по созданию водоотвода строители, единицы измерения уклона трубы для канализации указаны в виде десятичных дробей, например, 0,03 или 0,008. В этом заключается главная проблема – начинающие работники не понимают, что означают эти показатели.

Люди, привыкшие определять какой должен быть уклон канализационной трубы в градусах, не понимают значения десятичных дробей. В действительности – это отношение высоты снижения к длине магистрали. Легче всего сориентироваться, когда уклон указан в сантиметрах (прочитайте: «Уклон канализации в частном доме — какой должен быть»). К примеру, это может быть 3 сантиметра на 1 метр или 0,8 сантиметра на 1 метр.

Если умножить длину трубы (в метрах) на величину уклона, можно узнать общий показатель высоты уклона по всей продолжительности трубопровода. Например, при общей протяженности магистрали, равной 6 метрам, и требуемой величине снижения в 0,07 перепад между ее началом и концом должен составлять: 6х0,07 = 0, 42 или 42 сантиметра (про
